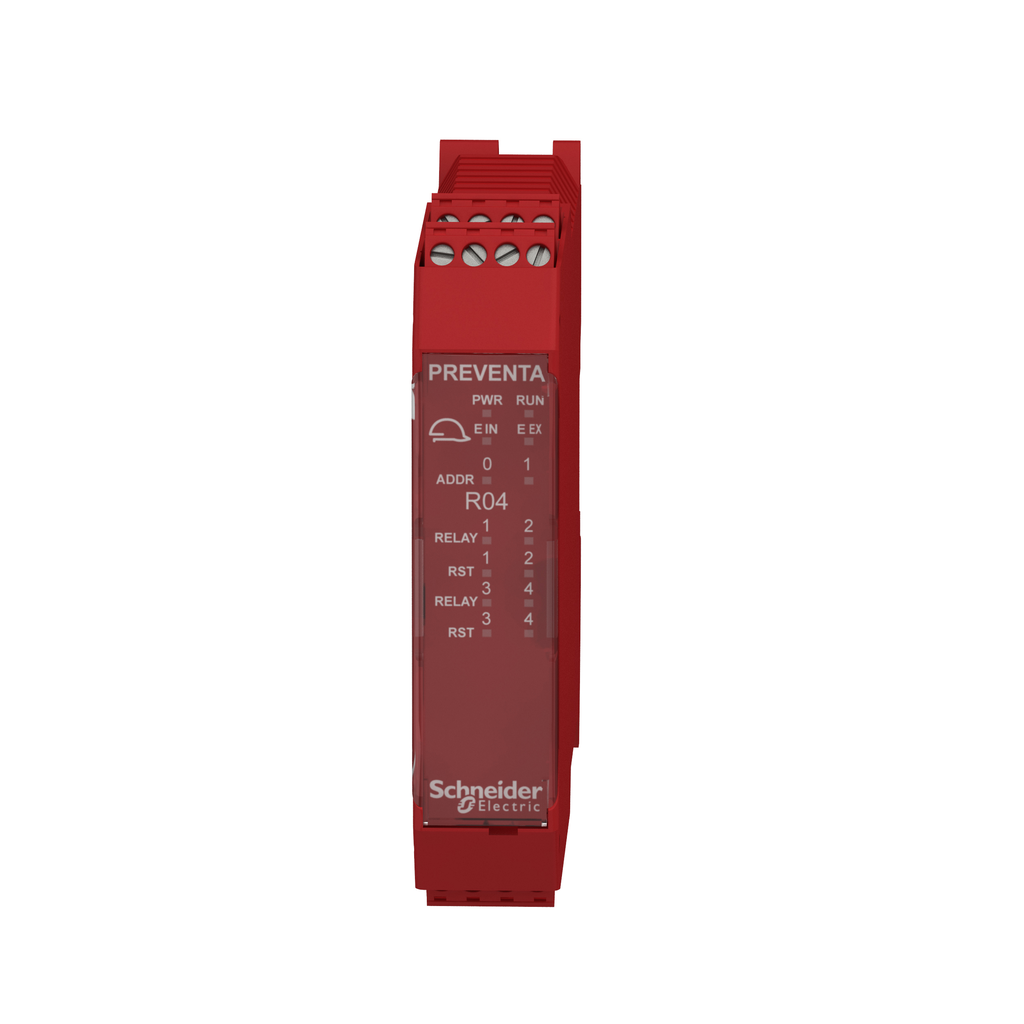

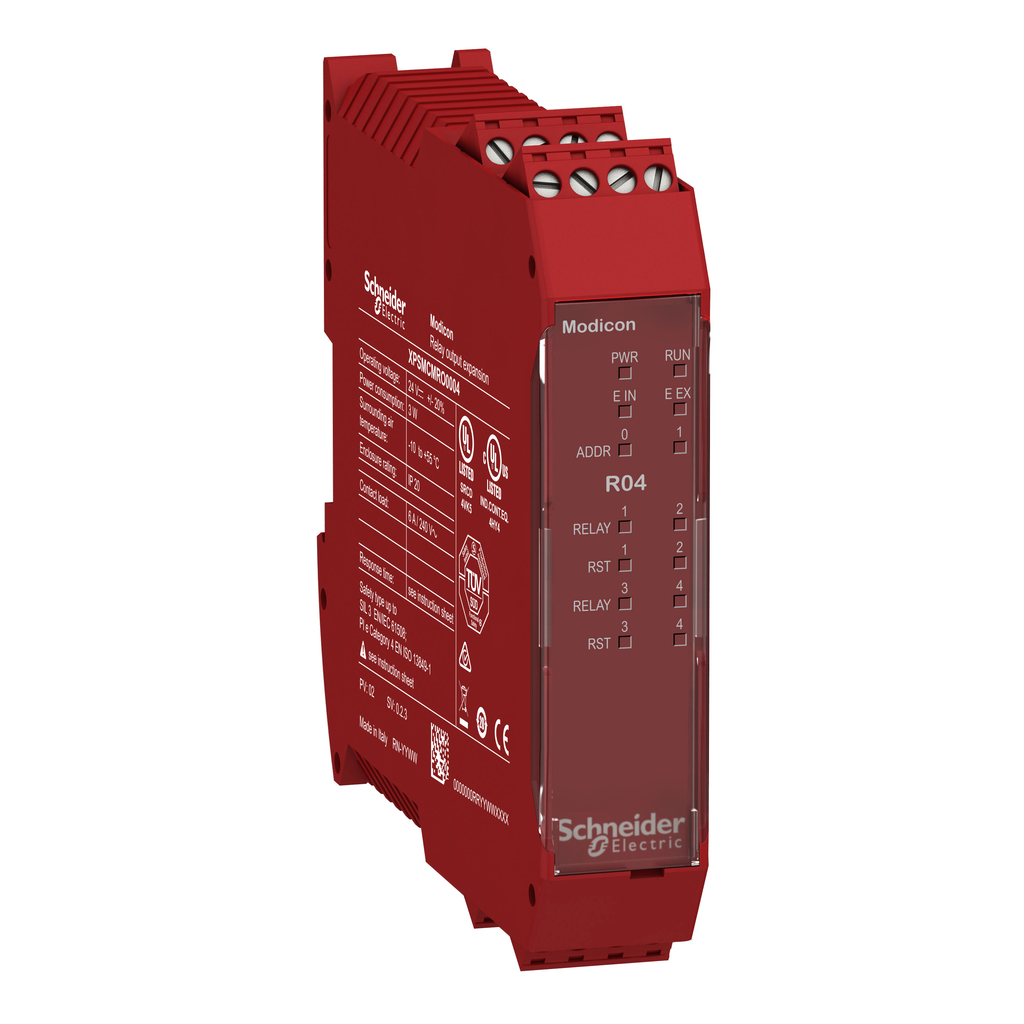

Ce module d'extension de sortie relais de sécurité Modicon MCM possède 4 entrées de verrouillage de démarrage/redémarrage, 4 relais et est équipé de bornes à vis imperdables. Il est conçu pour surveiller les actionneurs de sécurité des sorties relais, avec une tension d'alimentation nominale de 24 V CC et une dissipation de puissance maximale de 3 W. Il est fourni avec des bornes à vis et un bornier amovible pour le raccordement électrique. Ce produit est conforme à la norme IP20. Les modules relais de sécurité de type XPSMCMER0004 utilisent des relais de sécurité à contacts guidés, chacun fournissant deux contacts NO et un contact NF, en plus du contact de retour NF. Ce module d'extension de sortie relais de sécurité est doté de LED en façade, indiquant son état (alimentation, fonctionnement, erreurs internes ou externes, état des entrées, signal de redémarrage, canaux de sortie). Les modules de sortie relais de sécurité de types XPSMCMER0002 et XPSMCMER0004 ne nécessitent pas de connecteurs d'extension de fond de panier car ils sont câblés directement à l'OSSD sélectionné. Son poids est de 0,3 kg. Ses dimensions sont de 22,5 mm (profondeur), 99 mm (hauteur) et 114,5 mm (largeur). Son boîtier est rouge. Il est alimenté en 24 V CC. Il est idéal pour la surveillance des fonctions de sécurité telles que l'arrêt d'urgence, la surveillance des gardes, la surveillance périmétrique, le contrôle de position, le contrôle de vitesse et le contrôle des mouvements. Le contrôleur de sécurité Modicon MCM est certifié par TÜV SÜD et conforme aux normes de sécurité industrielle de catégorie 4, PL e selon la norme EN/ISO 13849-1 et SILCL 3 selon les normes IEC/EN 61508 et IEC/EN 60261. Une carte mémoire est un accessoire compatible avec le module de sortie relais de sécurité. Le module s'installe sur un rail DIN Omega de 35 mm conforme à la norme EN 50022. Le système de contrôle de sécurité modulaire Modicon MCM offre une grande flexibilité et une évolutivité permettant de configurer jusqu'à 8 entrées et 2 sorties doubles/4 sorties simples, ou jusqu'à 128 entrées et 16 sorties doubles/32 sorties simples, avec 32 ou 48 sorties de diagnostic. Le système Modicon MCM est conçu pour surveiller de multiples fonctions de sécurité sur et autour d'une machine afin de minimiser les risques d'accès aux pièces mobiles dangereuses.
