| Identifiants de type Persona : | BM9, UE, LC, OM, OM8, PB, SC, SI, VR |
| Noms des types de personnages : | Exploitant de bornes de recharge, utilisateur final, entrepreneur, fabricant d'équipement d'origine (OEM) - Fabricant de panneaux de commande, monteur de panneaux, électricien, intégrateur de systèmes, partenaire informatique |
| Identifiant de segmentation du marché : | COMMERCIAL, INDUSTRIEL |
| Segmentation du marché : | Commercial, industriel |
| Matériaux de contact : | sans cadmium |

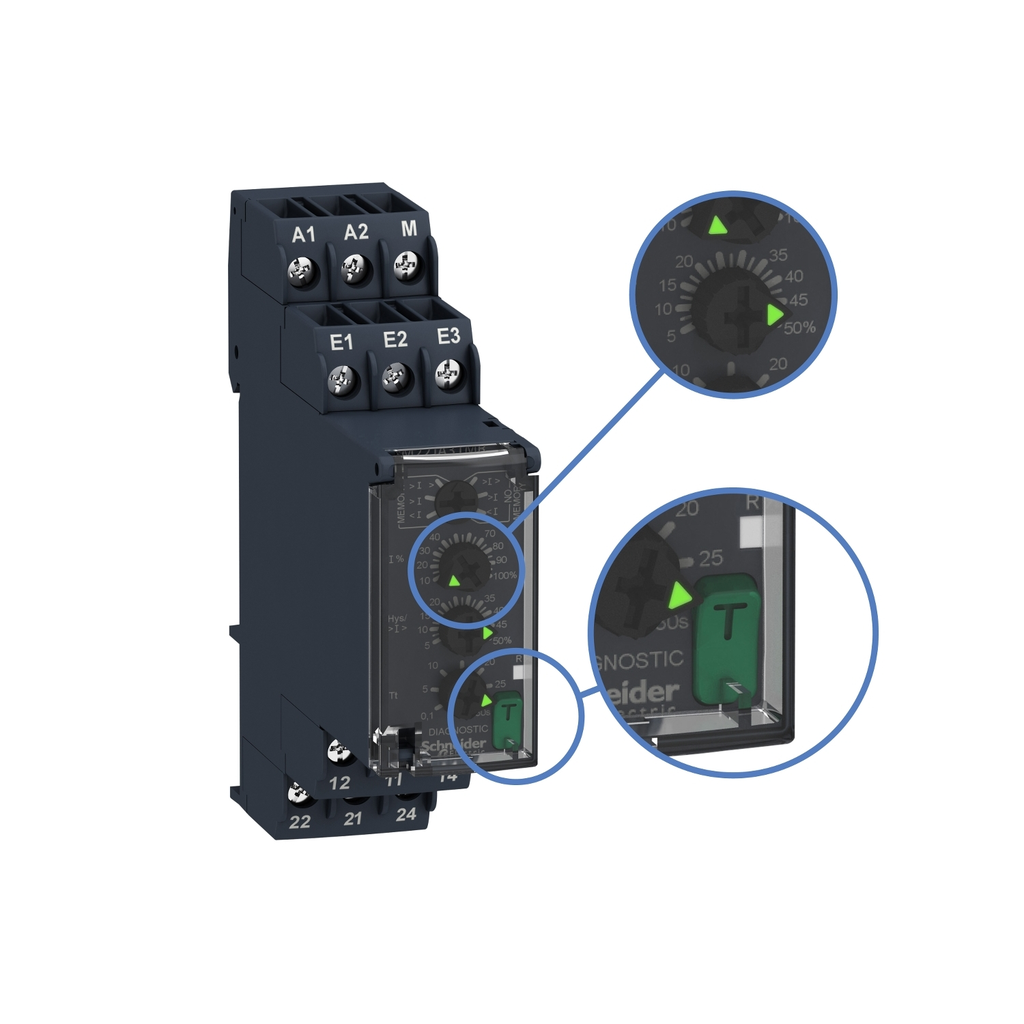

| Type de contrôle : | avec bouton de test |
| Compatibilité électromagnétique : | Immunité pour les environnements résidentiels, commerciaux et industriels légers conforme à la norme IEC 61000-6-1, immunité pour les environnements industriels conforme à la norme IEC 61000-6-2, norme d'émission pour les environnements résidentiels, commerciaux et industriels légers conforme à la norme IEC 61000-6-3, norme d'émission pour les environnements industriels conforme à la norme IEC 61000-6-4, décharge électrostatique - niveau d'essai : 6 kV niveau 3 (décharge par contact) conforme à la norme IEC 61000-4-2, décharge électrostatique - niveau d'essai : 8 kV niveau 3 (décharge dans l'air) conforme à la norme IEC 61000-4-2, essai d'immunité aux champs électromagnétiques radiofréquences rayonnés - niveau d'essai : 10 V/m niveau 3 conforme à la norme IEC 61000-4-3, essai d'immunité aux transitoires/impulsions électriques rapides - niveau d'essai : 4 kV niveau 4 (direct) conforme à la norme IEC 61000-4-4, essai d'immunité aux transitoires/impulsions électriques rapides - Niveau de test : 2 kV niveau 4 (couplage capacitif) conforme à la norme CEI 61000-4-4, test d’immunité aux surtensions - Niveau de test : 4 kV niveau 4 (mode commun) conforme à la norme CEI 61000-4-5, test d’immunité aux surtensions - Niveau de test : 2 kV niveau 4 (mode différentiel) conforme à la norme CEI 61000-4-5, émissions conduites et rayonnées classe B groupe 1 conforme à la norme CISPR 11, émissions conduites et rayonnées classe B conforme à la norme CISPR 22 |
| Hystérèse : | Réglage du seuil ajustable de 5 à 50 %, pleine échelle fixe de 3 à 3 % en mode fenêtre |
| Résistance d'isolement : | > 100 MΩ 500 V CC IEC 60255-27, > 100 MΩ 500 V CC IEC 60255-27, > 100 MΩ 500 V CC IEC 60255-27, > 100 MΩ 500 V CC IEC 60255-27> 100 MΩ 500 V CC IEC 60255-27, > 100 MΩ 500 V CC IEC 60255-27, > 100 MΩ 500 V CC IEC 60255-27, > 100 MΩ 500 V CC IEC 60255-27 |
| Signalisation locale : | LED jaune indiquant que le relais est activé, LED verte indiquant que l'alimentation est activée. |
| Erreur de mesure : | < 1 % sur toute la plage de mesure avec variation de tension, < 1 % sur toute la plage de mesure avec variation de tension, < 1 % sur toute la plage de mesure avec variation de tension, < 1 % sur toute la plage de mesure avec variation de tension, 0,05 %/°C avec variation de température |
| Support de montage : | Rail DIN de 35 mm conforme à la norme IEC 60715 |
| Catégorie de surtension : | III conforme à la norme IEC 60664-1, III conforme à la norme UL 508 |
| Type de produit ou de composant : | relais de commande de courant |
| Paramètres surveillés par relais : | Détection de surintensité ou de sous-intensité, surintensité ou sous-intensité en mode fenêtre |
| Précision de répétition : | Circuit d'entrée et de mesure : +/- 0,5 %, +/- 0,5 %, +/- 0,2 % de délai, +/- 0,2 % de délai, circuit d'entrée et de mesure : +/- 0,5 %, +/- 0,5 %, +/- 0,2 % de délai, +/- 0,2 % de délai |
| Résistance aux bornes : | Bornes E1-M de 2,5 ohms, bornes E2-M de 0,5 ohm, bornes E3-M de 0,1 ohm |
| Données de fiabilité en matière de sécurité : | MTTFd = 296,8 ans, B10d = 270000 |
| Réglage de la précision du seuil de commutation : | +/- 10 % de la pleine échelle, +/- 10 % de la pleine échelle |
| Résistance aux chocs : | 15 gn 11 ms) hors service IEC 60068-2-27, 5 gn 11 ms) en service IEC 60068-2-27 |
| Dérive du seuil de commutation : | ≤ 0,05 % par degré Celsius selon la température ambiante admissible, ≤ 0,05 % par degré Celsius selon la température ambiante admissible, ≤ 1 % dans la plage de tension d'alimentation, ≤ 1 % dans la plage de tension d'alimentation, ≤ 0,05 % par degré Celsius selon la température ambiante admissible, ≤ 0,05 % par degré Celsius selon la température ambiante admissible, ≤ 1 % dans la plage de tension d'alimentation, ≤ 1 % dans la plage de tension d'alimentation |
| Couple de serrage : | 0,6-1 N.m IEC 60947-1 |
| Dérive à délai temporel : | ≤ 0,05 % par degré Celsius selon la température ambiante admissible, ≤ 0,05 % par degré Celsius selon la température ambiante admissible, ≤ 1 % dans la plage de tension d'alimentation, ≤ 1 % dans la plage de tension d'alimentation, ≤ 0,05 % par degré Celsius selon la température ambiante admissible, ≤ 0,05 % par degré Celsius selon la température ambiante admissible, ≤ 1 % dans la plage de tension d'alimentation, ≤ 1 % dans la plage de tension d'alimentation |
| Type de temporisation : | Réglable de 0,1 à 30 s, +/- 10 % de la valeur pleine échelle. Délai Tt en cas de défaut. |
| Catégorie d'utilisation : | AC-15 IEC 60947-5-1, DC-13 IEC 60947-5-1, AC-1 IEC 60947-4-1, DC-1 IEC 60947-4-1 |
| Résistance aux vibrations : | 0,075 mm (10-58,1 Hz) hors service (IEC 60068-2-6), 1 µm (10-58,1 Hz) hors service (IEC 60068-2-6), 0,035 mm (58,1-150 Hz) en service (IEC 60068-2-6), 0,5 µm (58,1-150 Hz) en service (IEC 60068-2-6) |
| Bornes de connexion : | Bornes à vis, 2 x 0,5...2 x 2,5 mm² AWG 20...AWG 14) rigides sans extrémité de câble, bornes à vis, 2 x 0,2...2 x 1,5 mm² AWG 24...AWG 16) souples avec extrémité de câble, bornes à vis, 1 x 0,5...1 x 3,3 mm² AWG 20...AWG 12) rigide sans extrémité de câble, bornes à vis, 1 x 0,2...1 x 2,5 mm² AWG 24...AWG 14) souple avec extrémité de câble, connecteurs à vis |
| Empreinte carbone de la phase de distribution A4 : | 0,09392744528575005, 0,1 kg CO2 eq. |
| Empreinte carbone de la phase de fin de vie C1 à C4 : | 0,3231292184488894, 0,3 kg CO2 eq. |
| Empreinte carbone de la phase d'installation A5 : | 0 kg CO2 eq., 0,0008695699160779772 |
| Empreinte carbone de la phase de fabrication A1 à A3 : | 3 kg CO2 eq., 2,779826432024163 |
| Empreinte carbone de la phase d'utilisation B2 B3 B4 B6 : | 41 kg CO2 eq., 40,75904111642341 |
| Agence de certification : | CSA, CE, EAC, CCC, GL, RCM, UL |
| État des données locales : | Publiable |
| Date de publication locale : | 2026-03-26 |
| Indicateur de retour : | Y |
| Drapeau de bas : | Y |
| Politique boursière : | 1 |
| Weee Scope : | Dehors |
| Catégorie de produits Weee : | 5 |
| Périmètre du champ d'application : | Du moins en Europe |
| Affichage de disponibilité Eoli : | Oui |
| Document de référence en fin de vie : | ENVEOLI2506066EN |
| Atteindre le statut de conformité totale : | La référence contient des substances extrêmement préoccupantes à des concentrations supérieures au seuil |
| Identifiant du statut de conformité totale : | CONTIENT_SVHC |
| Directive de conformité REACH : | La référence contient des substances extrêmement préoccupantes à des concentrations supérieures au seuil |
| RoHS Europe dans le champ d'application : | Non |
| Statut RoHS UE : | Conforme par exemption |
| Date de conformité RoHS UE : | 1930 |
| État de conformité totale RoHS UE : | Conforme par exemption |
| Norme RoHS chinoise en vigueur : | Oui |
| Étiquette RoHS chinoise : | 5 |
| Avec du carton recyclé : | Oui |
| Sans plastique à usage unique : | Oui |
| Ce produit contribue à la réduction et à la diminution des émissions. : | Non |
| Identifiant du niveau : | 1 |
| Étage : | 1 |
| ID d'option de fonction : | STANDARD |
| Option de fonction : | Standard |
| Identifiant du kit de produit : | N |
| Code de compatibilité : | RM22 |
| Type et composition des contacts : | 2 C/O |
| Tension d'essai diélectrique : | 2,5 kV CA 50 Hz, 1 min CEI 60255-27 |
| Durabilité électrique : | 100 000 cycles |
| Fonctionnalité : | détection de surintensité ou de sous-intensité |
| Matériau du boîtier : | polycarbonate |
| Immunité aux micro-ruptures : | 50 ms |
| Isolation : | entre l'offre et la mesure |
| Plage de mesure : | Courant de 4 mA à 1 A, AC/DC 50/60 Hz |
| Durabilité mécanique : | 10 000 000 cycles |
| Disponibilité des produits : | Stock - Normalement stocké dans l'entrepôt de distribution |

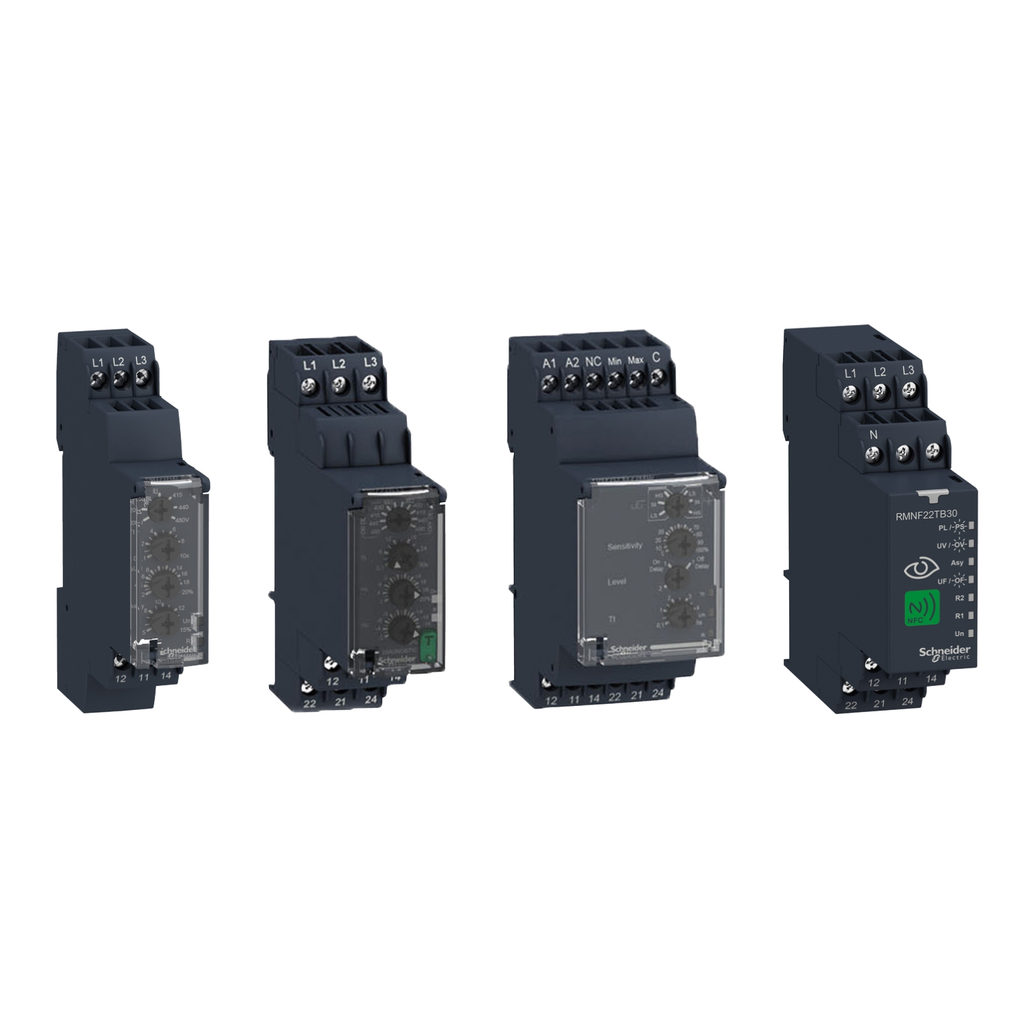

| Gamme de produits : | Relais de contrôle d'harmonie |

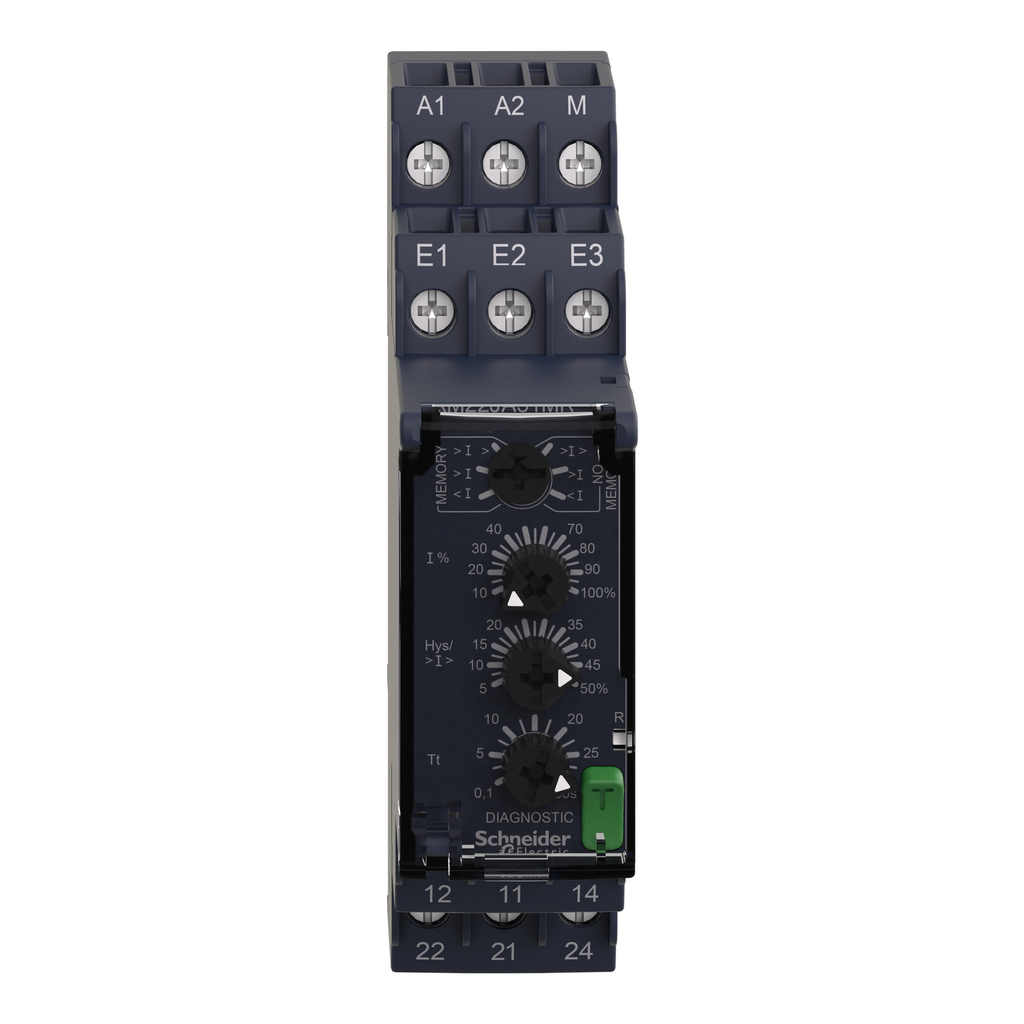

| Nom du relais : | RM22JA |
| Type de relais : | relais de commande de courant |
| Réinitialisation du temps : | 1500 ms à tension maximale |
| Temps de réponse : | ≤ 500 ms ≤ 500 ms |
| Retournabilité : | Oui |
| Délai de démarrage à la mise sous tension : | 0,3 s |
| Réglage de la précision du délai : | 10 P |
| Version du logiciel : | v6.2.5-6 |
| Limites de tension d'alimentation : | 20,4-264 V CA/CC |
| Emballages durables : | Oui |
| Capacité de commutation en Virginie : | 2000 VA |
| Réglage du seuil : | 10...100 % |
| Empreinte carbone totale du cycle de vie : | 44 kg CO2 eq. |
| Garantie en mois : | 18 |
| Composition des contacts : | 2 C/O |
| Plage de mesure 4 : | Courant de 4 mA à 1 A, AC/DC 50/60 Hz |
| Code Pep : | ENVPEP2506066EN |
| Version de la base de données : | 2024-01 |
| Date de vérification Pep : | 30 juin 2025 |
| Version PCR : | PEP-PCR-ed4-2021 09 06 |
| Version PSR : | PSR-0005-ed3.1-EN-2023 12 08 |
| Type de vérification pour le Pep : | examen interne indépendant |
| Source de données : | produit extrapolé |
| Description de l'unité fonctionnelle : | Pour activer/désactiver les contacts électriques lorsque des conditions de fonctionnement anormales sont détectées pendant 10 ans et un taux d'utilisation de 80 %. |
| Quantité d'unité fonctionnelle : | 1 |
| Unité fonctionnelle : | unité |
| Durée de vie de référence, en Y : | 10 |
| Modèle énergétique - Fabrication [A1-a3] : | Mix électrique ; Haute tension ; 2020 ; Indonésie, ID |
| Modèle énergétique - Installation [A5] : | Aucune énergie utilisée |
| Modèle énergétique - Utiliser [B6] : | Mix électrique ; Basse tension ; 2020 ; Mondial, GLO |
| Modèle énergétique - Fin de vie [C1-c4] : | Des ensembles de données mondiaux, européens et français sont utilisés. |
| Potentiel de recyclabilité, en % : | 18 |

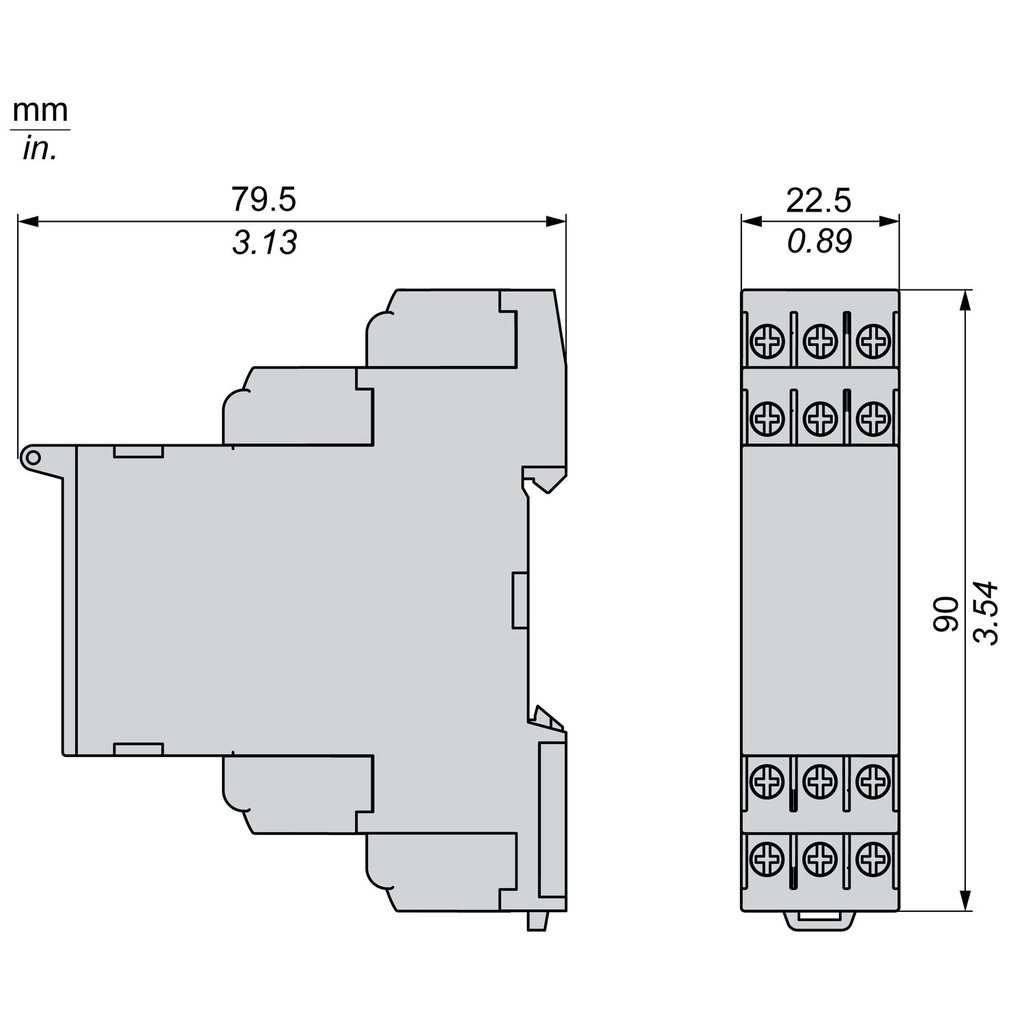

| Largeur nominale : | 22,5 mm |
