| Identifiants de type Persona : | BM9, UE, LC, OM, OM8, PB, SC, SI, VR |
| Noms des types de personnages : | Exploitant de bornes de recharge, utilisateur final, entrepreneur, fabricant d'équipement d'origine (OEM) - Fabricant de panneaux de commande, monteur de panneaux, électricien, intégrateur de systèmes, partenaire informatique |
| Identifiant de segmentation du marché : | COMMERCIAL, INDUSTRIEL |
| Segmentation du marché : | Commercial, industriel |
| Résistance d'isolement : | > 500 MΩ 500 V CC IEC 60255-5, > 500 MΩ 500 V CC IEC 60255-5, > 500 MΩ 500 V CC IEC 60255-5, > 500 MΩ 500 V CC IEC 60255-5> 500 MΩ 500 V CC IEC 60255-5, > 500 MΩ 500 V CC IEC 60255-5, > 500 MΩ 500 V CC IEC 60255-5, > 500 MΩ 500 V CC IEC 60255-5 |
| Marquage : | CE : 73/23/CEE, CE : CEM 89/336/CEE |
| Précision de mesure : | +/- 10 % de la valeur pleine échelle, +/- 10 % de la valeur pleine échelle |
| Erreur de mesure : | ± 0,05 %/°C en fonction de la température, ± 0,05 %/°C en fonction de la température, < 1 % sur toute la plage en fonction de la tension, < 1 % sur toute la plage en fonction de la tension ± 0,05 %/°C en fonction de la température, ± 0,05 %/°C en fonction de la température, < 1 % sur toute la plage en fonction de la tension, < 1 % sur toute la plage en fonction de la tension |
| Précision de répétition : | Circuit d'entrée et de mesure à +/- 0,5 %, circuit d'entrée et de mesure à +/- 0,5 %, circuit d'entrée et de mesure à +/- 0,5 %, circuit d'entrée et de mesure à +/- 0,5 % |
| Temps de réponse : | < 200 ms (en cas de défaut), < 200 ms (en cas de défaut) < 200 ms (en cas de défaut), < 200 ms (en cas de défaut) |
| Bornes de connexion : | Connecteurs à vis, bornes à vis, 1 x 0,5...1 x 4 mm² (20 AWG...11 AWG) rigides sans cosses à vis, 2 x 0,5...2 x 2,5 mm² (20 AWG...14 AWG) rigides sans cosses à vis, 1 x 0,2...1 x 2,5 mm² (24 AWG...12 AWG) souples avec cosses à vis, 2 x 0,2...2 x 1,5 mm² (24 AWG...16 AWG) souples avec cosses à vis |
| Agence de certification : | GL, C-tick, GOST, UL, CSA |
| Empreinte carbone de la phase de distribution A4 : | 0,3270642168579112, 0,3 kg CO2 eq. |
| Empreinte carbone de la phase de fin de vie C1 à C4 : | 0,29903364027689533, 0,3 kg CO2 eq. |
| Empreinte carbone de la phase d'installation A5 : | 0 kg CO2 eq., 0,000495623176979725 |
| Empreinte carbone de la phase de fabrication A1 à A3 : | 3 kg CO2 eq., 2,509626145112345 |
| Empreinte carbone de la phase d'utilisation B2 B3 B4 B6 : | 35 kg CO2 eq., 35,34068057485635 |
| État des données locales : | Publiable |
| Date de publication locale : | 10 août 2026 |
| Indicateur de retour : | Y |
| Weee Scope : | Dehors |
| Catégorie de produits Weee : | 5 |
| Périmètre du champ d'application : | Du moins en Europe |
| Affichage de disponibilité Eoli : | Oui |
| Document de référence en fin de vie : | ENVEOLI1601001EN |
| Atteindre le statut de conformité totale : | La référence contient des substances extrêmement préoccupantes à des concentrations supérieures au seuil |
| Identifiant d'obtention du statut de conformité totale : | CONTIENT_SVHC |
| Directive de conformité REACH : | La référence contient des substances extrêmement préoccupantes à des concentrations supérieures au seuil |
| RoHS Europe dans le champ d'application : | Non |
| Statut RoHS UE : | Conforme par exemption |
| Date de conformité RoHS UE : | 1930 |
| État de conformité totale RoHS UE : | Conforme par exemption |
| Norme RoHS chinoise en vigueur : | Oui |
| Étiquette RoHS chinoise : | 5 |
| Avec du carton recyclé : | Oui |
| Sans plastique à usage unique : | Oui |
| Ce produit contribue à la réduction et à la diminution des émissions. : | Non |
| Identifiant du niveau : | 1 |
| Étage : | 1 |
| ID d'option de fonction : | STANDARD |
| Option de fonction : | Standard |
| Identifiant du kit de produit : | N |
| Code de compatibilité : | RM17 |
| Matériaux de contact : | sans cadmium |

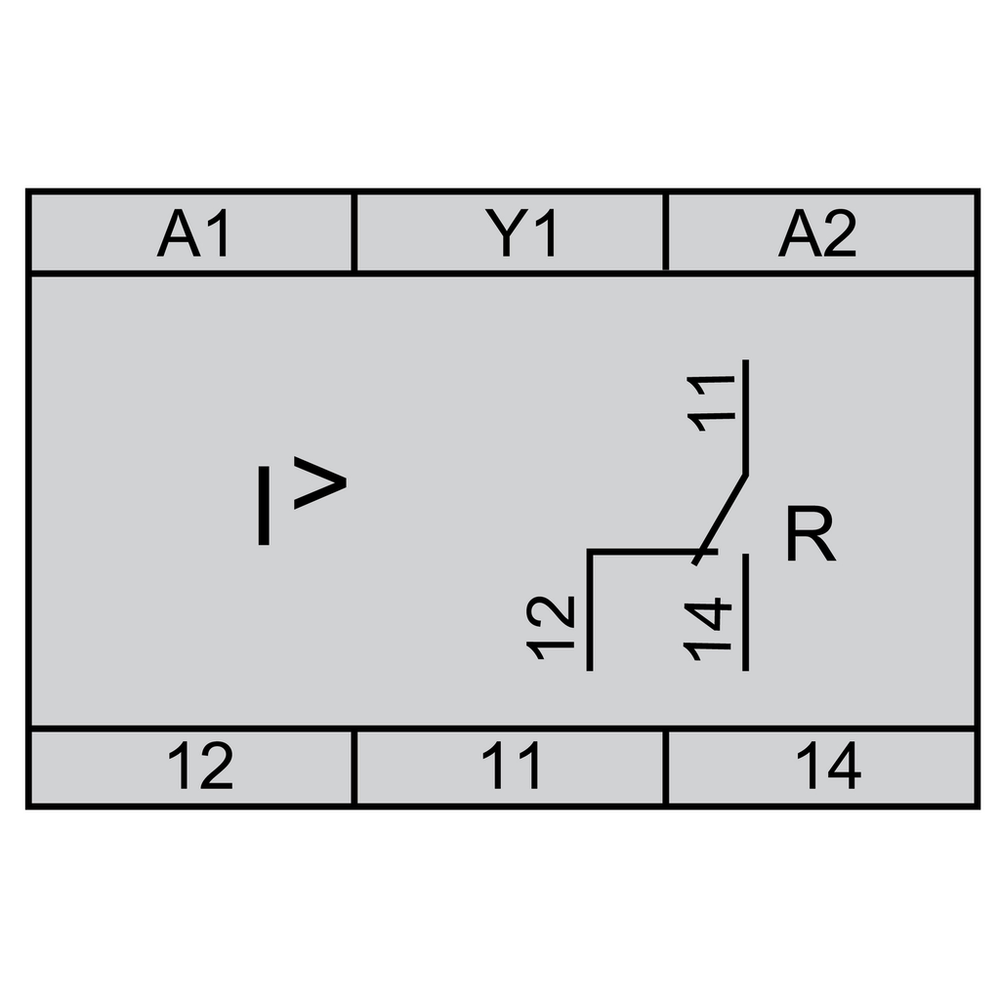

| Type et composition des contacts : | 1 C/O |
| Type de contrôle : | sans bouton de test |
| Tension d'essai diélectrique : | 2 kV CA 50 Hz |
| Durabilité électrique : | 100 000 cycles |
| Compatibilité électromagnétique : | Norme d'émission pour les environnements industriels conforme à la norme CEI 61000-6-4 ; norme d'émission pour les environnements résidentiels, commerciaux et industriels légers conforme à la norme CEI 61000-6-3 ; immunité pour les environnements industriels conforme à la norme NF EN/CEI 61000-6-2 |
| Fonctionnalité : | détection de surintensité |
| Matériau du boîtier : | polycarbonate |
| Hystérèse : | réglage du seuil fixe de 15-15 % |
| Isolation : | entre l'offre et la mesure |
| Signalisation locale : | LED verte : alimentation activée. LED jaune : relais activé. |
| Plage de mesure : | 2...20 A CA |
| Durabilité mécanique : | 30 000 000 cycles |
| Support de montage : | Rail DIN symétrique de 35 mm conforme à la norme IEC 60715 |
| Position de fonctionnement : | toute position sans déclassement |
| Catégorie de surtension : | III conforme à la norme IEC 60664-1 |
| Polarité : | oui DC |
| Disponibilité des produits : | Stock - Normalement stocké dans l'entrepôt de distribution |

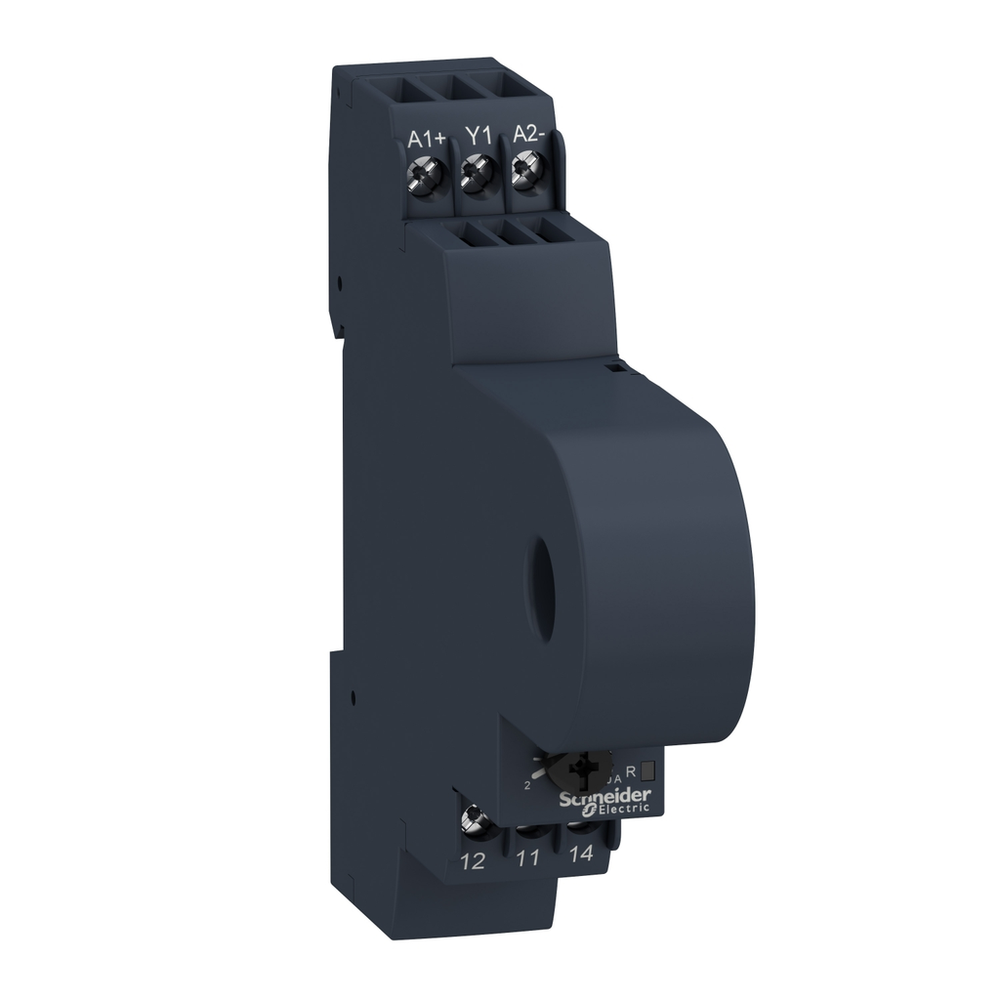

| Type de produit ou de composant : | relais de commande de courant |
| Gamme de produits : | Relais de contrôle d'harmonie |
| Paramètres surveillés par relais : | détection de surintensité |
| Nom du relais : | RM17JC |
| Type de relais : | relais de commande de courant |
| Retournabilité : | Oui |
| Version du logiciel : | v6.2-6 |
| Limites de tension d'alimentation : | 20,4-264 V CA/CC |
| Emballages durables : | Oui |
| Capacité de commutation en Virginie : | 1250 VA |
| Réglage du seuil : | 10...100 % |
| Couple de serrage : | 0,6-1 N.m IEC 60947-1 |
| Type de temporisation : | sans |
| Empreinte carbone totale du cycle de vie : | 38 kg CO2 eq. |
| Composition des contacts : | 1 C/O |
| Plage de mesure 4 : | 2...20 A CA |
| Version de la base de données : | 2024-04 |
| Source de données : | produit extrapolé |
| Taille nominale : | 90 mm |
| Hauteur utile : | 90 mm |
| Largeur nominale : | 17,5 mm |
| Largeur réelle : | 17,5 mm |
| Nombre d'unités dans l'emballage. : | 1 |
| Code douanier : | 8536698000 |
| Délai de démarrage à la mise sous tension : | 600 ms |
| Garantie en mois : | 18 |
| Description de l'unité fonctionnelle : | Le relais Harmony RM17-TE permet la surveillance des circuits d'alimentation dans les réseaux triphasés. Ce relais de commande d'alimentation triphasé modulaire et multifonction est idéal pour la surveillance des valeurs électriques dans les tableaux de contrôle industriels et de bâtiments. Il convient à une large gamme d'applications d'automatisation industrielle telles que le levage, l'emballage, les ascenseurs, le textile et le traitement de l'eau. Il consomme 2,7 W en mode actif à 80 % et a une durée de vie de 10 ans. |
| Quantité d'unité fonctionnelle : | 1 |
| Unité fonctionnelle : | Unité |
| Durée de vie de référence en Y : | 10 |
| Consommation d'énergie sur la durée de vie du produit en kWh : | 70,08 |
