| Identifiants de type Persona : | BM9, UE, LC, OM, OM8, PB, SC, SI, VR |
| Noms des types de personnages : | Exploitant de bornes de recharge, utilisateur final, entrepreneur, fabricant d'équipement d'origine (OEM) - Fabricant de panneaux de commande, monteur de panneaux, électricien, intégrateur de systèmes, partenaire informatique |
| Identifiant de segmentation du marché : | COMMERCIAL, INDUSTRIEL |
| Segmentation du marché : | Commercial, industriel |
| Matériaux de contact : | sans cadmium |
| Type de contrôle : | avec bouton de test |
| Compatibilité électromagnétique : | Immunité pour les environnements résidentiels, commerciaux et industriels légers conforme à la norme IEC 61000-6-1, immunité pour les environnements industriels conforme à la norme IEC 61000-6-2, norme d'émission pour les environnements résidentiels, commerciaux et industriels légers conforme à la norme IEC 61000-6-3, norme d'émission pour les environnements industriels conforme à la norme IEC 61000-6-4, décharge électrostatique - niveau d'essai : 6 kV niveau 3 (décharge par contact) conforme à la norme IEC 61000-4-2, décharge électrostatique - niveau d'essai : 8 kV niveau 3 (décharge dans l'air) conforme à la norme IEC 61000-4-2, essai d'immunité aux champs électromagnétiques radiofréquences rayonnés - niveau d'essai : 10 V/m niveau 3 conforme à la norme IEC 61000-4-3, essai d'immunité aux transitoires/impulsions électriques rapides - niveau d'essai : 4 kV niveau 4 (direct) conforme à la norme IEC 61000-4-4, essai d'immunité aux transitoires/impulsions électriques rapides - Niveau de test : 2 kV niveau 4 (couplage capacitif) conforme à la norme CEI 61000-4-4, test d’immunité aux surtensions - Niveau de test : 4 kV niveau 4 (mode commun) conforme à la norme CEI 61000-4-5, test d’immunité aux surtensions - Niveau de test : 2 kV niveau 4 (mode différentiel) conforme à la norme CEI 61000-4-5, émissions conduites et rayonnées classe B groupe 1 conforme à la norme CISPR 11, émissions conduites et rayonnées classe B conforme à la norme CISPR 22 |
| Résistance d'isolement : | > 100 MΩ 500 V CC IEC 60255-27, > 100 MΩ 500 V CC IEC 60255-27, > 100 MΩ 500 V CC IEC 60255-27, > 100 MΩ 500 V CC IEC 60255-27> 100 MΩ 500 V CC IEC 60255-27, > 100 MΩ 500 V CC IEC 60255-27, > 100 MΩ 500 V CC IEC 60255-27, > 100 MΩ 500 V CC IEC 60255-27 |
| Erreur de mesure : | < 1 % sur toute la plage de variation de tension, < 1 % sur toute la plage de variation de tension, < 0,05 %/°C en fonction de la variation de température, < 0,05 %/°C en fonction de la variation de température < 1 % sur toute la plage de variation de tension, < 1 % sur toute la plage de variation de tension, < 0,05 %/°C en fonction de la variation de température, < 0,05 %/°C en fonction de la variation de température |
| Position de montage : | toute position |
| Support de montage : | Rail DIN de 35 mm conforme à la norme IEC 60715 |
| Catégorie de surtension : | III conforme à la norme IEC 60664-1, III conforme à la norme UL 508 |

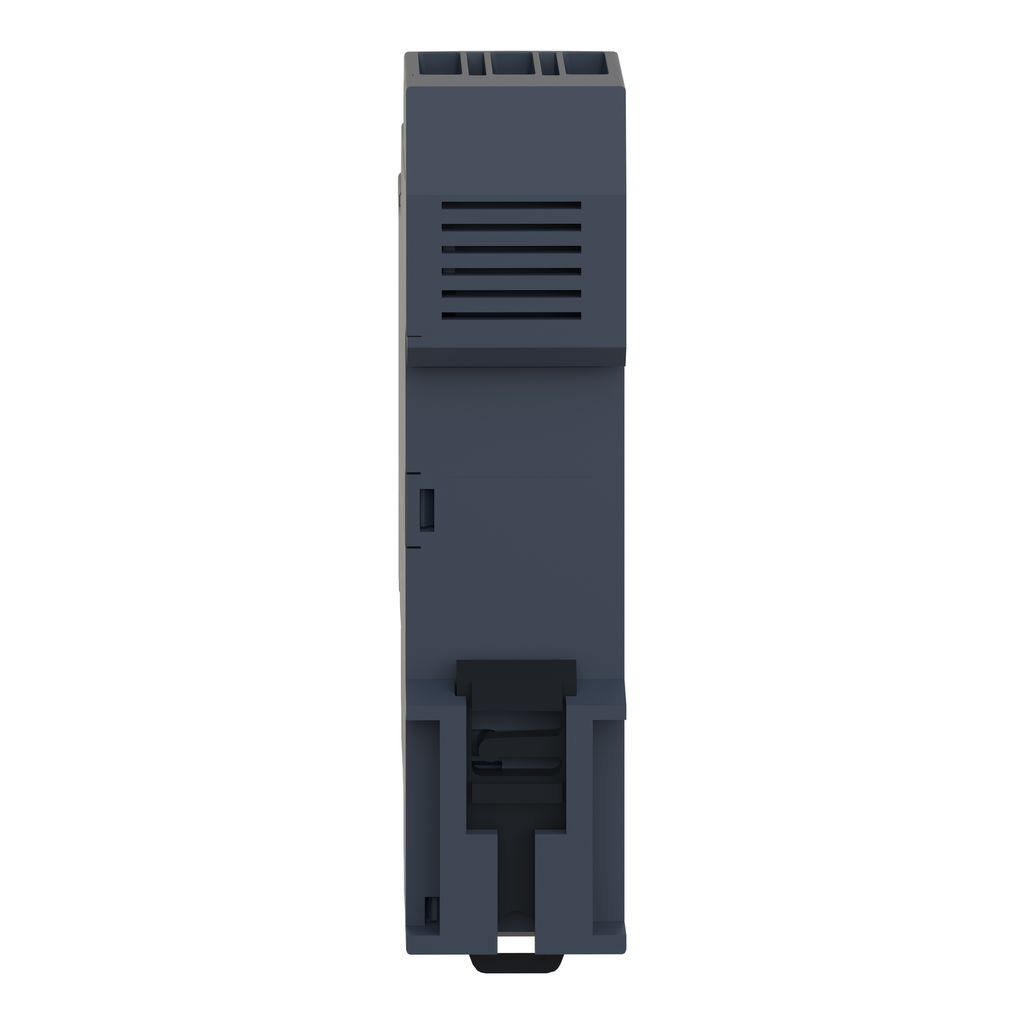

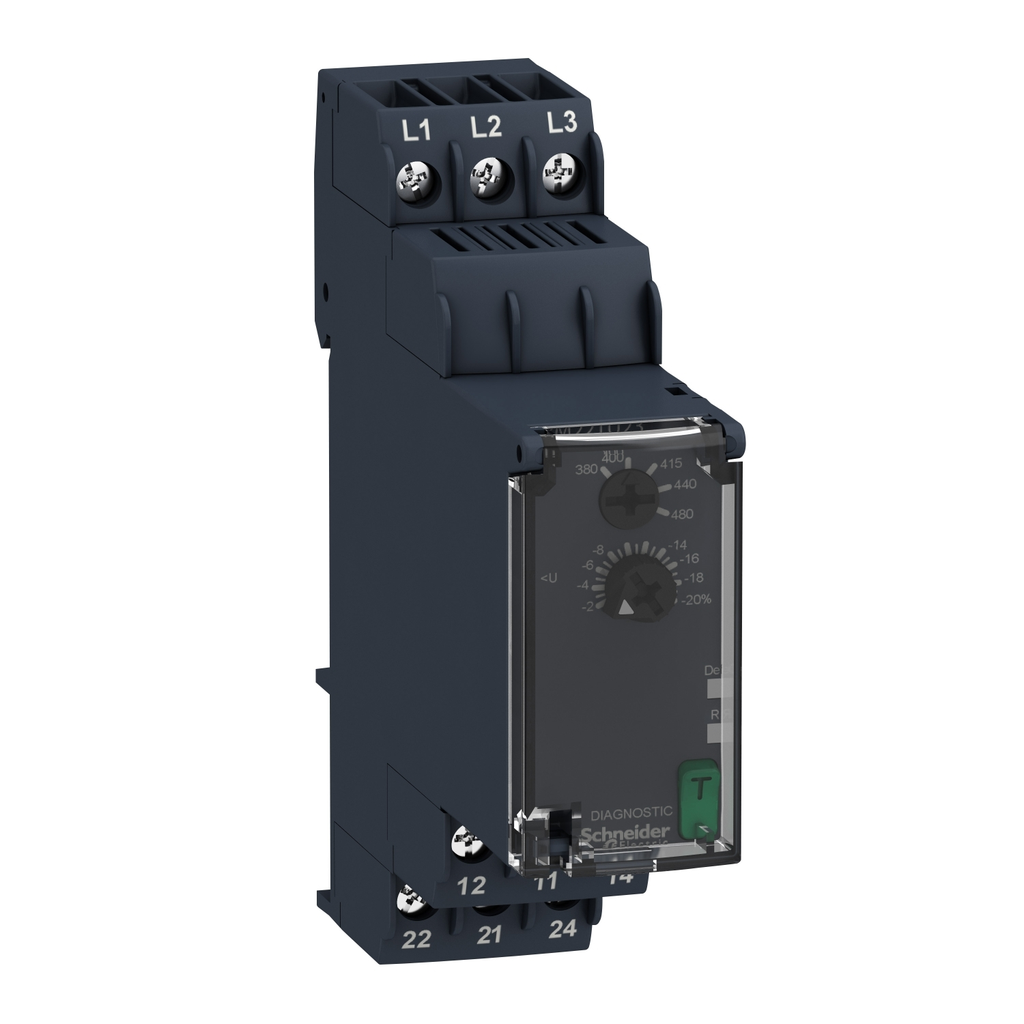

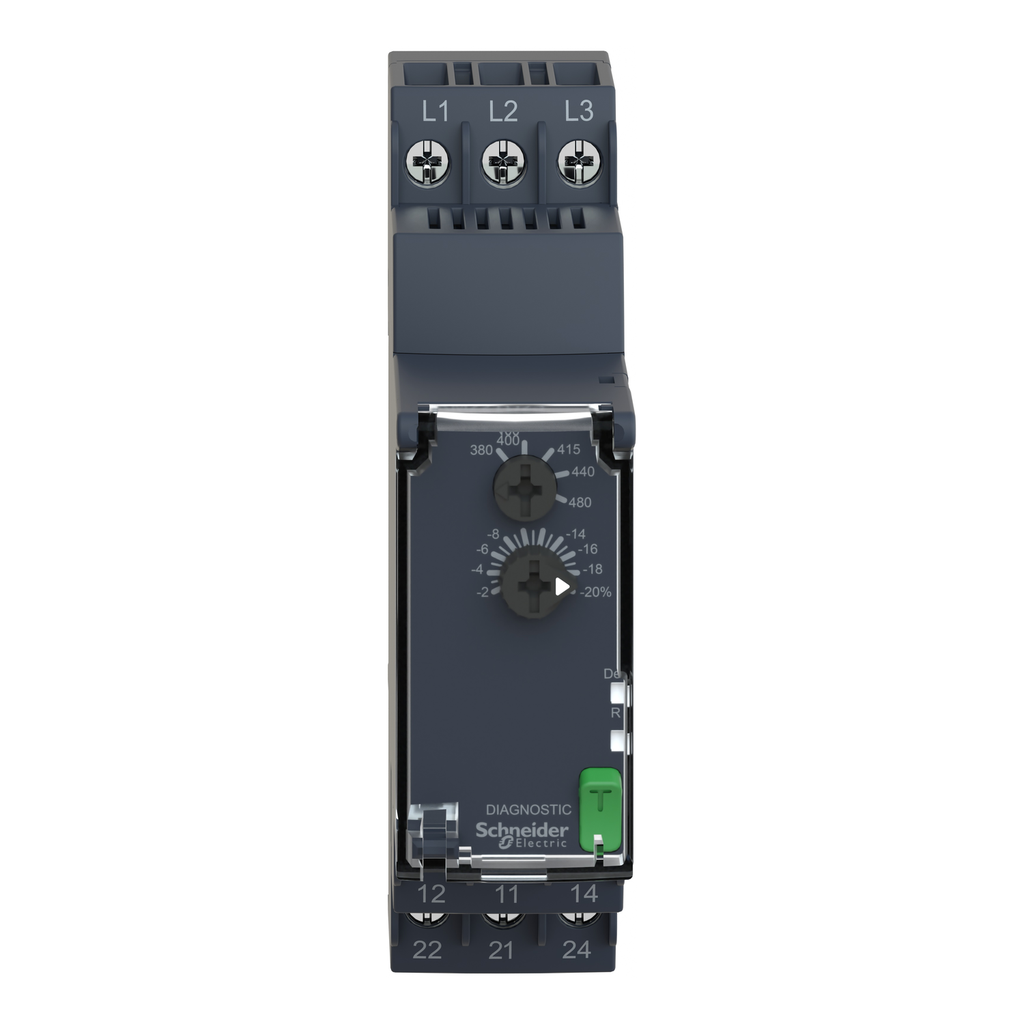

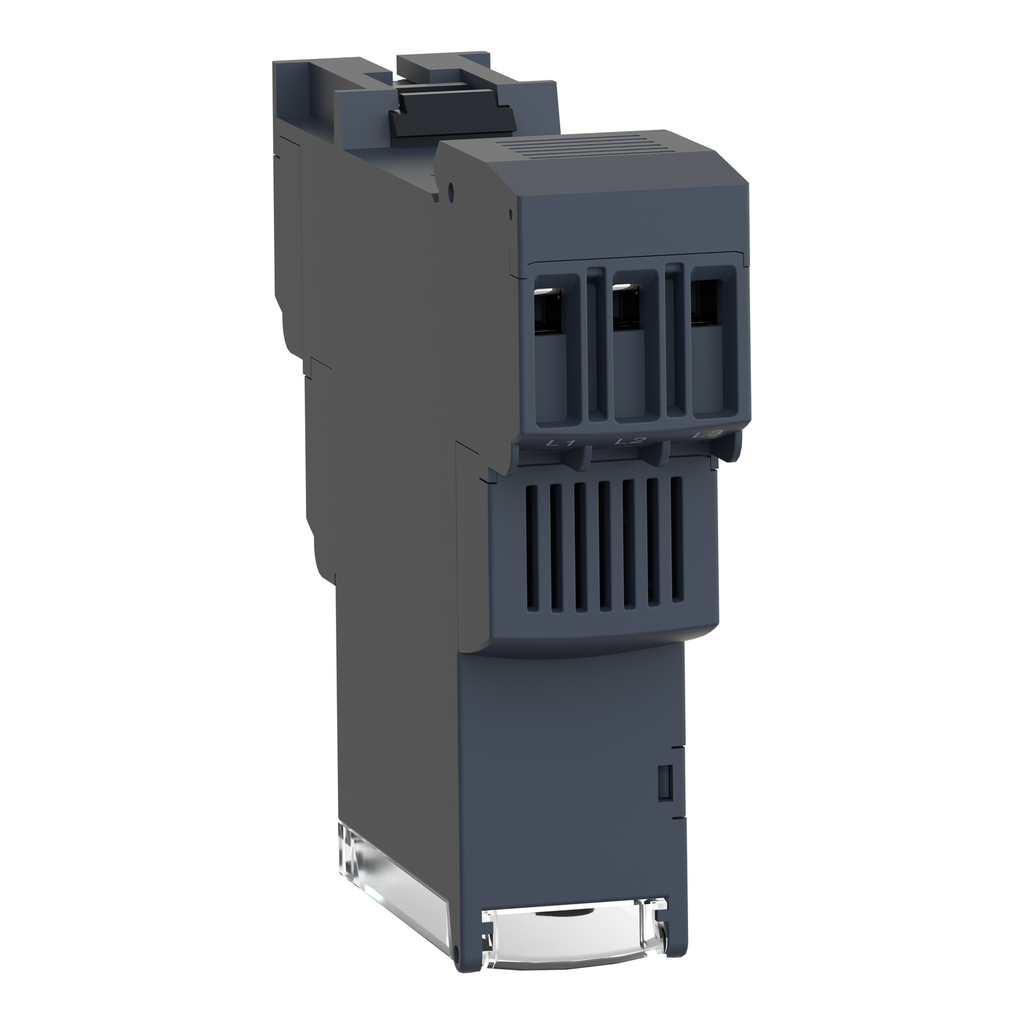

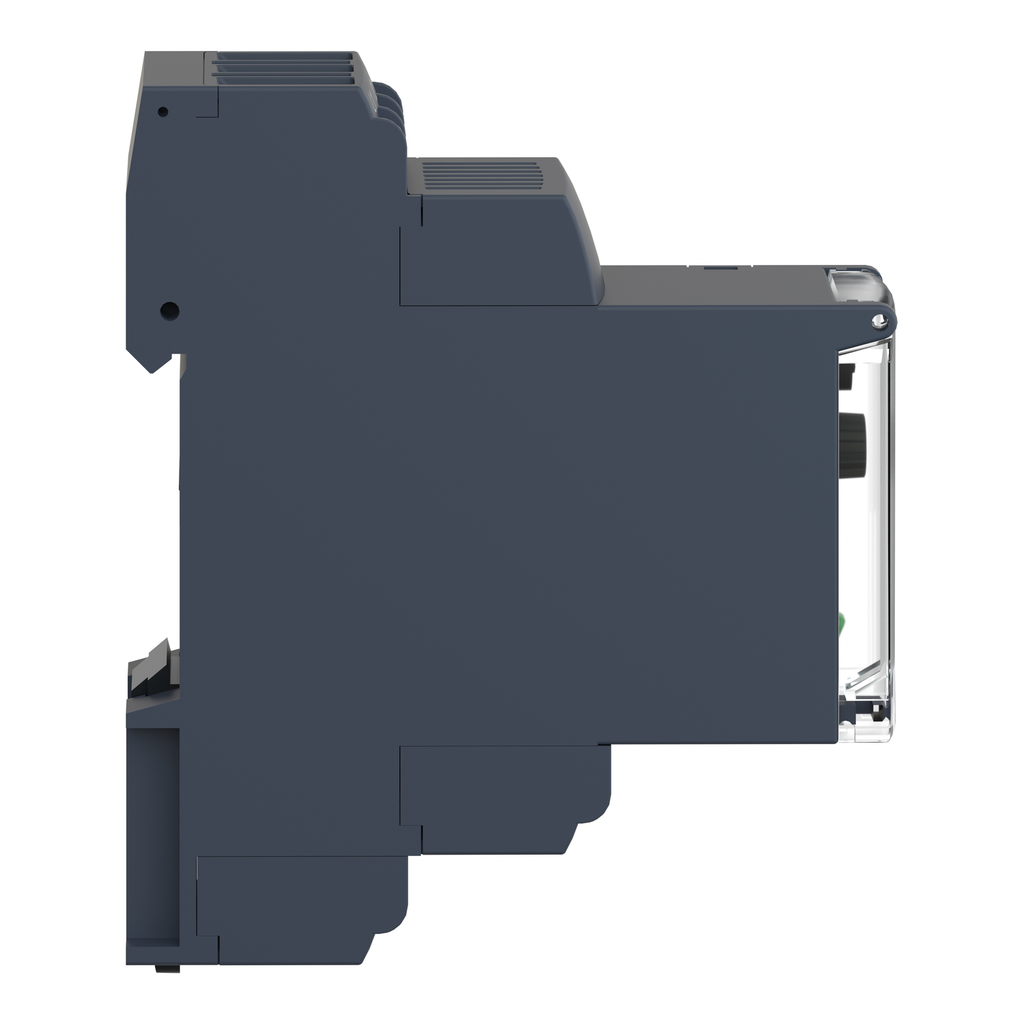

| Type de produit ou de composant : | relais de commande triphasé |
| Paramètres surveillés par relais : | détection de défaillance de phase, détection de sous-tension, séquence de phases, détection de défaillance de phase |
| Précision de répétition : | Circuit d'entrée et de mesure à +/- 0,5 %, circuit d'entrée et de mesure à +/- 0,5 %, circuit d'entrée et de mesure à +/- 0,5 %, circuit d'entrée et de mesure à +/- 0,5 % |
| Données de fiabilité en matière de sécurité : | MTTFd = 388,1 ans, B10d = 350 000 |
| Résistance aux chocs : | 15 gn 11 ms) hors service IEC 60068-2-27, 5 gn 11 ms) en service IEC 60068-2-27 |
| Voyant d'état : | LED jaune : relais activé, LED verte : alimentation activée |
| Dérive du seuil de commutation : | ≤ 0,05 % par degré Celsius selon la température ambiante admissible, ≤ 0,05 % par degré Celsius selon la température ambiante admissible, ≤ 1 % dans la plage de tension d'alimentation, ≤ 1 % dans la plage de tension d'alimentation, ≤ 0,05 % par degré Celsius selon la température ambiante admissible, ≤ 0,05 % par degré Celsius selon la température ambiante admissible, ≤ 1 % dans la plage de tension d'alimentation, ≤ 1 % dans la plage de tension d'alimentation |
| Couple de serrage : | 0,6-1 N.m IEC 60947-1 |
| Dérive à délai temporel : | ≤ 0,05 % par degré Celsius selon la température ambiante admissible, ≤ 0,05 % par degré Celsius selon la température ambiante admissible, ≤ 1 % dans la plage de tension d'alimentation, ≤ 1 % dans la plage de tension d'alimentation, ≤ 0,05 % par degré Celsius selon la température ambiante admissible, ≤ 0,05 % par degré Celsius selon la température ambiante admissible, ≤ 1 % dans la plage de tension d'alimentation, ≤ 1 % dans la plage de tension d'alimentation |
| Type de temporisation : | sans |
| Catégorie d'utilisation : | AC-15 IEC 60947-5-1, DC-13 IEC 60947-5-1, AC-1 IEC 60947-4-1, DC-1 IEC 60947-4-1 |
| Résistance aux vibrations : | 0,075 mm (10-58,1 Hz) hors service (IEC 60068-2-6), 1 µm (10-58,1 Hz) hors service (IEC 60068-2-6), 0,035 mm (58,1-150 Hz) en service (IEC 60068-2-6), 0,5 µm (58,1-150 Hz) en service (IEC 60068-2-6) |
| Seuil de détection de tension : | < 100 V CA, < 100 V CA < 100 V CA, < 100 V CA |
| Bornes de connexion : | Bornes à vis, 2 x 0,5...2 x 2,5 mm² AWG 20...AWG 14) rigides sans extrémité de câble, bornes à vis, 2 x 0,2...2 x 1,5 mm² AWG 24...AWG 16) souples avec extrémité de câble, bornes à vis, 1 x 0,5...1 x 3,3 mm² AWG 20...AWG 12) rigide sans extrémité de câble, bornes à vis, 1 x 0,2...1 x 2,5 mm² AWG 24...AWG 14) souple avec extrémité de câble, connecteurs à vis |
| Empreinte carbone de la phase de distribution A4 : | 0,0132888727, 0 kg CO2 eq. |
| Empreinte carbone de la phase de fin de vie C1 à C4 : | 0,0598504909, 0,1 kg CO2 eq. |
| Empreinte carbone de la phase d'installation A5 : | 0 kg CO2 eq., 0,0005138857 |
| Empreinte carbone de la phase de fabrication A1 à A3 : | 2 kg CO2 eq., 2,1171181818 |
| Empreinte carbone de la phase d'utilisation B2 B3 B4 B6 : | 69 kg CO2 eq., 68,6709333333 |
| Agence de certification : | CSA, RCM, UL, GL, CE, CCC, EAC |
| État des données locales : | Publiable |
| Date de publication locale : | 12 janvier 2026 |
| Indicateur de retour : | Y |
| Drapeau de bas : | N |
| Politique boursière : | 2 |
| Weee Scope : | Dehors |
| Catégorie de produits Weee : | 5 |
| Périmètre du champ d'application : | Du moins en Europe |
| Affichage de disponibilité Eoli : | Oui |
| Document de référence en fin de vie : | ENVEOLI2506066EN |
| Atteindre le statut de conformité totale : | La référence contient des substances extrêmement préoccupantes à des concentrations supérieures au seuil |
| Identifiant du statut de conformité totale : | CONTIENT_SVHC |
| Directive de conformité REACH : | La référence contient des substances extrêmement préoccupantes à des concentrations supérieures au seuil |
| RoHS Europe dans le champ d'application : | Non |
| Statut RoHS UE : | Conforme par exemption |
| Date de conformité RoHS UE : | 1918 |
| État de conformité totale RoHS UE : | Conforme par exemption |
| Norme RoHS chinoise en vigueur : | Oui |
| Étiquette RoHS chinoise : | 5 |
| Avec du carton recyclé : | Oui |
| Sans plastique à usage unique : | Oui |
| Ce produit contribue à la réduction et à la diminution des émissions. : | Non |
| Identifiant du niveau : | 1 |
| Étage : | 1 |
| ID d'option de fonction : | STANDARD |
| Option de fonction : | Standard |
| Identifiant du kit de produit : | N |
| Code de compatibilité : | RM22 |

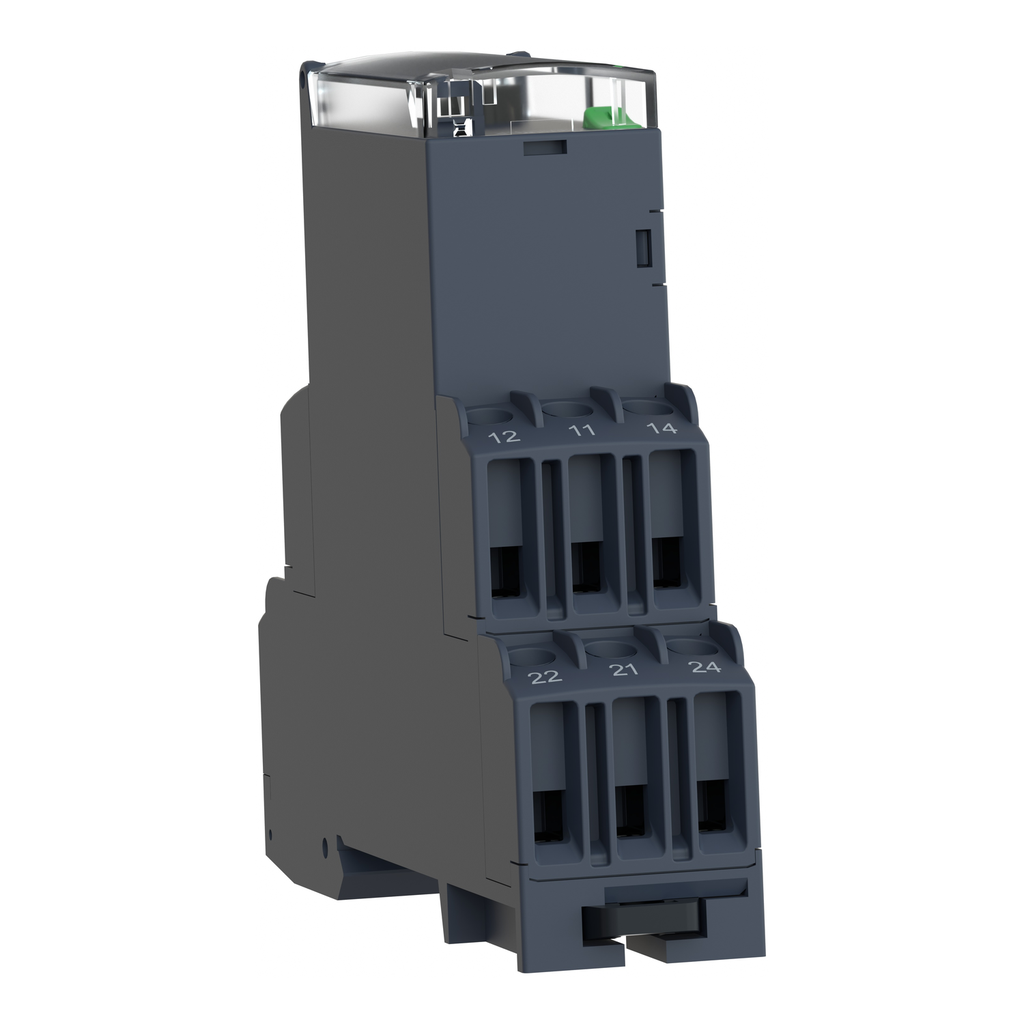

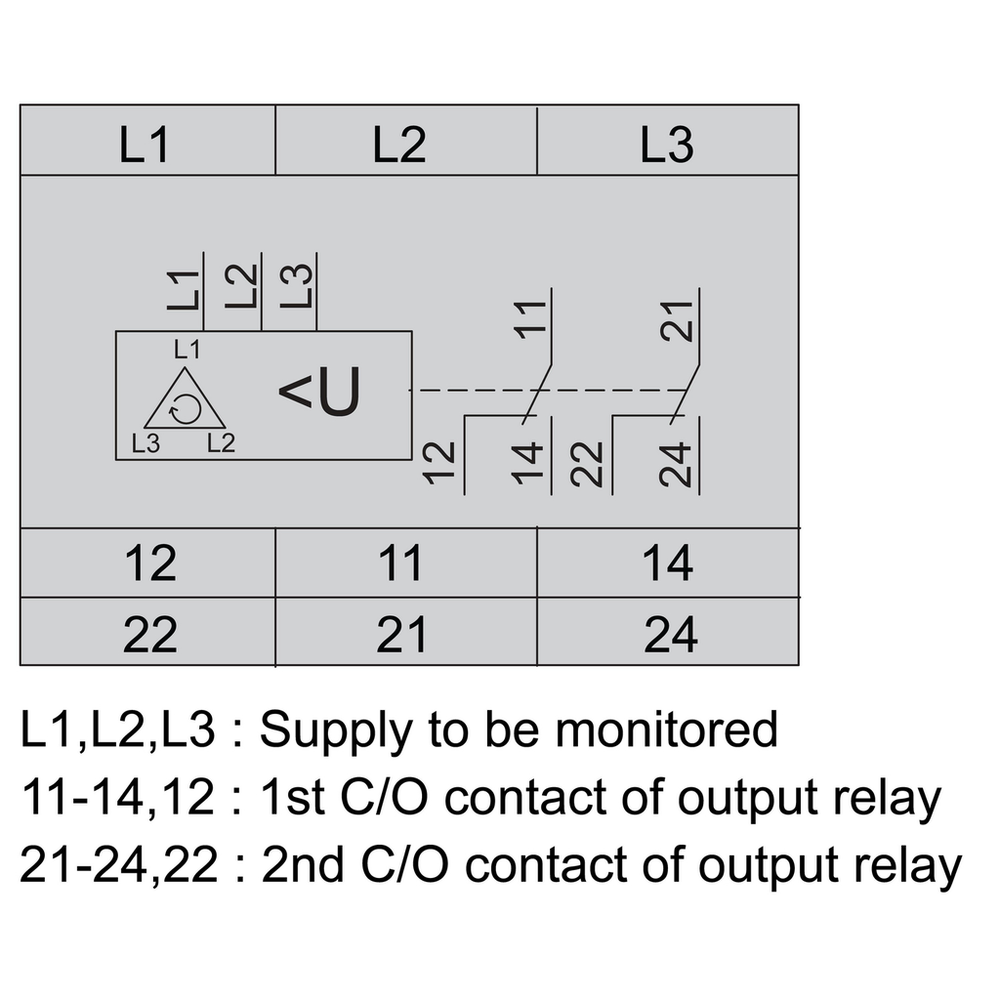

| Type et composition des contacts : | 2 C/O |
| Tension d'essai diélectrique : | 2,5 kV CA 50 Hz, 1 min CEI 60255-27 |
| Durabilité électrique : | 100 000 cycles |
| Matériau du boîtier : | polycarbonate |
| Hystérèse : | 2-2 % sélectionnable fixe |
| Immunité aux micro-ruptures : | 10 ms |
| Plage de mesure : | Tension alternative de 380 à 480 V |
| Durabilité mécanique : | 10 000 000 cycles |
| Phase : | triphasé |
| Consommation électrique en VA : | 15-15 VA 480 V CA 60 Hz |
| Disponibilité des produits : | Stock - Normalement stocké dans l'entrepôt de distribution |

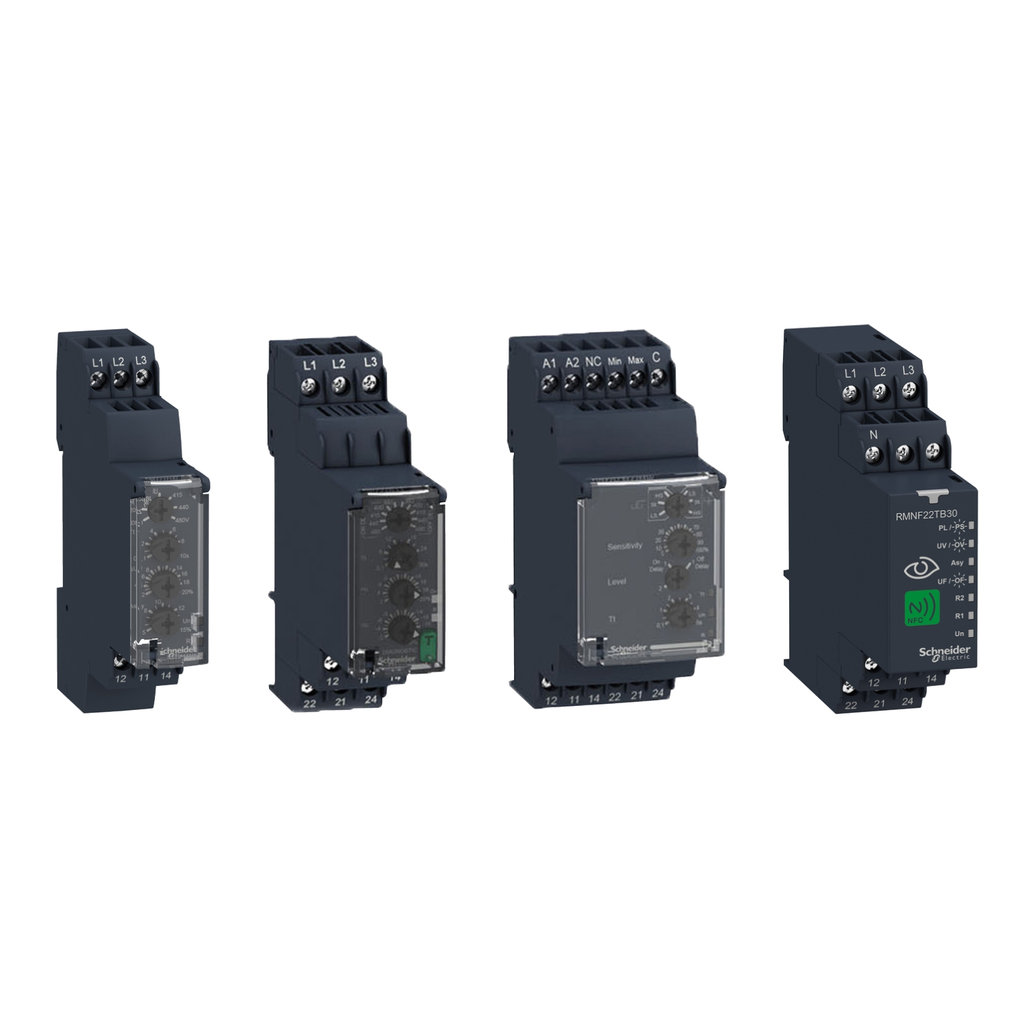

| Gamme de produits : | Relais de contrôle d'harmonie |
| Nom du relais : | RM22TR |
| Type de relais : | relais de commande |
| Réinitialisation du temps : | 1500 ms à tension maximale |
| Temps de réponse : | ≤ 300 ms ≤ 300 ms |
| Retournabilité : | Oui |
| Délai de démarrage à la mise sous tension : | 650 ms |
| Réglage de la précision du seuil de commutation : | +/- 10 % de la pleine échelle |
| Réglage de la précision du délai : | 10 P |
| Version du logiciel : | EIME v5.8.1 |
| Fréquence d'alimentation : | 50...60 Hz +/- 10 % |
| Limites de tension d'alimentation : | 304-576 V CA |
| Emballages durables : | Oui |
| Capacité de commutation en Virginie : | 2000 VA |
| Tension de réglage du seuil : | 2...20 % des non sélectionnés |
| Empreinte carbone totale du cycle de vie : | 71 kg CO2 eq. |
| Plage de tension : | 380...480 V entre phases |
| Garantie en mois : | 18 |
| Composition des contacts : | 2 C/O |
| Plage de mesure 4 : | Tension alternative de 380 à 480 V |
| Code Pep : | ENVPEP2506066EN |
| Version de la base de données : | 2016-11 |
| Date de vérification Pep : | 2019-05-01 |
| Version PCR : | PCR-ed3-EN-2015 04 02 |
| Version PSR : | PSR-0005-ed2-EN-2016 03 29 |
| Type de vérification pour le Pep : | examen interne indépendant |
| Source de données : | produit extrapolé |
| Description de l'unité fonctionnelle : | Pour activer/désactiver les contacts électriques lorsque des conditions de fonctionnement anormales sont détectées pendant 10 ans et un taux d'utilisation de 100 %. |
| Quantité d'unité fonctionnelle : | 1 |
| Unité fonctionnelle : | unité (unité) |
| Durée de vie de référence, en Y : | 10 |
| Consommation d'énergie sur la durée de vie du produit, en kWh : | 140,16 |
| Modèle énergétique - Fabrication [A1-a3] : | Modèle énergétique utilisé : Indonésie |
| Modèle énergétique - Installation [A5] : | Mix électrique ; CA ; < 1 kV ; UE-27 |
| Modèle énergétique - Utiliser [B6] : | Mix électrique ; CA ; < 1 kV ; UE-27 |
| Modèle énergétique - Fin de vie [C1-c4] : | Mix électrique ; CA ; < 1 kV ; UE-27 |

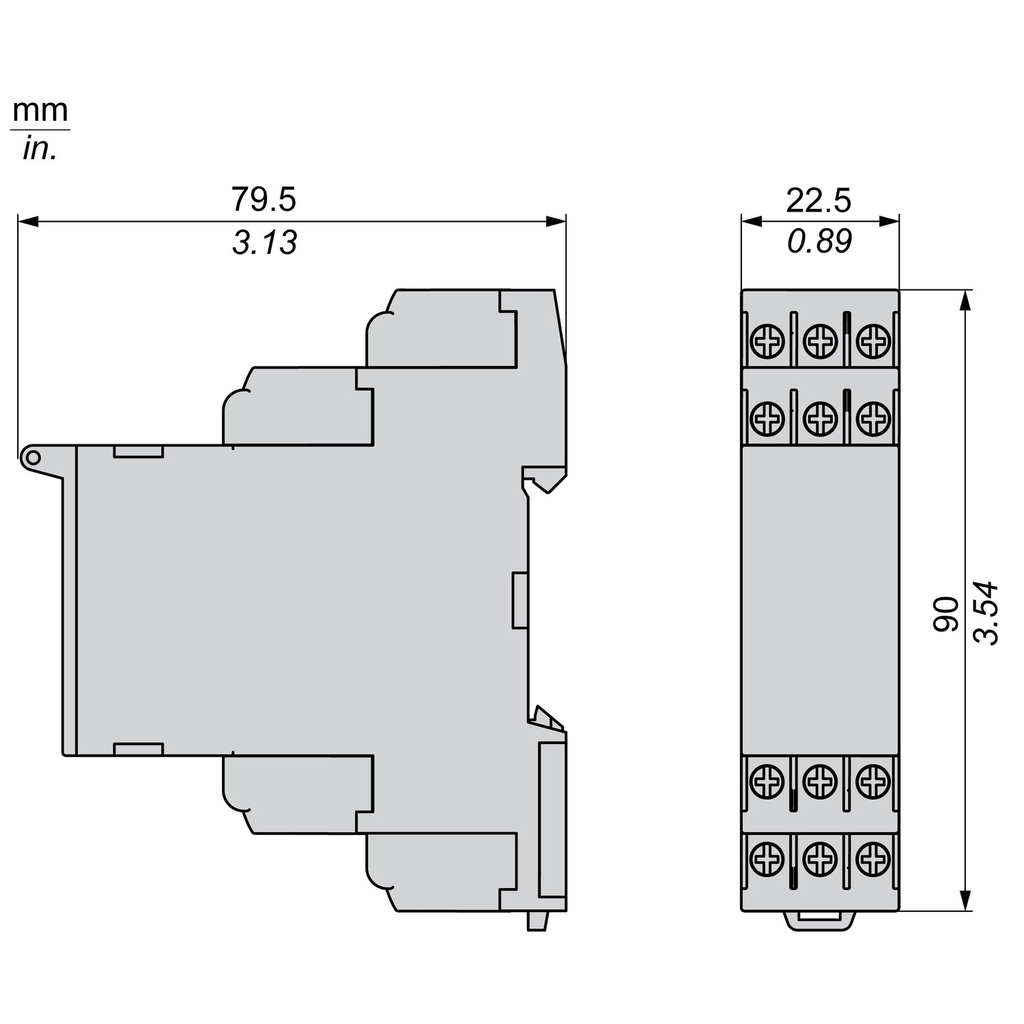

| Largeur nominale : | 22,5 mm |
| Utilisation nette d'eau douce (M3) Utilisation d'énergie opérationnelle [B6] : | 248.992 |
| Déchets non dangereux éliminés (kg) Consommation d'énergie opérationnelle [B6] : | 256.032 |
| Utilisation totale des ressources énergétiques primaires non renouvelables (énergie primaire et ressources énergétiques primaires utilisées comme matières premières) (MJ) Utilisation d'énergie opérationnelle [B6] : | 1197.12 |
| Utilisation totale d'énergie primaire au cours du cycle de vie (MJ) Utilisation d'énergie opérationnelle [B6] : | 1371,52 |
| Utilisation totale des ressources énergétiques primaires renouvelables (énergie primaire et ressources énergétiques primaires utilisées comme matières premières) (MJ) Utilisation d'énergie opérationnelle [B6] : | 174,4 |
| Utilisation d’énergie primaire non renouvelable, à l’exclusion des ressources énergétiques primaires non renouvelables utilisées comme matières premières (MJ) Utilisation d’énergie opérationnelle [B6] : | 1197.12 |
| Utilisation d’énergie primaire renouvelable, à l’exclusion des ressources d’énergie primaire renouvelable utilisées comme matières premières (MJ) Utilisation d’énergie opérationnelle [B6] : | 174,4 |
| Pollution de l'eau (M3) Utilisation de l'énergie opérationnelle [B6] : | 2833,6 |
