| Type de sonde de température : | Pt 100 - 3 fils |
| Résistance d'isolement : | > 500 MΩ 500 V CC entre l'alimentation et la sortie relais (IEC 60255-5) || > 500 MΩ 500 V CC entre la mesure et la sortie relais (IEC 60664-1) || > 1 MΩ 500 V CC entre l'alimentation et la mesure (IEC 60255-5) || > 500 MΩ 500 V CC entre l'alimentation et la sortie relais (IEC 60664-1) || > 500 MΩ 500 V CC entre la mesure et la sortie relais (IEC 60255-5) || > 1 MΩ 500 V CC entre l'alimentation et la mesure (IEC 60664-1) |
| Taux de fonctionnement : | <= 360 opérations/heure à pleine charge |
| Voyant d'état : | 1 LED verte : alimentation activée || 1 LED jaune : température correcte (R1 élevée) || 1 LED jaune : température correcte (R2 basse) |

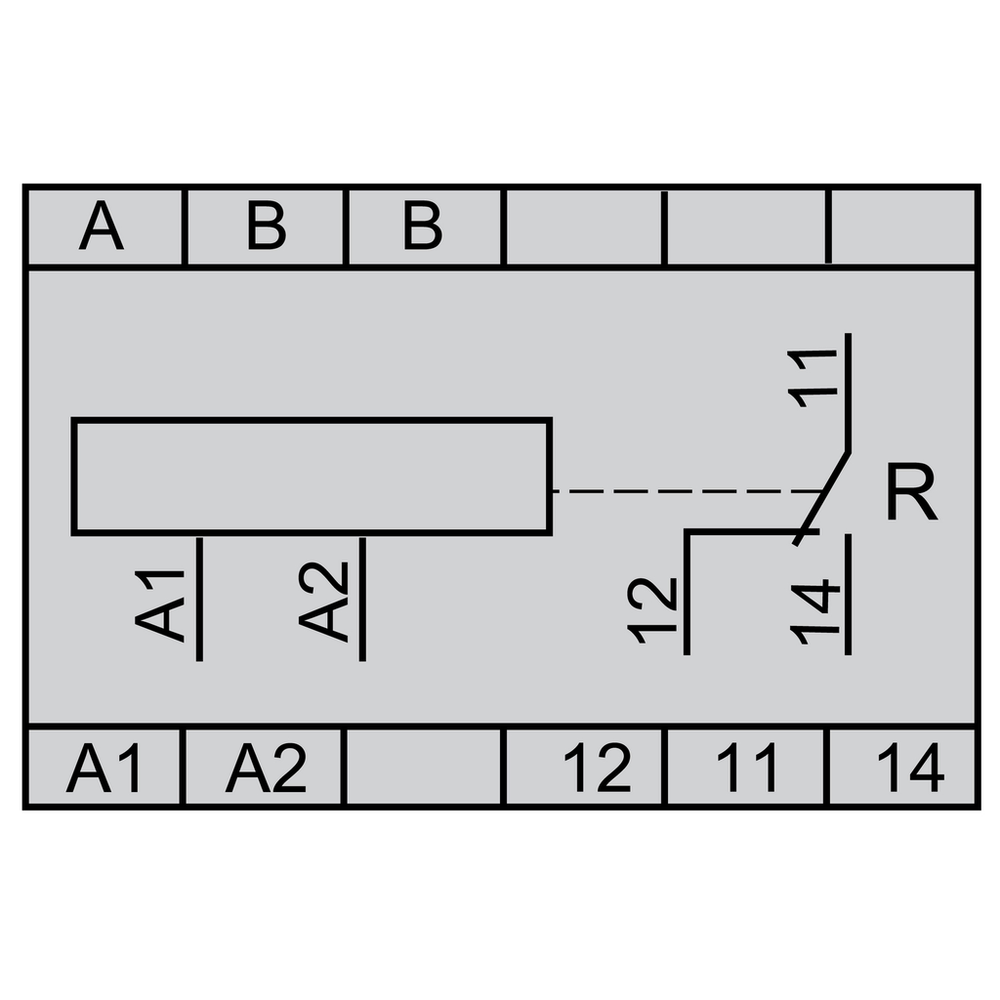

| Contacts de sortie : | 1 C/O |
| Matériaux de contact : | sans cadmium |
| Dispositif installé : | Longueur du câble de la sonde Pt 100 ≤ 10 m |
| Réinitialisation du temps : | 8 s |
| Marquage : | CE : CEM 89/336/CEE || CE : 73/23/CEE |
| Temps de réponse : | <= 3,5 s + Tt (en cas de défaut de température) || <= 3,5 s (à la disparition du défaut) |
| Position de fonctionnement : | toute position sans déclassement |
| Tension de commutation maximale : | 250 V CA/CC |
| Type de contrôle : | sans bouton de test |
| Connexions - Bornes : | Bornes à vis, 1 x 0,5...1 x 4 mm² AWG 20...AWG 11) rigides sans extrémité de câble || Bornes à vis, 2 x 0,5...2 x 2,5 mm² AWG 20...AWG 14) rigides sans extrémité de câble || Bornes à vis, 1 x 0,2...1 x 2,5 mm² AWG 24...AWG 12) souples avec extrémité de câble || Bornes à vis, 2 x 0,2...2 x 1,5 mm² AWG 24...AWG 16) souples avec extrémité de câble |
| [Us] Tension d'alimentation nominale : | 24...240 V CA/CC 50/60 Hz, non auto-alimenté |
| [Ui] Tension d'isolation nominale : | 250 V IEC 60664-1 |
| Catégorie de surtension : | III IEC 60664-1 |
| Isolation : | isolation galvanique entre l'alimentation et la mesure |
| Limites de tension d'alimentation : | 20,4-264 V CA || 21,6-264 V CC |
| Support de montage : | Rail DIN symétrique de 35 mm conforme à la norme IEC 60715 |
| Courant de sortie nominal : | 5 A |
| Durabilité mécanique : | 30 000 000 cycles |
| Matériau du boîtier : | plastique autoextinguible |
| Résistance aux bornes : | température de 1,33 kΩ |
| Limites de tension du circuit de commande : | - 10 % + 10 % Un DC || - 15 % + 10 % Un AC |
| Précision de mesure : | +/- 2 °C |

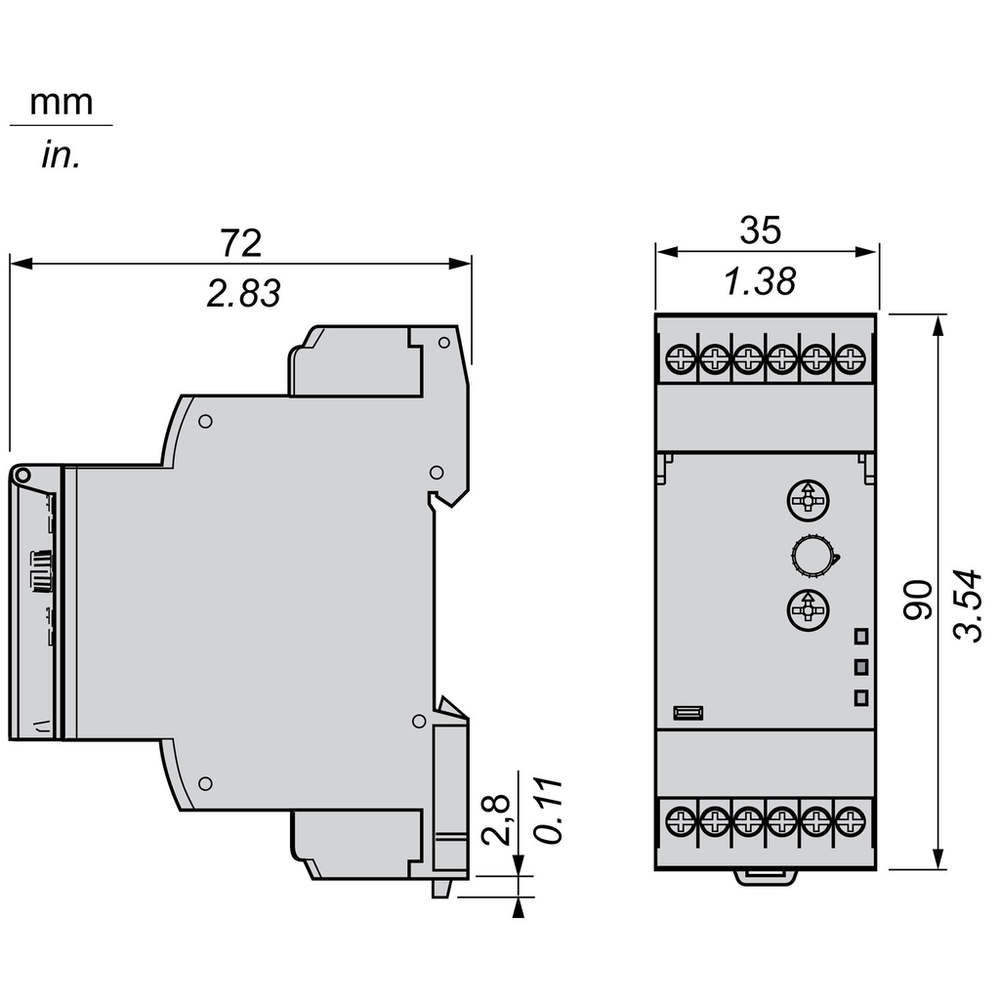

| Largeur : | 35 mm |
| Couple de serrage : | 0,6-1 N.m IEC 60947-1 |
| Consommation électrique maximale en W : | 0,6 W CC |
| Durabilité électrique : | 100 000 cycles |
| Délai de démarrage à la mise sous tension : | 0,2 s |
| Fréquence d'alimentation : | 50/60 Hz +/- 10 % |
