| Identifiants de type Persona : | BM9, UE, LC, OM, OM8, PB, SC, SI, VR |
| Noms des types de personnages : | Exploitant de bornes de recharge, utilisateur final, entrepreneur, fabricant d'équipement d'origine (OEM) - Fabricant de panneaux de commande, monteur de panneaux, électricien, intégrateur de systèmes, partenaire informatique |
| Identifiant de segmentation du marché : | COMMERCIAL, INDUSTRIEL |
| Segmentation du marché : | Commercial, industriel |
| Compatibilité électromagnétique : | Immunité pour les environnements résidentiels, commerciaux et industriels légers conforme à la norme CEI 61000-6-1 ; immunité pour les environnements industriels conforme à la norme CEI 61000-6-2 ; norme d'émission pour les environnements résidentiels, commerciaux et industriels légers (à l'exception des émissions rayonnées) conforme à la norme CEI 61000-6-3 ; norme d'émission pour les environnements industriels conforme à la norme CEI 61000-6-4 ; essai d'immunité aux surtensions - niveau d'essai : 4 kV niveau 4 (mode commun) conforme à la norme CEI 61000-4-5 ; essai d'immunité aux surtensions - niveau d'essai : 2 kV niveau 4 (mode différentiel) conforme à la norme CEI 61000-4-5 ; essai d'immunité aux champs électromagnétiques radiofréquences rayonnés - niveau d'essai : 10 V/m niveau 3 conforme à la norme CEI 61000-4-3 ; essai d'immunité aux transitoires/rafales électriques rapides - niveau d'essai : 4 kV niveau 4 (direct) conforme à la norme CEI 61000-4-4. Test d'immunité aux transitoires rapides/aux rafales - niveau de test : 2 kV niveau 4 (couplage capacitif) conforme à la norme CEI 61000-4-4, émissions conduites et rayonnées classe B groupe 1 conforme à la norme CISPR 11, émissions conduites et rayonnées classe B conforme à la norme CISPR 22 |
| Résistance d'isolement : | > 100 MΩ 500 V CC IEC 60255-27, > 100 MΩ 500 V CC IEC 60255-27, > 100 MΩ 500 V CC IEC 60255-27, > 100 MΩ 500 V CC IEC 60255-27> 100 MΩ 500 V CC IEC 60255-27, > 100 MΩ 500 V CC IEC 60255-27, > 100 MΩ 500 V CC IEC 60255-27, > 100 MΩ 500 V CC IEC 60255-27 |
| Marquage : | DEEE, Chine, RoHS |
| Erreur de mesure : | +/- 1 %/V en fonction de la variation de tension, +/- 1 %/V en fonction de la variation de tension, +/- 1 %/V en fonction de la variation de tension, 0,05 %/°C en fonction de la variation de température |
| Précision de répétition : | Circuit d'entrée et de mesure à +/- 0,5 %, circuit d'entrée et de mesure à +/- 0,5 %, circuit d'entrée et de mesure à +/- 0,5 %, circuit d'entrée et de mesure à +/- 0,5 % |
| Temps de réponse : | ≤ 500 ms (en cas de défaut), ≤ 500 ms (en cas de défaut) ≤ 500 ms (en cas de défaut), ≤ 500 ms (en cas de défaut) |
| Réglage de la précision du seuil de commutation : | +/- 10 % de la pleine échelle, +/- 10 % de la pleine échelle |
| Couple de serrage : | 0,6-1 N.m IEC 60947-1, 5,3-8,9 lbf.in |
| Catégorie d'utilisation : | AC-15 250-250 V CA 3-3 A conforme à la norme IEC 60947-5-1 ; DC-13 24-24 V CC 2-2 A conforme à la norme IEC 60947-5-1 ; AC-1 250-250 V CA 8-8 A conforme à la norme IEC 60947-4-1 ; DC-1 24-24 V CC 5-5 A conforme à la norme IEC 60947-4-1. |
| Bornes de connexion : | Connecteurs à vis, bornes à vis, 2 x 0,5...2 x 2,5 mm² (20 AWG...14 AWG), rigides sans cosse à vis, 2 x 0,2...2 x 1,5 mm² (24 AWG...16 AWG), souples avec cosse à vis, 1 x 0,5...1 x 4 mm² (20 AWG...12 AWG), rigides sans cosse à vis, 1 x 0,2...1 x 2,5 mm² (24 AWG...14 AWG), souples avec cosse à vis |
| Agence de certification : | UL, EAC, CSA, DNV, CCC, RCM, CE, UKCA |
| Empreinte carbone de la phase de distribution A4 : | 0,09322122389262412, 0,1 kg CO2 eq. |
| Empreinte carbone de la phase de fin de vie C1 à C4 : | 0,32069967545303313, 0,3 kg CO2 eq. |
| Empreinte carbone de la phase d'installation A5 : | 0 kg CO2 eq., 0,000863031796408218 |
| Empreinte carbone de la phase de fabrication A1 à A3 : | 3 kg CO2 eq., 2,75892548140744 |
| Empreinte carbone de la phase d'utilisation B2 B3 B4 B6 : | 41 kg CO2 eq., 40,75904111642341 |
| État des données locales : | Publiable |
| Date de publication locale : | 10 août 2026 |
| Indicateur de retour : | Y |
| Weee Scope : | Dehors |
| Catégorie de produits Weee : | 5 |
| Périmètre du champ d'application : | Du moins en Europe |
| Affichage de disponibilité Eoli : | Oui |
| Document de référence en fin de vie : | ENVEOLI2506066EN |
| Atteindre le statut de conformité totale : | La référence contient des substances extrêmement préoccupantes à des concentrations supérieures au seuil |
| Identifiant du statut de conformité totale : | CONTIENT_SVHC |
| Directive de conformité REACH : | La référence contient des substances extrêmement préoccupantes à des concentrations supérieures au seuil |
| RoHS Europe dans le champ d'application : | Non |
| Statut RoHS UE : | Conforme par exemption |
| Date de conformité RoHS UE : | 1930 |
| État de conformité totale RoHS UE : | Conforme par exemption |
| Norme RoHS chinoise en vigueur : | Oui |
| Étiquette RoHS chinoise : | 5 |
| Avec du carton recyclé : | Oui |
| Sans plastique à usage unique : | Oui |
| Ce produit contribue à la réduction et à la diminution des émissions. : | Non |
| Identifiant du niveau : | 1 |
| Étage : | 1 |
| ID d'option de fonction : | STANDARD |
| Option de fonction : | Standard |
| Identifiant du kit de produit : | N |
| Code de compatibilité : | RM22 |
| Matériaux de contact : | sans cadmium |
| Type de contrôle : | avec bouton de diagnostic |
| Tension d'essai diélectrique : | 2 kV CA 50/60 Hz, 1 min CEI 60255-27 |
| Durabilité électrique : | 100 000 cycles |
| Matériau du boîtier : | polycarbonate |
| Hystérèse : | Réglage du seuil ajustable de 5 à 50 % |
| Immunité aux micro-ruptures : | 10 ms inférieurs ou égaux |
| Isolation : | entre l'offre et la mesure |
| Signalisation locale : | LED jaune : relais activé ; LED verte : alimentation activée |
| Plage de mesure : | 0,05...5 V CA/CC |
| Durabilité mécanique : | 10 000 000 cycles |
| Support de montage : | Rail DIN symétrique de 35 mm conforme à la norme IEC 60715 |
| Position de fonctionnement : | toute position sans déclassement |
| Catégorie de surtension : | III conforme à la norme IEC 60664-1 |
| Phase : | 1 phase |
| Consommation électrique en VA : | 3,5-3,5 VA CA |
| Disponibilité des produits : | Hors stock - Ne se trouve généralement pas dans l'entrepôt de distribution |
| Type de produit ou de composant : | relais de commande de tension |

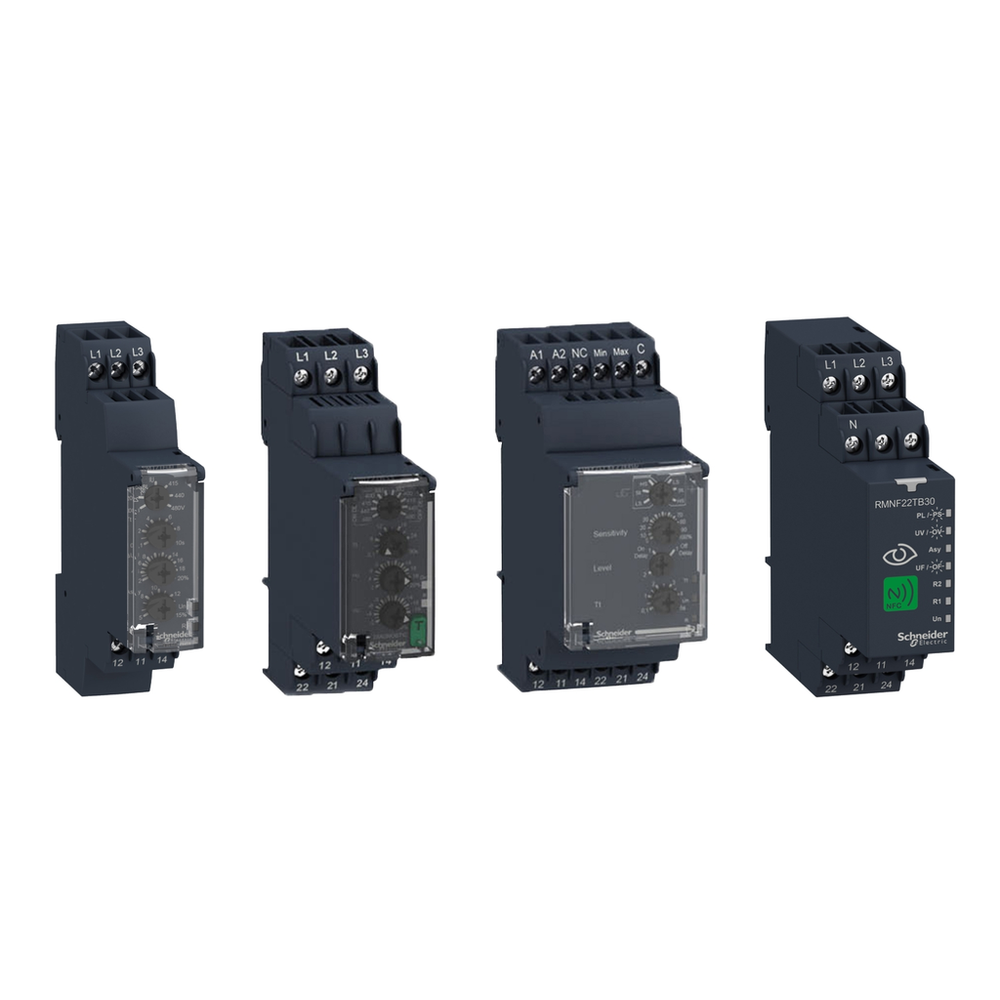

| Gamme de produits : | Relais de contrôle d'harmonie |
| Paramètres surveillés par relais : | détection de surtension |

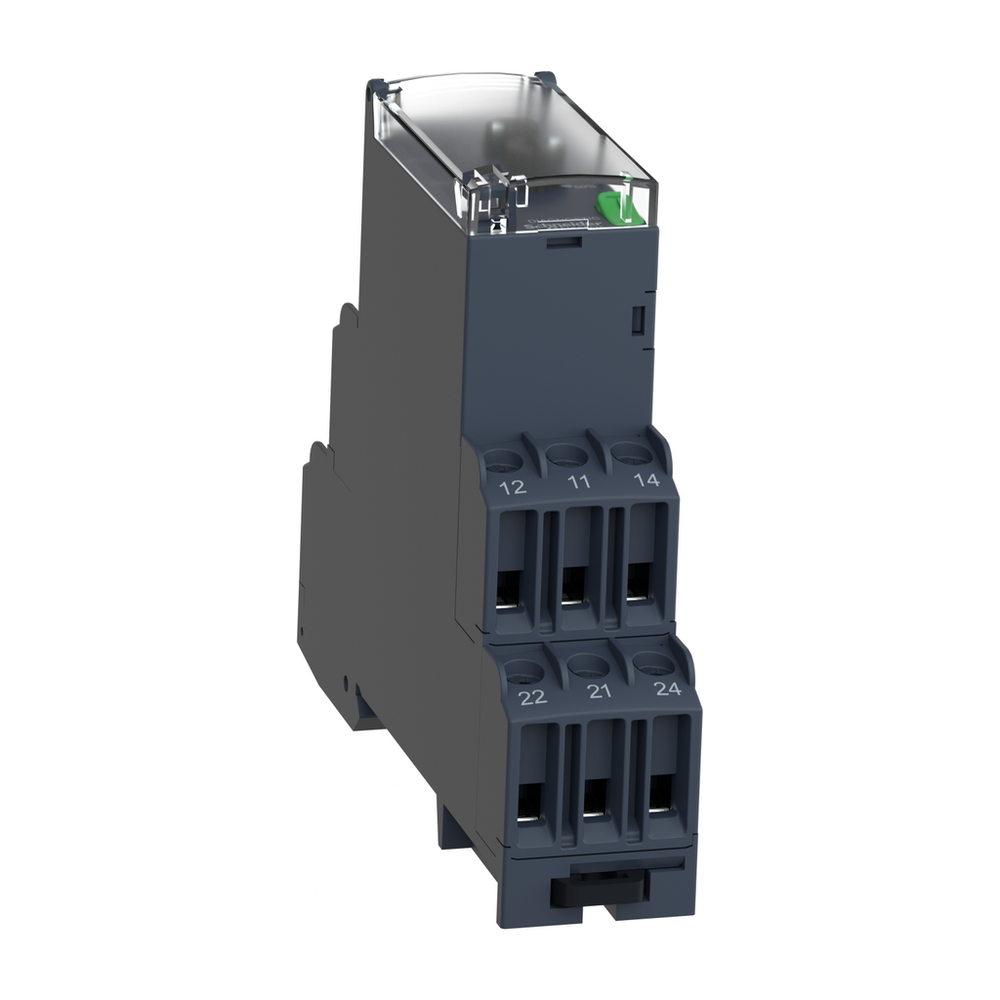

| Nom du relais : | RM22UA |
| Réinitialisation du temps : | 1500 ms à la tension nominale maximale |

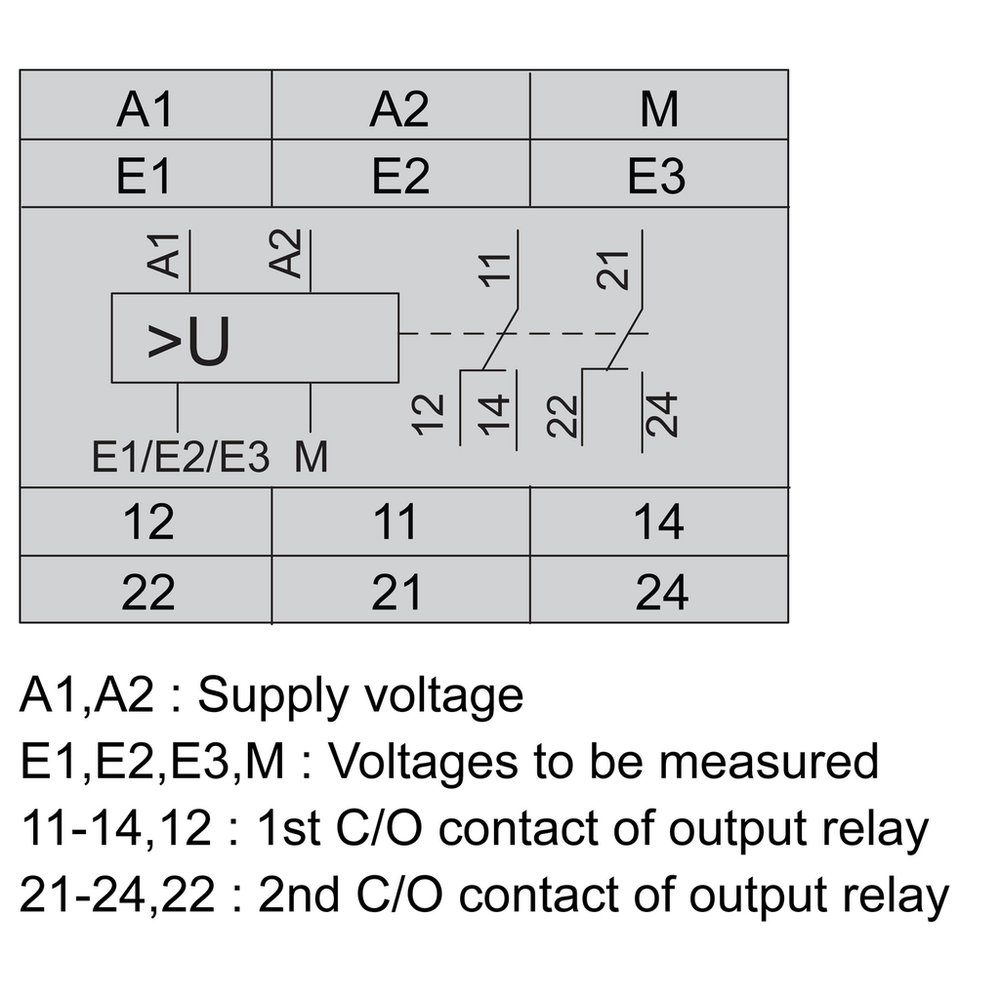

| Résistance aux bornes : | Bornes E1-M de 5 kΩ, bornes E2-M de 30 kΩ, bornes E3-M de 50 kΩ |
| Retournabilité : | Oui |
| Données de fiabilité en matière de sécurité : | MTTF = 308,2 ans |
| Résistance aux chocs : | 15 gn 11 ms) hors service IEC 60068-2-275 gn 11 ms) en service IEC 60068-2-27 |
| Version du logiciel : | v6.2.5-6 |
| Type de circuit d'alimentation : | DC |
| Limites de tension d'alimentation : | 20,4-264 V CA/CC |
| Emballages durables : | Oui |
| Capacité de commutation en Virginie : | 2000 VA |
| Réglage du seuil : | 10...100 % |
| Type de temporisation : | sans |
| Empreinte carbone totale du cycle de vie : | 44 kg CO2 eq. |
| Résistance aux vibrations : | 0,075 mm (10-58,1 Hz) hors service (IEC 60068-2-61) ; 58,1-150 Hz hors service (IEC 60068-2-60) ; 0,035 mm (10-60,1 Hz) en service (IEC 60068-2-60) ; 0,5 mm (60,1-150 Hz) en service (IEC 60068-2-6). |
| Version de la base de données : | 2024-01 |
| Source de données : | produit extrapolé |

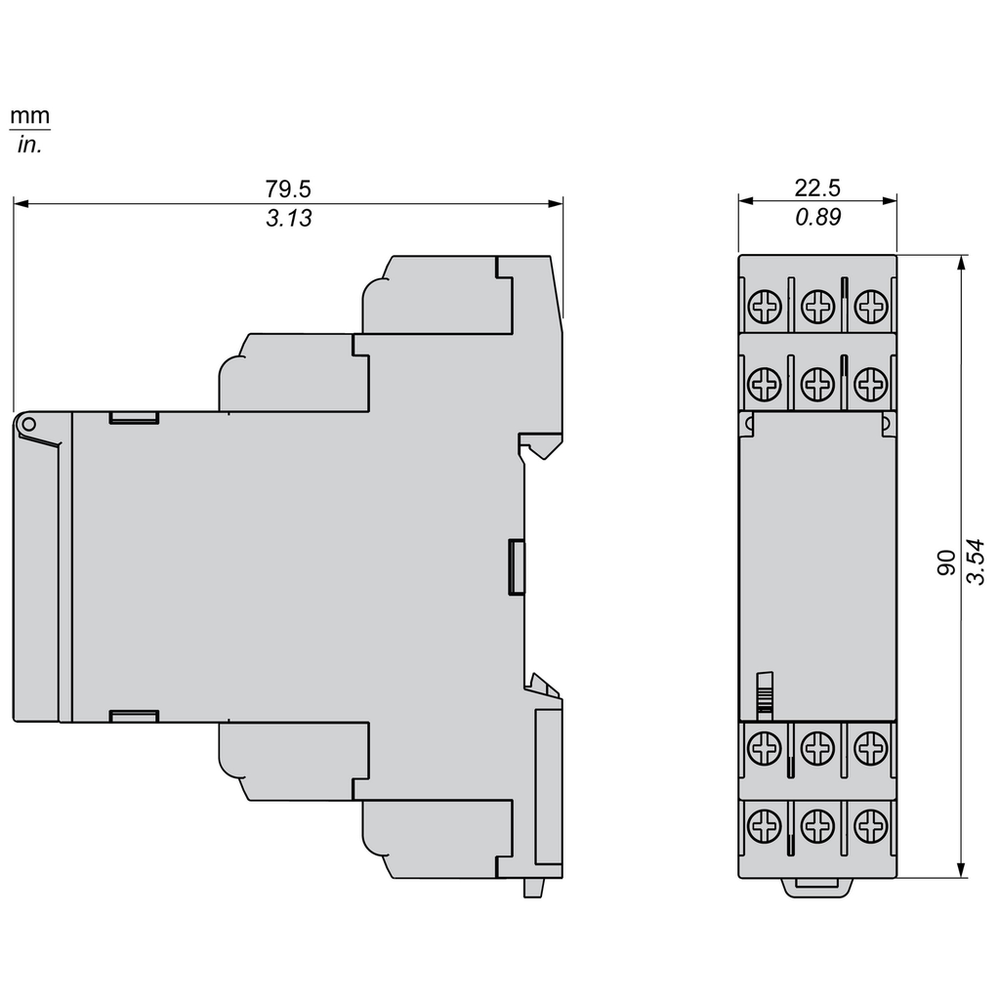

| Taille nominale : | 90 mm |
| Hauteur utile : | 90 mm |
| Largeur nominale : | 22,5 mm |
| Largeur réelle : | 22,5 mm |
| Nombre d'unités dans l'emballage. : | 1 |
| Code douanier : | 8536410060 |
| Délai de démarrage à la mise sous tension : | 600 ms |
| Garantie en mois : | 18 |
| Description de l'unité fonctionnelle : | Pour activer/désactiver les contacts électriques lorsque des conditions de fonctionnement anormales sont détectées pendant 10 ans et un taux d'utilisation de 80 %. |
| Quantité d'unité fonctionnelle : | 1 |
| Unité fonctionnelle : | unité |
| Durée de vie de référence en Y : | 10 |
| Potentiel de recyclabilité en % : | 18 |
