| Identifiants de type Persona : | BM9, UE, LC, OM, OM8, PB, SC, SI, VR |
| Noms des types de personnages : | Exploitant de bornes de recharge, utilisateur final, entrepreneur, fabricant d'équipement d'origine (OEM) - Fabricant de panneaux de commande, monteur de panneaux, électricien, intégrateur de systèmes, partenaire informatique |
| Identifiant de segmentation du marché : | COMMERCIAL, INDUSTRIEL |
| Segmentation du marché : | Commercial, industriel |
| Tension d'essai diélectrique : | 2 kV CA 50 Hz, 1 minute CEI 60255-5, 2 kV CA 50 Hz, 1 minute CEI 60664-1 |
| Compatibilité électromagnétique : | Norme d'émission pour les environnements industriels conforme à la norme CEI 61000-6-4, norme d'émission pour les environnements résidentiels, commerciaux et industriels légers conforme à la norme CEI 61000-6-3, immunité pour les environnements industriels conforme à la norme NF EN/CEI 61000-6-2 |
| Immunité aux micro-ruptures : | 100 ms CC, 90 ms CA |
| Résistance d'isolement : | > 500 MΩ 500 V CC entre l'alimentation et la sortie relais IEC 60255-5, > 500 MΩ 500 V CC entre l'alimentation et la sortie relais IEC 60255-5, > 500 MΩ 500 V CC entre l'alimentation et la sortie relais IEC 60255-5, > 500 MΩ 500 V CC entre l'alimentation et la sortie relais IEC 60255-5, > 500 MΩ 500 V CC entre l'alimentation et la sortie relais IEC 60255-5, > 500 MΩ 500 V CC entre la mesure et la sortie relais IEC 60664-1, > 500 MΩ 500 V CC entre la mesure et la sortie relais IEC 60664-1, > 500 MΩ 500 V CC entre la mesure et la sortie relais IEC 60664-1, > 500 MΩ 500 V CC entre la mesure et la sortie relais IEC 60664-1, > 1 MΩ 500 V CC entre l'alimentation et la mesure IEC 60255-5, > 1 MΩ 500 V CC entre l'alimentation et la mesure IEC 60255-5, > 1 MΩ 500 V CC entre l'alimentation et la mesure IEC 60255-5, > 1 MΩ 500 V CC entre l'alimentation et la mesure IEC 60255-5, > 1 MΩ 500 V CC entre l'alimentation et la mesure IEC 60255-5, > 500 MΩ 500 V CC entre l'alimentation et la sortie relais IEC 60664-1, > 500 MΩ 500 V CC entre l'alimentation et la sortie relais IEC 60664-1, > 500 MΩ 500 V CC entre l'alimentation et la sortie relais IEC 60664-1, > 500 MΩ 500 V CC entre l'alimentation et la sortie relais IEC 60664-1, > 500 MΩ 500 V CC entre l'alimentation et la sortie relais IEC 60664-1, > 500 MΩ 500 V CC entre la mesure et la sortie relais IEC 60255-5, > 500 MΩ 500 V CC entre la mesure et la sortie relais IEC 60255-5, > 500 MΩ 500 V CC entre la mesure et la sortie relais IEC 60255-5, > 500 MΩ 500 V CC entre la mesure et la sortie relais IEC 60255-5, > 500 MΩ 500 V CC entre la mesure et la sortie relais IEC 60255-5, > 1 MΩ 500 V CC entre l'alimentation et la mesure IEC 60664-1, > 1 MΩ 500 V CC entre l'alimentation et la mesure IEC 60664-1, > 1 MΩ 500 V CC entre l'alimentation et la mesure IEC 60664-1, > 1 MΩ 500 V CC entre l'alimentation et la mesure IEC 60664-1, > 1 MΩ 500 V CC entre l'alimentation et la mesure IEC 60664-1 > 500 MΩ 500 V CC entre l'alimentation et la sortie relais IEC 60255-5, > 500 MΩ 500 V CC entre l'alimentation et la sortie relais IEC 60255-5, > 500 MΩ 500 V CC entre l'alimentation et la sortie relais IEC 60255-5, > 500 MΩ 500 V CC entre l'alimentation et la sortie relais IEC 60255-5, > 500 MΩ 500 V CC entre la mesure et la sortie relais IEC 60664-1, > 500 MΩ 500 V CC entre la mesure et la sortie relais (IEC 60664-1), > 1 MΩ 500 V CC entre l'alimentation et la mesure (IEC 60255-5), > 1 MΩ 500 V CC entre l'alimentation et la mesure (IEC 60255-5) |
| Signalisation locale : | LED jaune : relais activé, LED verte : alimentation activée, LED jaune : minuterie activée |
| Marquage : | CE : 73/23/CEE, CE : CEM 89/336/CEE |
| Précision de mesure : | +/- 10 % de la valeur pleine échelle, +/- 20 % pour la gamme HS, +/- 10 % de la valeur pleine échelle, +/- 20 % pour la gamme HS |
| Plage de mesure : | 0,25…1000 kΩ, 250 Ω…1 MΩ |
| Taux de fonctionnement : | ≤ 360 opérations/heure à pleine charge, ≤ 360 opérations/heure à pleine charge ≤ 360 opérations/heure à pleine charge, ≤ 360 opérations/heure à pleine charge |
| Précision de répétition : | Délai de +/- 2 %, délai de +/- 2 %, délai de +/- 2 %, délai de +/- 2 % |
| Données de fiabilité en matière de sécurité : | B10d = 170 000, MTTFd = 182,6 ans |
| Échelle de sensibilité : | 0,25...5 kOhm LS (faible sensibilité), 5...100 kOhm St (sensibilité standard), 50...1000 kOhm HS (haute sensibilité) |
| Catégorie d'utilisation : | AC-12 IEC 60947-5-1, AC-13 IEC 60947-5-1, AC-14 IEC 60947-5-1, AC-15 IEC 60947-5-1, DC-12 IEC 60947-5-1, DC-13 IEC 60947-5-1 |
| Bornes de connexion : | Bornes à vis, 1 x 0,5...1 x 4 mm² AWG 20...AWG 11) rigides sans extrémité de câble, bornes à vis, 2 x 0,5...2 x 2,5 mm² AWG 20...AWG 14) rigides sans extrémité de câble, bornes à vis, 2 x 0,2...2 x 1,5 mm² AWG 24...AWG 16) souples avec extrémité de câble, bornes à vis, 1 x 0,2...1 x 2,5 mm² AWG 24...AWG 12) souple avec extrémité de câble, connecteurs à vis |
| Empreinte carbone de la phase de distribution A4 : | 0,017983, 0 kg CO2 eq. |
| Empreinte carbone de la phase de fin de vie C1 à C4 : | 0,25817, 0,3 kg CO2 eq. |
| Empreinte carbone de la phase d'installation A5 : | 0 kg CO2 eq., 0,044621 |
| Empreinte carbone de la phase de fabrication A1 à A3 : | 9 kg CO2 eq., 9,2602 |
| Empreinte carbone de la phase d'utilisation B2 B3 B4 B6 : | 34 kg CO2 eq., 33,508 |
| Agence de certification : | CSA, GL, UL, C-tick, GOST |
| État des données locales : | Publiable |
| Date de publication locale : | 12 janvier 2026 |
| Indicateur de retour : | Y |
| Drapeau de bas : | N |
| Politique boursière : | 2 |
| Empreinte carbone de la fabrication : | 9.2602 |
| Utiliser l'empreinte carbone : | 33.508 |
| Weee Scope : | Dehors |
| Catégorie de produits Weee : | 5 |
| Périmètre du champ d'application : | Du moins en Europe |
| Affichage de disponibilité Eoli : | Oui |
| Document de référence en fin de vie : | ENVEOLI1601004EN |
| Atteindre le statut de conformité totale : | La référence contient des substances extrêmement préoccupantes à des concentrations supérieures au seuil |
| Identifiant d'obtention du statut de conformité totale : | CONTIENT_SVHC |
| Directive de conformité REACH : | La référence contient des substances extrêmement préoccupantes à des concentrations supérieures au seuil |
| RoHS Europe dans le champ d'application : | Non |
| Statut RoHS UE : | Conforme par exemption |
| Date de conformité RoHS UE : | 1918 |
| État de conformité totale RoHS UE : | Conforme par exemption |
| Norme RoHS chinoise en vigueur : | Oui |
| Étiquette RoHS chinoise : | 5 |
| Avec du carton recyclé : | Oui |
| Sans plastique à usage unique : | Oui |
| Ce produit contribue à la réduction et à la diminution des émissions. : | Non |
| Identifiant du niveau : | 1 |
| Étage : | 1 |
| ID d'option de fonction : | STANDARD |
| Option de fonction : | Standard |
| Identifiant du kit de produit : | N |
| Code de compatibilité : | RM3 |
| Type et composition des contacts : | 2 C/O |
| Type de contrôle : | sans bouton de test |
| Durabilité électrique : | 100 000 cycles |
| Fonctionnalité : | détection par sonde résistive |
| Matériau du boîtier : | polycarbonate |
| Erreur de mesure : | 0,5 %/°C avec variation de température |
| Durabilité mécanique : | 30 000 000 cycles |
| Support de montage : | Rail DIN symétrique de 35 mm conforme à la norme IEC 60715 |
| Position de fonctionnement : | toute position sans déclassement |
| Catégorie de surtension : | III conforme à la norme IEC 60664-1 |
| Disponibilité des produits : | Stock - Normalement stocké dans l'entrepôt de distribution |
| Type de produit ou de composant : | relais de contrôle de niveau |

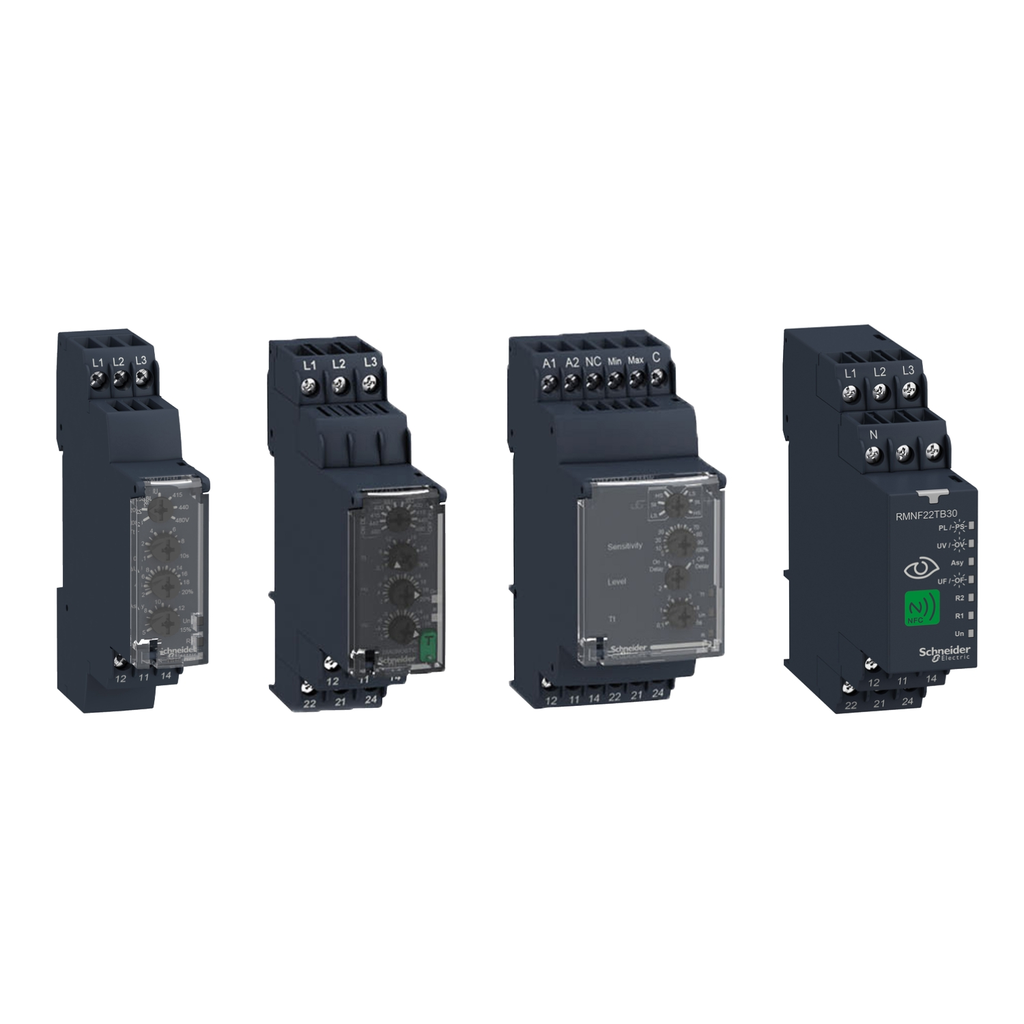

| Gamme de produits : | Relais de contrôle d'harmonie |
| Paramètres surveillés par relais : | détection par sondes résistives |

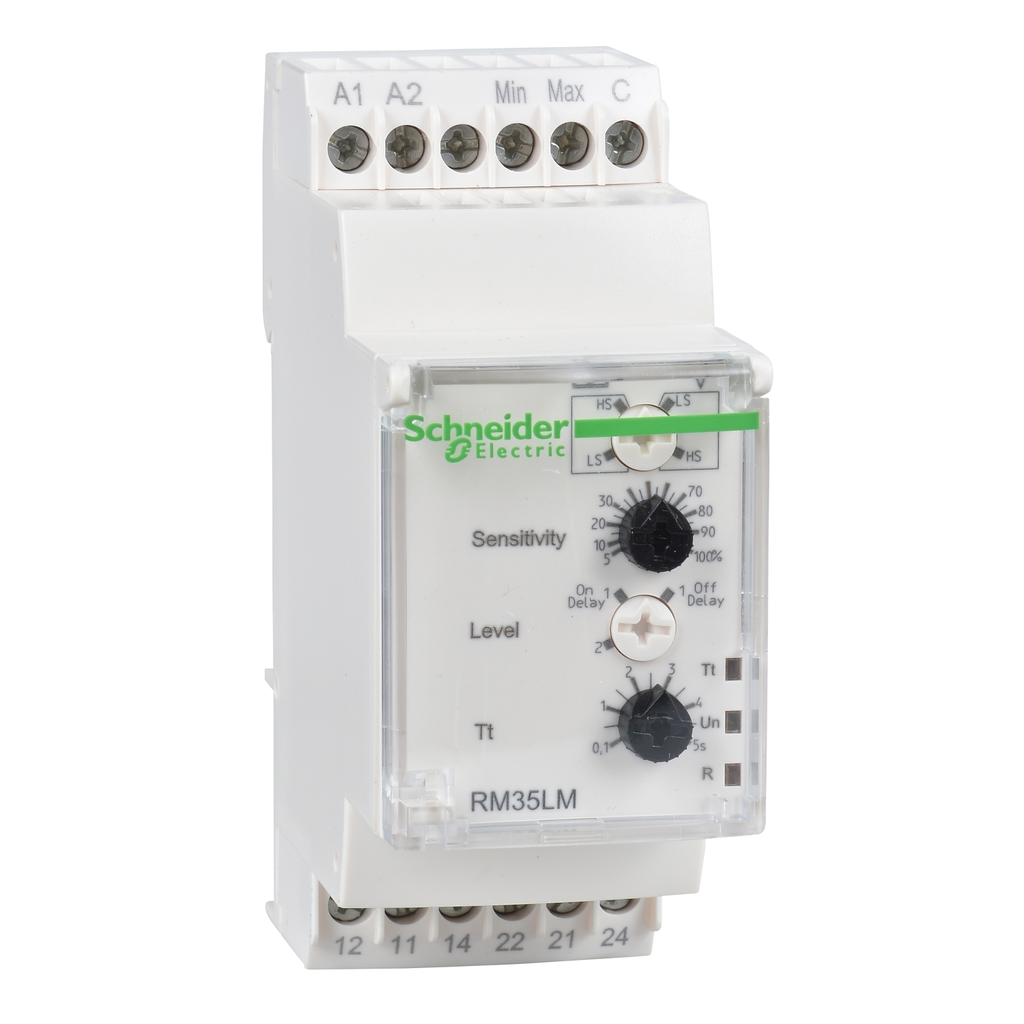

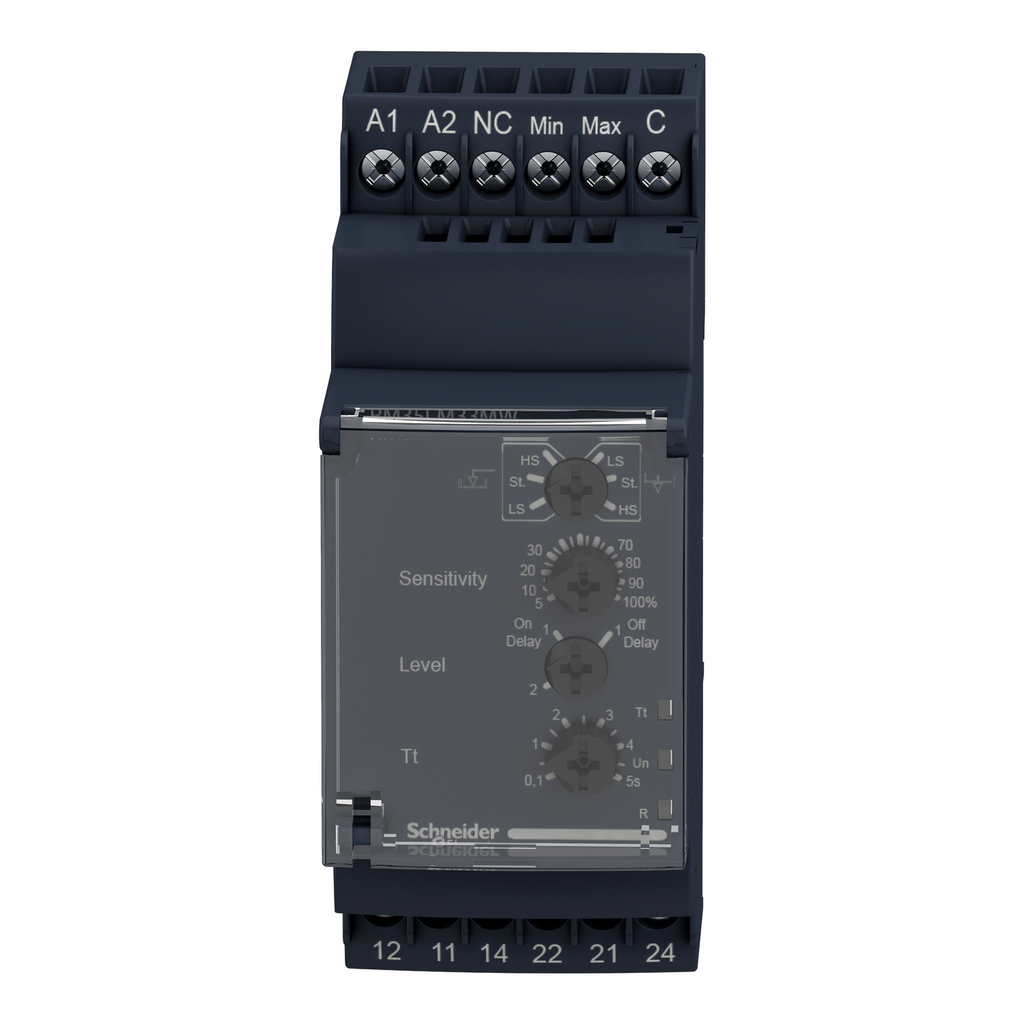

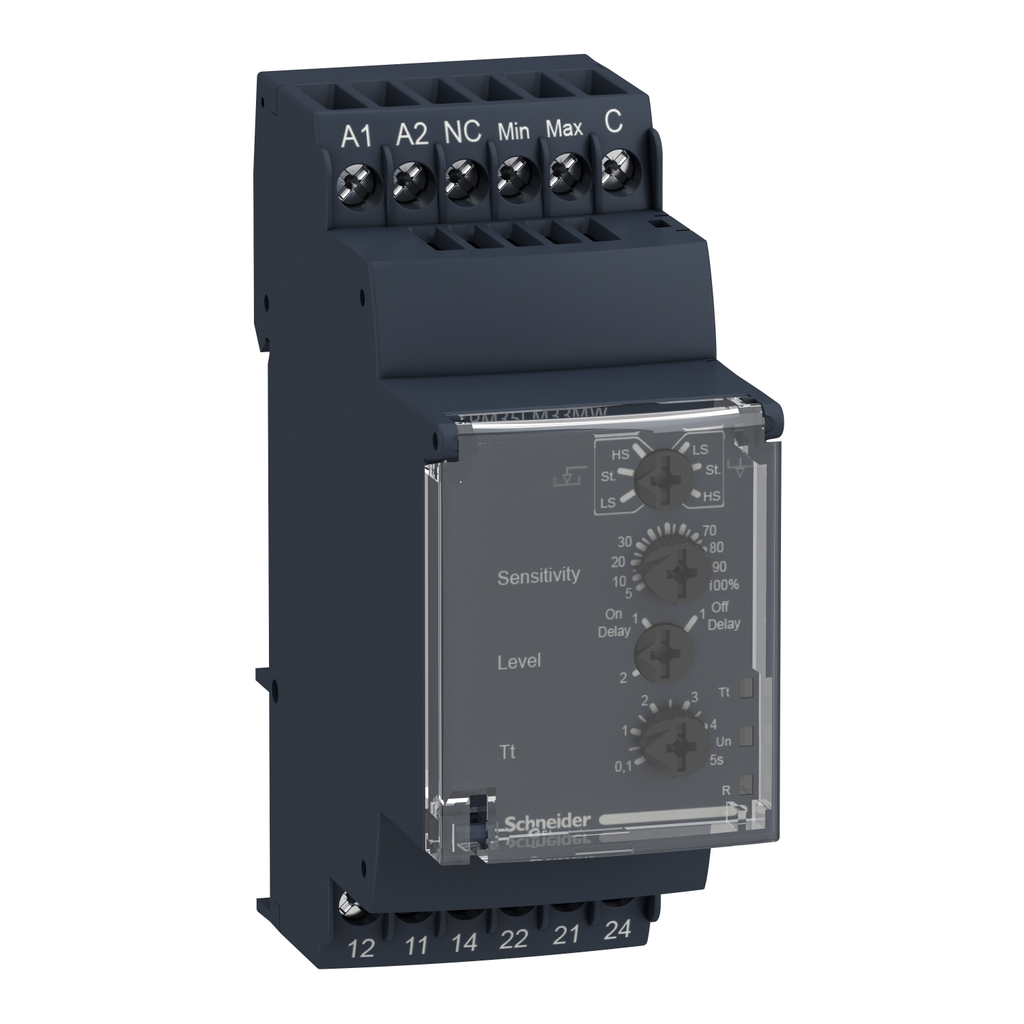

| Nom du relais : | RM35L |
| Type de relais : | relais de contrôle de niveau |
| Réinitialisation du temps : | 1750 ms |
| Retournabilité : | Oui |
| Délai de démarrage à la mise sous tension : | 0,6 s |
| Réglage de la sensibilité : | 5-100 % |
| Version du logiciel : | v5.9.4 |
| Limites de tension d'alimentation : | 20,4-264 V CA/CC |
| Emballages durables : | Oui |
| Capacité de commutation en Virginie : | 1250 VA |
| Couple de serrage : | 0,6-1 N.m IEC 60947-1 |
| Type de temporisation : | Délai réglable de 0,1 à 5 s, +/- 10 % Tt - délai en cas de défaut |
| Empreinte carbone totale du cycle de vie : | 43 kg CO2 eq. |
| Garantie en mois : | 18 |
| Code Pep : | ENVPEP1601004EN |
| Version de la base de données : | 2022-01 |
| Date de vérification Pep : | 2025-02-23 |
| Version PCR : | PEP-PCR-ed4-2021 09 06 |
| Version PSR : | PSR-0005-ed2-2016 03 29 |
| Type de vérification pour le Pep : | examen interne indépendant |
| Source de données : | produit de référence |
| Description de l'unité fonctionnelle : | Le relais RM35 est utilisé pour mesurer et surveiller les anomalies de fonctionnement (courant, tension, fréquence, phase, vitesse, température et niveau de liquide) et détecter celles qui empêchent la machine de fonctionner en cas de défaut. Il permet à l'utilisateur d'intervenir avant que des pannes graves et coûteuses ne surviennent. Ce produit fonctionne à 80 % en mode actif avec une consommation de 1 W pendant sa durée de vie de 10 ans, conformément à la norme IEC 60255-1. |
| Quantité d'unité fonctionnelle : | 1 |
| Unité fonctionnelle : | Unité |
| Durée de vie de référence, en Y : | 10 |
| Modèle énergétique - Fabrication [A1-a3] : | Mix électrique ; Mix de production ; Basse tension ; ID |
| Modèle énergétique - Installation [A5] : | Mix électrique ; Mix de production ; Basse tension ; UE-27 |
| Modèle énergétique - Utiliser [B6] : | Mix électrique ; Mix de production ; Basse tension ; UE-27 |
| Modèle énergétique - Fin de vie [C1-c4] : | Mix électrique ; Mix de production ; Basse tension ; UE-27 |

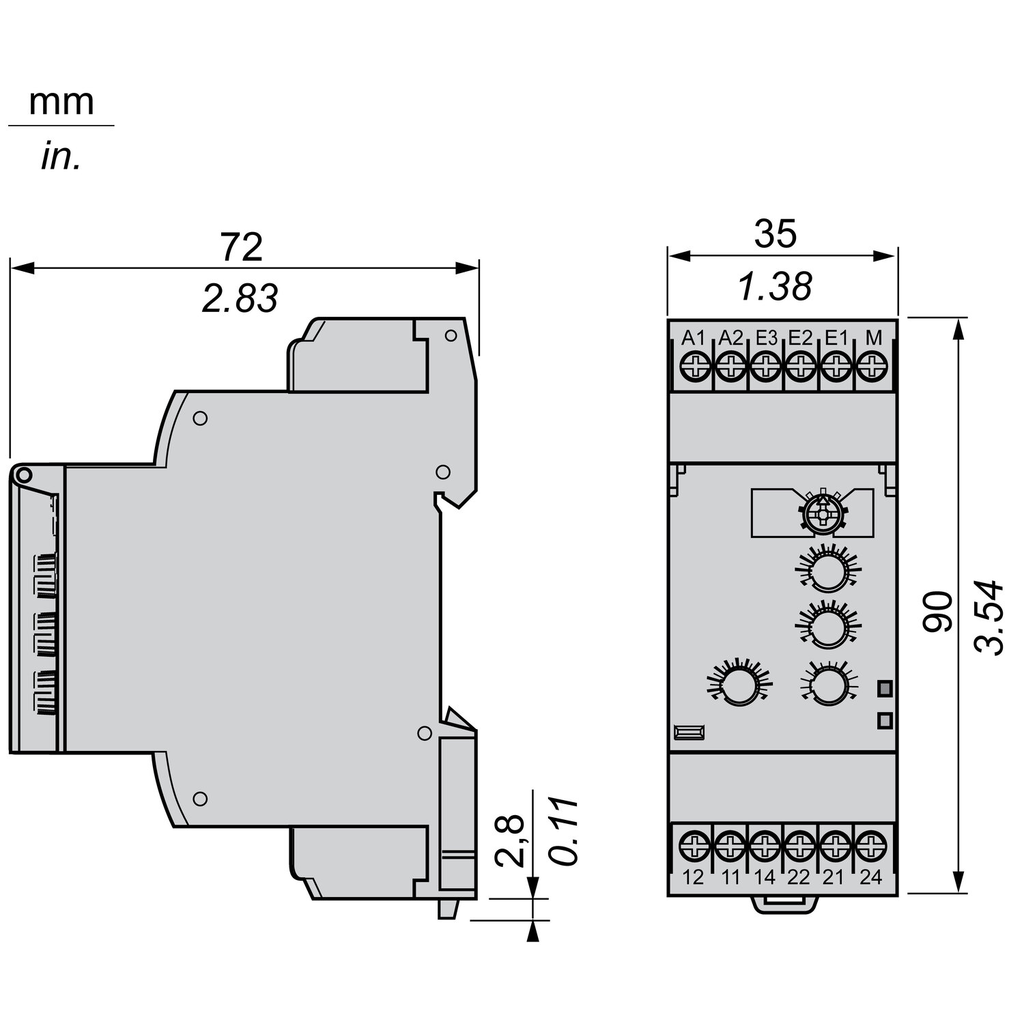

| Largeur nominale : | 35 mm |
| Changement climatique - Combustibles fossiles (kg CO2 Eq.) Fabrication [A1-a3] : | 9,2436 |
| Changement climatique - Combustibles fossiles (kg CO2 Eq.) Utilisation d'énergie opérationnelle [B6] : | 33,474 |
| Changement climatique - Total (kg CO2 Eq.) Fabrication [A1-a3] : | 9.2602 |
| Changement climatique - Consommation d'énergie opérationnelle totale (kg CO2 Eq.) [B6] : | 33.508 |
| Épuisement des ressources abiotiques - Combustibles fossiles (MJ) Cycle de vie total : | 850.3731 |
| Épuisement des ressources abiotiques - Production de combustibles fossiles (MJ) [A1-a3] : | 111,66 |
| Épuisement des ressources abiotiques - Combustibles fossiles (MJ) Utilisation de l'énergie opérationnelle [B6] : | 735,47 |
| Épuisement des ressources abiotiques - Combustibles fossiles (MJ) Fin de vie [C1-C4] : | 2,5281 |
| Épuisement des ressources abiotiques - Combustibles fossiles (MJ) Avantages/Charges au-delà des limites du système [D] : | -1,209 |
| Écotoxicité (eau douce) (Ctue) Fabrication [A1-a3] : | 225,47 |
| Écotoxicité (eau douce) (Ctue) Consommation d'énergie opérationnelle [B6] : | 422,46 |
| Écotoxicité (eau douce) (Ctue) Fin de vie [C1-c4] : | 60,956 |
| Écotoxicité (eau douce) (Ctue) Avantages/Charges au-delà des limites du système [D] : | -1,1756 |
| Déchets dangereux éliminés (kg) Fabrication [A1-a3] : | 12.703 |
| Impacts liés à l’utilisation des terres/à la qualité des sols (-) Consommation d’énergie opérationnelle [B6] : | 0,4981 |
| Rayonnements ionisants, santé humaine (Kbq d'équivalent U235) Fabrication [A1-a3] : | 32,569 |
| Rayonnements ionisants, santé humaine (kBq d'équivalent U235) Utilisation d'énergie opérationnelle [B6] : | 32,608 |
| Déchets non dangereux éliminés (kg) Fabrication [A1-a3] : | 2,619 |
| Déchets non dangereux éliminés (kg) Consommation d'énergie opérationnelle [B6] : | 5.053 |
| Eutrophisation terrestre (mole d'équivalent N) Utilisation d'énergie opérationnelle [B6] : | 0,314 |
| Utilisation totale des ressources énergétiques primaires non renouvelables (énergie primaire et ressources énergétiques primaires utilisées comme matières premières) (MJ) Cycle de vie total : | 2.14 |
| Utilisation totale des ressources énergétiques primaires non renouvelables (énergie primaire et ressources énergétiques primaires utilisées comme matières premières) (MJ) Fabrication [A1-a3] : | 2.14 |
| Utilisation totale d'énergie primaire au cours du cycle de vie (MJ) Fabrication [A1-a3] : | 115,46 |
| Utilisation totale d'énergie primaire au cours du cycle de vie (MJ) Utilisation d'énergie opérationnelle [B6] : | 876,15 |
| Utilisation totale d'énergie primaire au cours du cycle de vie (MJ) Fin de vie [C1-C4] : | 2,6684 |
| Utilisation totale d'énergie primaire au cours du cycle de vie (MJ) Avantages/Charges au-delà des limites du système [D] : | -1,397 |
| Utilisation totale des ressources énergétiques primaires renouvelables (énergie primaire et ressources énergétiques primaires utilisées comme matières premières) (MJ) Fabrication [A1-a3] : | 3,7934 |
| Utilisation totale des ressources énergétiques primaires renouvelables (énergie primaire et ressources énergétiques primaires utilisées comme matières premières) (MJ) Utilisation d'énergie opérationnelle [B6] : | 140,68 |
| Utilisation des ressources énergétiques primaires non renouvelables utilisées comme matières premières (MJ) Cycle de vie total : | 2.14 |
| Utilisation des ressources énergétiques primaires non renouvelables utilisées comme matières premières (MJ) Fabrication [A1-a3] : | 2.14 |
| Utilisation d'énergie primaire non renouvelable, hors ressources énergétiques primaires non renouvelables utilisées comme matières premières (MJ) Cycle de vie total : | 848.2331 |
| Utilisation d'énergie primaire non renouvelable, à l'exclusion des ressources énergétiques primaires non renouvelables utilisées comme matières premières (MJ) Fabrication [A1-a3] : | 109,52 |
| Utilisation d’énergie primaire non renouvelable, à l’exclusion des ressources énergétiques primaires non renouvelables utilisées comme matières premières (MJ) Utilisation d’énergie opérationnelle [B6] : | 735,47 |
| Utilisation d'énergie primaire non renouvelable, à l'exclusion des ressources énergétiques primaires non renouvelables utilisées comme matières premières (MJ) Fin de vie [C1-C4] : | 2,5281 |
| Utilisation d'énergie primaire non renouvelable, à l'exclusion des ressources énergétiques primaires non renouvelables utilisées comme matières premières (MJ) Avantages/Charges au-delà des limites du système [D] : | -1,209 |
| Utilisation d'énergie primaire renouvelable, à l'exclusion des ressources d'énergie primaire renouvelable utilisées comme matières premières (MJ) Fabrication [A1-a3] : | 3,324 |
| Utilisation d’énergie primaire renouvelable, à l’exclusion des ressources d’énergie primaire renouvelable utilisées comme matières premières (MJ) Utilisation d’énergie opérationnelle [B6] : | 140,68 |
| Consommation d'eau (M3 Eq) Fabrication [A1-a3] : | 2,0055 |
| Utilisation de l'eau (M3 Eq) Utilisation de l'énergie opérationnelle [B6] : | 1,2403 |
| Consommation d'eau (M3 Eq) Fin de vie [C1-c4] : | 30,576 |
