| Compatibilité électromagnétique : | Immunité pour les environnements résidentiels, commerciaux et industriels légers conforme à la norme CEI 61000-6-1 ; immunité pour les environnements industriels conforme à la norme CEI 61000-6-2 ; norme d'émission pour les environnements résidentiels, commerciaux et industriels légers conforme à la norme CEI 61000-6-3 ; norme d'émission pour les environnements industriels conforme à la norme CEI 61000-6-4 ; décharge électrostatique - niveau d'essai : 6 kV niveau 3 (décharge par contact) conforme à la norme CEI 61000-4-2 ; décharge électrostatique - niveau d'essai : 8 kV niveau 3 (décharge dans l'air) conforme à la norme CEI 61000-4-2 ; essai d'immunité aux champs électromagnétiques radiofréquences rayonnés - niveau d'essai : 10 V/m niveau 3 conforme à la norme CEI 61000-4-3 ; essai d'immunité aux transitoires/impulsions électriques rapides - niveau d'essai : 4 kV niveau 4 (direct) conforme à la norme CEI 61000-4-4 ; immunité aux transitoires/impulsions électriques rapides Test d'immunité aux surtensions - Niveau de test : 2 kV niveau 4 (couplage capacitif) conforme à la norme CEI 61000-4-4 ; test d'immunité aux surtensions - Niveau de test : 4 kV niveau 4 (mode commun) conforme à la norme CEI 61000-4-5 ; test d'immunité aux surtensions - Niveau de test : 2 kV niveau 4 (mode différentiel) conforme à la norme CEI 61000-4-5 ; émissions conduites et rayonnées classe B groupe 1 conforme à la norme CISPR 11 ; émissions conduites et rayonnées classe B conforme à la norme CISPR 22. |
| Erreur de mesure : | < 1 % sur toute la plage de mesure avec variation de tension, < 1 % sur toute la plage de mesure avec variation de tension < 1 % sur toute la plage de mesure avec variation de tension, < 1 % sur toute la plage de mesure avec variation de tension 0,05 %/°C avec variation de température |
| Précision de répétition : | Délai de +/- 2 %, délai de +/- 2 %, délai de +/- 2 %, délai de +/- 2 % |
| Données de fiabilité en matière de sécurité : | MTTFd = 182,6 ans, B10d = 170000 |
| Catégorie d'utilisation : | AC-15 IEC 60947-5-1, DC-13 IEC 60947-5-1AC-1 IEC 60947-4-1, DC-1 IEC 60947-4-1 |
| Résistance aux vibrations : | 0,075 mm (10-58,1 Hz) hors service (IEC 60068-2-6), 1 µm (10-58,1 Hz) hors service (IEC 60068-2-6), 0,035 mm (58,1-150 Hz) en service (IEC 60068-2-6), 0,5 µm (58,1-150 Hz) en service (IEC 60068-2-6) |
| Bornes de connexion : | Bornes à vis, 2 x 0,5...2 x 2,5 mm² (20 AWG...14 AWG), rigides, sans cosse ; bornes à vis, 2 x 0,2...2 x 1,5 mm² (24 AWG...16 AWG), souples, avec cosse ; bornes à vis, 1 x 0,5...1 x 3,3 mm² (20 AWG...12 AWG), rigides, sans cosse ; bornes à vis, 1 x 0,2...1 x 2,5 mm² (24 AWG...14 AWG), souples, avec cosse ; connecteurs à vis. |
| Agence de certification : | UL, RCM, CSA, GL, CCC, CE, EAC |
| Délai de démarrage à la mise sous tension : | 2,5 s, 0,6 s |
| Empreinte carbone de la phase de distribution A4 : | 0,0861590099613647, 0,1 kg CO2 eq. |
| Empreinte carbone de la phase de fin de vie C1 à C4 : | 0,29640424549447, 0,3 kg CO2 eq. |
| Empreinte carbone de la phase d'installation A5 : | 0 kg CO2 eq., 0,0007976505997106257 |
| Empreinte carbone de la phase de fabrication A1 à A3 : | 3 kg CO2 eq., 2,54991597524021 |
| Empreinte carbone de la phase d'utilisation B2 B3 B4 B6 : | 34 kg CO2 eq., 33,96586759701951 |
| État des données locales : | Publiable |
| Date de publication locale : | 2026-08-06 |
| Indicateur de retour : | Y |
| Weee Scope : | Dehors |
| Catégorie de produits Weee : | 5 |
| Périmètre du champ d'application : | Du moins en Europe |
| Affichage de disponibilité Eoli : | Oui |
| Document de référence en fin de vie : | ENVEOLI2506066EN |
| Atteindre le statut de conformité totale : | La référence contient des substances extrêmement préoccupantes à des concentrations supérieures au seuil |
| Identifiant du statut de conformité totale : | CONTIENT_SVHC |
| Directive de conformité REACH : | La référence contient des substances extrêmement préoccupantes à des concentrations supérieures au seuil |
| RoHS Europe dans le champ d'application : | Non |
| Statut RoHS UE : | Conforme par exemption |
| Date de conformité RoHS UE : | 1918 |
| État de conformité totale RoHS UE : | Conforme par exemption |
| Norme RoHS chinoise en vigueur : | Oui |
| Étiquette RoHS chinoise : | 5 |
| Avec du carton recyclé : | Oui |
| Sans plastique à usage unique : | Oui |
| Ce produit contribue à la réduction et à la diminution des émissions. : | Non |
| Identifiant du niveau : | 1 |
| Étage : | 1 |
| ID d'option de fonction : | STANDARD |
| Option de fonction : | Standard |
| Identifiant du kit de produit : | N |
| Code de compatibilité : | RM22 |
| Matériaux de contact : | sans cadmium |

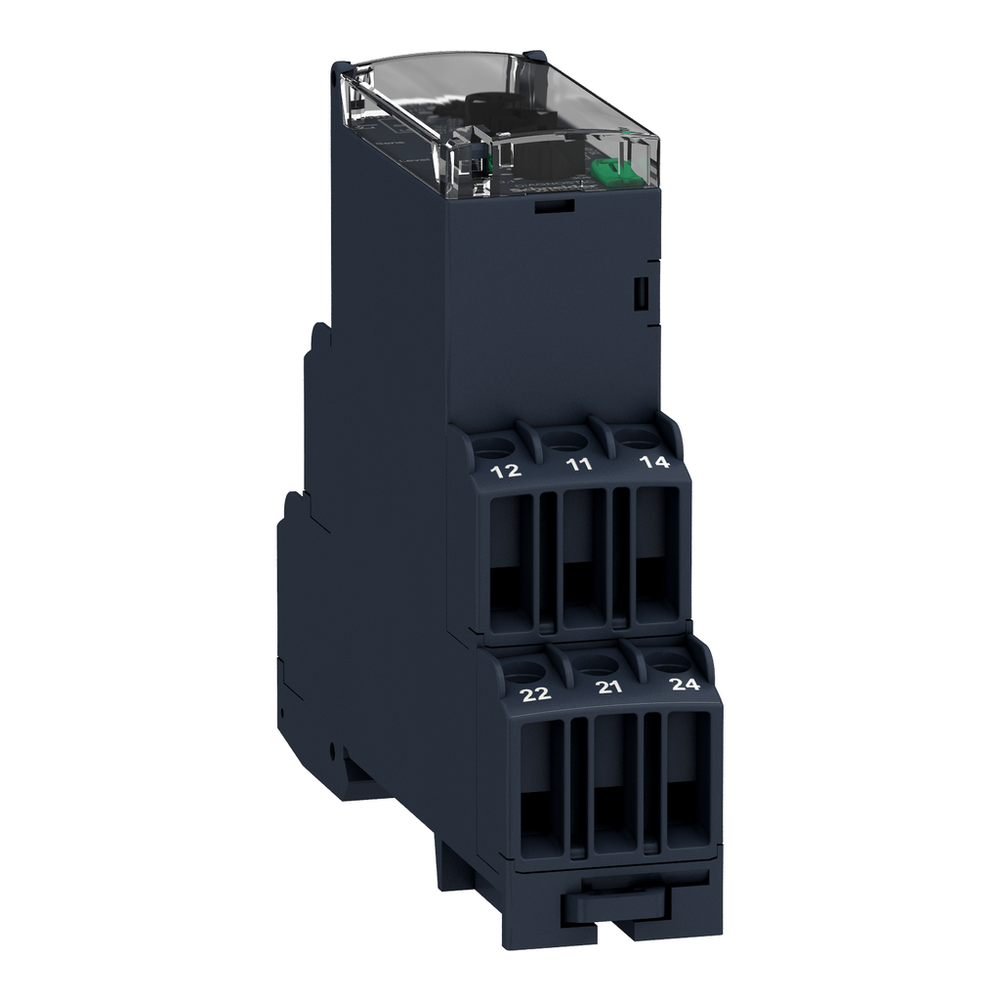

| Type et composition des contacts : | 2 C/O |
| Type de contrôle : | avec bouton de test |
| Tension d'essai diélectrique : | 2,5 kV CA 50 Hz, 1 min CEI 60255-27 |
| Durabilité électrique : | 100 000 cycles |
| Fonctionnalité : | détection par sonde résistive |
| Matériau du boîtier : | polycarbonate |
| Immunité aux micro-ruptures : | 100 ms CC 90 ms CA |
| Isolation : | entre l'offre et la mesure |
| Plage de mesure : | 0,25...1000 kΩ |
| Durabilité mécanique : | 10 000 000 cycles |
| Position de montage : | toute position |
| Support de montage : | Rail DIN de 35 mm conforme à la norme IEC 60715 |
| Catégorie de surtension : | III conforme à la norme IEC 60664-1 |
| Disponibilité des produits : | Stock - Normalement stocké dans l'entrepôt de distribution |

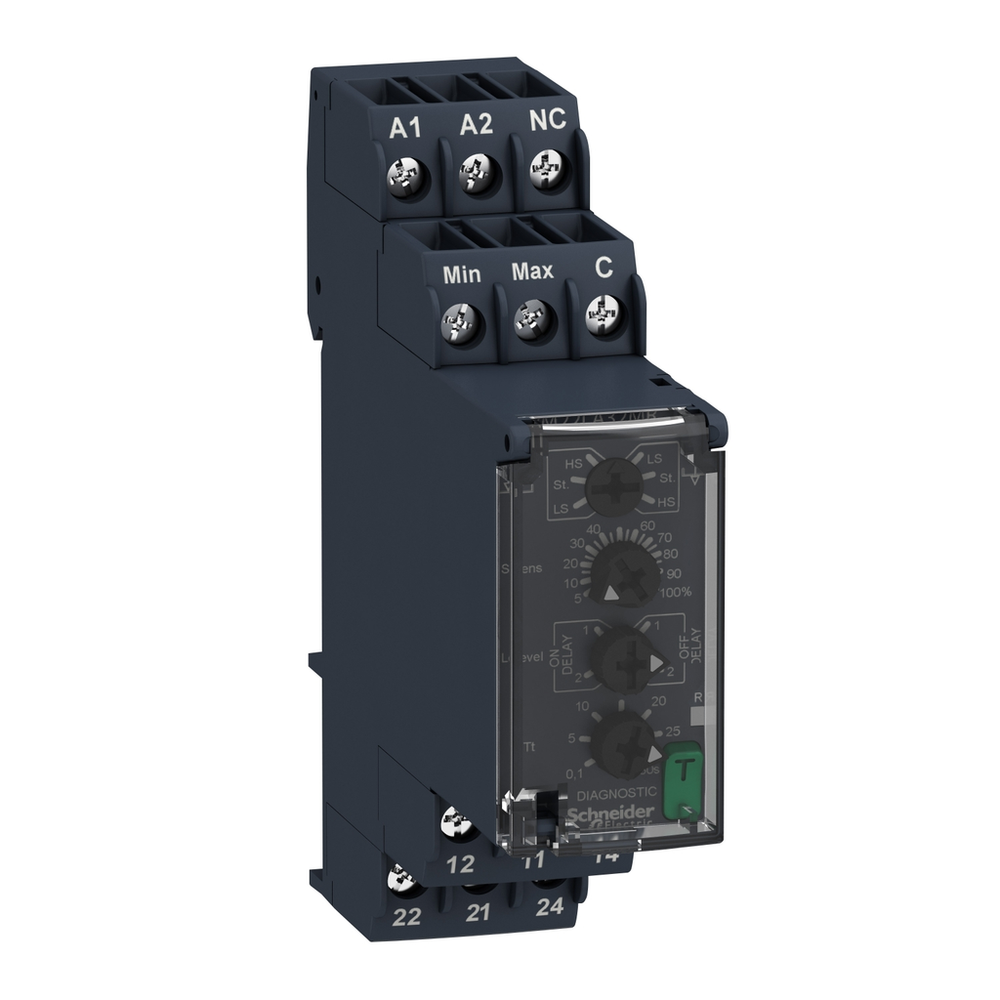

| Type de produit ou de composant : | relais de contrôle de niveau |
| Gamme de produits : | Relais de contrôle d'harmonie |

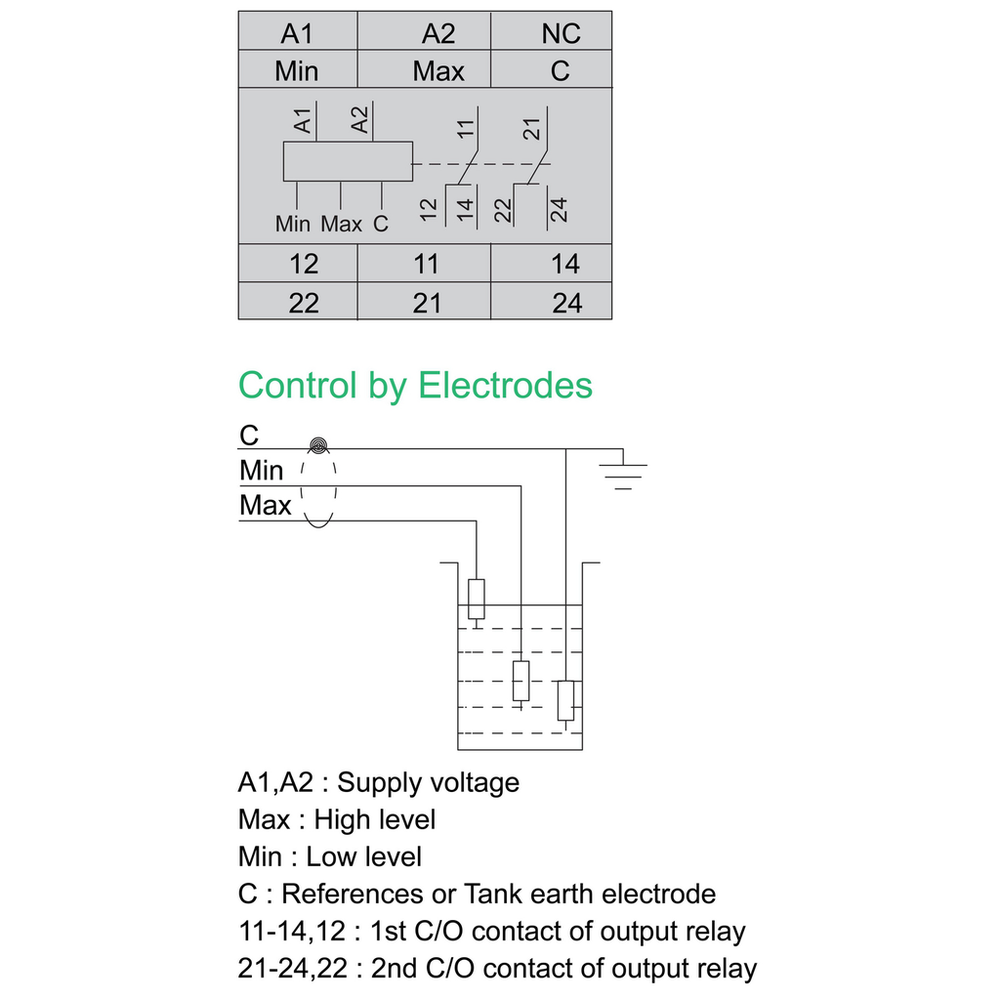

| Paramètres surveillés par relais : | détection par sondes résistives |
| Nom du relais : | RM22L |
| Type de relais : | relais de contrôle de niveau |
| Retournabilité : | Oui |

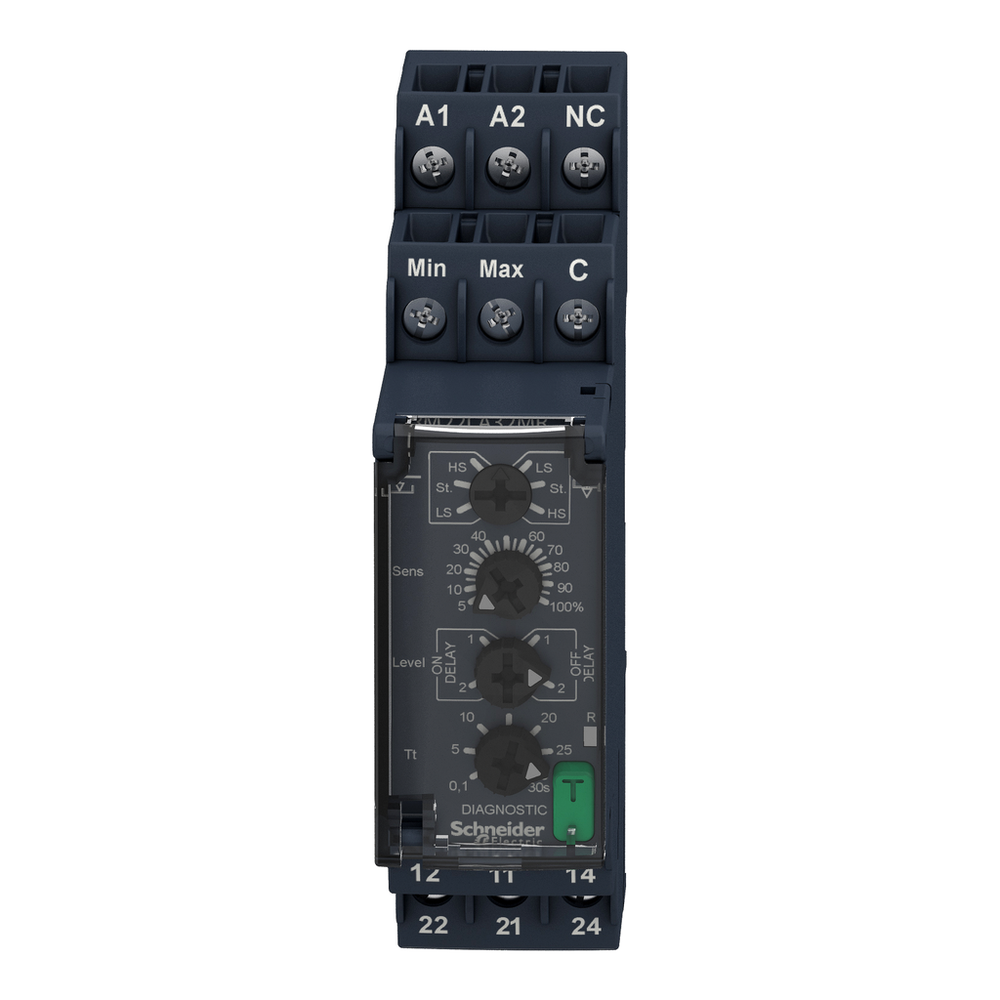

| Réglage de la sensibilité : | 5-100 % |
| Échelle de sensibilité : | 0,25...5 kOhm LS (Faible sensibilité) 5...100 kOhm St (Sensibilité standard) 50...1000 kOhm HS (Haute sensibilité) |
| Résistance aux chocs : | 15 gn 11 ms) hors service IEC 60068-2-275 gn 11 ms) en service IEC 60068-2-27 |
| Version du logiciel : | v6.2.5-6 |
| Limites de tension d'alimentation : | 20,4-264 V CA/CC |
| Emballages durables : | Oui |
| Capacité de commutation en Virginie : | 2000 VA |
| Couple de serrage : | 0,6-1 N.m IEC 60947-1 |
| Type de temporisation : | Réglable de 0,1 à 30 s, +/- 10 % de la valeur pleine échelle. Délai Tt en cas de défaut. |
| Empreinte carbone totale du cycle de vie : | 37 kg CO2 eq. |
| Version de la base de données : | 2024-01 |
| Source de données : | produit extrapolé |

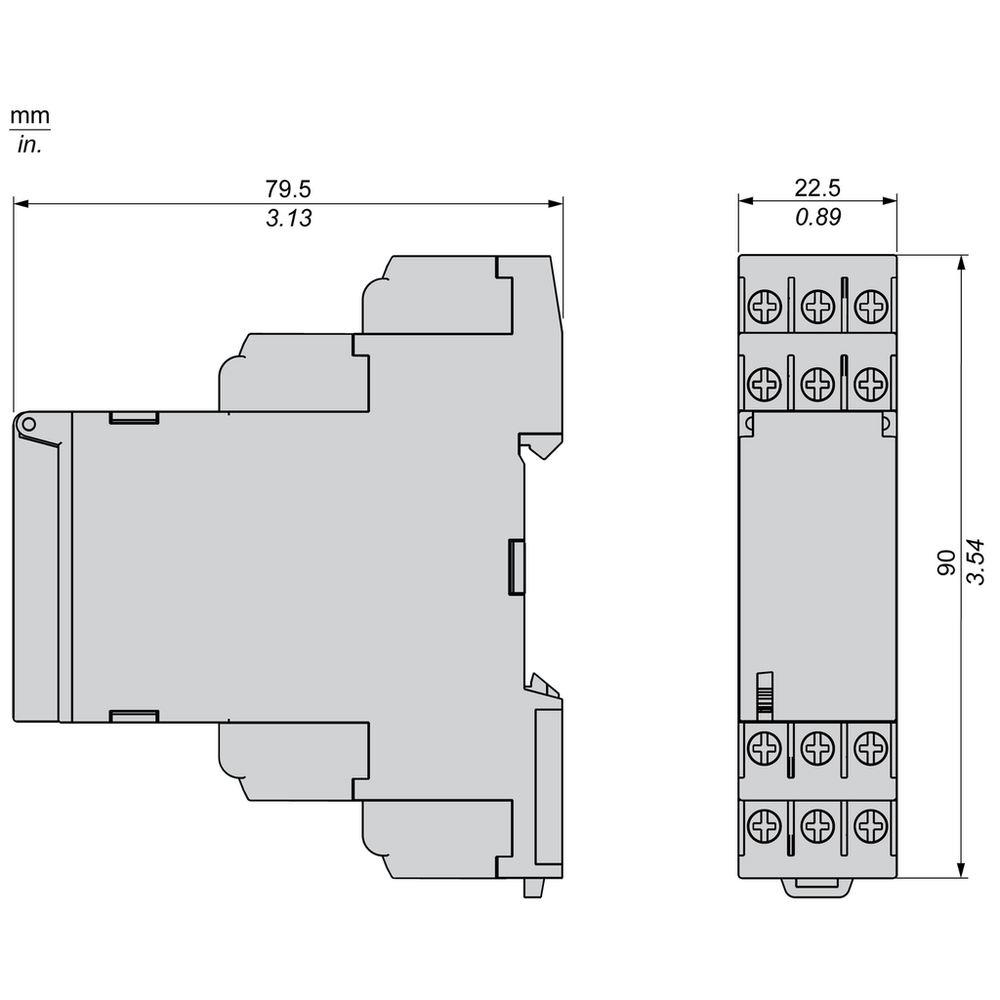

| Largeur nominale : | 22,5 mm |
| Nombre d'unités dans l'emballage. : | 1 |
| Code douanier : | 8536698000 |
| Garantie en mois : | 18 |
| Description de l'unité fonctionnelle : | Pour activer/désactiver les contacts électriques lorsque des conditions de fonctionnement anormales sont détectées pendant 10 ans et un taux d'utilisation de 80 %. |
| Quantité d'unité fonctionnelle : | 1 |
| Unité fonctionnelle : | unité |
| Durée de vie de référence en Y : | 10 |
| Consommation d'énergie sur la durée de vie du produit en kWh : | 70,08 |
| Potentiel de recyclabilité en % : | 18 |
