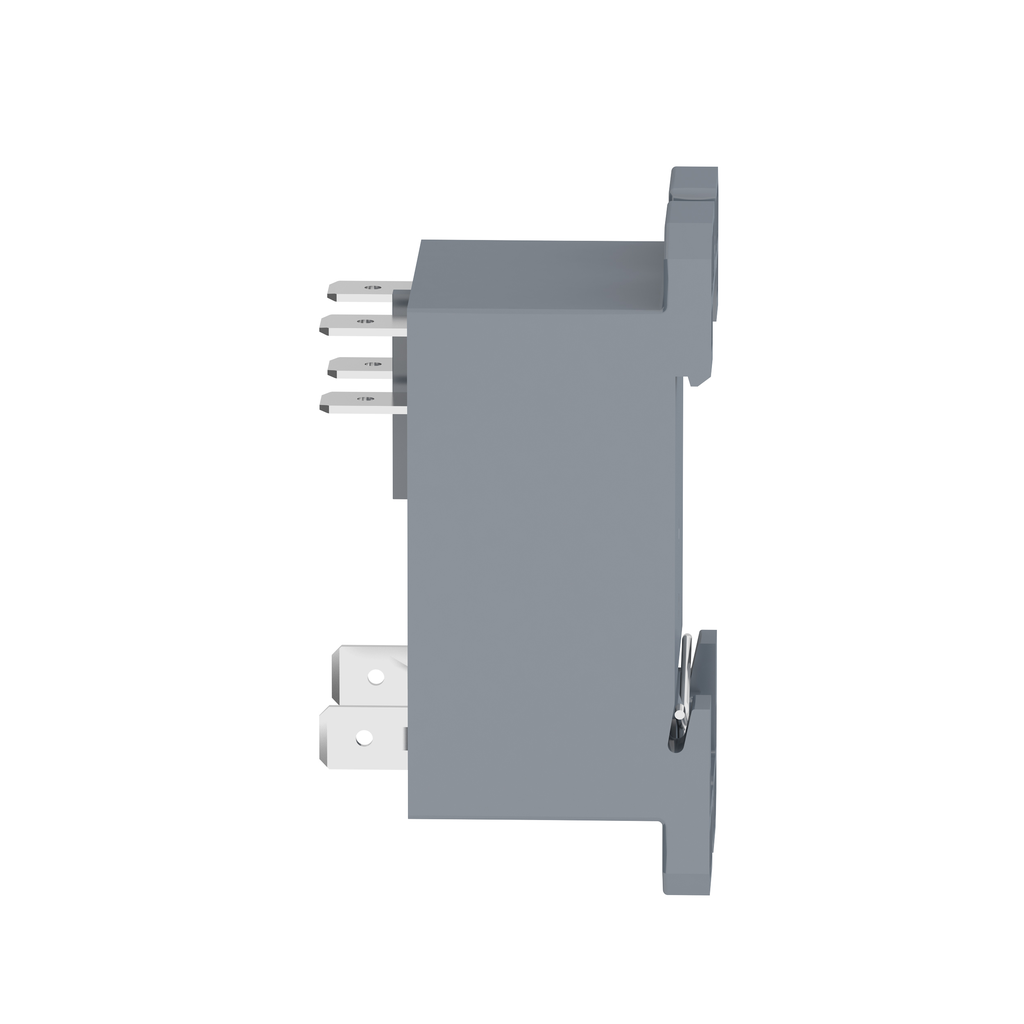

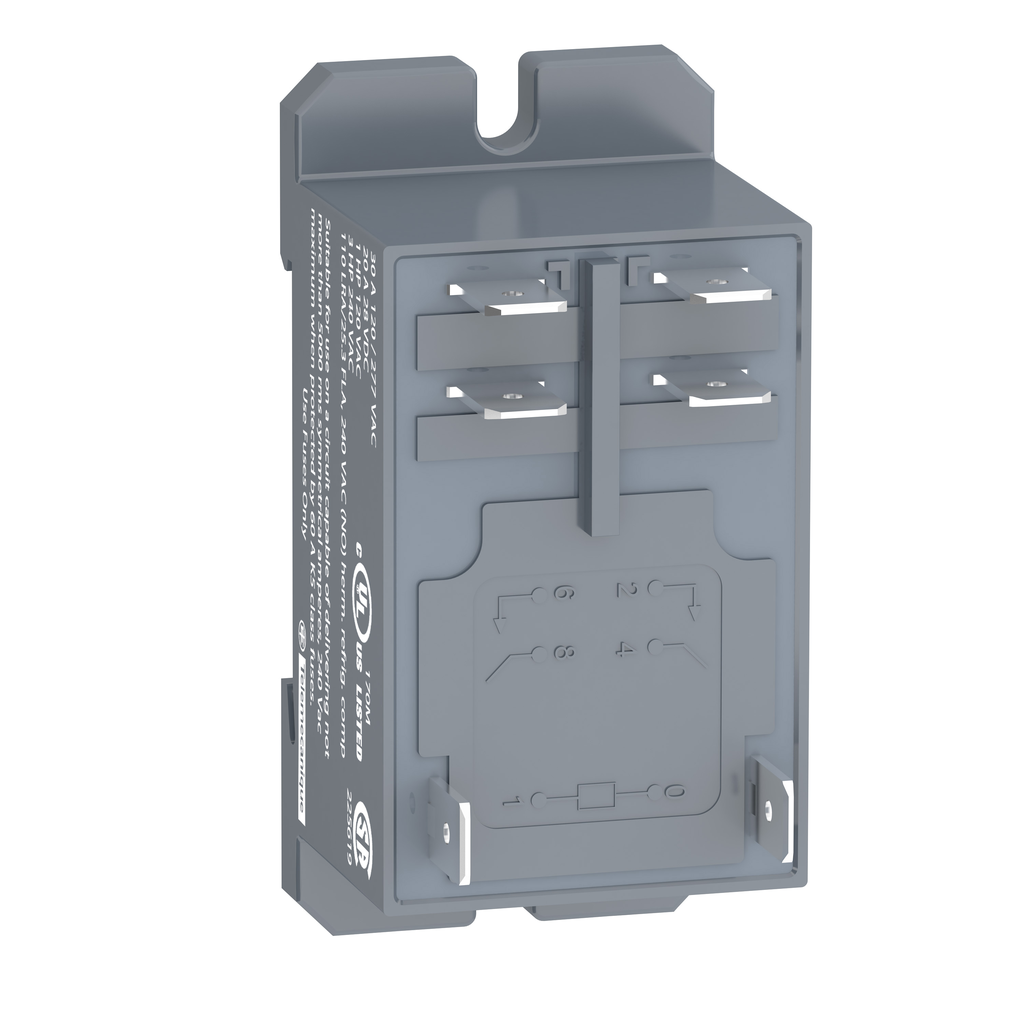

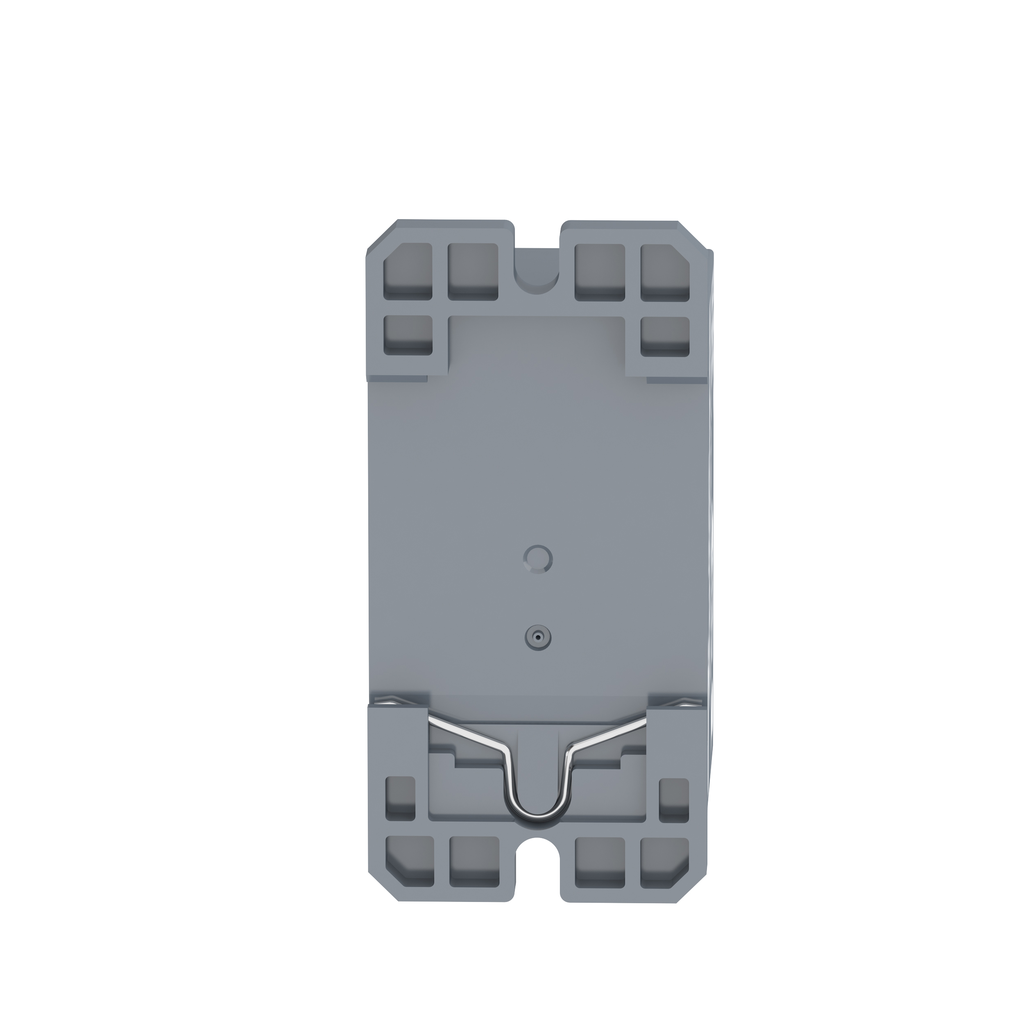

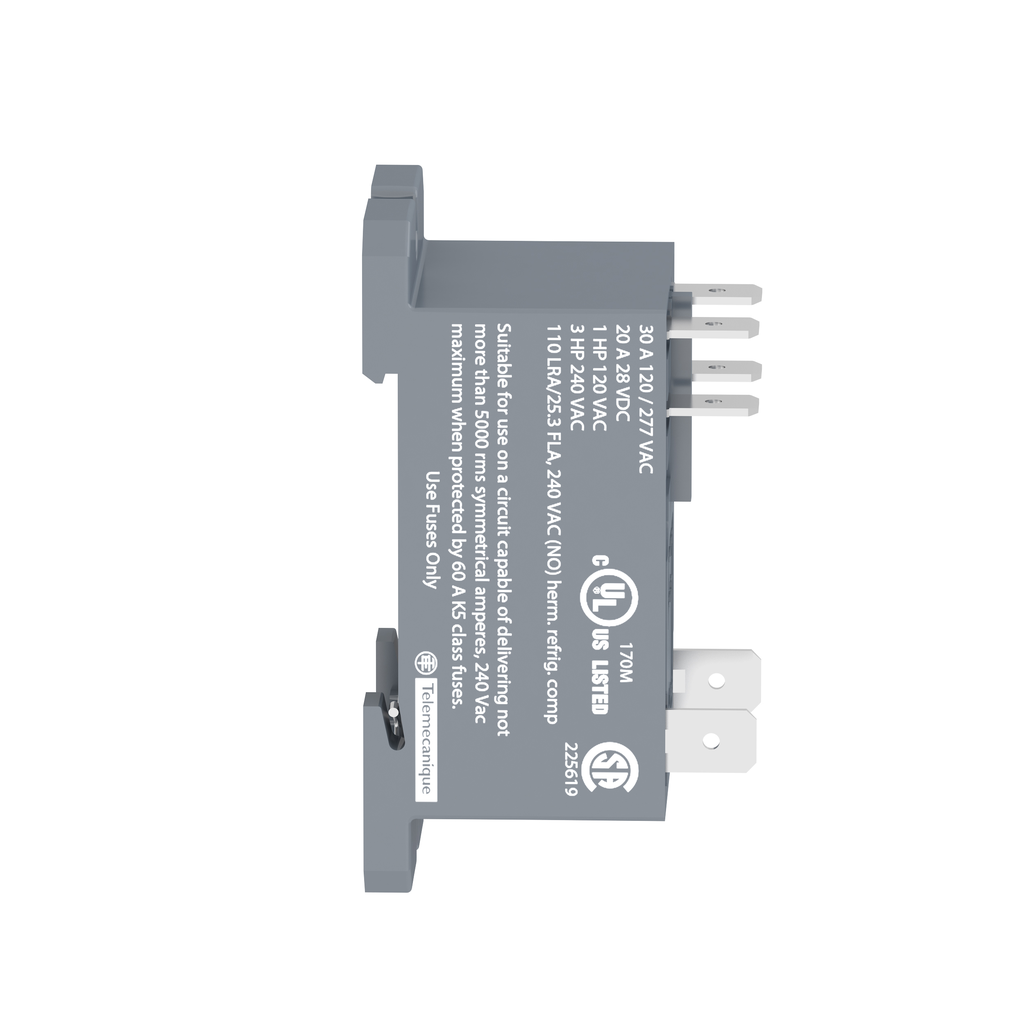

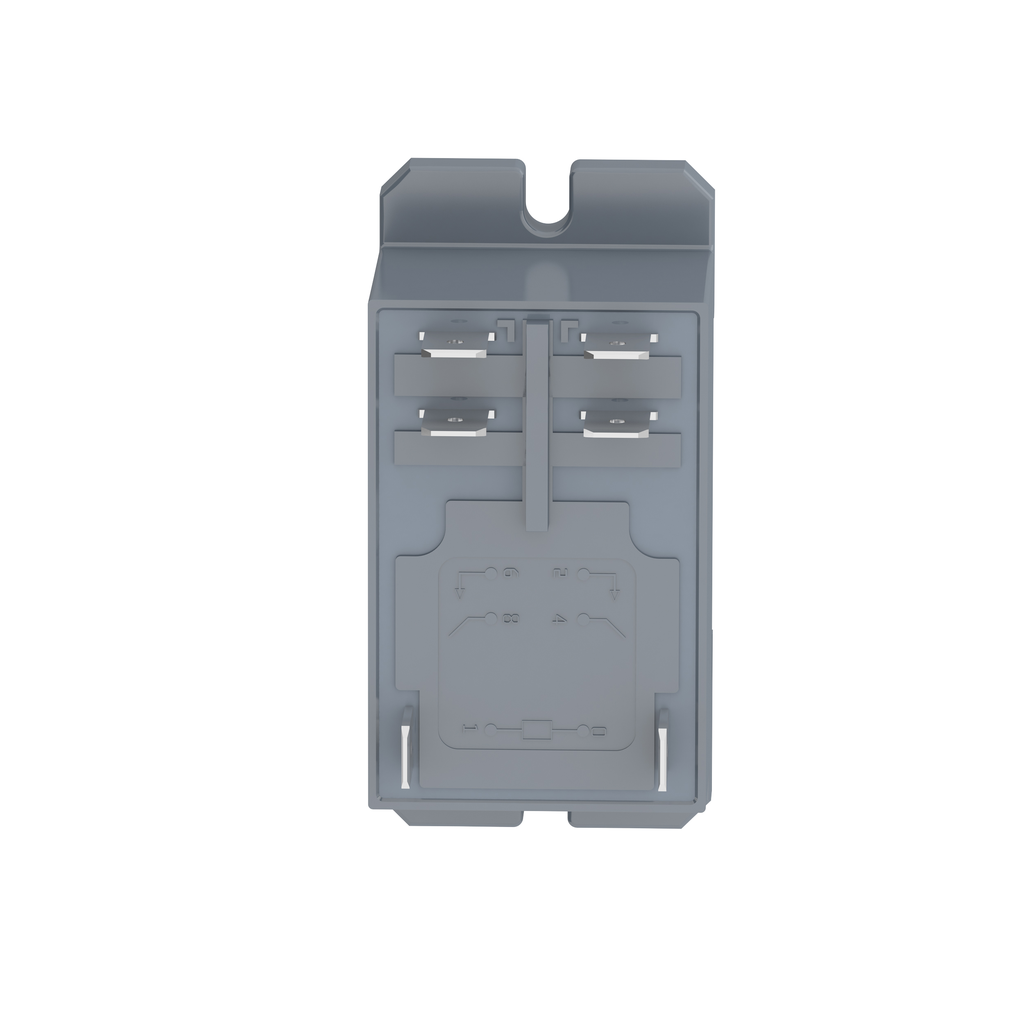

Relais de puissance, relais électromécaniques Harmony, montage sur rail DIN ou sur panneau, 30 A, 2 NO, 120 V CA

SKU #RPF2AF7

Schneider Electric

Relais de puissance, relais électromécaniques Harmony, montage sur rail DIN ou sur panneau, 30 A, 2 NO, 120 V CA

Name: Relais de puissance, relais électromécaniques Harmony, montage sur rail DIN ou sur panneau, 30 A, 2 NO, 120 V CA
Brand: Schneider Electric
SKU: RPF2AF7
Price: 33.30 CAD
Availability: InStock

SKU #RPF2AF7

Spécifications

Voir tous les spécifications

Certifications de produits :	UL \|\| CSA \|\| GOST \|\| CE
normes :	CSA C22.2 n° 14 \|\| UL 508 \|\| IEC 61810-1
Degré de pollution :	3

Quantité disponible000

Votre prix

0,00 $ / Chaque

Ajouter au modèle

Description du produit

Ce relais de puissance Harmony RPF pour montage sur panneau, avec bornes à connexion rapide, possède une tension de commande de bobine de 120 V CA et deux contacts normalement ouverts d'une capacité de 30 A. Il permet de réduire l'encombrement des boîtiers et d'améliorer la fiabilité des machines. Son installation est possible quasiment partout. Compatible avec les systèmes automatisés câblés, il complète les fonctions des automates programmables industriels (API).

Outils recommandés

Environnement


Certifications de produits :	UL \|\| CSA \|\| GOST \|\| CE
normes :	CSA C22.2 n° 14 \|\| UL 508 \|\| IEC 61810-1
Degré de pollution :	3
Température ambiante de fonctionnement :	-40-55 °C
Force diélectrique :	2000 V CA entre pôles (de base) \|\| 4000 V CA entre bobine et contact (renforcé) \|\| 1500 V CA entre contacts (micro-déconnexion)
Résistance aux vibrations :	3 gn +/- 1 mm (10-150 Hz) 5 cycles en fonctionnement \|\| 10 gn +/- 1 mm (10-150 Hz) 5 cycles hors fonctionnement
Résistance aux chocs :	10 gnin en fonctionnement \|\| 30 gnnon en fonctionnement
Degré de protection IP :	IP40 IEC 60529
Température ambiante de stockage :	-40 à 85 °C

Description
Ressources
Détails techniques

Relais de puissance, relais électromécaniques Harmony, montage sur rail DIN ou sur panneau, 30 A, 2 NO, 120 V CA

SKU #RPF2AF7

Schneider Electric

Relais de puissance, relais électromécaniques Harmony, montage sur rail DIN ou sur panneau, 30 A, 2 NO, 120 V CA

SKU #RPF2AF7

Relais de puissance, relais électromécaniques Harmony, montage sur rail DIN ou sur panneau, 30 A, 2 NO, 120 V CA

Spécifications

Voir tous les spécifications

Certifications de produits :	UL \|\| CSA \|\| GOST \|\| CE
normes :	CSA C22.2 n° 14 \|\| UL 508 \|\| IEC 61810-1
Degré de pollution :	3

Quantité disponible000

Votre prix

0,00 $ / Chaque

Ajouter au modèle

Description du produit

Outils recommandés

Environnement


Certifications de produits :	UL \|\| CSA \|\| GOST \|\| CE
normes :	CSA C22.2 n° 14 \|\| UL 508 \|\| IEC 61810-1
Degré de pollution :	3
Température ambiante de fonctionnement :	-40-55 °C
Force diélectrique :	2000 V CA entre pôles (de base) \|\| 4000 V CA entre bobine et contact (renforcé) \|\| 1500 V CA entre contacts (micro-déconnexion)
Résistance aux vibrations :	3 gn +/- 1 mm (10-150 Hz) 5 cycles en fonctionnement \|\| 10 gn +/- 1 mm (10-150 Hz) 5 cycles hors fonctionnement
Résistance aux chocs :	10 gnin en fonctionnement \|\| 30 gnnon en fonctionnement
Degré de protection IP :	IP40 IEC 60529
Température ambiante de stockage :	-40 à 85 °C


Informations sur l'exemption RoHS :	Oui
Déclaration environnementale :	ENVPEP130203EN
Statut de l'offre durable :	Produit Green Premium
Règlement REACH :	Exempt de substances extrêmement préoccupantes au-dessus du seuil
Accéder gratuitement à Svhc :	Oui
Weee :	Ce produit doit être éliminé sur les marchés de l'Union européenne conformément aux procédures de collecte des déchets spécifiques et ne doit en aucun cas être jeté dans les poubelles.
Réglementation RoHS chinoise :	X
Profil de circularité :	N / A
Directive RoHS de l'UE :	Conformité proactive (Produit hors du champ d'application légal de la directive RoHS de l'UE)


Capacité de commutation maximale :	7500 VA/700 W
Données de fiabilité en matière de sécurité :	B10d = 100000
Consommation moyenne :	4 VA 60 Hz
Taux de fonctionnement :	≤ 1200 cycles/heure en charge \|\| ≤ 18000 cycles/heure à vide
Catégorie de protection :	RT II
Niveaux de test :	groupe de montage de niveau A
Support de montage :	Rail DIN \|\| panneau
Durabilité électrique :	100 000 cycles résistifs
Réinitialisation du temps :	25 ms
Poids net :	0,082 kg
Hauteur totale CAO :	68,5 mm
Tension de commutation maximale :	250 V IEC
Résistance moyenne :	4250 Ohm 20 °C +/- 15 %
Présentation de l'appareil :	produit complet
[Ie] Courant nominal de fonctionnement :	30 A 277 V CA) Non homologué UL \|\| 20 A 28 V CC) Non homologué UL \|\| 30 A 250 V CA) Non homologué IEC \|\| 25 A 28 V CC) Non homologué IEC
[Ui] Tension d'isolation nominale :	250 V IEC \|\| 300 V UL
Durabilité mécanique :	5 000 000 cycles
Position de fonctionnement :	toute position
Limites de tension du circuit de commande :	96...132 V
Temps de fonctionnement :	25 ms
Seuil de tension de décrochage :	≥ 0,15 Uc
[Uimp] Tension de tenue aux impulsions nominale :	4 kV 1,2/50 µs
Largeur totale CAO :	33,7 mm
Profondeur totale CAO :	39,2 mm
Capacité de commutation minimale :	6000 mW 500 mA / 12 V NON


Coefficient d'utilisation :	10 %
[Uc] Tension du circuit de commande :	120 V CA 50/60 Hz
Gamme de produits :	Relais électromécaniques Harmony
Matériaux de contact :	oxyde d'étain argenté
Forme de l'épingle :	plat
Type de produit ou de composant :	Relais pour montage sur rail DIN/panneau
Type de contrôle :	sans bouton de test verrouillable
Nom de la série :	Pouvoir
Type et composition des contacts :	2 NON
Courant de charge :	25 A 28 V CC \|\| 30 A 250 V CA
Nom abrégé de l'appareil :	FPR
[Le] courant thermique conventionnel en enceinte fermée :	Relais 25 A -40-55 °C côte à côte sans espace \|\| Relais 30 A -40-55 °C espace de 13 mm entre deux relais
