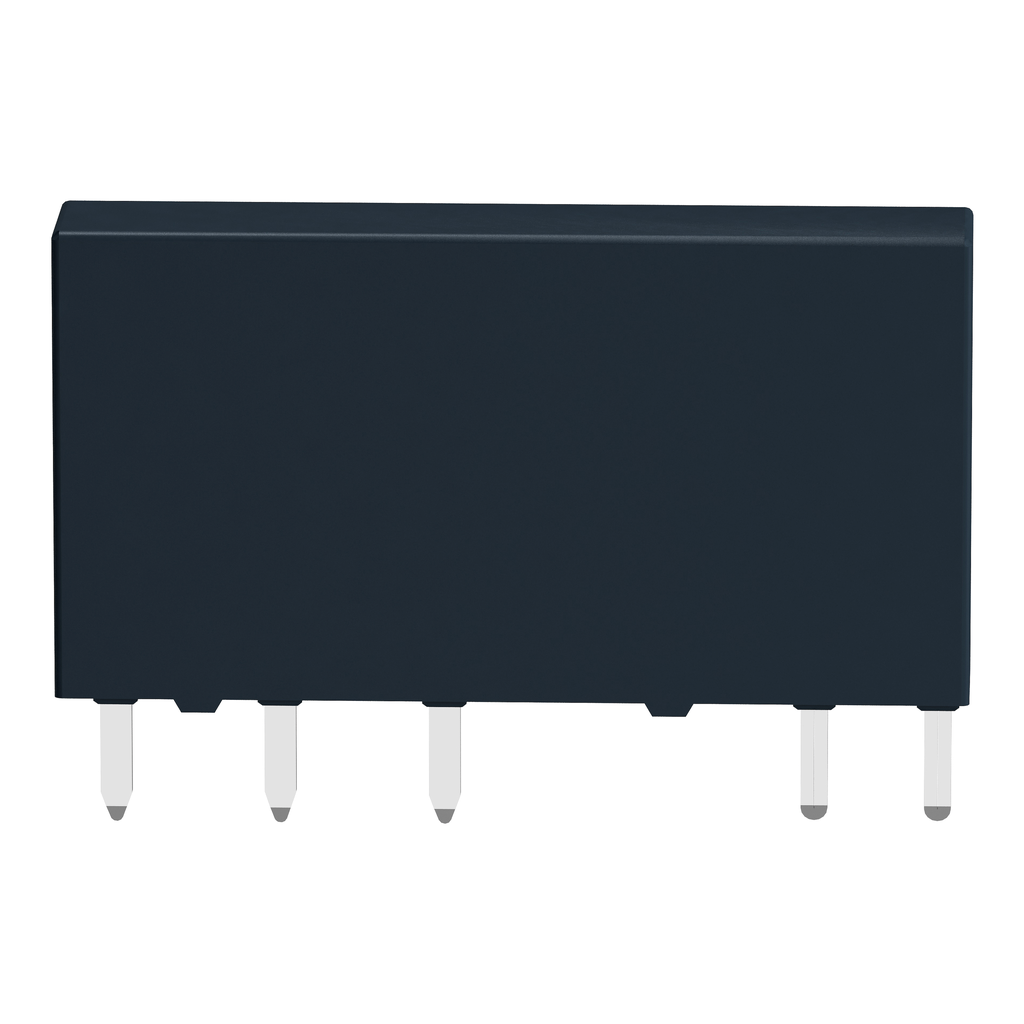

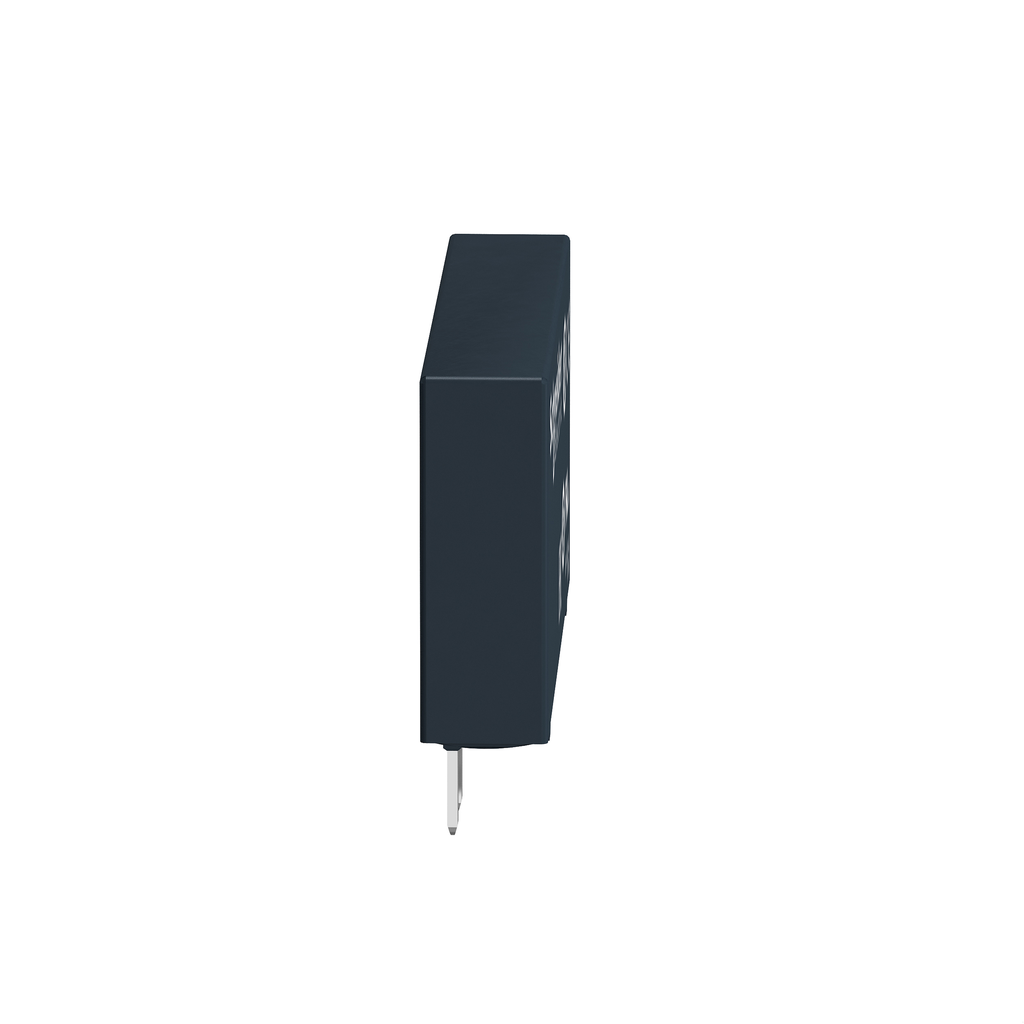

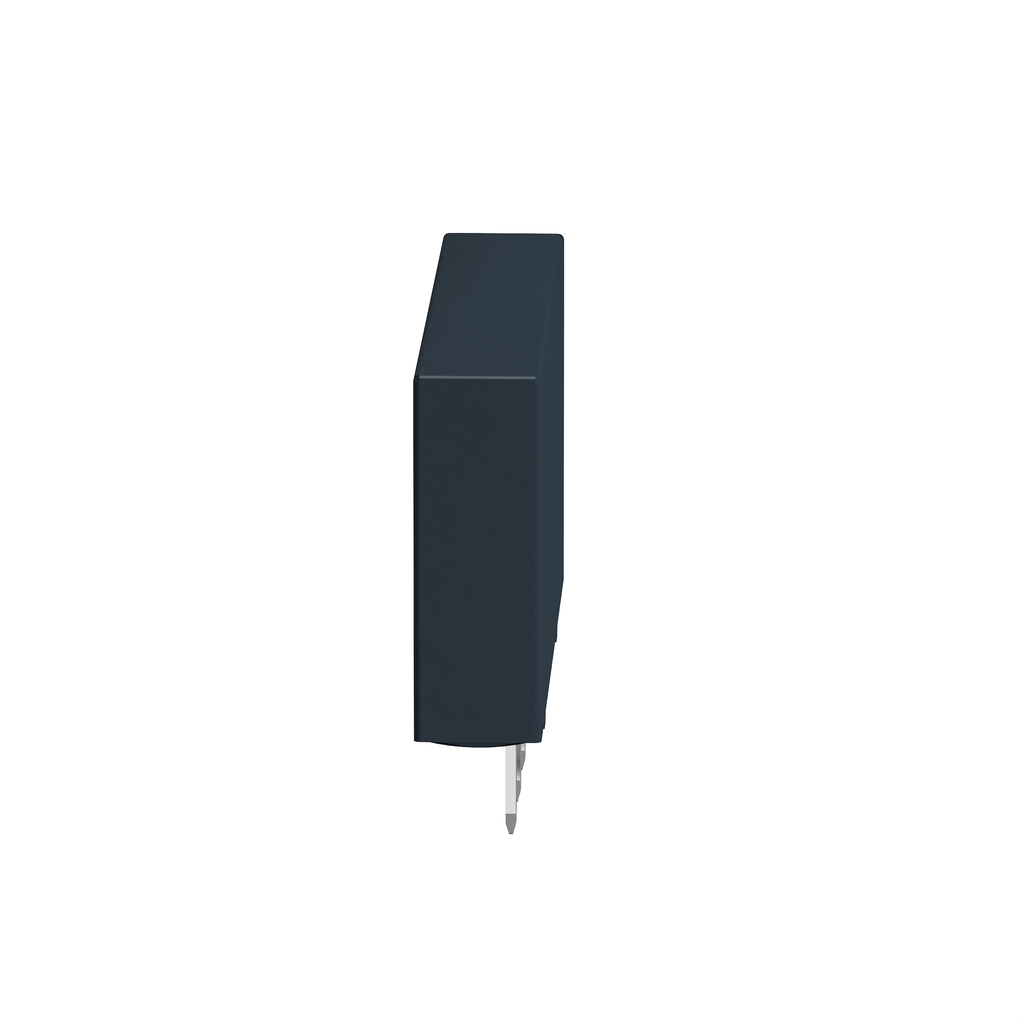

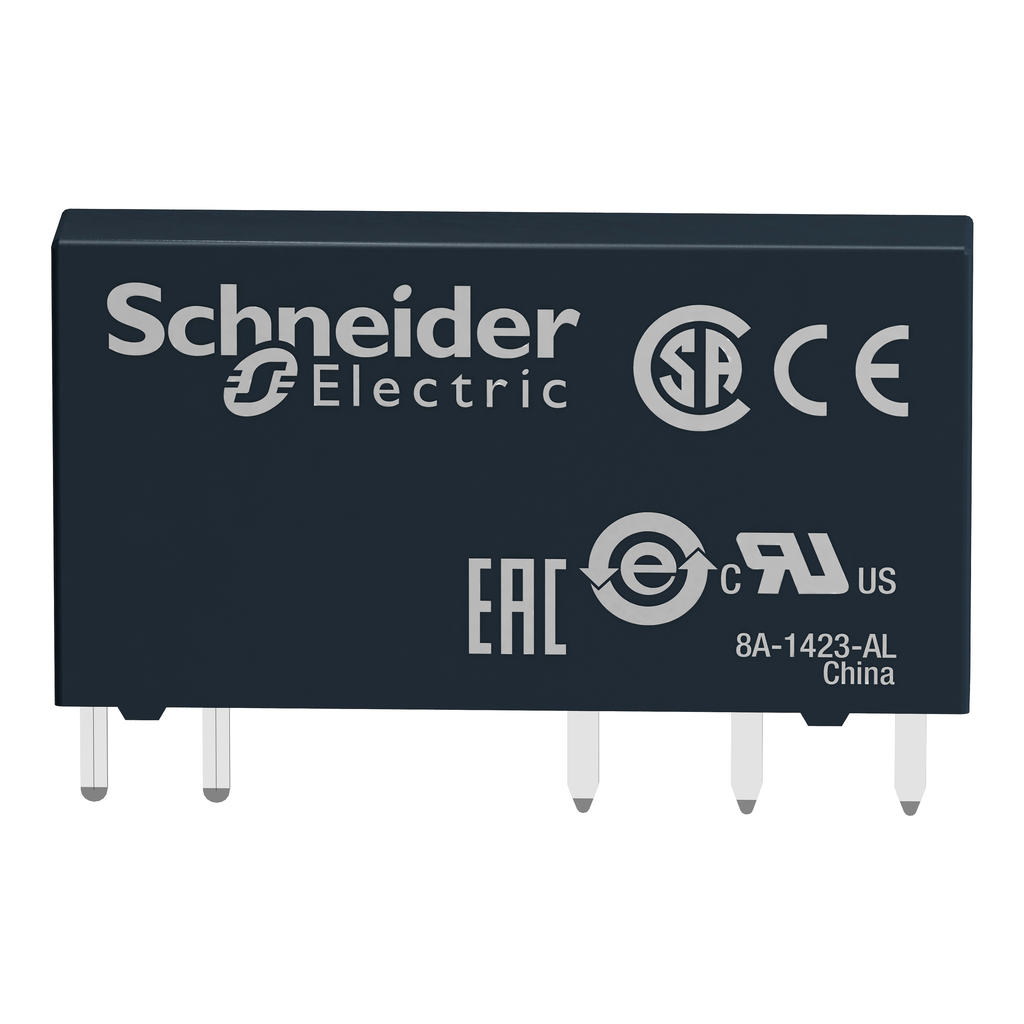

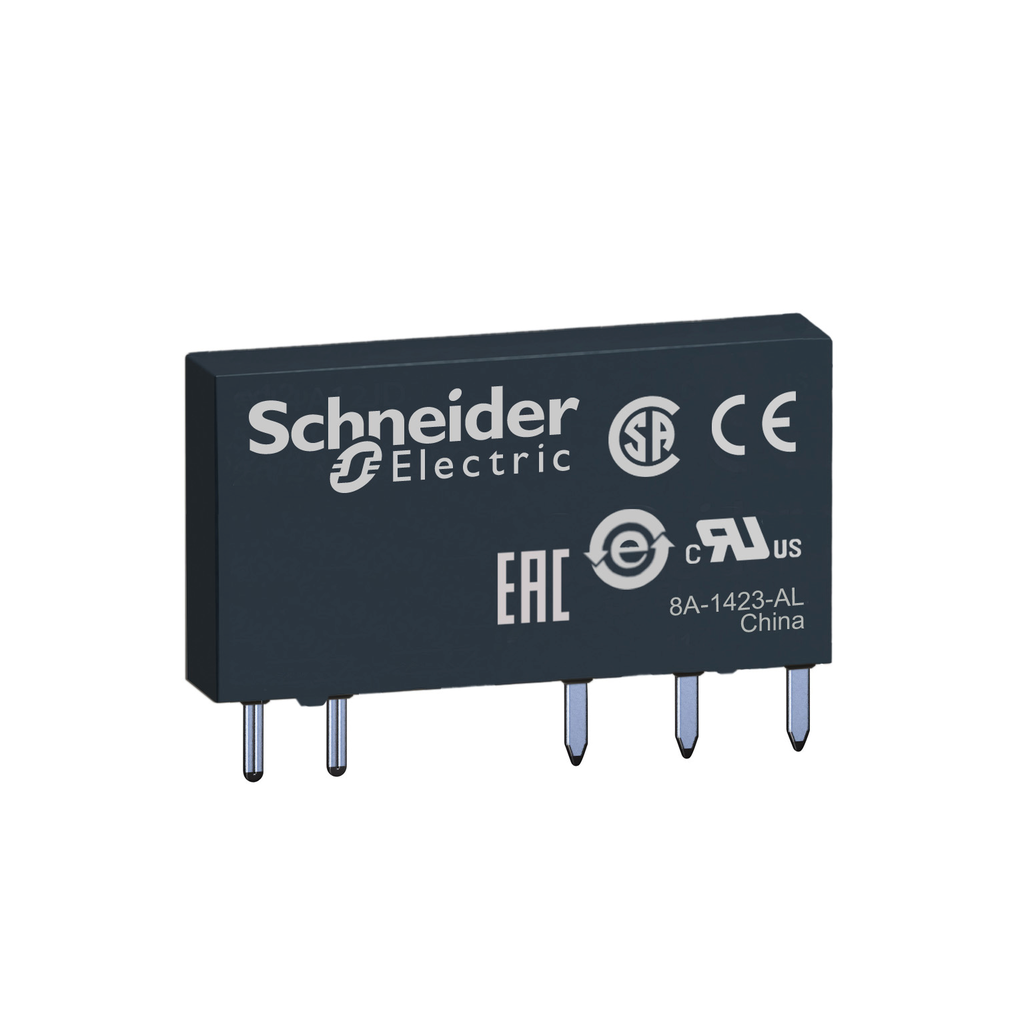

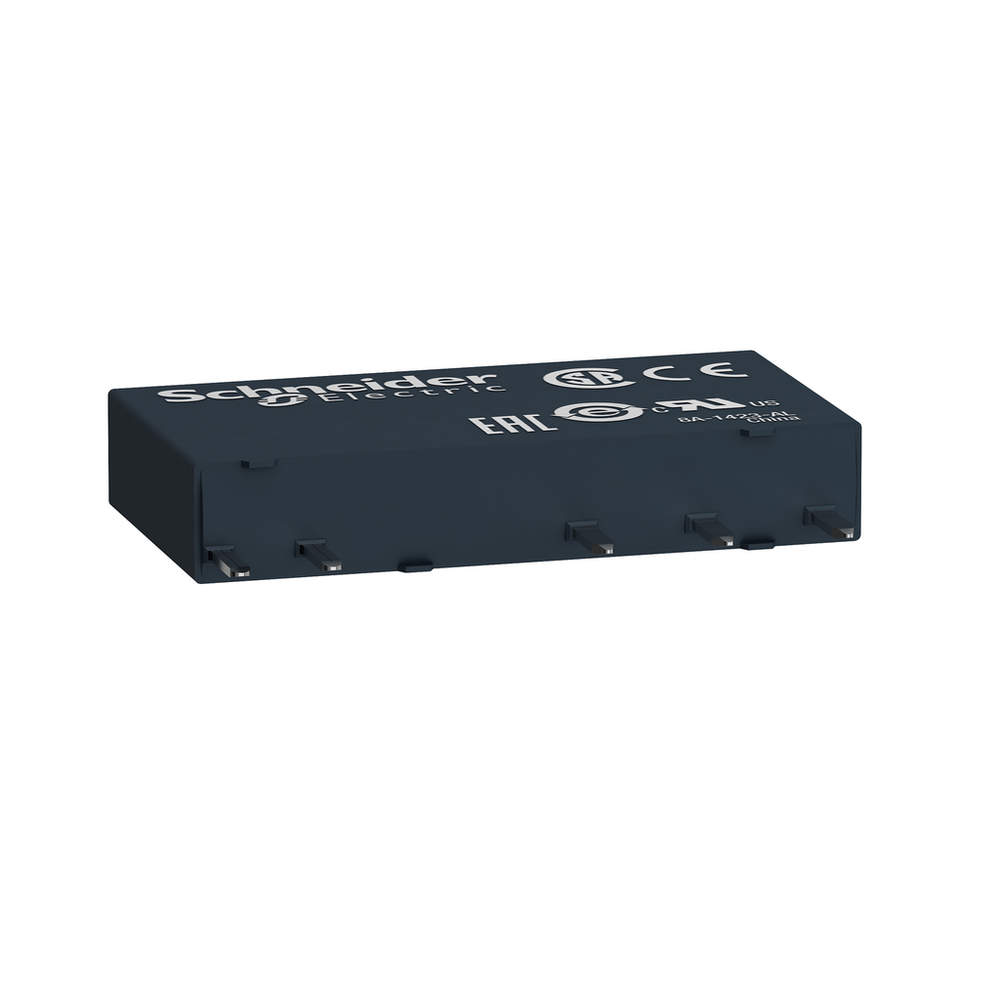

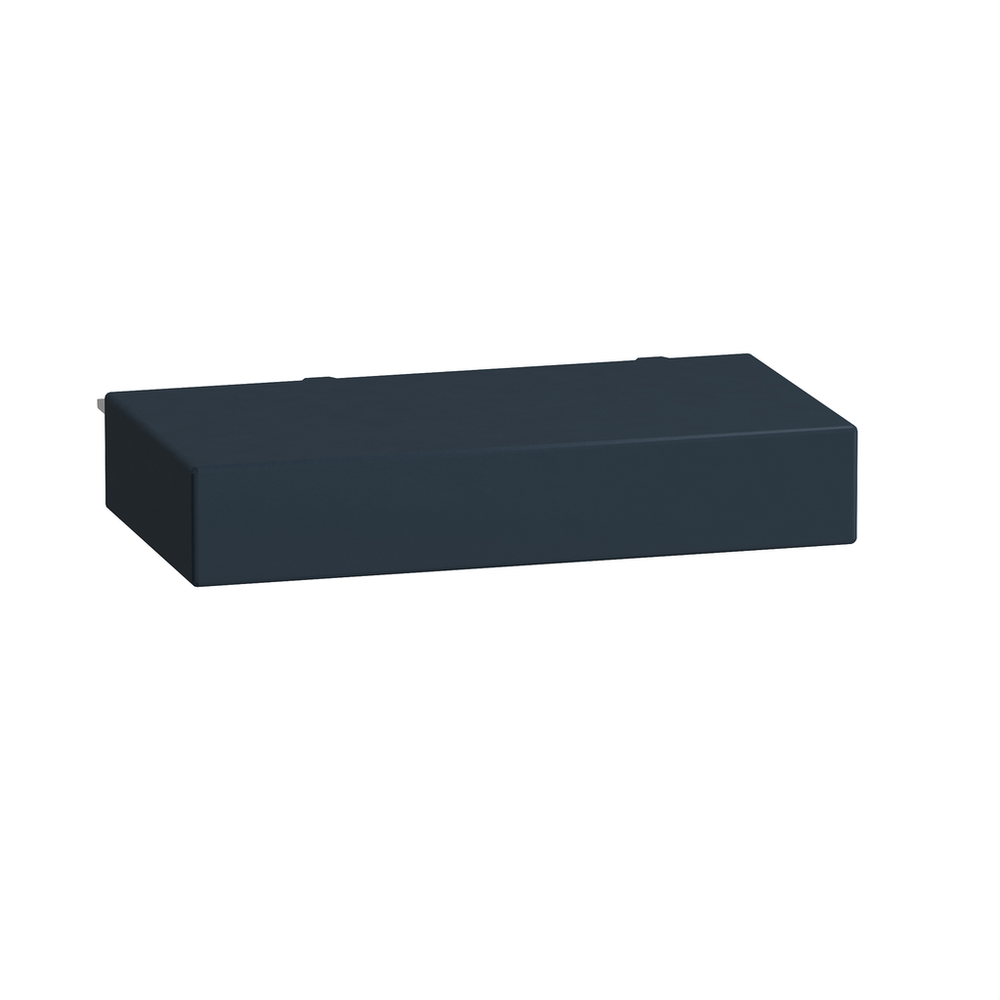

Relais enfichable à interface mince, Harmony Electromechanical Relays, 6 A, 1 CO, standard, 24 V CC

SKU #RSL1AB4BD

Schneider Electric

Relais enfichable à interface mince, Harmony Electromechanical Relays, 6 A, 1 CO, standard, 24 V CC

Name: Relais enfichable à interface mince, Harmony Electromechanical Relays, 6 A, 1 CO, standard, 24 V CC
Brand: Schneider Electric
SKU: RSL1AB4BD
Price: 12.50 CAD
Availability: InStock

SKU #RSL1AB4BD

Spécifications

Voir tous les spécifications

Certifications de produits :	CSA \|\| UL \|\| EAC
Normes :	CSA C22.2 n° 14 \|\| IEC 61810-1 \|\| UL 508
Température ambiante de fonctionnement :	-40-55 °C

Quantité disponible000

Votre prix

0,00 $ / Chaque

Ajouter au modèle

Description du produit

Ce relais enfichable d'interface mince Harmony RSL possède une tension de commande de bobine de 24 V CC et un contact inverseur SPDT (unipolaire bidirectionnel) de 6 A. Il offre un large choix de nombres de contacts pour les applications à courant nominal élevé. Il contribue à réduire la taille des boîtiers et à améliorer la fiabilité des machines ; son installation est quasi universelle. Avec une largeur de seulement 6 mm, c'est l'un des relais d'interface les plus minces du marché, ce qui permet une installation presque partout. L'installation et le retrait du relais de son support sont simples. Il est compatible avec les applications à fort pouvoir de coupure ou à faible courant. Il est compatible avec les systèmes automatisés câblés et complète les fonctions des automates programmables industriels (API). L'affichage d'état par LED assure une visibilité optimale de jour comme de nuit.

Outils recommandés

Environnement


Certifications de produits :	CSA \|\| UL \|\| EAC
Normes :	CSA C22.2 n° 14 \|\| IEC 61810-1 \|\| UL 508
Température ambiante de fonctionnement :	-40-55 °C
Résistance aux chocs :	5 gn 11 ms) hors fonctionnement IEC 60068-2-27 \|\| 5 gn 11 ms) en fonctionnement IEC 60068-2-27
Force diélectrique :	1000 V CA entre les contacts \|\| 4000 V CA entre la bobine et le contact
Résistance aux vibrations :	+/- 1 mm 10-55 Hz)IEC 60068-2-6
Degré de protection IP :	IP40 conforme à la norme IEC 60529
Température ambiante de stockage :	-40 à 70 °C

Description
Ressources
Détails techniques

Relais enfichable à interface mince, Harmony Electromechanical Relays, 6 A, 1 CO, standard, 24 V CC

SKU #RSL1AB4BD

Schneider Electric

Relais enfichable à interface mince, Harmony Electromechanical Relays, 6 A, 1 CO, standard, 24 V CC

SKU #RSL1AB4BD

Relais enfichable à interface mince, Harmony Electromechanical Relays, 6 A, 1 CO, standard, 24 V CC

Spécifications

Voir tous les spécifications

Certifications de produits :	CSA \|\| UL \|\| EAC
Normes :	CSA C22.2 n° 14 \|\| IEC 61810-1 \|\| UL 508
Température ambiante de fonctionnement :	-40-55 °C

Quantité disponible000

Votre prix

0,00 $ / Chaque

Ajouter au modèle

Description du produit

Outils recommandés

Environnement


Certifications de produits :	CSA \|\| UL \|\| EAC
Normes :	CSA C22.2 n° 14 \|\| IEC 61810-1 \|\| UL 508
Température ambiante de fonctionnement :	-40-55 °C
Résistance aux chocs :	5 gn 11 ms) hors fonctionnement IEC 60068-2-27 \|\| 5 gn 11 ms) en fonctionnement IEC 60068-2-27
Force diélectrique :	1000 V CA entre les contacts \|\| 4000 V CA entre la bobine et le contact
Résistance aux vibrations :	+/- 1 mm 10-55 Hz)IEC 60068-2-6
Degré de protection IP :	IP40 conforme à la norme IEC 60529
Température ambiante de stockage :	-40 à 70 °C


Sans substances toxiques :	Oui
Informations sur l'exemption RoHS :	Oui
Sans mercure :	Oui
Déclaration environnementale :	ENVPEP1405004EN
Statut de l'offre durable :	Produit Green Premium
Sans métaux lourds toxiques :	Oui
Règlement REACH :	Exempt de substances extrêmement préoccupantes au-dessus du seuil
Proposition 65 de Californie :	AVERTISSEMENT : Ce produit peut vous exposer à des substances chimiques, notamment : des composés de nickel, reconnus par l’État de Californie comme cancérigènes, et le phtalate de di-isodécyle (DIDP), reconnu par l’État de Californie comme pouvant causer des malformations congénitales ou d’autres problèmes de reproduction. Pour plus d’informations, consultez le site www.P65Warnings.ca.gov
Accéder gratuitement à Svhc :	Oui
Weee :	Ce produit doit être éliminé sur les marchés de l'Union européenne conformément aux procédures de collecte des déchets spécifiques et ne doit en aucun cas être jeté dans les poubelles.
Réglementation RoHS chinoise :	X
Profil de circularité :	ENVEOLI1405004EN
Solution sans composés phénoliques :	Oui
Directive RoHS de l'UE :	Conformité proactive (Produit hors du champ d'application légal de la directive RoHS de l'UE)


Capacité de commutation maximale :	1500 VA \|\| 150 W
Données de fiabilité en matière de sécurité :	B10d = 60000

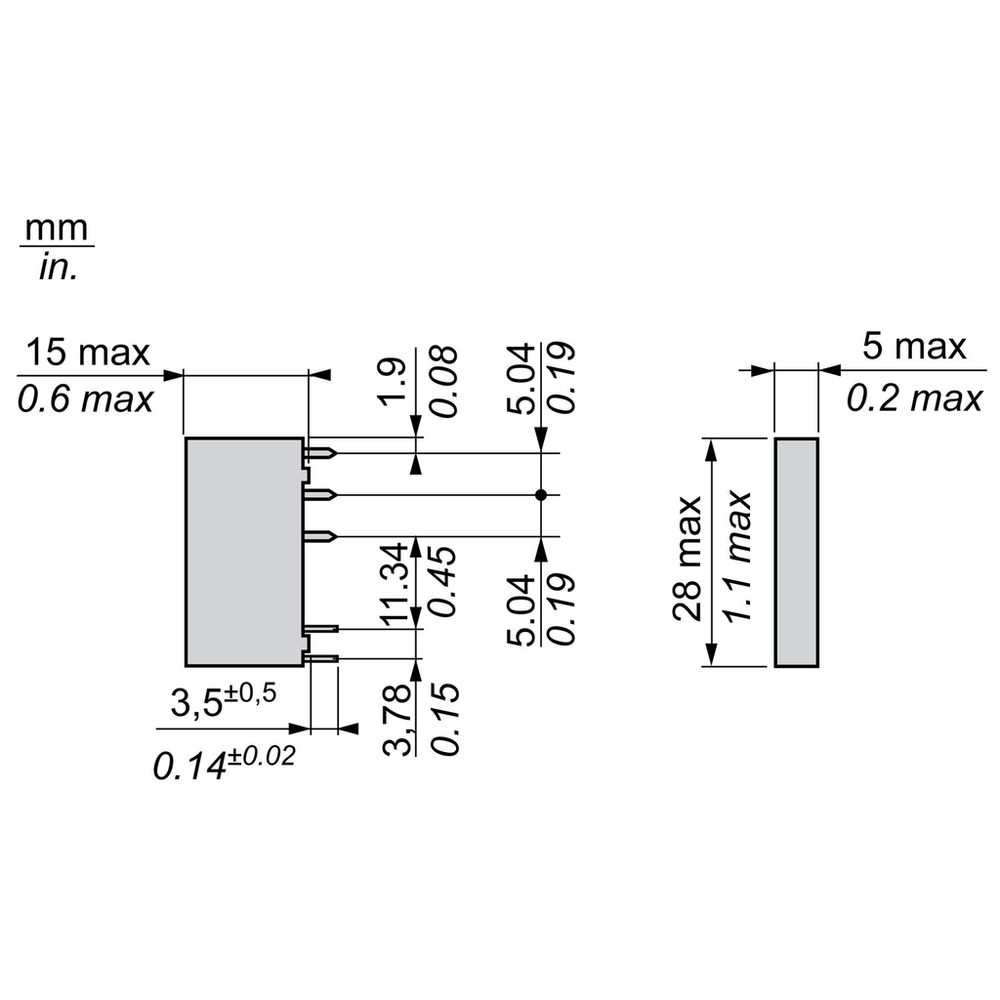

Hauteur :	28 mm

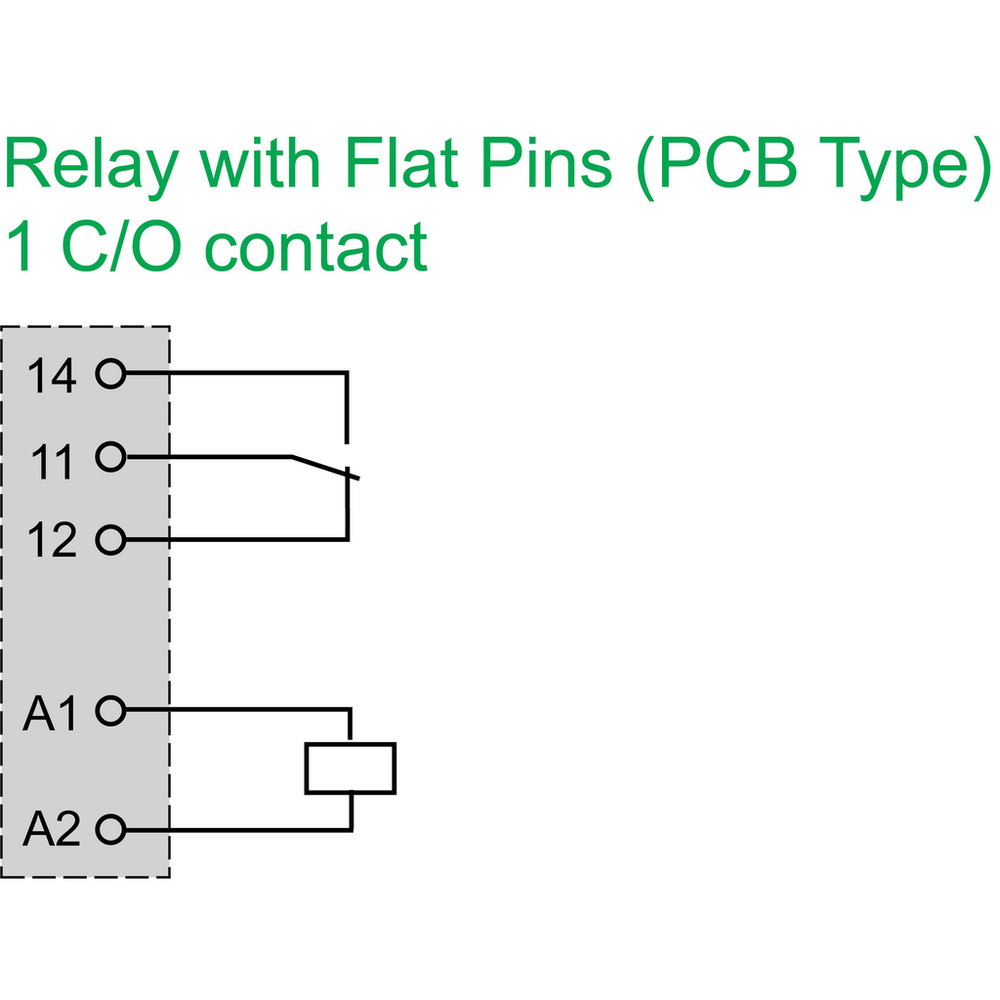

Description des bornes Iso N°1 :	(11-12-14)OC \|\| (A1-A2)CO
Taux de fonctionnement :	≤ 360 cycles/heure en charge \|\| ≤ 18 000 cycles/heure à vide
Catégorie de protection :	RT III
Niveaux de test :	groupe de montage de niveau A
Support de montage :	prise ou circuit imprimé
Matériaux de contact :	alliage d'argent (AgSnO2)
Forme de l'épingle :	plat (type PCB)
Poids net :	0,0054 kg
[Uimp] Tension de tenue aux impulsions nominale :	6 kV IEC
Tension de commutation maximale :	277 V
Résistance moyenne :	3390 ohms à 23 °C +/- 15 %
Présentation de l'appareil :	produit complet
Capacité de commutation minimale :	120 mW
Consommation moyenne de bobines :	0,17 W
Limites de tension de fonctionnement nominale :	18...33,6 V CC
[Ie] Courant nominal de fonctionnement :	6 A AC-1/DC-1)IEC/UL
[Ui] Tension d'isolation nominale :	250 V IEC \|\| 277 V cUL
Courant de commutation minimal :	100 mA
Durabilité électrique :	60 000 cycles, 6 A à 250 V, AC-1 C/O
Durabilité mécanique :	10 000 000 cycles
Position de fonctionnement :	toute position
Temps de fonctionnement :	Réinitialisation en 5 ms \|\| 12 ms
Largeur :	5 mm
Courant de charge :	6 A 250 V CA distance de montage 0,5 mm
Seuil de tension de décrochage :	≥ 0,05 Uc
Profondeur :	18,5 mm
Tension de commutation minimale :	12 V


Largeur :	5 mm
Hauteur :	28 mm
Poids :	0,0054 kg
[Uc] Tension du circuit de commande :	24 V CC
Gamme de produits :	Relais électromécaniques Harmony
Type de produit ou de composant :	relais enfichable
Voyant d'état :	sans
Type de contrôle :	sans bouton-poussoir
Nom de la série :	relais d'interface mince
Type et composition des contacts :	1 C/O
Opération de contact :	standard
Nom abrégé de l'appareil :	RSL
[Le] courant thermique conventionnel en enceinte fermée :	6 A -40-55 °C
