| Identifiants de type Persona : | BM9, UE, LC, OM, OM8, PB, SC, SI, VR |
| Noms des types de personnages : | Exploitant de bornes de recharge, utilisateur final, entrepreneur, fabricant d'équipement d'origine (OEM) - Fabricant de panneaux de commande, monteur de panneaux, électricien, intégrateur de systèmes, partenaire informatique |
| Identifiant de segmentation du marché : | COMMERCIAL, INDUSTRIEL |
| Segmentation du marché : | Commercial, industriel |
| Type de coordination : | type 1, type 2 |
| Force diélectrique : | 4 kV CA pour le circuit d'entrée/sortie, 4 kV CA pour l'entrée ou la sortie vers le boîtier |
| Compatibilité électromagnétique : | Décharge électrostatique 6 kV, critère A ; décharge par contact conforme à la norme CEI 61000-4-2 ; décharge électrostatique 8 kV, critère A ; décharge dans l'air conforme à la norme CEI 61000-4-2 ; perturbations RF conduites 10 V, 0,15…80 MHz, critère A, niveau 3 conforme à la norme CEI 61000-4-6 ; test d'immunité aux transitoires/rafales électriques rapides 2 kV, 5/100 kHz, critère B ; ports de sortie conformes à la norme CEI 61000-4-4 ; test d'immunité aux transitoires/rafales électriques rapides 1 kV, 5/100 kHz, critère B ; ports d'entrée conformes à la norme CEI 61000-4-4 ; test d'immunité aux champs électromagnétiques radiofréquences rayonnés 10 V/m, 80 MHz…1 GHz, critère A conforme à la norme CEI 61000-4-3 ; test d'immunité aux champs électromagnétiques radiofréquences rayonnés 3 V/m, 1,4…2 GHz, critère A conforme à la norme CEI 61000-4-3, essai d'immunité aux champs électromagnétiques radiofréquences rayonnés 1 V/m, 2...2,7 GHz, critère A conforme à la norme CEI 61000-4-3 ; essai d'immunité aux surtensions 1 kV, critère B, ports de sortie entre phases, conforme à la norme CEI 61000-4-5 ; essai d'immunité aux surtensions 2 kV, critère B, ports de sortie entre phase et terre, conforme à la norme CEI 61000-4-5 ; environnement d'émission rayonnée B pour une alimentation CC, conforme à la norme CEI 60947-4-3 ; environnement d'émission conduite B pour une alimentation CC, conforme à la norme CEI 60947-4-3. |
| Puissance du moteur (kW) : | 0,75 kW/1 ch à 120 V CA, 2,24 kW/3 ch à 240 V CA, 3,73 kW/5 ch à 480 V CA |
| Temps de réponse : | 0,5 cycle (allumage), 0,5 cycle (extinction) |
| Couple de serrage : | 0,5 N.m pour l'entrée de commande, 5 lb.in pour l'entrée de commande ; 2 à 2,2 N.m pour la sortie de charge, 18 à 20 lb.in pour la sortie de charge |
| Bornes de connexion : | Bornes à vis enfichables, capacité de serrage : 0,08…3,30 mm², 28 AWG…12 AWG pour l’entrée ; bornes à vis, capacité de serrage : 10…26,67 mm², 8 AWG…3 AWG pour la sortie. |
| Tension du circuit de commande : | 4...32 V |
| Agence de certification : | CEI 61373 : classe B : catégorie 1, CEI 60947-4-3, CEI 62314, CEI 60950-1 |
| Empreinte carbone de la phase de distribution A4 : | 0,1119890316422807, 0,1 kg CO2 eq. |
| Empreinte carbone de la phase de fin de vie C1 à C4 : | 0,7 kg CO2 eq., 0,7140028991535317 |
| Empreinte carbone de la phase d'installation A5 : | 0,08645906004365944, 0,1 kg CO2 eq. |
| Empreinte carbone de la phase de fabrication A1 à A3 : | 3 kg CO2 eq., 3,422440346300645 |
| Empreinte carbone de la phase d'utilisation B2 B3 B4 B6 : | 2 kg CO2 eq., 2,445542466985405 |
| État des données locales : | Publiable |
| Date de publication locale : | 11 août 2026 |
| Indicateur de retour : | Y |
| Weee Scope : | Dehors |
| Catégorie de produits Weee : | 5 |
| Périmètre du champ d'application : | Du moins en Europe |
| Affichage de disponibilité Eoli : | Oui |
| Document de référence en fin de vie : | ENVEOLI2607026EN |
| Atteindre le statut de conformité totale : | La référence contient des substances extrêmement préoccupantes à des concentrations supérieures au seuil |
| Identifiant d'obtention du statut de conformité totale : | CONTIENT_SVHC |
| Directive de conformité REACH : | La référence contient des substances extrêmement préoccupantes à des concentrations supérieures au seuil |
| RoHS Europe dans le champ d'application : | Non |
| Statut RoHS UE : | Conforme par exemption |
| Date de conformité RoHS UE : | 1930 |
| État de conformité totale RoHS UE : | Conforme par exemption |
| Norme RoHS chinoise en vigueur : | Oui |
| Étiquette RoHS chinoise : | 5 |
| Avec du carton recyclé : | Oui |
| Sans plastique à usage unique : | Oui |
| Ce produit contribue à la réduction et à la diminution des émissions. : | Non |
| Identifiant du niveau : | 1 |
| Étage : | 1 |
| ID d'option de fonction : | STANDARD |
| Option de fonction : | Standard |
| Identifiant du kit de produit : | N |
| Formulaire de contact : | Contacteur DOL de sortie semi-conducteur de forme 5 |
| Type de contrôle : | sans bouton de test |
| Nom abrégé de l'appareil : | SSD1 |
| Ignifugation : | V-0 conforme à la norme UL 94 |
| Courant d'appel : | 750 A à 60 Hz |
| Résistance d'isolement : | 1000 MΩ à 500 V CC |
| Courant de charge : | 0,2-45 A |
| Signalisation locale : | LED (verte) pour la tension de contrôle |

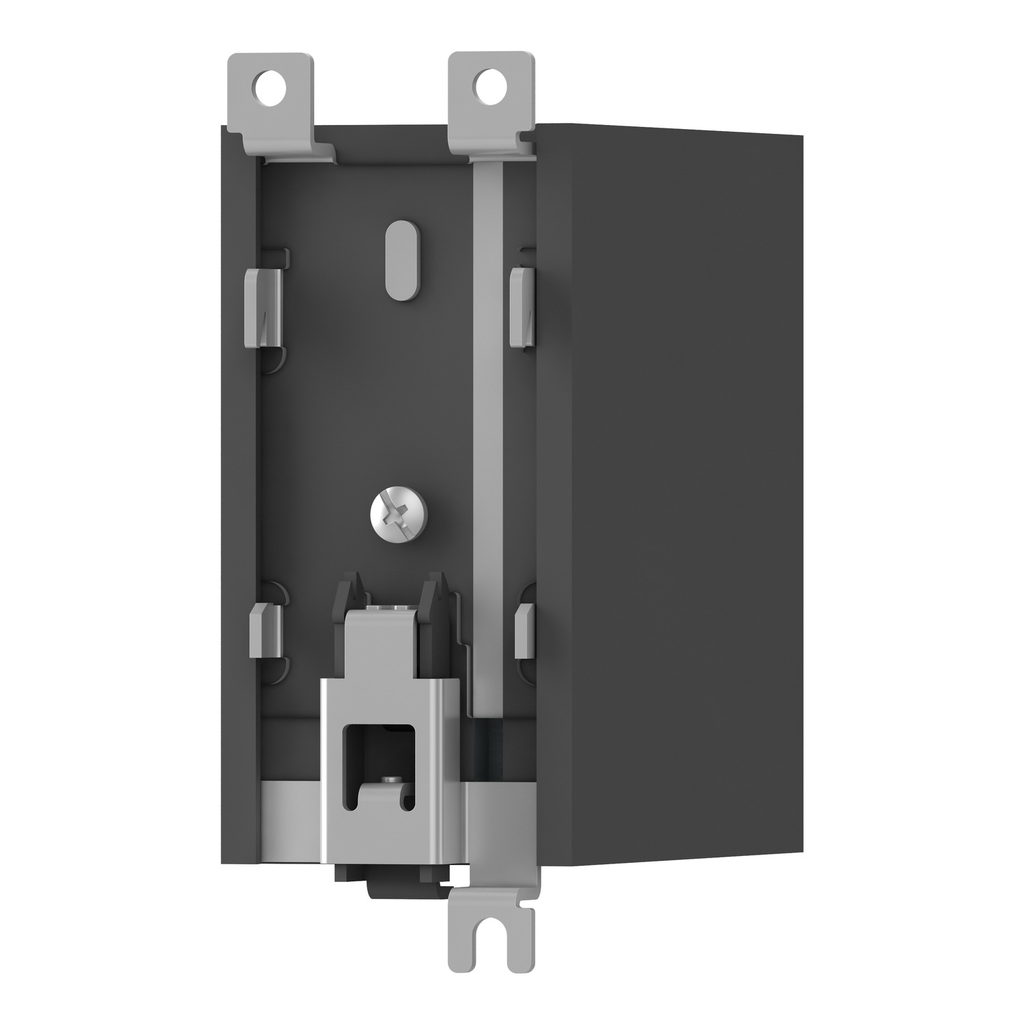

| Support de montage : | Rail DIN symétrique de 35 mm conforme à la norme IEC 60715 |
| Fréquence du réseau : | 47...440 Hz |
| Nombre de chaînes : | 1 |
| Catégorie de surtension : | III |
| Phase : | 1 phase |
| Facteur de puissance : | 0,5 avec charge maximale |
| Disponibilité des produits : | Stock - Normalement stocké dans l'entrepôt de distribution |
| Type de configuration du produit : | Configuration du contacteur avec entrée à vis enfichable |
| Type de produit ou de composant : | Relais modulaire sur rail DIN |

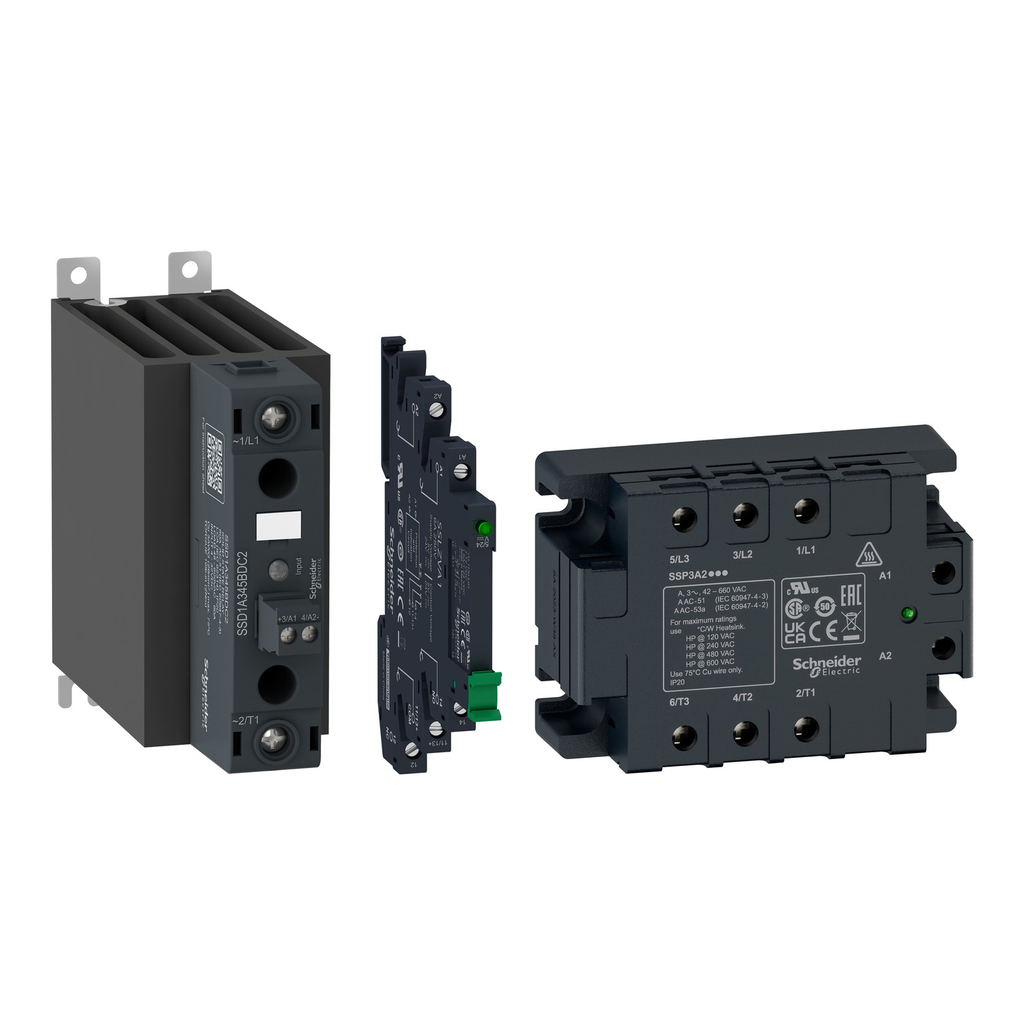

| Gamme de produits : | Relais statiques Harmony |
| Retournabilité : | Oui |
| Résistance aux chocs : | 50 gn pendant 11 ms (accélération de pointe), position longitudinale conforme à la norme IEC 60068-2-27 ; 30 gn pendant 11 ms (accélération de pointe), position verticale conforme à la norme IEC 60068-2-27 |
| Version du logiciel : | v6.2.5-6 |
| Emballages durables : | Oui |
| Empreinte carbone totale du cycle de vie : | 7 kg CO2 eq. |
| Résistance aux vibrations : | 0,35 mm (f = 10-150 Hz) conforme à la norme IEC 60068-2-6 |
| Type de configuration du produit X : | Configuration du contacteur avec entrée à vis enfichable |
| Version de la base de données : | 2024-01 |
| Source de données : | produit de référence |

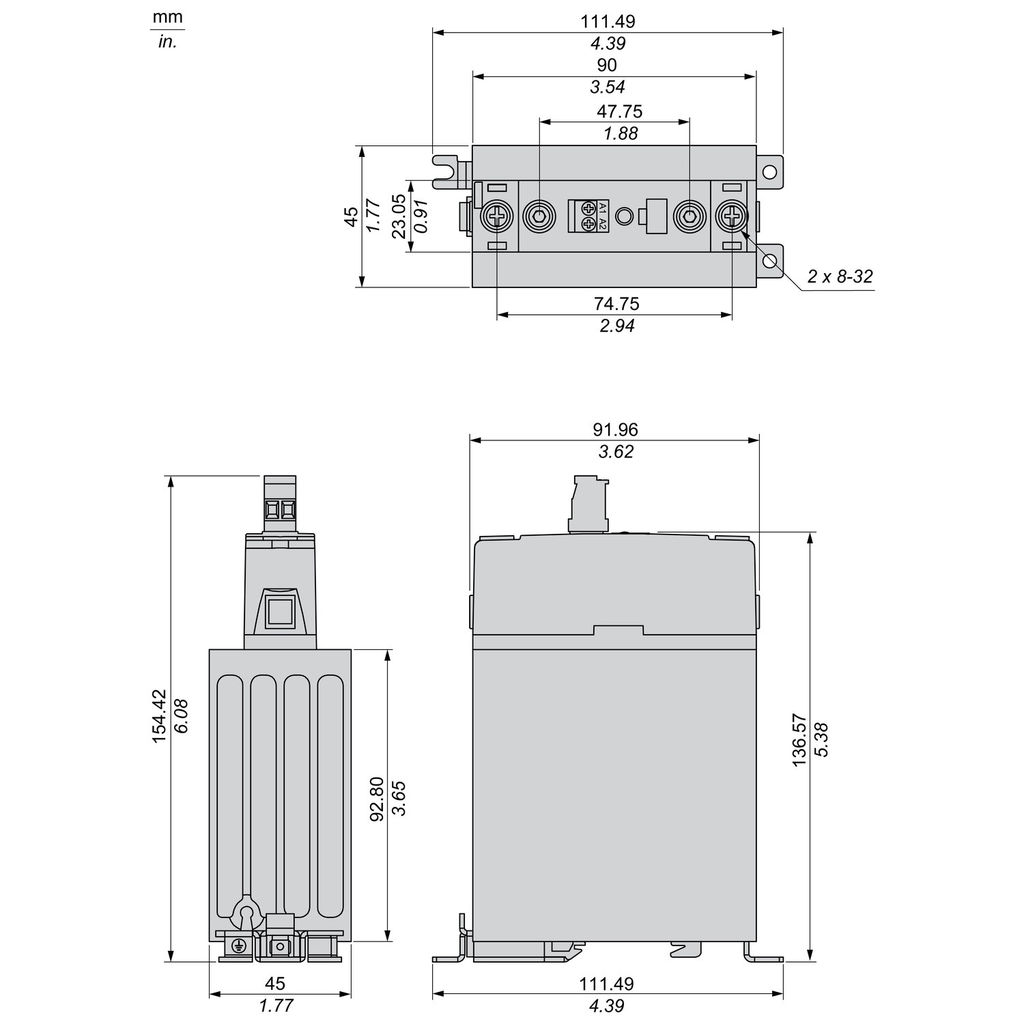

| Taille nominale : | 113,1 mm |
| Largeur nominale : | 45 mm |
| Dv/Dt : | 500 V/µs à l'état bloqué à la tension nominale maximale |
| I²T maximal pour la fusion : | 2563 A².s pendant 10 ms ; 2343 A².s pendant 8,33 ms |
| Nombre d'unités dans l'emballage. : | 1 |
| Code douanier : | 8536410050 |
| Garantie en mois : | 18 |
| Poids de l'emballage en g : | 45.1 |
| Description de l'unité fonctionnelle : | Pour assurer une commutation marche/arrêt et un contrôle fiables des charges électriques CA et CC dans les applications industrielles pour une durée de vie de référence de 10 ans, fonctionnant à un taux d'utilisation moyen de 20 %, tout en garantissant une commutation sûre, silencieuse et sans entretien grâce à la technologie des semi-conducteurs sans contacts mobiles. |
| Quantité d'unité fonctionnelle : | 1 |
| Unité fonctionnelle : | unité |
| Potentiel de recyclabilité en % : | 96 |
