| Identifiants de type Persona : | BM9, UE, LC, OM, OM8, PB, SC, SI, VR |
| Noms des types de personnages : | Exploitant de bornes de recharge, utilisateur final, entrepreneur, fabricant d'équipement d'origine (OEM) - Fabricant de panneaux de commande, monteur de panneaux, électricien, intégrateur de systèmes, partenaire informatique |
| Identifiant de segmentation du marché : | COMMERCIAL, INDUSTRIEL |
| Segmentation du marché : | Commercial, industriel |
| Type de contrôle : | sans bouton de test, sans bouton de test |
| Force diélectrique : | 4 kV CA pour entrée/sortie, 4 kV CA pour entrée ou sortie vers le boîtier |
| Marquage : | UL, CE, EAC, CSA |

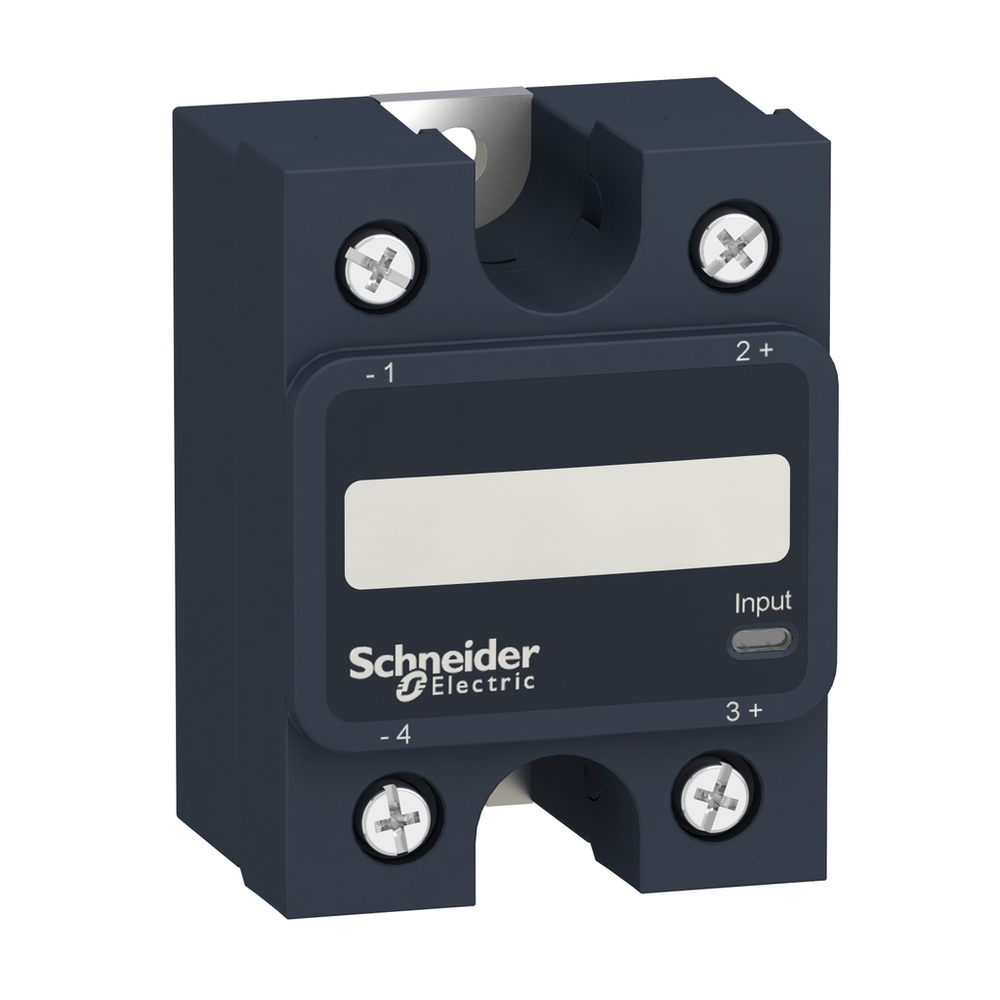

| Type de produit ou de composant : | relais à montage sur panneau |
| Type de dispositif de protection : | Disjoncteur miniature de type 1 - 80 A (MCB) B, disjoncteur miniature de type 2 - 63 A (MCB) B |
| Temps de réponse : | 30 ms (extinction), 25 ms (allumage) |
| Données de fiabilité en matière de sécurité : | B10d = 1731395, MTTFd = 1875,9 ans |
| Couple de serrage : | 1,5 à 1,7 N·m pour l'entrée, 2 à 2,2 N·m pour la sortie |
| Bornes de connexion : | Cosses annulaires de sortie 11,7 x 4,5 mm, bornes à vis 0,2...3,3 mm², AWG 24...AWG 12) avec entrée côté câble, bornes à vis 0,5...5,26 mm², AWG 20...AWG 10) avec sortie côté câble, bornes à vis 0,2...3,3 mm², AWG 24...AWG 12) sans entrée côté câble, bornes à vis 0,5...8,26 mm², AWG 20...AWG 8) sans sortie côté câble, connecteurs à languette fourchus d'entrée 9,2 x 4 mm, cosses annulaires d'entrée 9,2 x 4 mm, connecteurs à languette fourchus de sortie 11,7 x 4,5 mm, connecteurs à vis |
| Empreinte carbone de la phase de distribution A4 : | 0,013147201, 0 kg CO2 eq. |
| Empreinte carbone de la phase de fin de vie C1 à C4 : | 0 kg CO2 eq., 0,0241240371 |
| Empreinte carbone de la phase d'installation A5 : | 0,0005714174, 0 kg CO2 eq. |
| Empreinte carbone de la phase de fabrication A1 à A3 : | 1 kg CO2 eq., 1,1309849485 |
| Empreinte carbone de la phase d'utilisation B2 B3 B4 B6 : | 13 243 kg CO2 eq., 13243,2887382841 |
| Tension du circuit de commande : | 90...280 V |
| Agence de certification : | CSA, EAC, UL, CE |
| État des données locales : | Publiable |
| Date de publication locale : | 2026-03-26 |
| Indicateur de retour : | N |
| Drapeau de bas : | Y |
| Politique boursière : | 2 |
| Weee Scope : | Dehors |
| Catégorie de produits Weee : | 5 |
| Périmètre du champ d'application : | Du moins en Europe |
| Affichage de disponibilité Eoli : | Oui |
| Document de référence en fin de vie : | ENVEOLI1505006EN |
| Atteindre le statut de conformité totale : | La référence contient des substances extrêmement préoccupantes à des concentrations supérieures au seuil |
| Identifiant d'obtention du statut de conformité totale : | CONTIENT_SVHC |
| Directive de conformité REACH : | La référence contient des substances extrêmement préoccupantes à des concentrations supérieures au seuil |
| RoHS Europe dans le champ d'application : | Non |
| Statut RoHS UE : | Conforme par exemption |
| Date de conformité RoHS UE : | 1930 |
| État de conformité totale RoHS UE : | Conforme par exemption |
| Norme RoHS chinoise en vigueur : | Oui |
| Étiquette RoHS chinoise : | 5 |
| Avec du carton recyclé : | Oui |
| Sans plastique à usage unique : | Oui |
| Ce produit contribue à la réduction et à la diminution des émissions. : | Non |
| Identifiant du niveau : | 2 |
| Étage : | 2 |
| ID d'option de fonction : | STANDARD |
| Option de fonction : | Standard |
| Identifiant du kit de produit : | N |
| Cos Phi : | 0,5-0,5 (avec charge maximale) |

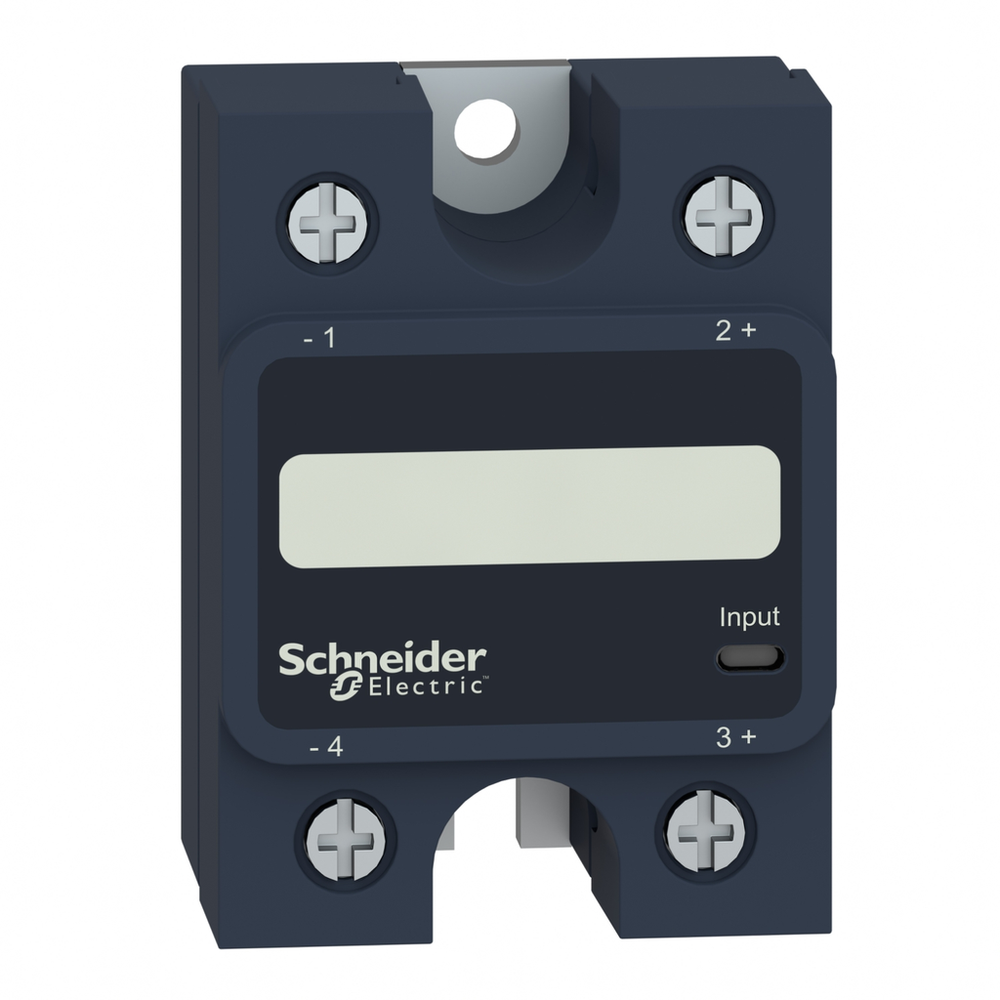

| Nom abrégé de l'appareil : | SSP1 |
| Dv Dt : | 500 V/µs à l'état bloqué à la tension maximale |
| Résistance d'isolement : | 1000 MΩ à 500 V CC |
| Courant de charge : | 0,15-125 A |
| Signalisation locale : | LED, entrée verte |
| Catégorie de surtension : | III |
| Phase : | 1 phase |
| Disponibilité des produits : | Hors stock - Ne se trouve généralement pas dans l'entrepôt de distribution |
| Équipement fourni : | coussin thermique |

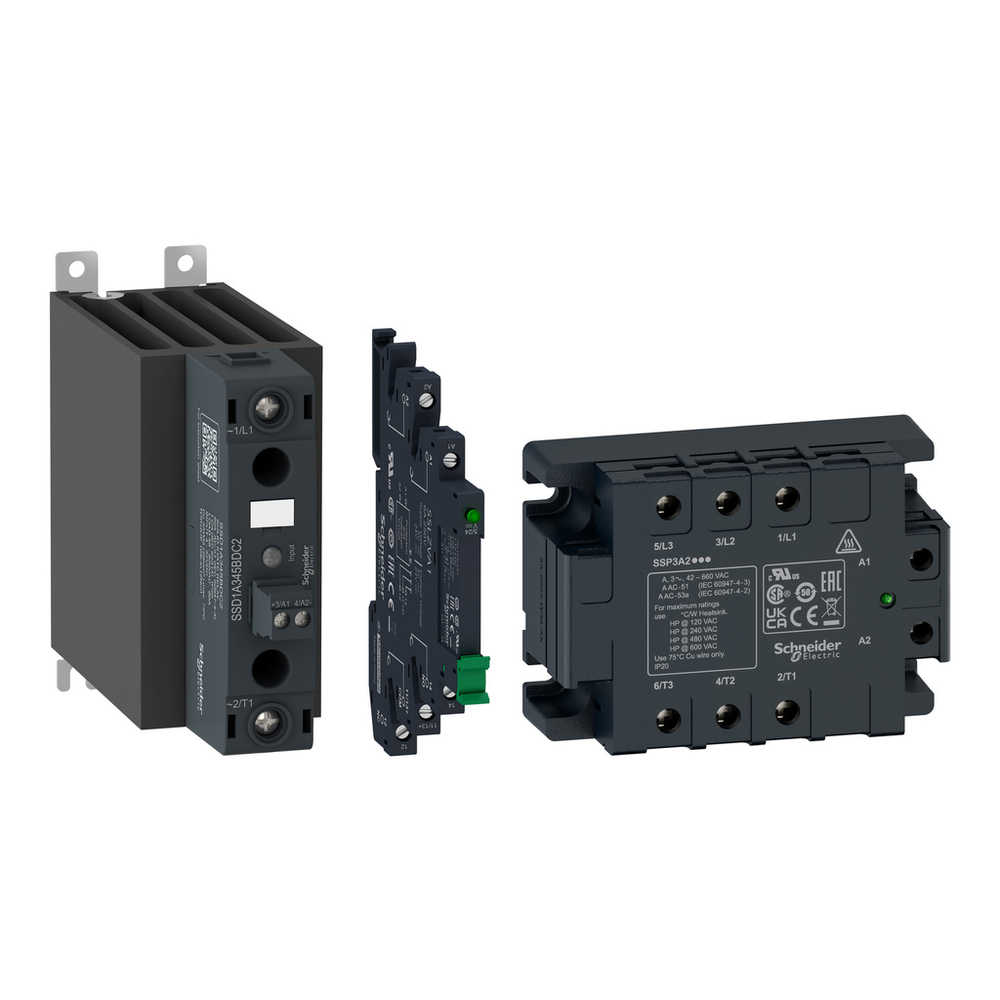

| Gamme de produits : | Relais statiques Harmony |
| Retournabilité : | Non |
| Version du logiciel : | EIME v5.8.1 |
| Emballages durables : | Oui |
| Impédance thermique : | 0,48 °C-in²/W à 25 psi |
| résistance thermique : | 0,22 °C/W jonction au boîtier |
| Empreinte carbone totale du cycle de vie : | 13 244 kg CO2 eq. |
| Garantie en mois : | 18 |
| Code Pep : | ENVPEP1505006EN |
| Version de la base de données : | 2016-11 |
| Date de vérification Pep : | 2019-05-01 |
| Version PCR : | PCR-ed3-EN-2015 04 02 |
| Version PSR : | PSR-0005-ed2-EN-2016 03 29 |
| Type de vérification pour le Pep : | examen interne indépendant |
| Source de données : | produit extrapolé |
| Description de l'unité fonctionnelle : | Pour activer/désactiver un contact électronique pendant 10 ans à un taux d'utilisation de 50 %. |
| Quantité d'unité fonctionnelle : | 1 |
| Unité fonctionnelle : | unité (unité) |
| Durée de vie de référence, en Y : | 10 |
| Consommation d'énergie sur la durée de vie du produit, en kWh : | 22430.4 |
| Modèle énergétique - Fabrication [A1-a3] : | Modèle énergétique utilisé : Mexique |
| Modèle énergétique - Installation [A5] : | Mix électrique ; CA ; < 1 kV ; UE-27 |
| Modèle énergétique - Utiliser [B6] : | Mix électrique ; CA ; < 1 kV ; UE-27 |
| Modèle énergétique - Fin de vie [C1-c4] : | Mix électrique ; CA ; < 1 kV ; UE-27 |
