| Identifiants de type Persona : | BM9, UE, LC, OM, OM8, PB, SC, SI, VR |
| Noms des types de personnages : | Exploitant de bornes de recharge, utilisateur final, entrepreneur, fabricant d'équipement d'origine (OEM) - Fabricant de panneaux de commande, monteur de panneaux, électricien, intégrateur de systèmes, partenaire informatique |
| Identifiant de segmentation du marché : | COMMERCIAL, INDUSTRIEL |
| Segmentation du marché : | Commercial, industriel |
| Type de contrôle : | panneau avant du sélecteur, sans bouton de test, sans bouton de test |
| Compatibilité électromagnétique : | Test d'immunité aux décharges électrostatiques (6 kV par contact) niveau 3 IEC 61000-4-2 ; test d'immunité aux décharges électrostatiques (8 kV dans l'air) niveau 3 IEC 61000-4-2 ; sensibilité aux champs électromagnétiques (10 V/m, 80 MHz à 1 GHz) niveau 3 IEC 61000-4-3 ; test d'immunité aux transitoires/rafales électriques rapides (1 kV, pince de connexion capacitive) niveau 3 IEC 61000-4-4 ; test d'immunité aux transitoires/rafales électriques rapides (2 kV direct) niveau 3 IEC 61000-4-4 ; test d'immunité aux ondes de choc (1,2/50 µs, 1 kV en mode différentiel) niveau 3 IEC 61000-4-5 ; test d'immunité aux ondes de choc (1,2/50 µs, 2 kV en mode commun) niveau 3 IEC 61000-4-5 ; perturbations RF conduites (10 V, 0,15…80 V) MHz) niveau 3 IEC 61000-4-6 test d'immunité aux creux de tension et aux interruptions 0 % 1 cycle) IEC 61000-4-11 test d'immunité aux creux de tension et aux interruptions 70 % 25/30 cycles) IEC 61000-4-11, émissions conduites et rayonnées classe B EN 55022 |

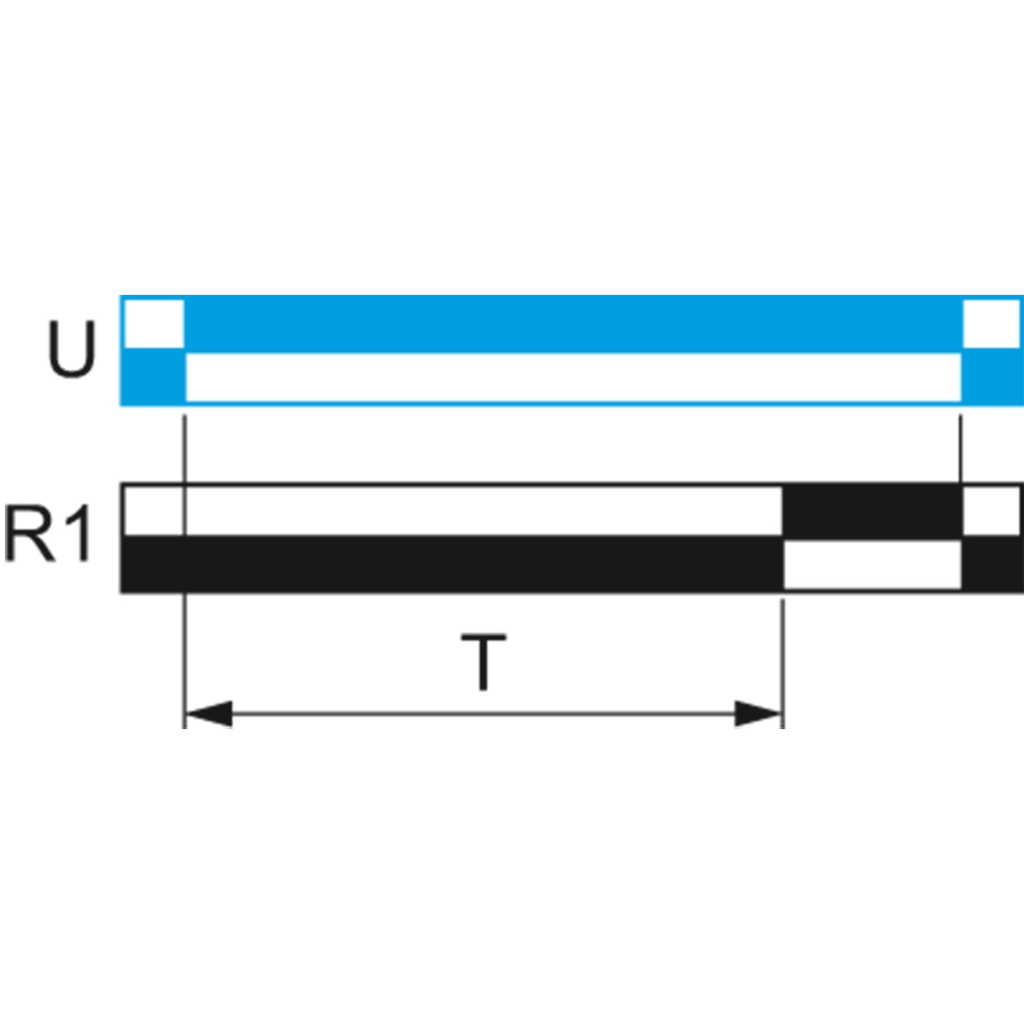

| Fonction disponible : | A - Relais temporisé à l'enclenchement - 1 C/O, Ac - Relais temporisé à l'enclenchement et au déclenchement avec signal de commande - 1 C/O, At - Relais temporisé à l'enclenchement avec pause/sommation (Y1) - 1 C/O, B - Relais à intervalle simple avec signal de commande - 1 C/O, Bw - Relais à double intervalle avec signal de commande - 1 C/O, C - Relais temporisé au déclenchement avec signal de commande - 1 C/O, D - Relais clignotant symétrique (impulsion de démarrage à l'arrêt) - 1 C/O, Di - Relais clignotant symétrique (impulsion de démarrage à la marche) - 1 C/O, H - Relais d'intervalle - 1 C/O, Ht - Relais d'intervalle avec pause/sommation (Y1) - 1 C/O |
| Précision de répétition : | ± 0,5 % IEC 61812-1, ± 0,5 % IEC 61812-1 ± 0,5 % IEC 61812-1, ± 0,5 % IEC 61812-1 |
| Données de fiabilité en matière de sécurité : | B10d = 270 000, MTTFd = 296,8 ans |
| Réglage de la précision du délai : | ± 10 % de la pleine échelle 25 °C IEC 61812-1, ± 10 % de la pleine échelle 25 °C IEC 61812-1, ± 10 % de la pleine échelle 25 °C IEC 61812-1 ± 10 % de la pleine échelle 25 °C IEC 61812-1, ± 10 % de la pleine échelle 25 °C IEC 61812-1, ± 10 % de la pleine échelle 25 °C IEC 61812-1 |
| Dérive de température : | +/- 0,05 %/°C, +/- 0,05 %/°C |
| Plage de temporisation : | 6...60 min, 1...10 h, 0,1...1 s, 1...10 s, 1...10 min, 10...100 h, 6...60 s |
| Type de temporisation : | - A - Relais temporisé à l'enclenchement - Ac - Relais temporisé à l'enclenchement et au déclenchement avec signal de commande - At - Relais temporisé à l'enclenchement avec pause/sommation (Y1) - B - Relais à intervalle simple avec signal de commande - Bw - Relais à double intervalle avec signal de commande - C - Relais temporisé au déclenchement avec signal de commande - D - Relais (impulsion de démarrage à l'arrêt) - Di - Relais (impulsion de démarrage à l'enclenchement) - H - Relais d'intervalle - Ht - Relais d'intervalle avec pause/sommation (Y1) - A, Ac, At, B, Bw, C, D, Di, H, Ht, temporisation à l'enclenchement, temporisation à l'enclenchement et au déclenchement, intervalle, temporisation au déclenchement, clignotement symétrique |
| Dérive de tension : | +/- 0,2 %/V, +/- 0,2 %/V |
| Composition des contacts : | 1 C/O |
| Tension d'alimentation n° 3 : | 24…240 V CA 50/60 Hz, 24 V CC |
| Agence de certification : | CSA, GL, cULus |
| [Uc] Tension du circuit de commande : | 24 V, 24...240 V |
| Connexions - Bornes : | Bornes à vis, 1 x 0,5...1 x 3,3 mm² (20 AWG...12 AWG), rigides, sans cosse ; bornes à vis, 2 x 0,5...2 x 2,5 mm² (20 AWG...14 AWG), rigides, sans cosse ; bornes à vis, 1 x 0,2...1 x 2,5 mm² (24 AWG...14 AWG), souples, avec cosse ; bornes à vis, 2 x 0,2...2 x 1,5 mm² (24 AWG...16 AWG), souples, avec cosse ; connecteurs à vis. |
| Empreinte carbone de la phase de distribution [A4] : | 0,06709103234696433, 0,1 kg CO2 eq. |
| Empreinte carbone de la phase de fin de vie [C1 à C4] : | 0,2004705802313585, 0,2 kg CO2 eq. |
| Empreinte carbone de la phase d'installation [A5] : | 0 kg CO2 eq., 0,000639052582699191 |
| Empreinte carbone de la phase de fabrication [A1 à A3] : | 2 kg CO2 eq., 1,739695917470005 |
| Empreinte carbone de la phase d'utilisation [B2 B3 B4 B6] : | 51 kg CO2 eq., 50,94880139552928 |
| État des données locales : | Publiable |
| Date de publication locale : | 2026-07-28 |
| Indicateur de retour : | Y |
| Drapeau de bas : | N |
| Politique boursière : | 2 |
| Weee Scope : | Dehors |
| Catégorie de produits Weee : | 5 |
| Périmètre du champ d'application : | Du moins en Europe |
| Affichage de disponibilité Eoli : | Oui |
| Document de référence en fin de vie : | ENVEOLI121113EN |
| Atteindre le statut de conformité totale : | La référence contient des substances extrêmement préoccupantes à des concentrations supérieures au seuil |
| Identifiant d'obtention du statut de conformité totale : | CONTIENT_SVHC |
| Directive de conformité REACH : | La référence contient des substances extrêmement préoccupantes à des concentrations supérieures au seuil |
| RoHS Europe dans le champ d'application : | Non |
| Statut RoHS UE : | Conforme par exemption |
| Date de conformité RoHS UE : | 1243 |
| État de conformité totale RoHS UE : | Conforme par exemption |
| Norme RoHS chinoise en vigueur : | Oui |
| Étiquette RoHS chinoise : | 5 |
| Avec du carton recyclé : | Oui |
| Sans plastique à usage unique : | Oui |
| Ce produit contribue à la réduction et à la diminution des émissions. : | Non |
| Identifiant du niveau : | 1 |
| Étage : | 1 |
| ID d'option de fonction : | STANDARD |
| Option de fonction : | Standard |
| Identifiant du kit de produit : | N |
| Code de compatibilité : | RE17 |
| Matériaux de contact : | sans cadmium |
| Type et composition des contacts : | 1 C/O |
| Distance de fuite : | 4 kV/3 IEC 60664-1 |
| Nom abrégé de l'appareil : | RE17R |
| Force diélectrique : | 2,5 kV 1 mA/1 minute 50 Hz CEI 61812-1 |
| Durabilité électrique : | 100 000 cycles résistifs 8 A 250 V CA |
| Fonctionnalité : | multifonction |
| Matériau du boîtier : | polycarbonate |
| Immunité aux micro-ruptures : | 20 ms |
| Résistance d'isolement : | 100 MΩ 500 V CC CEI 60664-1 |
| Signalisation locale : | Voyant LED fixe : relais alimenté, aucune temporisation en cours. Voyant LED clignotant à 80 % allumé et 20 % éteint : temporisation en cours. Voyant LED pulsé à 5 % allumé et 95 % éteint : relais désactivé, aucune temporisation en cours (sauf fonctions Di-D et Li-L). |
| Marquage : | CE |
| Durabilité mécanique : | 10 000 000 cycles |
| Position de montage : | toute position par rapport au plan de montage vertical normal |
| Support de montage : | Rail DIN de 35 mm conforme à la norme IEC 60715 |
| Nombre de fonctions : | 10 |
| Fréquence de fonctionnement en Hz : | 10 Hz |
| Consommation électrique en VA : | 0-32 VA 240 V CA |
| Disponibilité des produits : | Stock - Normalement stocké dans l'entrepôt de distribution |
| Type de produit ou de composant : | Relais temporisé modulaire |

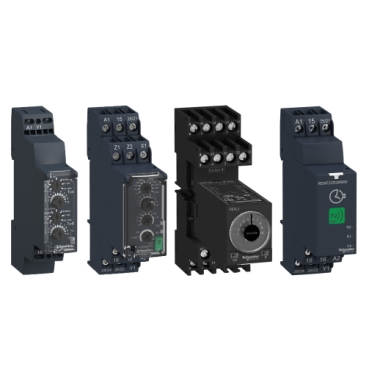

| Gamme de produits : | Relais de minuterie Harmony |
| Réinitialiser le temps : | 120 ms en moyenne lors de la désactivation |
| Retournabilité : | Oui |
| Résistance aux chocs : | 15 gn 11 ms IEC 60068-2-27 |
| Version du logiciel : | v6.2.5-6 |
| Fréquence d'alimentation : | 50...60 Hz +/- 5 % |
| Emballages durables : | Oui |
| Couple de serrage : | 0,6-1 N.m IEC 60947-1 |
| Empreinte carbone totale du cycle de vie : | 53 kg CO2 eq. |
| Résistance aux vibrations : | 20 m/s² (f = 10-150 Hz) conforme à la norme IEC 60068-2-6 |
| Plage de tension : | 0,85...1,1 Nous |
| Code Pep : | ENVPEP1211017EN |
| Version de la base de données : | 2024-01 |
| Date de vérification Pep : | 30 octobre 2025 |
| Version PCR : | PEP-PCR-ed4-2021 09 06 |
| Version PSR : | PSR-0005-ed3.1-EN-2023 12 08 |
| Type de vérification pour le Pep : | examen interne indépendant |
| Source de données : | produit extrapolé |

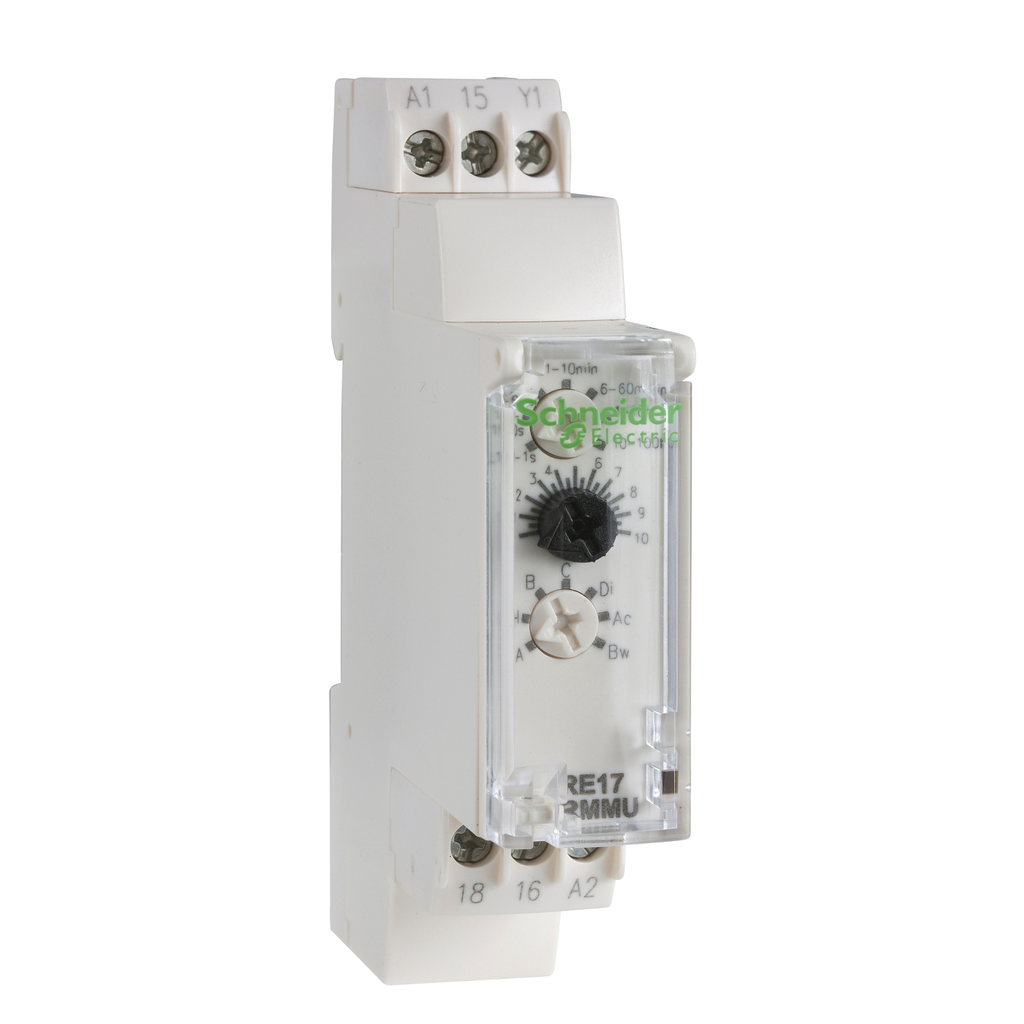

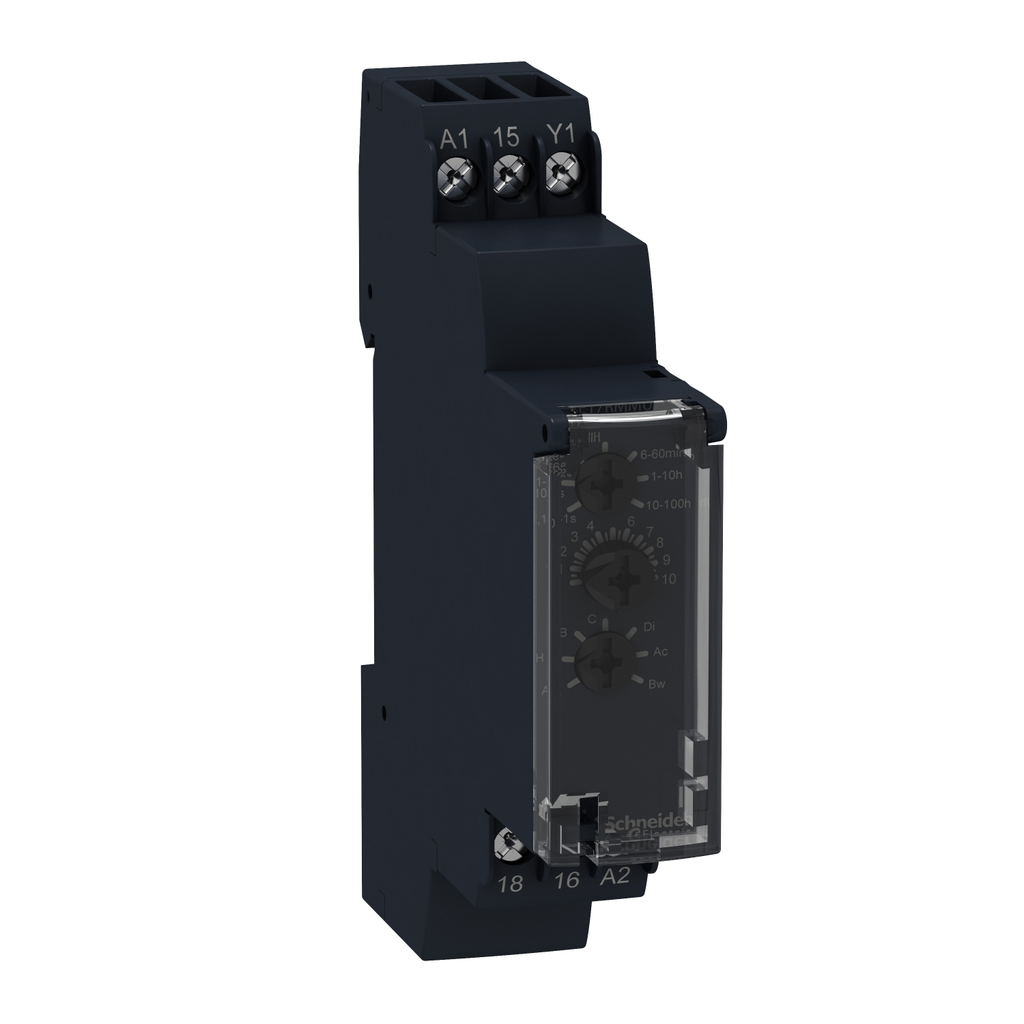

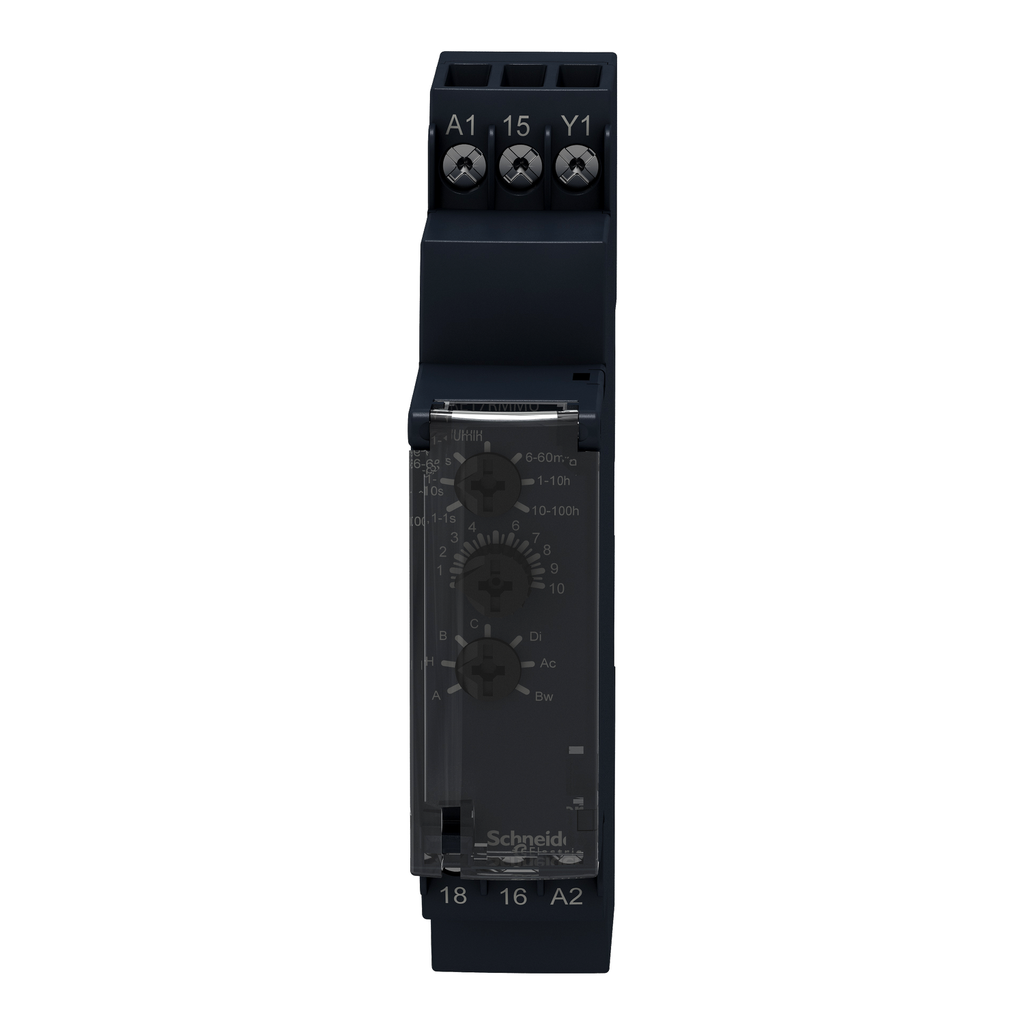

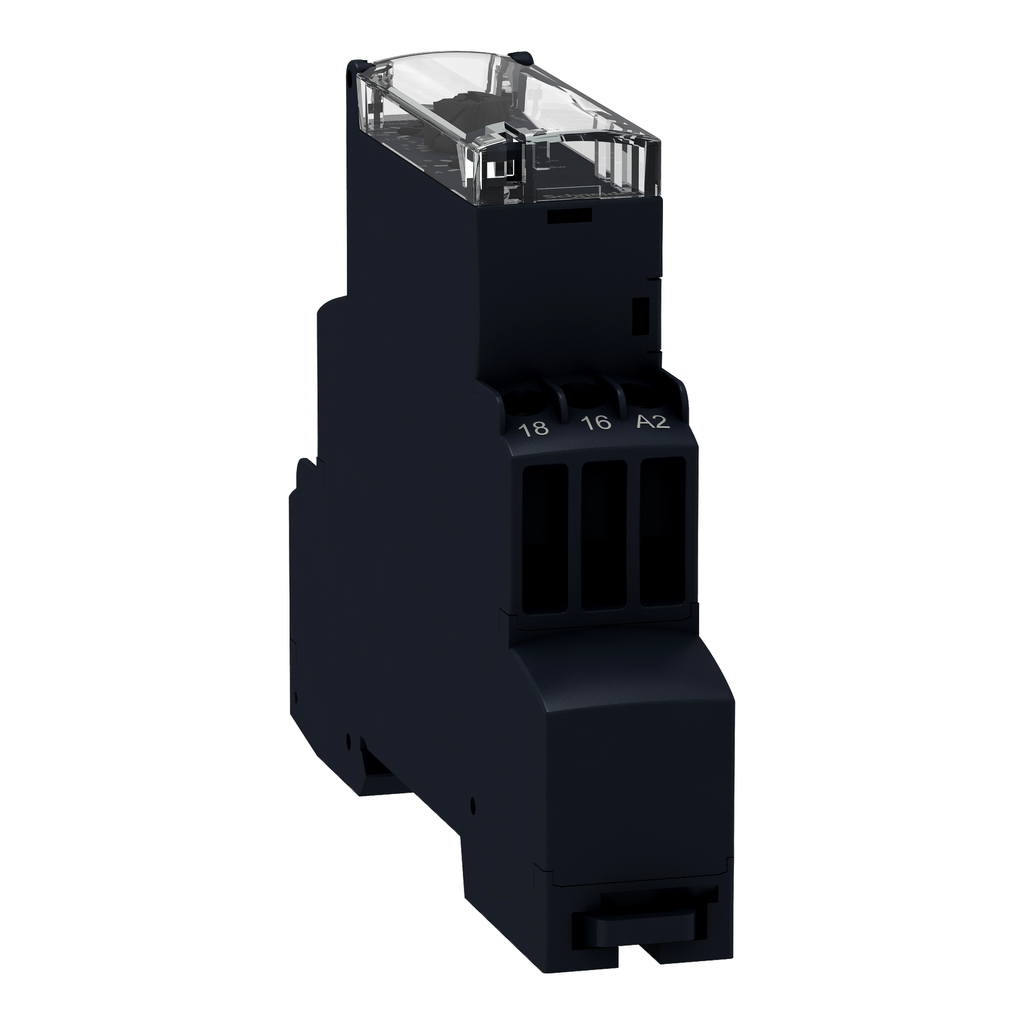

| Description de l'unité fonctionnelle : | Le relais temporisé Harmony RE17 est réglable de 0,1 seconde à 100 heures et possède un courant de sortie de 8 A. D'une largeur de 7,5 mm, il peut être alimenté en 24 V CC ou en 24-240 V CA. Il est équipé d'un contact inverseur SPDT (unipolaire à deux directions). Son format ultra-compact permet une installation simple et flexible sur rail DIN, occupant le même espace qu'un appareil DIN unipolaire modulaire. Il est doté d'un couvercle étanche, de réglages simples et précis grâce à des potentiomètres rotatifs et est conforme aux normes internationales. |
| Quantité d'unité fonctionnelle : | 1 |
| Unité fonctionnelle : | unité |
| Durée de vie de référence en Y : | 10 |
| Modèle énergétique - Fabrication [A1-a3] : | Mix électrique ; Haute tension ; 2020 ; Indonésie, ID |
| Modèle énergétique - Installation [A5] : | Aucune énergie utilisée |
| Modèle énergétique - Utiliser [B6] : | Mix électrique ; Basse tension ; 2020 ; Mondial, GLO |
| Modèle énergétique - Fin de vie [C1-c4] : | Des ensembles de données mondiaux, européens et français sont utilisés. |
| Potentiel de recyclabilité en % : | 13 |
| Taille nominale : | 90 mm |
| Largeur nominale : | 17,5 mm |
| [Uimp] Tension de tenue aux impulsions nominale : | 5 kV 1,2/50 µs |
| [Us] Tension d'alimentation nominale : | 24...240 V CA 50/60 Hz 24 V CC |
| Facteur de charge : | 100 % |
| Nombre d'unités dans l'emballage. : | 1 |
| Poids du colis (lb) : | 80 000 g |
| Reprise : | Non |
| Garantie (en mois) : | 18 |
| Code douanier : | 8536490065 |
