| Identifiants de type Persona : | BM9, UE, LC, OM, OM8, PB, SC, SI, VR |
| Noms des types de personnages : | Exploitant de bornes de recharge, utilisateur final, entrepreneur, fabricant d'équipement d'origine (OEM) - Fabricant de panneaux de commande, monteur de panneaux, électricien, intégrateur de systèmes, partenaire informatique |
| Identifiant de segmentation du marché : | COMMERCIAL, INDUSTRIEL |
| Segmentation du marché : | Commercial, industriel |
| Type et composition des contacts : | 1 contact temporisé C/O, 1 contact temporisé ou instantané C/O, 2 C/O |

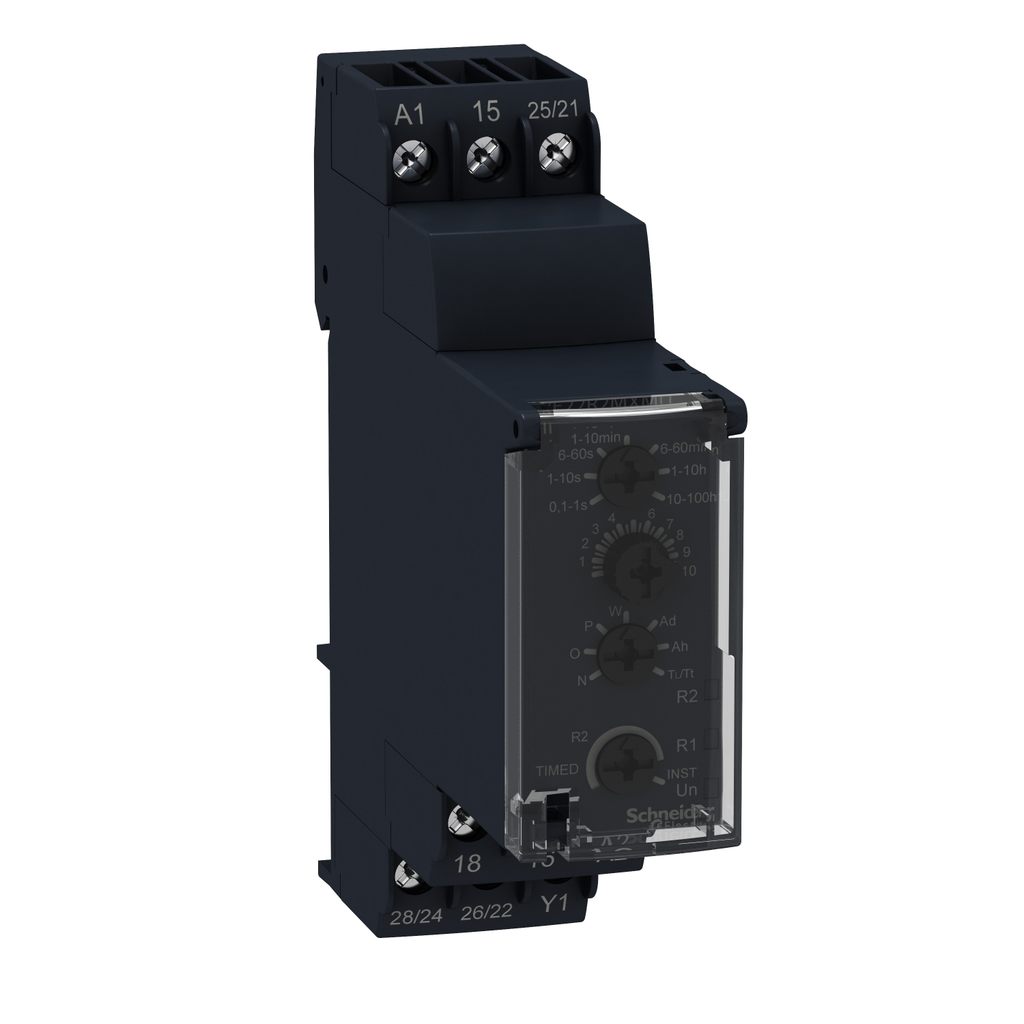

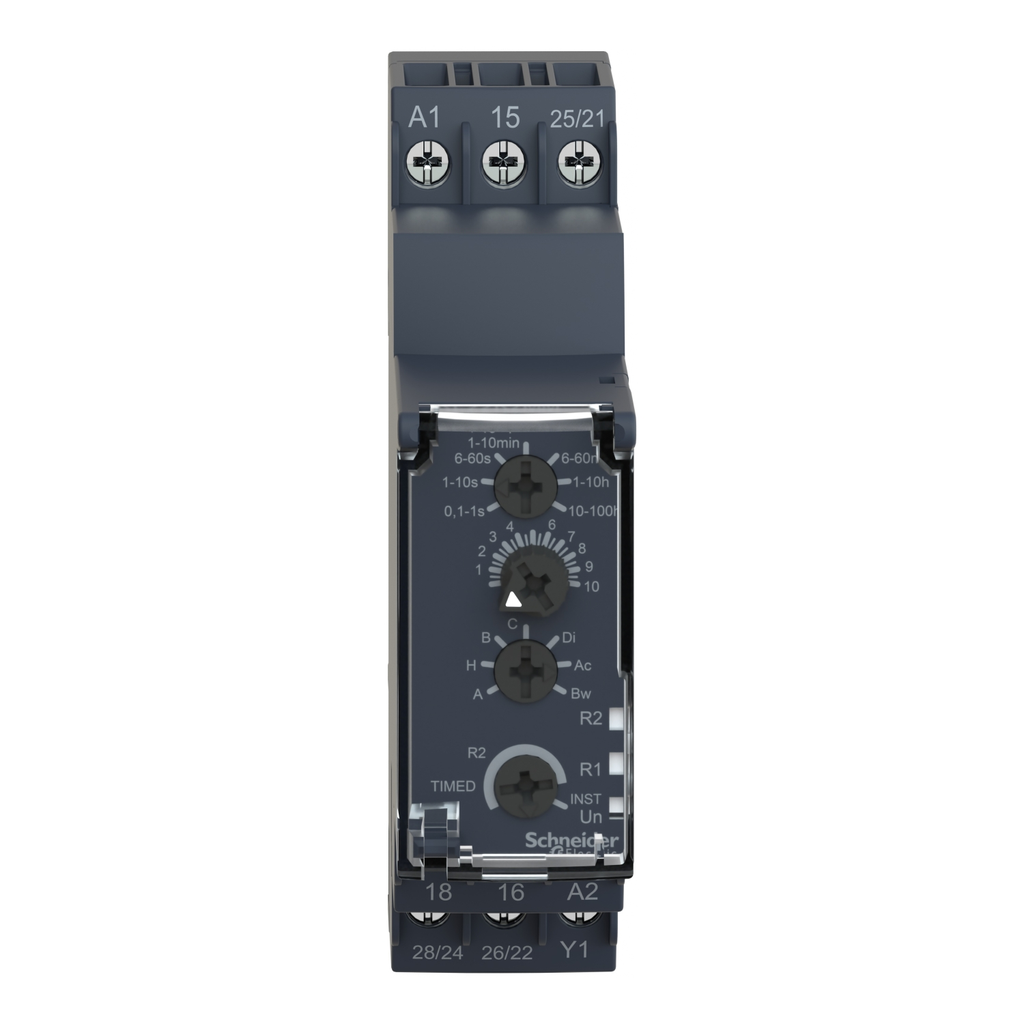

| Type de contrôle : | panneau avant à bouton rotatif, avec bouton de test, avec bouton de test |
| Compatibilité électromagnétique : | Test d'immunité aux décharges électrostatiques - niveau de test : 6 kV niveau 3 (décharge par contact) conforme à la norme IEC 61000-4-2, test d'immunité aux décharges électrostatiques - niveau de test : 8 kV niveau 3 (décharge dans l'air) conforme à la norme IEC 61000-4-2, test d'immunité aux transitoires rapides - niveau de test : 1 kV niveau 3 (pince de connexion capacitive) conforme à la norme IEC 61000-4-4, test d'immunité aux transitoires rapides - niveau de test : 2 kV niveau 3 (contact direct) conforme à la norme IEC 61000-4-4, test d'immunité aux surtensions - niveau de test : 1 kV niveau 3 (mode différentiel) conforme à la norme IEC 61000-4-5, test d'immunité aux surtensions - niveau de test : 2 kV niveau 3 (mode commun) conforme à la norme IEC 61000-4-5, test d'immunité aux champs électromagnétiques radiofréquences rayonnés - niveau de test : 10 V niveau 3 (0,15…80 MHz) Conforme à la norme IEC 61000-4-6, essai d'immunité aux champs électromagnétiques - niveau d'essai : 10 V/m niveau 3 (80 MHz…1 GHz) ; conforme à la norme IEC 61000-4-3, immunité aux micro-coupures et aux chutes de tension - niveau d'essai : 30 % (500 ms) ; conforme à la norme IEC 61000-4-11, immunité aux micro-coupures et aux chutes de tension - niveau d'essai : 100 % (20 ms) ; conforme à la norme IEC 61000-4-11, émissions conduites et rayonnées classe B ; conforme à la norme EN 55022. |

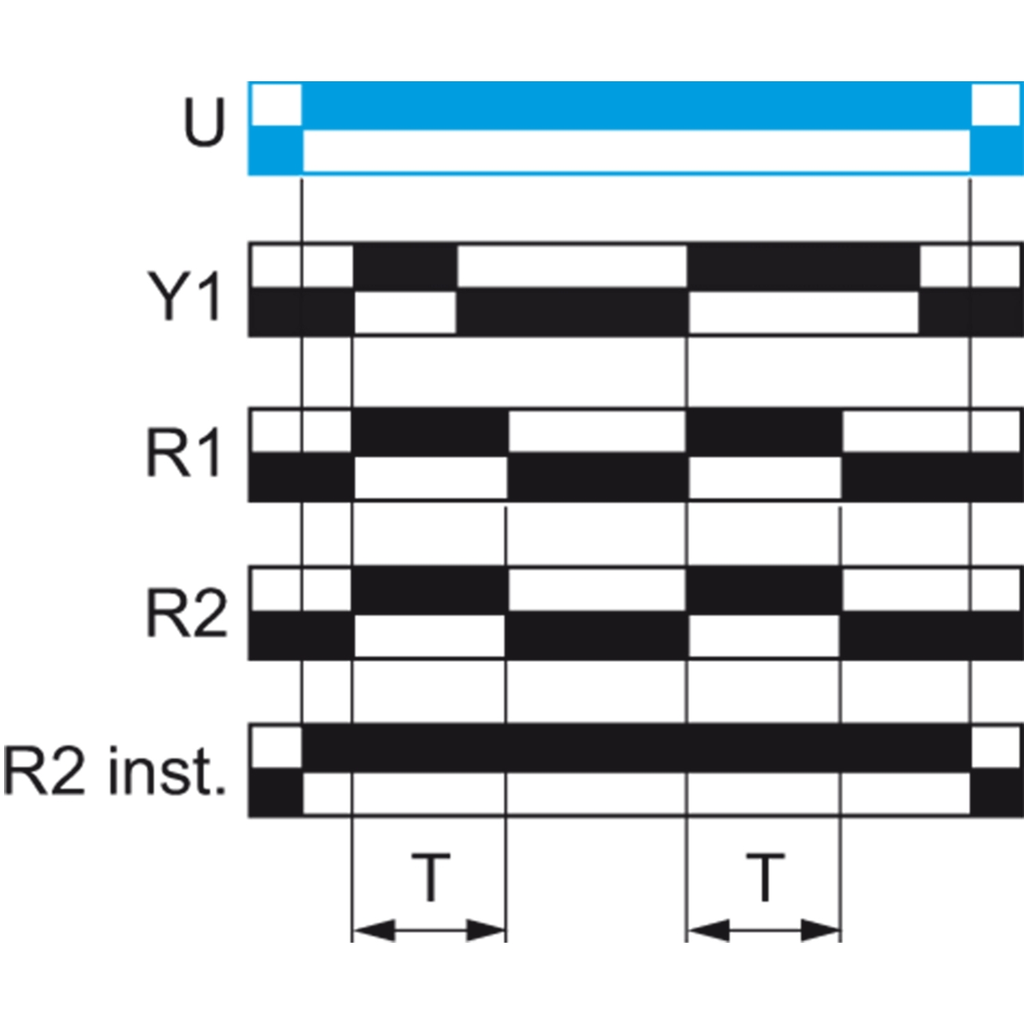

| Fonction disponible : | A - Relais temporisé à l'enclenchement - 2 C/O, Ac - Relais temporisé à l'enclenchement et au déclenchement avec signal de commande - 2 C/O, At - Relais temporisé à l'enclenchement avec pause/sommation (Y1) - 2 C/O, B - Relais à intervalle simple avec signal de commande - 2 C/O, Bw - Relais à double intervalle avec signal de commande - 2 C/O, C - Relais temporisé au déclenchement avec signal de commande - 2 C/O, D - Relais clignotant symétrique (impulsion de démarrage à l'arrêt) - 2 C/O, Di - Relais clignotant symétrique (impulsion de démarrage à la marche) - 2 C/O, H - Relais d'intervalle - 2 C/O, Ht - Relais d'intervalle avec pause/sommation (Y1) - 2 C/O |
| Position de montage : | toute position par rapport au plan de montage vertical normal |

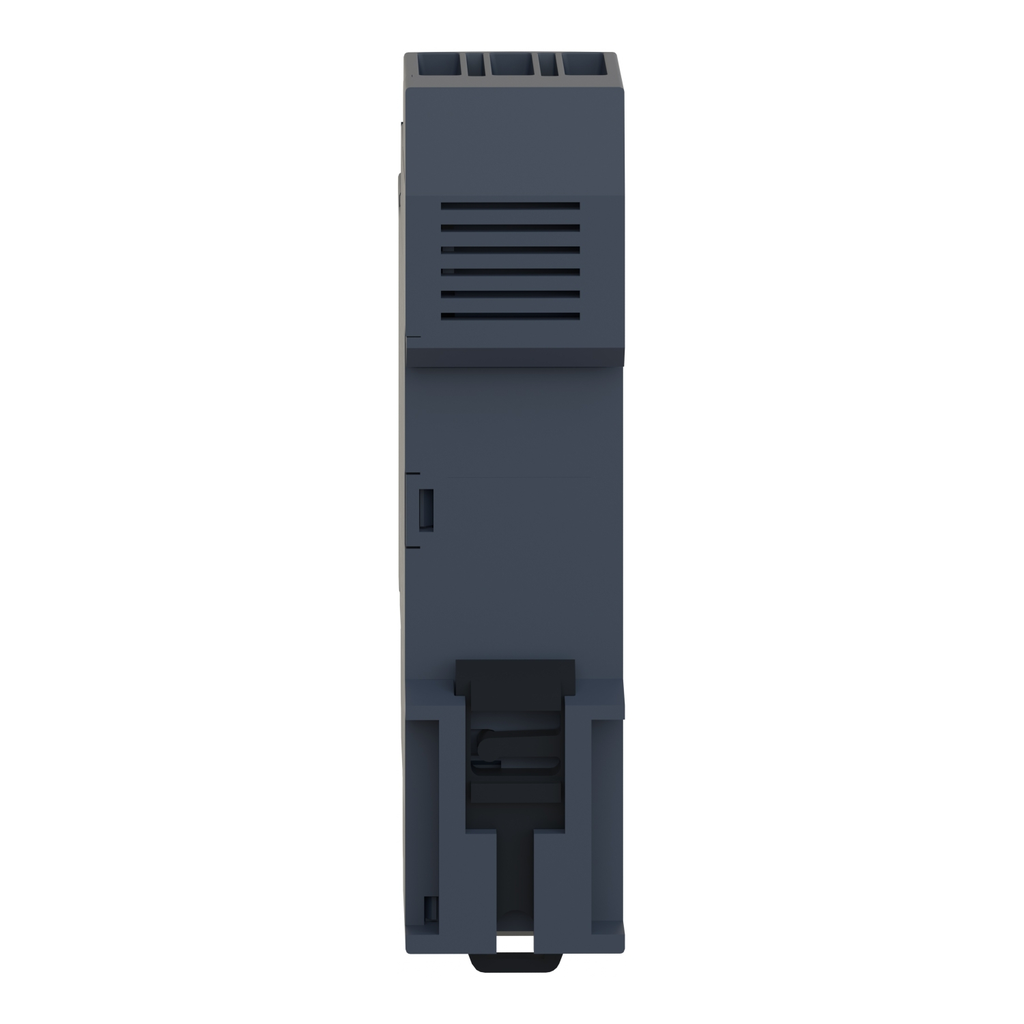

| Support de montage : | Rail DIN de 35 mm conforme à la norme IEC 60715 |
| Nombre de fonctions : | 10 |

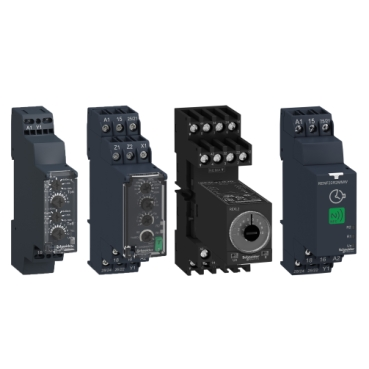

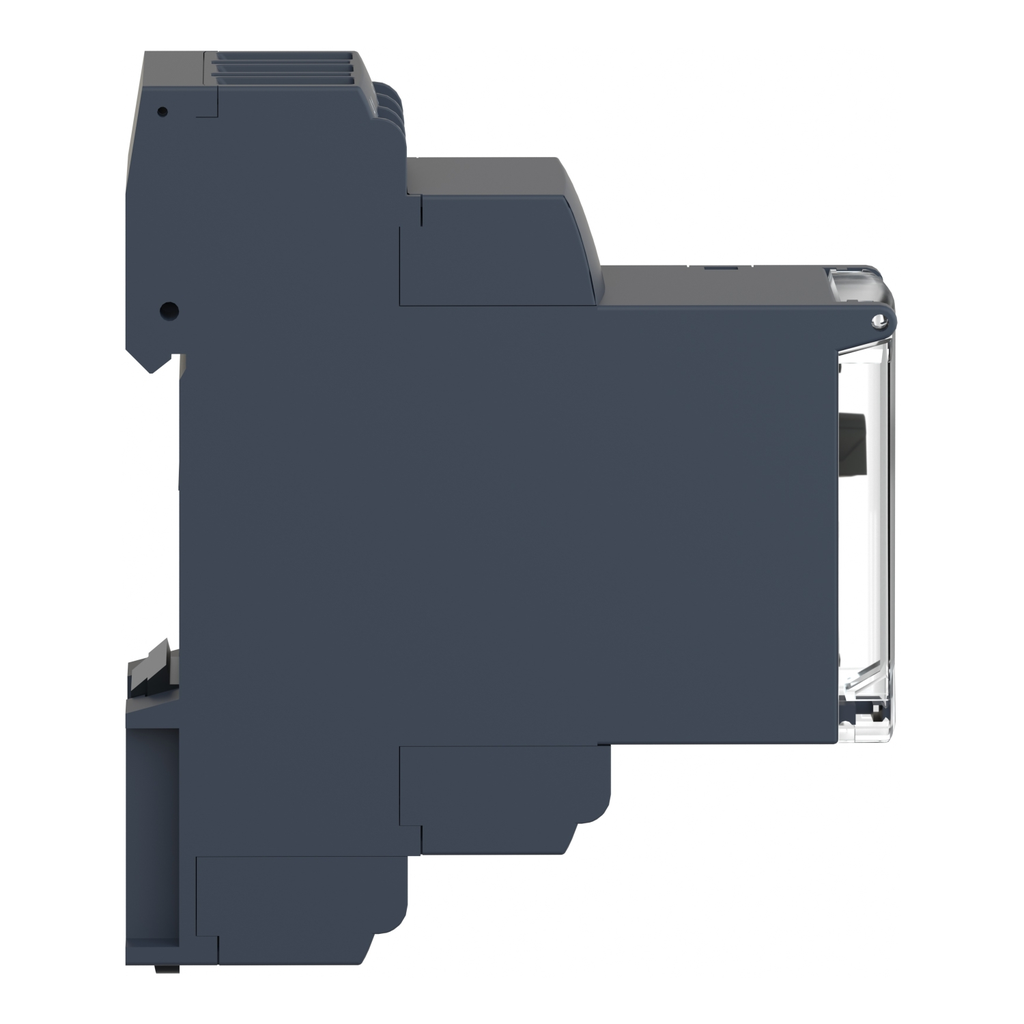

| Type de produit ou de composant : | Relais temporisé modulaire |
| Précision de répétition : | ± 0,5 % IEC 61812-1, ± 0,5 % IEC 61812-1 ± 0,5 % IEC 61812-1, ± 0,5 % IEC 61812-1 |
| Données de fiabilité en matière de sécurité : | MTTFd = 182,6 ans, B10d = 170000 |
| Réglage de la précision du délai : | ± 10 % de la pleine échelle 25 °C IEC 61812-1, ± 10 % de la pleine échelle 25 °C IEC 61812-1, ± 10 % de la pleine échelle 25 °C IEC 61812-1 ± 10 % de la pleine échelle 25 °C IEC 61812-1, ± 10 % de la pleine échelle 25 °C IEC 61812-1, ± 10 % de la pleine échelle 25 °C IEC 61812-1 |
| Voyant d'état : | LED verte clignotante : minuterie en cours, LED verte fixe : alimentation activée, LED jaune : relais sous tension |
| Dérive de température : | +/- 0,05 %/°C, +/- 0,05 %/°C |
| Couple de serrage : | 0,6-1 N.m IEC 60947-1 |
| Plage de temporisation : | 10...100 h, 6...60 s, 0,1...1 s, 1...10 h, 1...10 s, 1...10 min, 6...60 min |
| Type de temporisation : | Temporisation à l'enclenchement - A - Relais de temporisation à l'enclenchement et au déclenchement - Ac - Relais de temporisation à l'enclenchement et au déclenchement avec signal de commande, temporisation à l'enclenchement - At - Relais de temporisation à l'enclenchement avec pause/sommation (Y1), intervalle - B - Relais à intervalle simple avec signal de commande, intervalle - Bw - Relais à double intervalle avec signal de commande, temporisation au déclenchement - C - Relais à temporisation au déclenchement avec signal de commande, clignotement symétrique - D - Relais à clignotement symétrique (impulsion de démarrage à l'arrêt), clignotement symétrique - Di - Relais à clignotement symétrique (impulsion de démarrage à l'enclenchement), intervalle - H - Relais à intervalle, intervalle - Ht - Relais à intervalle avec pause/sommation (Y1), A, Ac, At, B, Bw, C, D, Di, H, Ht, temporisation à l'enclenchement, temporisation à l'enclenchement et intervalle, temporisation au déclenchement, clignotement symétrique |
| Dérive de tension : | +/- 0,2 %/V, +/- 0,2 %/V |

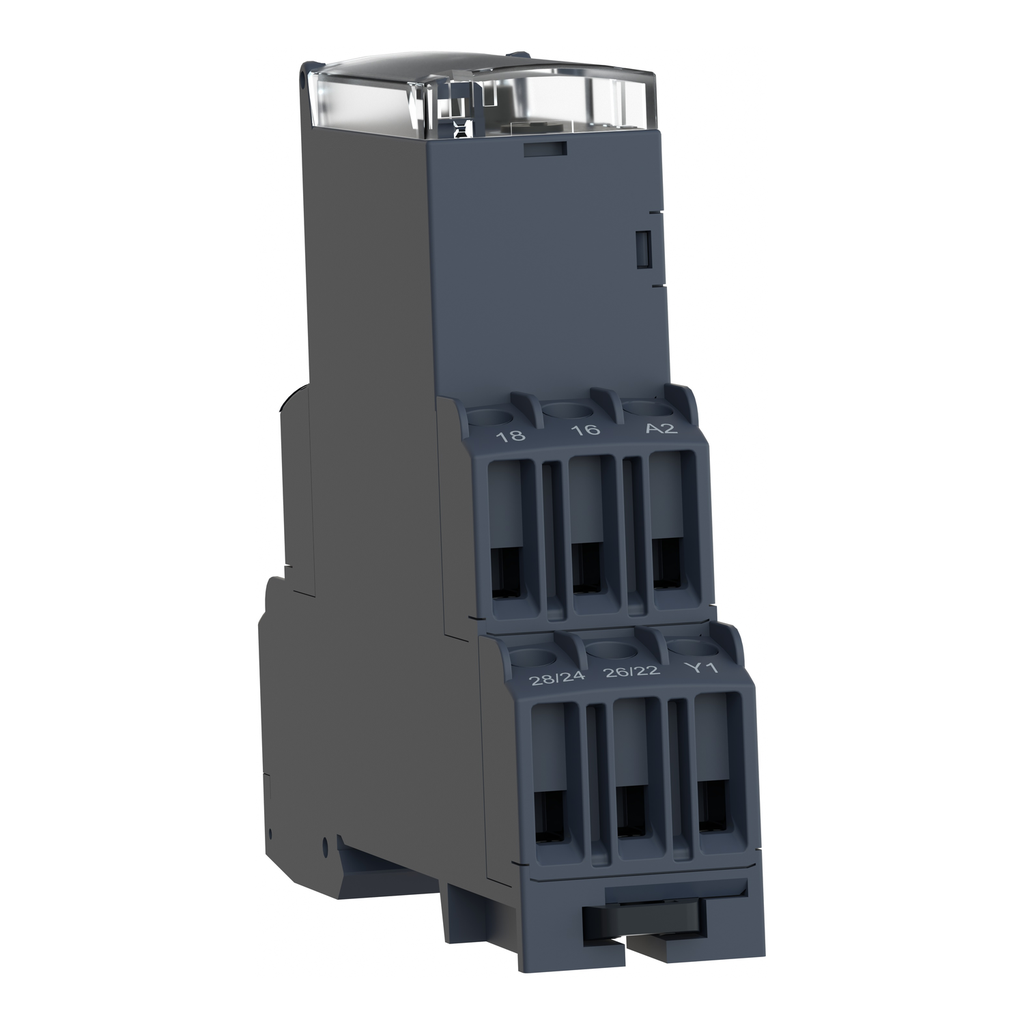

| Bornes de connexion : | bornes à vis, 2 x 1,5 mm² avec extrémité de câble, bornes à vis, 2 x 2,5 mm² sans extrémité de câble, connecteurs à vis |
| Empreinte carbone de la phase de distribution A4 : | 0,0116118821, 0 kg CO2 eq. |
| Empreinte carbone de la phase de fin de vie C1 à C4 : | 0,0542643536, 0,1 kg CO2 eq. |
| Empreinte carbone de la phase d'installation A5 : | 0 kg CO2 eq., 0,0005036065 |
| Empreinte carbone de la phase de fabrication A1 à A3 : | 2 kg CO2 eq., 1,7232604563 |
| Empreinte carbone de la phase d'utilisation B2 B3 B4 B6 : | 52 kg CO2 eq., 51,5032 |
| Composition des contacts : | 2 C/O |
| Tension d'alimentation n° 3 : | 24...240 V CA, 24 V CC |
| Agence de certification : | cULus, CSA, CE, CCC, RCM, GL, EAC |
| État des données locales : | Publiable |
| Date de publication locale : | 2026-03-26 |
| Indicateur de retour : | Y |
| Drapeau de bas : | N |
| Politique boursière : | 2 |
| Utiliser l'empreinte carbone : | 51,5032 |
| Weee Scope : | Dehors |
| Catégorie de produits Weee : | 5 |
| Périmètre du champ d'application : | Du moins en Europe |
| Affichage de disponibilité Eoli : | Oui |
| Document de référence en fin de vie : | ENVEOLI2502020EN |
| Atteindre le statut de conformité totale : | La référence contient des substances extrêmement préoccupantes à des concentrations supérieures au seuil |
| Identifiant du statut de conformité totale : | CONTIENT_SVHC |
| Directive de conformité REACH : | La référence contient des substances extrêmement préoccupantes à des concentrations supérieures au seuil |
| RoHS Europe dans le champ d'application : | Non |
| Statut RoHS UE : | Conforme par exemption |
| Date de conformité RoHS UE : | 1930 |
| État de conformité totale RoHS UE : | Conforme par exemption |
| Norme RoHS chinoise en vigueur : | Oui |
| Étiquette RoHS chinoise : | 5 |
| Avec du carton recyclé : | Oui |
| Sans plastique à usage unique : | Oui |
| Ce produit contribue à la réduction et à la diminution des émissions. : | Non |
| Identifiant du niveau : | 1 |
| Étage : | 1 |
| ID d'option de fonction : | STANDARD |
| Option de fonction : | Standard |
| Identifiant du kit de produit : | N |
| Nom abrégé de l'appareil : | RE22 |
| Force diélectrique : | 2,5 kV 1 mA/1 minute 50 Hz CEI 61812-1 |
| Durabilité électrique : | 100 000 cycles pour charge résistive, 8 A à 250 V, CA |
| Fonctionnalité : | multifonction |
| Matériau du boîtier : | polycarbonate |
| Immunité aux micro-ruptures : | 10 ms |
| Résistance d'isolement : | 100 MΩ 500 V CC CEI 60664-1 |
| Durabilité mécanique : | 10 000 000 cycles |
| Consommation électrique en VA : | 50-50 VA 240 V CA |
| Consommation électrique en W : | 0,7 W 24 V CC |
| Disponibilité des produits : | Stock - Normalement stocké dans l'entrepôt de distribution |
| Gamme de produits : | Relais de minuterie Harmony |
| Réinitialisation du temps : | 120 ms à la mise hors tension |
| Retournabilité : | Oui |
| Résistance aux chocs : | 15 gn 11 ms IEC 60068-2-27 |
| Version du logiciel : | EIME 5.7.0.2 |
| Fréquence d'alimentation : | 50...60 Hz +/- 5 % |
| Emballages durables : | Oui |
| Empreinte carbone totale du cycle de vie : | 53 kg CO2 eq. |
| Résistance aux vibrations : | 20 m/s² (f = 10-150 Hz) conforme à la norme IEC 60068-2-6 |
| Plage de tension : | 0,85...1,1 Nous |
| Garantie en mois : | 18 |
| Code Pep : | ENVPEP2502020EN |
| Version de la base de données : | 2018-03 |
| Date de vérification Pep : | 2018-04-01 |
| Version PCR : | PCR-ed3-EN-2015 04 02 |
| Version PSR : | PSR-0005-ed2-EN-2016 03 29 |
| Type de vérification pour le Pep : | examen interne indépendant |
| Source de données : | produit extrapolé |
| Description de l'unité fonctionnelle : | Pour la commande d'un événement en fonction du temps. Les contacts s'activent ou se désactivent avant ou après une certaine durée afin de piloter un système industriel automatisé. Durée de vie : 10 ans avec un taux d'utilisation de 100 %, conforme à la norme française. |
| Quantité d'unité fonctionnelle : | 1 |
| Unité fonctionnelle : | unité (unité) |
| Durée de vie de référence, en Y : | 10 |
| Consommation d'énergie sur la durée de vie du produit, en kWh : | 105.12 |
| Modèle énergétique - Fabrication [A1-a3] : | Modèle énergétique utilisé : Indonésie |
| Modèle énergétique - Installation [A5] : | Mix électrique ; CA ; < 1 kV ; UE-27 |
| Modèle énergétique - Utiliser [B6] : | Mix électrique ; CA ; < 1 kV ; UE-27 |
| Modèle énergétique - Fin de vie [C1-c4] : | Mix électrique ; CA ; < 1 kV ; UE-27 |
| Code du propriétaire de l'offre : | 190786 |
| Pn : | 1 |

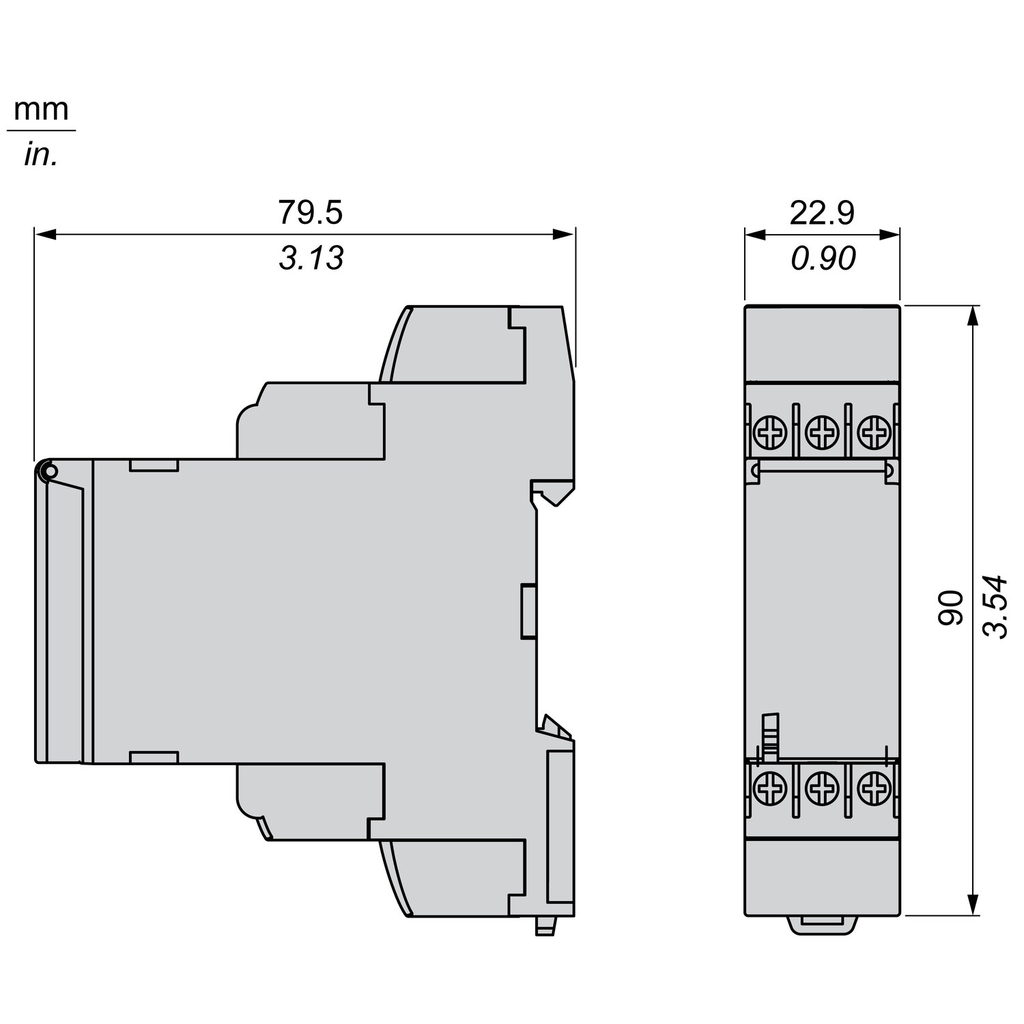

| Largeur nominale : | 22,5 mm |
| Pollution de l'air (M3) Utilisation de l'énergie opérationnelle [B6] : | 2216,72 |
| Épuisement des ressources abiotiques - Combustibles fossiles (MJ) Utilisation de l'énergie opérationnelle [B6] : | 584,6 |
| Réchauffement climatique (kg équivalent CO2) Consommation d'énergie opérationnelle [B6] : | 51,5032 |
| Utilisation nette d'eau douce (M3) Utilisation d'énergie opérationnelle [B6] : | 186,744 |
| Déchets non dangereux éliminés (kg) Consommation d'énergie opérationnelle [B6] : | 192,024 |
| Utilisation totale des ressources énergétiques primaires non renouvelables (énergie primaire et ressources énergétiques primaires utilisées comme matières premières) (MJ) Utilisation d'énergie opérationnelle [B6] : | 897,84 |
| Utilisation totale d'énergie primaire au cours du cycle de vie (MJ) Utilisation d'énergie opérationnelle [B6] : | 1028,64 |
| Utilisation totale des ressources énergétiques primaires renouvelables (énergie primaire et ressources énergétiques primaires utilisées comme matières premières) (MJ) Utilisation d'énergie opérationnelle [B6] : | 130,8 |
| Utilisation d’énergie primaire non renouvelable, à l’exclusion des ressources énergétiques primaires non renouvelables utilisées comme matières premières (MJ) Utilisation d’énergie opérationnelle [B6] : | 897,84 |
| Utilisation d’énergie primaire renouvelable, à l’exclusion des ressources d’énergie primaire renouvelable utilisées comme matières premières (MJ) Utilisation d’énergie opérationnelle [B6] : | 130,8 |
| Pollution de l'eau (M3) Utilisation de l'énergie opérationnelle [B6] : | 2125.2 |
