| Identifiants de type Persona : | BM9, UE, LC, OM, OM8, PB, SC, SI, VR |
| Noms des types de personnages : | Exploitant de bornes de recharge, utilisateur final, entrepreneur, fabricant d'équipement d'origine (OEM) - Fabricant de panneaux de commande, monteur de panneaux, électricien, intégrateur de systèmes, partenaire informatique |
| Identifiant de segmentation du marché : | COMMERCIAL, INDUSTRIEL |
| Segmentation du marché : | Commercial, industriel |
| Type de contrôle : | panneau avant du sélecteur, sans bouton de test, sans bouton de test |
| Compatibilité électromagnétique : | Test d'immunité aux décharges électrostatiques (6 kV par contact) niveau 3 IEC 61000-4-2, test d'immunité aux décharges électrostatiques (8 kV dans l'air) niveau 3 IEC 61000-4-2, susceptibilité aux champs électromagnétiques (10 V/m, 80 MHz à 1 GHz) niveau 3 IEC 61000-4-3, test d'immunité aux transitoires/impulsions électriques rapides (1 kV, pince de connexion capacitive) niveau 3 IEC 61000-4-4, test d'immunité aux transitoires/impulsions électriques rapides (2 kV direct) niveau 3 IEC 61000-4-4, test d'immunité aux ondes de choc (1,2/50 µs, 1 kV en mode différentiel) niveau 3 IEC 61000-4-5, test d'immunité aux ondes de choc (1,2/50 µs, 2 kV en mode commun) niveau 3 IEC 61000-4-5, perturbations RF conduites (10 V, 0,15…80 MHz) niveau 3 IEC 61000-4-6, test d'immunité aux creux de tension et aux interruptions 0 % 1 cycle) IEC 61000-4-11, test d'immunité aux creux de tension et aux interruptions 70 % 25/30 cycles) IEC 61000-4-11, émissions conduites et rayonnées classe B EN 55022 |
| Position de montage : | toute position par rapport au plan de montage vertical normal |
| Support de montage : | Rail DIN de 35 mm conforme à la norme IEC 60715 |
| Nombre de fonctions : | 1 |
| Type de produit ou de composant : | Relais temporisé modulaire |
| Précision de répétition : | ± 0,5 % IEC 61812-1, ± 0,5 % IEC 61812-1 ± 0,5 % IEC 61812-1, ± 0,5 % IEC 61812-1 |
| Données de fiabilité en matière de sécurité : | MTTFd = 353,8 ans, B10d = 320000 |
| Réglage de la précision du délai : | ± 10 % de la pleine échelle 25 °C IEC 61812-1, ± 10 % de la pleine échelle 25 °C IEC 61812-1, ± 10 % de la pleine échelle 25 °C IEC 61812-1 ± 10 % de la pleine échelle 25 °C IEC 61812-1, ± 10 % de la pleine échelle 25 °C IEC 61812-1, ± 10 % de la pleine échelle 25 °C IEC 61812-1 |
| Dérive de température : | +/- 0,05 %/°C, +/- 0,05 %/°C |
| Couple de serrage : | 0,6-1 N.m IEC 60947-1 |
| Plage de temporisation : | 10...100 h, 6...60 s, 6...60 min, 1...10 h, 1...10 s, 1...10 min, 0,1...1 s |
| Type de temporisation : | temporisation à l'extinction - C - Relais temporisé à l'extinction avec signal de commande, C, temporisation à l'extinction |
| Dérive de tension : | +/- 0,2 %/V, +/- 0,2 %/V |
| Bornes de connexion : | Bornes à vis, 1 x 0,5...1 x 3,3 mm² AWG 20...AWG 12) rigides sans extrémité de câble, bornes à vis, 2 x 0,5...2 x 2,5 mm² AWG 20...AWG 14) rigides sans extrémité de câble, bornes à vis, 1 x 0,2...1 x 2,5 mm² AWG 24...AWG 14) souple avec extrémité de câble, bornes à vis, 2 x 0,2...2 x 1,5 mm² AWG 24...AWG 16) souple avec extrémité de câble, connecteurs à vis |
| Empreinte carbone de la phase de distribution A4 : | 0,06073503980883086, 0,1 kg CO2 eq. |
| Empreinte carbone de la phase de fin de vie C1 à C4 : | 0,2 kg CO2 eq., 0,1814786305252298 |
| Empreinte carbone de la phase d'installation A5 : | 0,000578510759075057, 0 kg CO2 eq. |
| Empreinte carbone de la phase de fabrication A1 à A3 : | 2 kg CO2 eq., 1,5748826200254782 |
| Empreinte carbone de la phase d'utilisation B2 B3 B4 B6 : | 68 kg CO2 eq., 67,93173519403902 |
| Composition des contacts : | 1 C/O |
| Agence de certification : | CSA, GL, cULus |
| État des données locales : | Publiable |
| Date de publication locale : | 12 janvier 2026 |
| Indicateur de retour : | Y |
| Drapeau de bas : | N |
| Politique boursière : | 2 |
| Weee Scope : | Dehors |
| Catégorie de produits Weee : | 5 |
| Périmètre du champ d'application : | Du moins en Europe |
| Affichage de disponibilité Eoli : | Oui |
| Document de référence en fin de vie : | ENVEOLI121113EN |
| Atteindre le statut de conformité totale : | La référence contient des substances extrêmement préoccupantes à des concentrations supérieures au seuil |
| Identifiant d'obtention du statut de conformité totale : | CONTIENT_SVHC |
| Directive de conformité REACH : | La référence contient des substances extrêmement préoccupantes à des concentrations supérieures au seuil |
| RoHS Europe dans le champ d'application : | Non |
| Statut RoHS UE : | Conforme par exemption |
| Date de conformité RoHS UE : | 1243 |
| État de conformité totale RoHS UE : | Conforme par exemption |
| Norme RoHS chinoise en vigueur : | Oui |
| Étiquette RoHS chinoise : | 5 |
| Avec du carton recyclé : | Oui |
| Sans plastique à usage unique : | Oui |
| Ce produit contribue à la réduction et à la diminution des émissions. : | Non |
| Identifiant du niveau : | 1 |
| Étage : | 1 |
| ID d'option de fonction : | STANDARD |
| Option de fonction : | Standard |
| Identifiant du kit de produit : | N |
| Code de compatibilité : | RE17 |
| Nom du composant : | RE17L |
| Type et composition des contacts : | 1 C/O |
| Distance de fuite : | 4 kV/3 IEC 60664-1 |
| Force diélectrique : | 2,5 kV 1 mA/1 minute 50 Hz CEI 61812-1 |
| Durabilité électrique : | 100000000 cycles |
| Fonction disponible : | Relais temporisé à l'extinction avec signal de commande - 1 sortie à semi-conducteurs |
| Fonctionnalité : | temporisation de délai de coupure |
| Matériau du boîtier : | polycarbonate |
| Immunité aux micro-ruptures : | 20 ms |
| Résistance d'isolement : | 100 MΩ 500 V CC CEI 60664-1 |
| Marquage : | CE |
| Facteur de charge : | 100 % |
| Fréquence de fonctionnement en Hz : | 10 Hz |
| Consommation électrique en VA : | 0-3 VA 240 V CA |
| Disponibilité des produits : | Stock - Normalement stocké dans l'entrepôt de distribution |
| Gamme de produits : | Relais temporisés Harmony |
| Réinitialiser le temps : | 350 ms en moyenne lors de la désactivation |
| Retournabilité : | Oui |
| Résistance aux chocs : | 15 gn 11 ms IEC 60068-2-27 |
| Version du logiciel : | v6.2.5-6 |
| Fréquence d'alimentation : | 50...60 Hz +/- 5 % |
| Emballages durables : | Oui |
| Empreinte carbone totale du cycle de vie : | 70 kg CO2 eq. |
| Résistance aux vibrations : | 20 m/s² (f = 10-150 Hz) conforme à la norme IEC 60068-2-6 |
| Plage de tension : | 0,85...1,1 Nous |
| Garantie en mois : | 18 |
| Tension d'alimentation n° 3 : | 24...240 V CA 50/60 Hz |
| Code Pep : | ENVPEP1211017EN |
| Version de la base de données : | 2024-01 |
| Date de vérification Pep : | 30 octobre 2025 |
| Version PCR : | PEP-PCR-ed4-2021 09 06 |
| Version PSR : | PSR-0005-ed3.1-EN-2023 12 08 |
| Type de vérification pour le Pep : | examen interne indépendant |
| Source de données : | produit extrapolé |

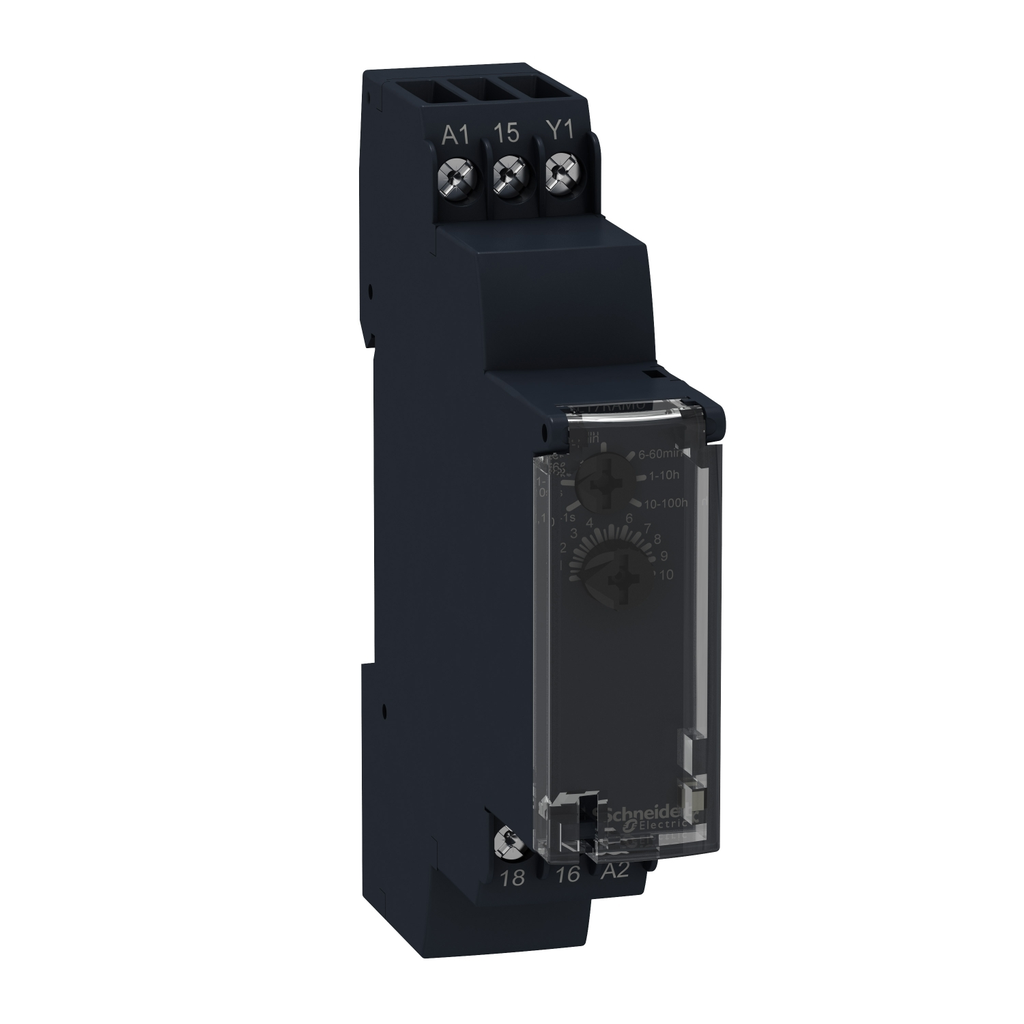

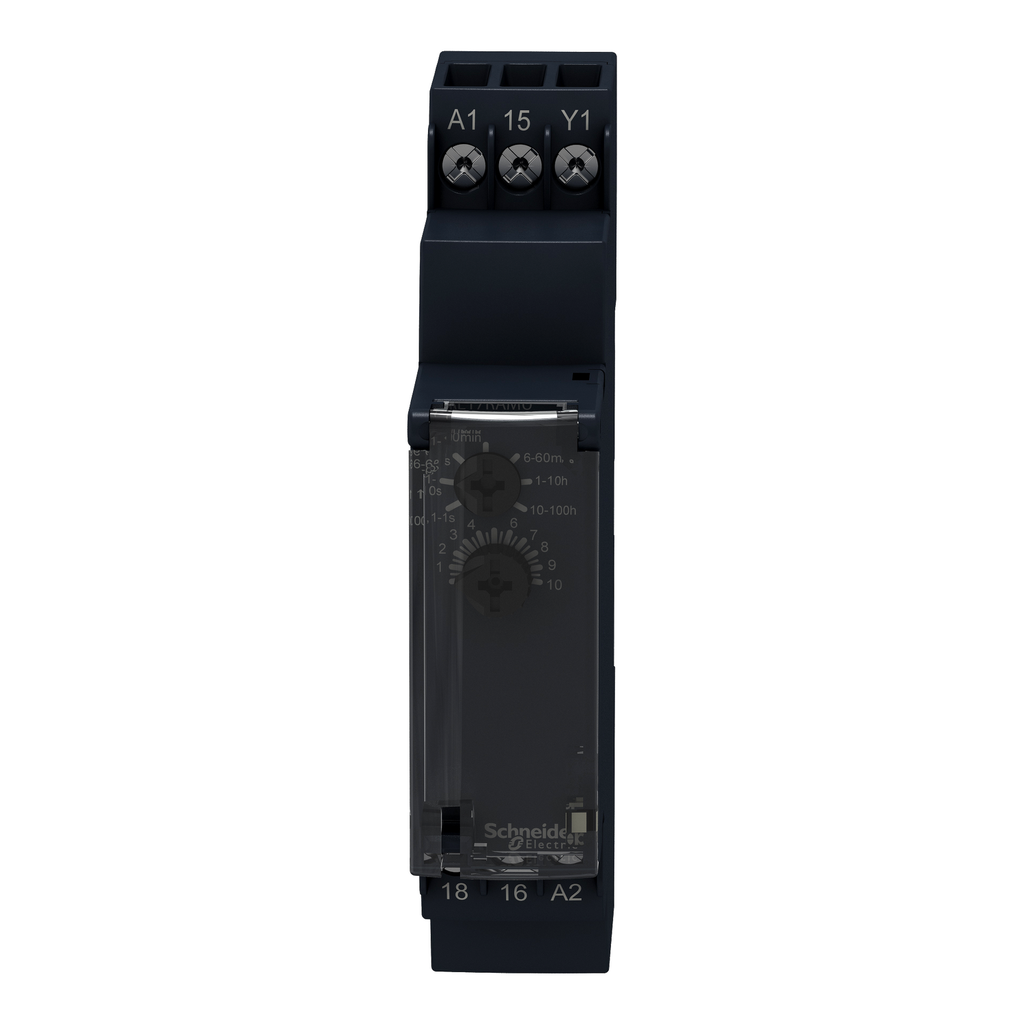

| Description de l'unité fonctionnelle : | Le relais temporisé Harmony RE17 est réglable de 0,1 seconde à 100 heures et possède un courant de sortie de 8 A. D'une largeur de 7,5 mm, il peut être alimenté en 24 V CC ou en 24-240 V CA. Il est équipé d'un contact inverseur SPDT (unipolaire à deux directions). Son format ultra-compact permet une installation simple et flexible sur rail DIN, occupant le même espace qu'un appareil DIN unipolaire modulaire. Il est doté d'un couvercle étanche, de réglages simples et précis grâce à des potentiomètres rotatifs et est conforme aux normes internationales. |
| Quantité d'unité fonctionnelle : | 1 |
| Unité fonctionnelle : | unité |
| Durée de vie de référence, en Y : | 10 |
| Consommation d'énergie sur la durée de vie du produit, en kWh : | 140,16 |
| Modèle énergétique - Fabrication [A1-a3] : | Mix électrique ; Haute tension ; 2020 ; Indonésie, ID |
| Modèle énergétique - Installation [A5] : | Aucune énergie utilisée |
| Modèle énergétique - Utiliser [B6] : | Mix électrique ; Basse tension ; 2020 ; Mondial, GLO |
| Modèle énergétique - Fin de vie [C1-c4] : | Des ensembles de données mondiaux, européens et français sont utilisés. |
| Potentiel de recyclabilité, en % : | 13 |

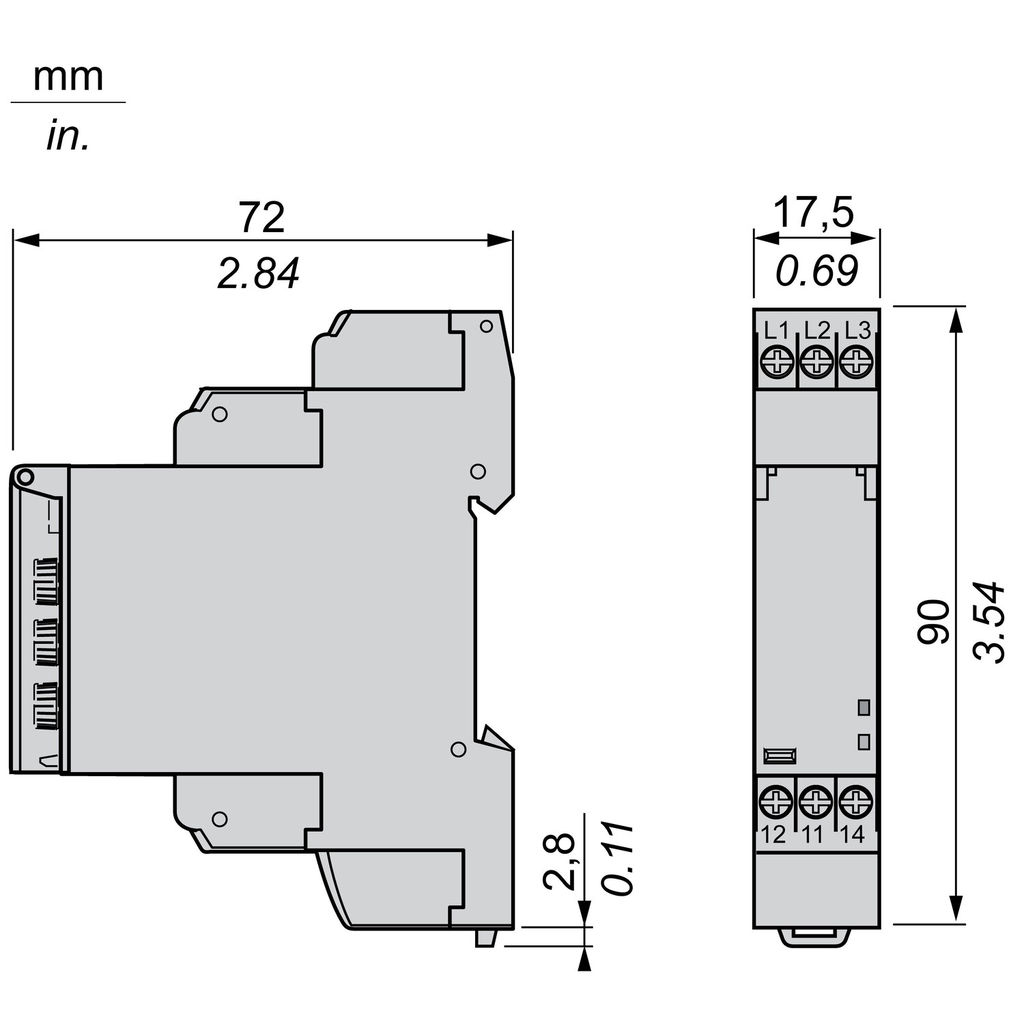

| Taille nominale : | 90 mm |
| Largeur nominale : | 17,5 mm |
