| Identifiants de type Persona : | BM9, UE, LC, OM, OM8, PB, SC, SI, VR |
| Noms des types de personnages : | Exploitant de bornes de recharge, utilisateur final, entrepreneur, fabricant d'équipement d'origine (OEM) - Fabricant de panneaux de commande, monteur de panneaux, électricien, intégrateur de systèmes, partenaire informatique |
| Identifiant de segmentation du marché : | COMMERCIAL, INDUSTRIEL |
| Segmentation du marché : | Commercial, industriel |
| Type et composition des contacts : | 1 contact temporisé C/O, sans cadmium, 1 C/O |
| Type de contrôle : | bouton rotatif, avec bouton de test, avec bouton de test |
| Durabilité électrique : | 100 000 cycles, 2 A à 24 V, CC-1, 100 000 cycles, 5 A à 250 V, CA-1 |
| Compatibilité électromagnétique : | Test d'immunité aux transitoires rapides - niveau de test : 1 kV niveau 3 (pince de connexion capacitive) conforme à la norme IEC 61000-4-4 ; test d'immunité aux surtensions - niveau de test : 1 kV niveau 3 (mode différentiel) conforme à la norme IEC 61000-4-5 ; test d'immunité aux surtensions - niveau de test : 2 kV niveau 3 (mode commun) conforme à la norme IEC 61000-4-5 ; décharge électrostatique - niveau de test : 6 kV niveau 3 (décharge par contact) conforme à la norme IEC 61000-4-2 ; décharge électrostatique - niveau de test : 8 kV niveau 3 (décharge dans l'air) conforme à la norme IEC 61000-4-2 ; test d'immunité aux champs électromagnétiques radiofréquences rayonnés - niveau de test : 10 V/m niveau 3 (80 MHz…1 GHz) conforme à la norme IEC 61000-4-3 ; perturbations RF conduites - niveau de test : 10 V niveau 3 (0,15…80 MHz). Conforme à la norme IEC 61000-4-6, surtensions transitoires rapides – niveau d'essai : 2 kV niveau 3 (contact direct) ; conforme à la norme IEC 61000-4-4, immunité aux micro-coupures et aux chutes de tension – niveau d'essai : 30 % (500 ms) ; conforme à la norme IEC 61000-4-11, immunité aux micro-coupures et aux chutes de tension – niveau d'essai : 100 % (20 ms). |
| Position de montage : | toute position |
| Support de montage : | Rail DIN de 35 mm conforme à la norme IEC 60715 |
| Nombre de fonctions : | 1 |

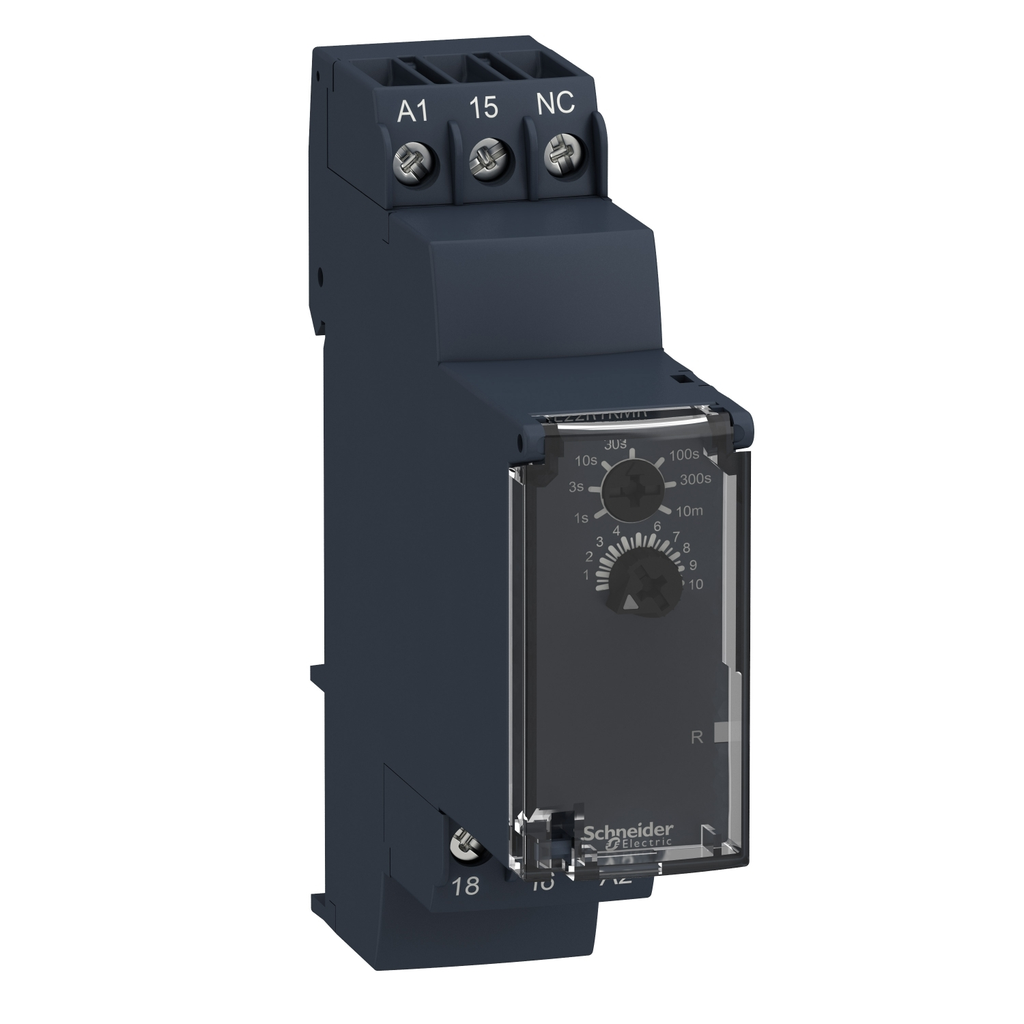

| Type de produit ou de composant : | Relais temporisé modulaire |
| Précision de répétition : | ± 0,5 % IEC 61812-1, ± 0,5 % IEC 61812-1 ± 0,5 % IEC 61812-1, ± 0,5 % IEC 61812-1 |
| Données de fiabilité en matière de sécurité : | MTTFd = 194 ans, B10d = 180000 |
| Réglage de la précision du délai : | ± 10 % de la pleine échelle 25 °C IEC 61812-1, ± 10 % de la pleine échelle 25 °C IEC 61812-1, ± 10 % de la pleine échelle 25 °C IEC 61812-1 ± 10 % de la pleine échelle 25 °C IEC 61812-1, ± 10 % de la pleine échelle 25 °C IEC 61812-1, ± 10 % de la pleine échelle 25 °C IEC 61812-1 |
| Résistance aux chocs : | 15 gn hors fonctionnement 11 ms IEC 60068-2-27, 5 gn en fonctionnement 11 ms IEC 60068-2-27 |
| Voyant d'état : | Rétroéclairage LED vert fixe : indication de l’aiguille du cadran ; LED jaune fixe : relais de sortie activé ; LED jaune fixe : mise sous tension. |
| Dérive de température : | +/- 0,05 %/°C, +/- 0,05 %/°C |
| Couple de serrage : | 0,6-1 N.m IEC 60947-1 |

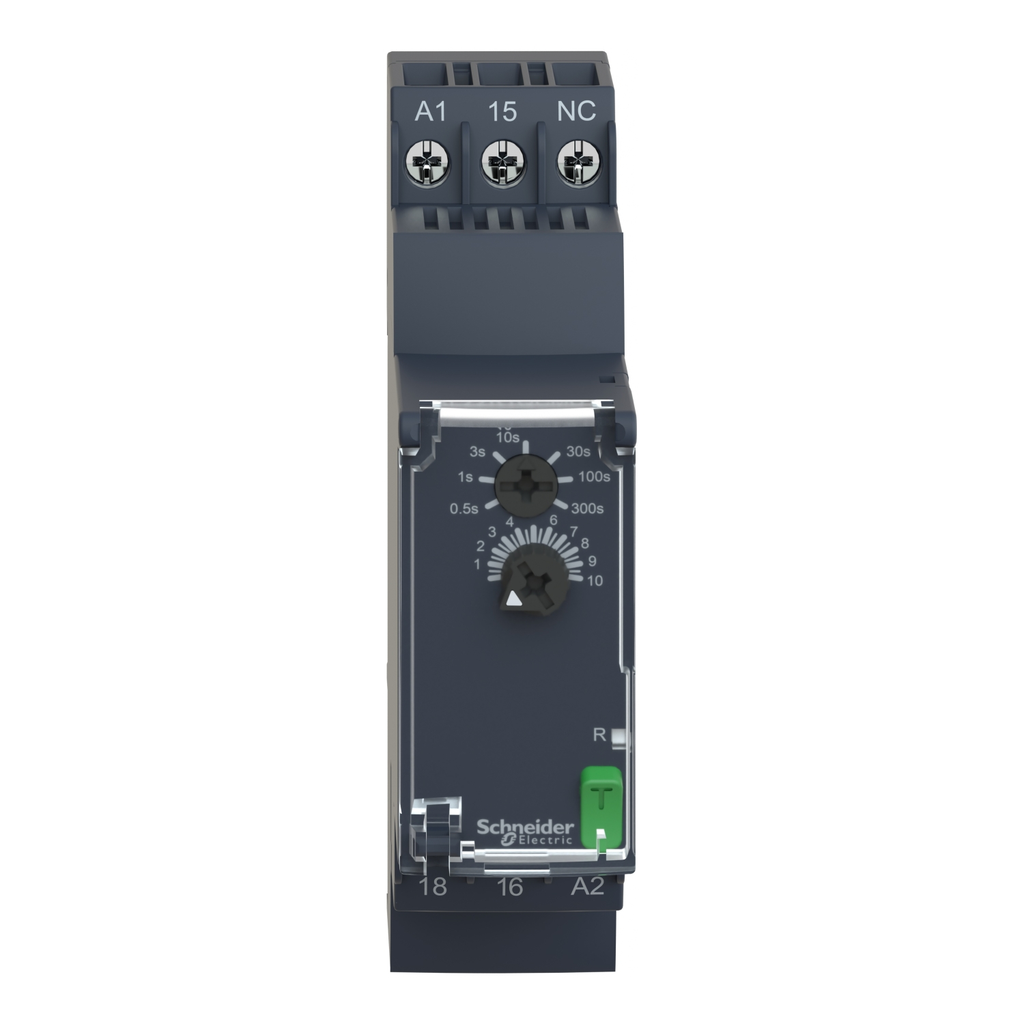

| Plage de temporisation : | 10...100 s, 1...10 min, 1...10 s, 0,3...3 s, 3...30 s, 0,05...1 s, 30...300 s |
| Type de temporisation : | Délai à la mise hors tension - K-Délai à la mise hors tension (sans alimentation auxiliaire), K, délai à la mise hors tension |
| Dérive de tension : | +/- 0,2 %/V, +/- 0,2 %/V |
| Bornes de connexion : | Bornes à vis, 1 x 0,5...1 x 3,3 mm² AWG 20...AWG 12) rigides sans extrémité de câble, bornes à vis, 2 x 0,5...2 x 2,5 mm² AWG 20...AWG 14) rigides sans extrémité de câble, bornes à vis, 1 x 0,2...1 x 2,5 mm² AWG 24...AWG 14) souple avec extrémité de câble, bornes à vis, 2 x 0,2...2 x 1,5 mm² AWG 24...AWG 16) souple avec extrémité de câble, connecteurs à vis |
| Empreinte carbone de la phase de distribution A4 : | 0,0129020913, 0 kg CO2 eq. |
| Empreinte carbone de la phase de fin de vie C1 à C4 : | 0,0602937262, 0,1 kg CO2 eq. |
| Empreinte carbone de la phase d'installation A5 : | 0 kg CO2 eq., 0,0005595627 |
| Empreinte carbone de la phase de fabrication A1 à A3 : | 2 kg CO2 eq., 1,9147338403 |
| Empreinte carbone de la phase d'utilisation B2 B3 B4 B6 : | 3 kg CO2 eq., 3,21895 |
| Composition des contacts : | 1 C/O |
| Agence de certification : | CCC, CSA, GL, RCM, CE, EAC, UL |
| État des données locales : | Publiable |
| Date de publication locale : | 2026-03-26 |
| Indicateur de retour : | Y |
| Drapeau de bas : | N |
| Politique boursière : | 2 |
| Weee Scope : | Dehors |
| Catégorie de produits Weee : | 5 |
| Périmètre du champ d'application : | Du moins en Europe |
| Affichage de disponibilité Eoli : | Oui |
| Document de référence en fin de vie : | ENVEOLI2502020EN |
| Atteindre le statut de conformité totale : | La référence contient des substances extrêmement préoccupantes à des concentrations supérieures au seuil |
| Identifiant d'obtention du statut de conformité totale : | CONTIENT_SVHC |
| Directive de conformité REACH : | La référence contient des substances extrêmement préoccupantes à des concentrations supérieures au seuil |
| RoHS Europe dans le champ d'application : | Non |
| Statut RoHS UE : | Conforme par exemption |
| Date de conformité RoHS UE : | 1930 |
| État de conformité totale RoHS UE : | Conforme par exemption |
| Norme RoHS chinoise en vigueur : | Oui |
| Étiquette RoHS chinoise : | 5 |
| Avec du carton recyclé : | Oui |
| Sans plastique à usage unique : | Oui |
| Ce produit contribue à la réduction et à la diminution des émissions. : | Non |
| Identifiant du niveau : | 1 |
| Étage : | 1 |
| ID d'option de fonction : | STANDARD |
| Option de fonction : | Standard |
| Identifiant du kit de produit : | N |
| Distance de fuite : | 4 kV/3 IEC 60664-1 |
| Nom abrégé de l'appareil : | RE22 |
| Force diélectrique : | 2,5 kV 1 mA/1 minute 50 Hz entre la sortie relais et l'alimentation, isolation de base IEC 61812-1 |

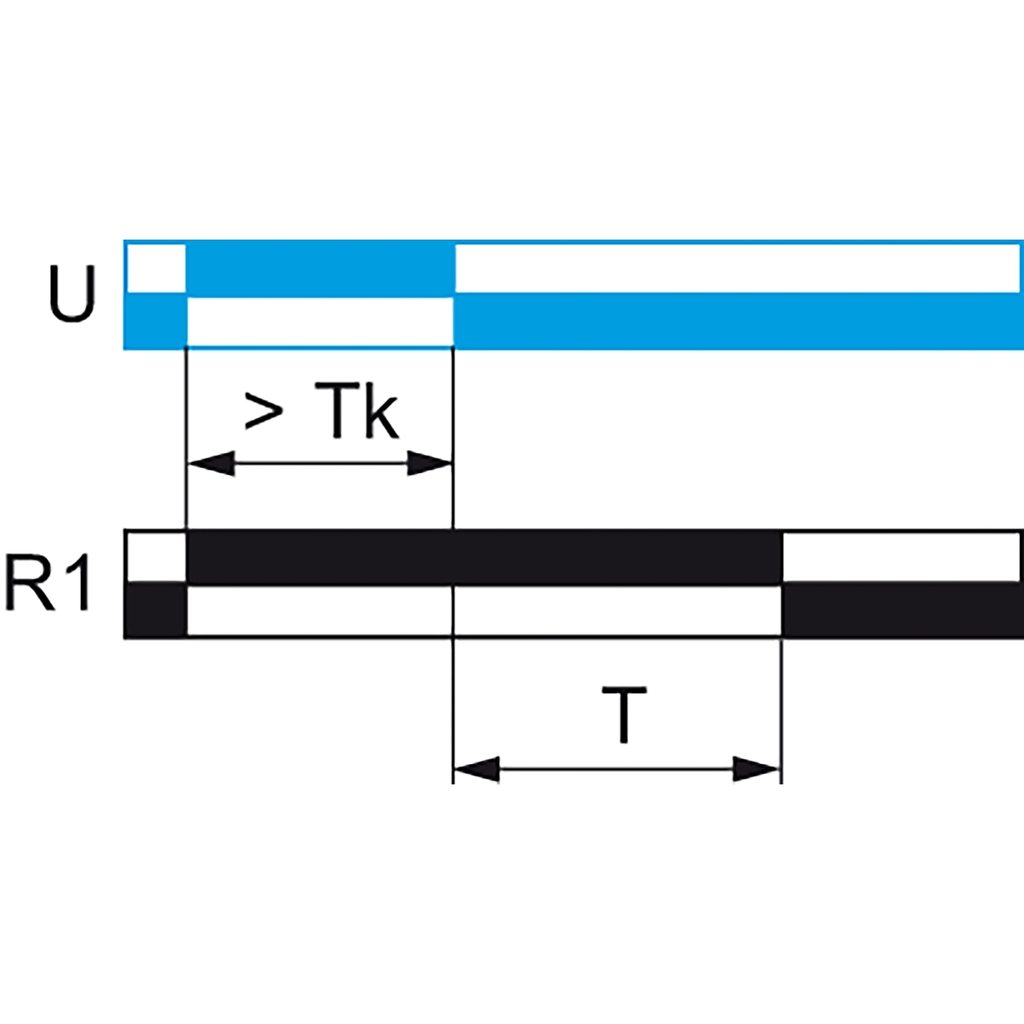

| Fonction disponible : | Délai K à la mise hors tension (sans alimentation auxiliaire) - 1 C/O |
| Fonctionnalité : | temporisation de délai de coupure |
| Matériau du boîtier : | polycarbonate |
| Immunité aux micro-ruptures : | 10 ms |
| Résistance d'isolement : | 100 MΩ 500 V CC CEI 60664-1 |
| Durabilité mécanique : | 10 000 000 cycles |
| Catégorie de surtension : | III conforme à la norme IEC 60664-1 |
| Consommation électrique en VA : | 3-3 VA 240 V CA |
| Consommation électrique en W : | 2 W 240 V CC |
| Disponibilité des produits : | Stock - Normalement stocké dans l'entrepôt de distribution |

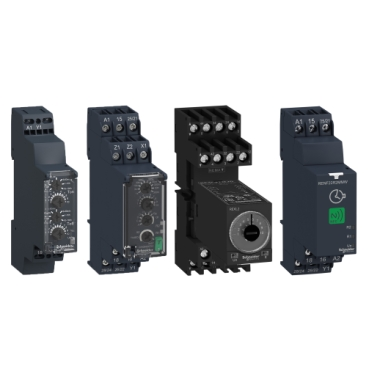

| Gamme de produits : | Relais temporisés Harmony |
| Réinitialisation du temps : | 100 ms à la mise hors tension |
| Retournabilité : | Oui |
| Version du logiciel : | EIME 5.7.0.2 |
| Fréquence d'alimentation : | 50...60 Hz +/- 5 % |
| Emballages durables : | Oui |
| Capacité de commutation en Virginie : | 1250 VA |
| Empreinte carbone totale du cycle de vie : | 5 kg CO2 eq. |
| Résistance aux vibrations : | 20 m/s² (f = 10-150 Hz) conforme à la norme IEC 60068-2-6 |
| Plage de tension : | 0,85...1,1 Nous |
| Garantie en mois : | 18 |
| Tension d'alimentation n° 3 : | 24...240 V CA/CC 50/60 Hz |
| Code Pep : | ENVPEP2502020EN |
| Version de la base de données : | 2018-03 |
| Date de vérification Pep : | 2018-04-01 |
| Version PCR : | PCR-ed3-EN-2015 04 02 |
| Version PSR : | PSR-0005-ed2-EN-2016 03 29 |
| Type de vérification pour le Pep : | examen interne indépendant |
| Source de données : | produit extrapolé |
| Description de l'unité fonctionnelle : | Pour la commande d'un événement en fonction du temps. Les contacts s'activent ou se désactivent avant ou après une certaine durée afin de piloter un système industriel automatisé. Durée de vie : 10 ans avec un taux d'utilisation de 100 %, conforme à la norme française. |
| Quantité d'unité fonctionnelle : | 1 |
| Unité fonctionnelle : | unité (unité) |
| Durée de vie de référence, en Y : | 10 |
| Consommation d'énergie sur la durée de vie du produit, en kWh : | 6,57 |
| Modèle énergétique - Fabrication [A1-a3] : | Modèle énergétique utilisé : Indonésie |
| Modèle énergétique - Installation [A5] : | Mix électrique ; CA ; < 1 kV ; UE-27 |
| Modèle énergétique - Utiliser [B6] : | Mix électrique ; CA ; < 1 kV ; UE-27 |
| Modèle énergétique - Fin de vie [C1-c4] : | Mix électrique ; CA ; < 1 kV ; UE-27 |

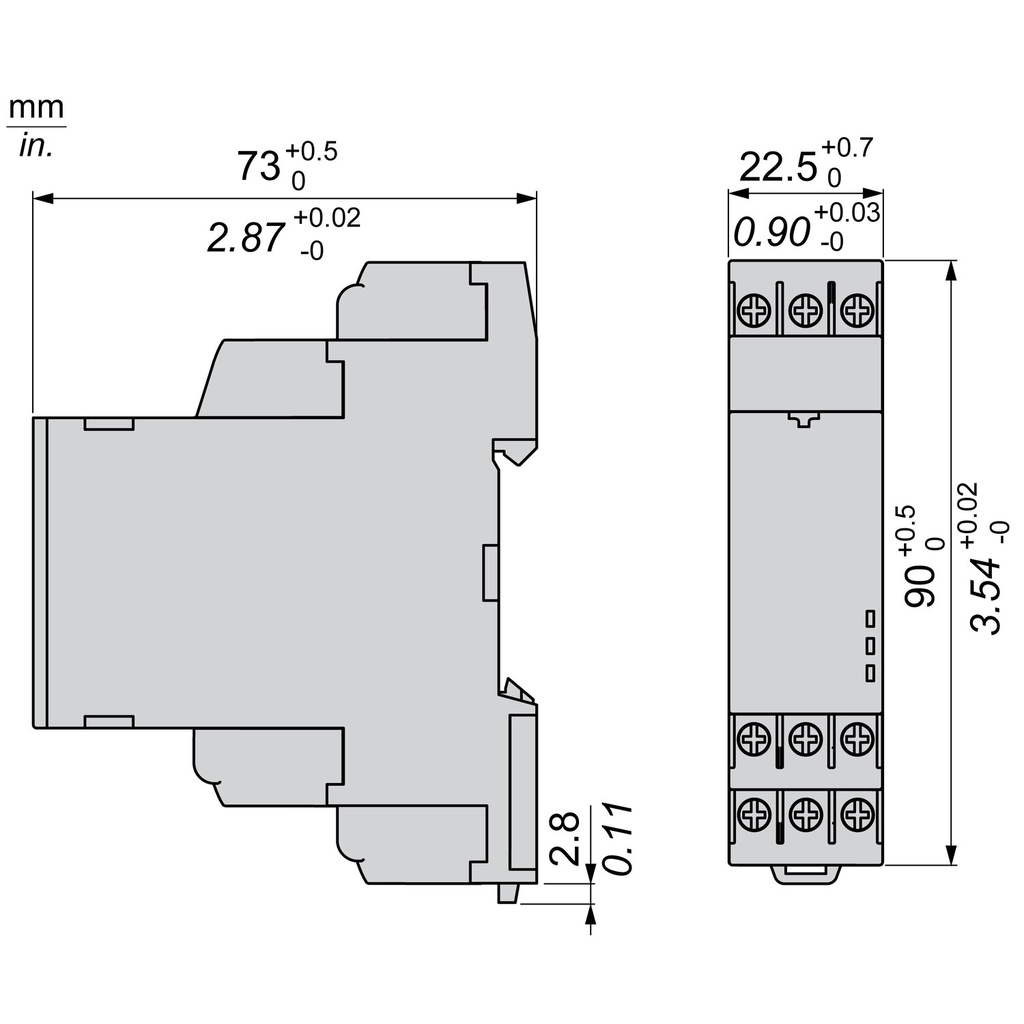

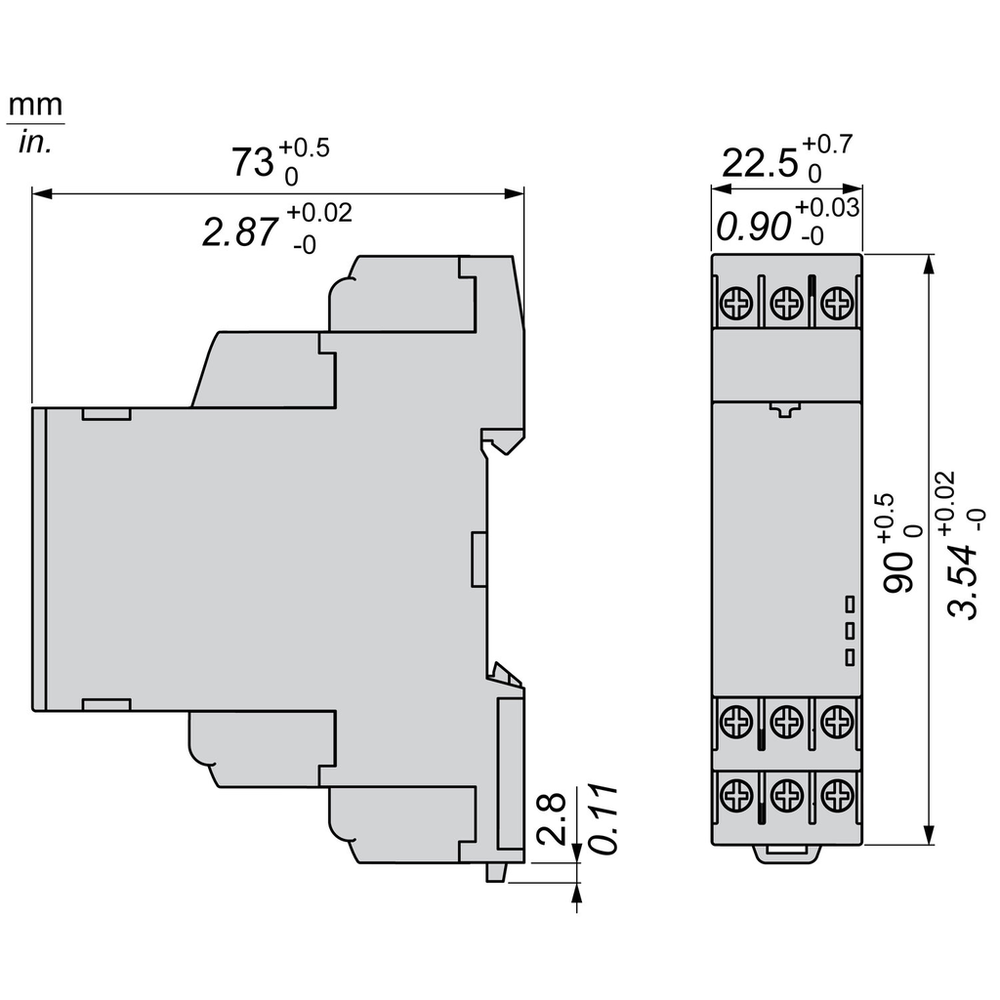

| Largeur nominale : | 22,5 mm |
| Pollution de l'air (M3) Utilisation de l'énergie opérationnelle [B6] : | 138,545 |
| Épuisement des ressources abiotiques - Combustibles fossiles (MJ) Utilisation de l'énergie opérationnelle [B6] : | 36,5375 |
| Utilisation nette d'eau douce (M3) Utilisation d'énergie opérationnelle [B6] : | 11,6715 |
| Déchets non dangereux éliminés (kg) Consommation d'énergie opérationnelle [B6] : | 12.0015 |
| Utilisation totale des ressources énergétiques primaires non renouvelables (énergie primaire et ressources énergétiques primaires utilisées comme matières premières) (MJ) Utilisation d'énergie opérationnelle [B6] : | 56.115 |
| Utilisation totale d'énergie primaire au cours du cycle de vie (MJ) Utilisation d'énergie opérationnelle [B6] : | 64,29 |
| Utilisation totale des ressources énergétiques primaires renouvelables (énergie primaire et ressources énergétiques primaires utilisées comme matières premières) (MJ) Utilisation d'énergie opérationnelle [B6] : | 8,175 |
| Utilisation d’énergie primaire non renouvelable, à l’exclusion des ressources énergétiques primaires non renouvelables utilisées comme matières premières (MJ) Utilisation d’énergie opérationnelle [B6] : | 56.115 |
| Utilisation d’énergie primaire renouvelable, à l’exclusion des ressources d’énergie primaire renouvelable utilisées comme matières premières (MJ) Utilisation d’énergie opérationnelle [B6] : | 8,175 |
| Pollution de l'eau (M3) Utilisation de l'énergie opérationnelle [B6] : | 132,825 |
