| Identifiants de type Persona : | UE, OM, OM8 |
| Noms des types de personnages : | Utilisateur final, fabricant d'équipement d'origine (OEM) - Constructeur de panneaux de commande |
| Connexion de l'appareil : | sur la ligne d'alimentation du moteur, jusqu'aux bornes delta du moteur |
| Compatibilité électromagnétique : | Émissions conduites et rayonnées de niveau A conformes à la norme CEI 60947-4-2, émissions conduites et rayonnées avec contournement de niveau B conformes à la norme CEI 60947-4-2, ondes oscillantes amorties de niveau 3 conformes à la norme CEI 61000-4-12, décharges électrostatiques de niveau 3 conformes à la norme CEI 61000-4-11, immunité aux transitoires électriques de niveau 4 conforme à la norme CEI 61000-4-4, immunité aux interférences radioélectriques rayonnées de niveau 3 conforme à la norme CEI 61000-4-3, impulsions de tension/courant de niveau 3 conforme à la norme CEI 61000-4-5 |
| Fonction disponible : | Commande de dérivation externe, préchauffage, extraction des fumées, cascade multi-moteurs, deuxième groupe moteur, gestion des utilisateurs, renforcement des ports et des services, journalisation des événements de sécurité, mise à jour sécurisée du firmware, sens unique |
| Marquage : | CE, CCC, UKCA, EAC, RCM, cULus |
| Puissance du moteur (kW) : | 45,0 kW 440 V sur la ligne d'alimentation moteur (usage intensif), 55,0 kW 500 V sur la ligne d'alimentation moteur (usage intensif), 55,0 kW 525 V sur la ligne d'alimentation moteur (usage intensif), 75,0 kW 660 V sur la ligne d'alimentation moteur (usage intensif), 75,0 kW 690 V sur la ligne d'alimentation moteur (usage intensif), 45,0 kW 230 V sur les bornes delta du moteur (usage intensif), 90,0 kW 400 V sur les bornes delta du moteur (usage normal), 75,0 kW 400 V sur les bornes delta du moteur (usage intensif), 30,0 kW 230 V sur la ligne d'alimentation moteur (usage normal), 22,0 kW 230 V sur la ligne d'alimentation moteur (usage intensif), 55,0 kW 400 V sur la ligne d'alimentation moteur (usage normal), 45,0 kW 400 V sur la ligne d'alimentation moteur (usage intensif), 55,0 kW 440 V sur la ligne d'alimentation moteur (usage normal) Service normal : 75,0 kW 500 V sur la ligne d’alimentation du moteur ; service normal : 75,0 kW 525 V sur la ligne d’alimentation du moteur ; service normal : 90,0 kW 660 V sur la ligne d’alimentation du moteur ; service normal : 90,0 kW 690 V sur la ligne d’alimentation du moteur ; service normal : 55,0 kW 230 V sur les bornes delta du moteur. |
| Carte d'option : | Module de communication Profibus DP V1, module de communication Modbus TCP/EtherNet/IP, module de communication CANopen en guirlande, module de communication CANopen Sub-D, module de communication CANopen ouvert, module de communication PROFINET |
| Type de protection : | Moteur à perte de phase sur le réseau, moteur à protection thermique en cas de défaut de phase, moteur à protection thermique intégrée, démarreur à protection thermique, moteur en surcharge, moteur en sous-charge, temps de démarrage excessif, moteur à rotor bloqué, moteur à perte de phase, moteur à perte de phase sur le réseau |
| Catégorie d'utilisation : | AC-3A, AC-53A |
| Agence de certification : | CE, cULus, CCC, UKCA, RCM, EAC, DNV, ABS, BV, CCS |
| [Uc] Tension du circuit de commande : | 24 V CC, 110...230 V CA 50/60 Hz - 15...10 % |
| [Ue] Tension de fonctionnement nominale : | 440 V 45,0 kW (alimentation moteur renforcée), 500 V 55,0 kW (alimentation moteur renforcée), 525 V 55,0 kW (alimentation moteur renforcée), 660 V 75,0 kW (alimentation moteur renforcée), 690 V 75,0 kW (alimentation moteur renforcée), 230 V 30,0 ch (alimentation renforcée), 575 V 75,0 ch (alimentation renforcée), 230 V 30,0 kW (alimentation moteur standard), 230 V 22,0 kW (alimentation moteur renforcée), 400 V 55,0 kW (alimentation moteur standard), 400 V 45,0 kW (alimentation moteur renforcée), 440 V 55,0 kW (alimentation moteur standard), 500 V 75,0 kW (alimentation moteur standard), 525 V 75,0 kW Sur la ligne d'alimentation du moteur (service normal) : 660 V, 90 kW ; 690 V, 90 kW ; 208 V, 30 ch (service normal) ; 208 V, 25 ch (service intensif) ; 230 V, 40 ch (service normal) ; 460 V, 75 ch (service normal) ; 460 V, 60 ch (service intensif) ; 575 V, 100 ch (service normal). |
| Classe environnementale (en fonctionnement) : | classe 3C3 selon la norme IEC 60721-3-3, classe 3S2 selon la norme IEC 60721-3-3 |
| Accélération maximale sous charge vibratoire (pendant le stockage) : | 15 m/s² à 200…500 Hz, 10 m/s² à 9…200 Hz |
| Accélération maximale sous charge vibratoire (pendant le transport) : | 15 m/s² à 200…500 Hz, 10 m/s² à 9…200 Hz |
| Empreinte carbone de la phase de distribution [A4] : | 1,284, 1 kg CO2 eq. |
| Empreinte carbone de la phase de fin de vie [C1 à C4] : | 1,9195, 2 kg CO2 eq. |
| Empreinte carbone de la phase d'installation [A5] : | 0,1 kg CO2 eq., 0,07278 |
| Empreinte carbone de la phase de fabrication [A1 à A3] : | 168 kg CO2 eq., 168,41 |
| Empreinte carbone de la phase d'utilisation [B2, B3, B4, B6] : | 8 193 kg CO2 eq., 8192,5 |
| État des données locales : | Publiable |
| Date de publication locale : | 12 janvier 2026 |
| Date de pré-commission : | 15 septembre 2021 |
| Indicateur de retour : | Y |
| Drapeau de bas : | N |
| Politique boursière : | 2 |
| Type d'appareil : | Démarreur progressif - Démarreur progressif |
| disponibilité : | Non |
| Traçabilité : | Oui |
| Division du service sur le terrain : | IDIBS |
| Durée de vie moyenne : | 10 ans |
| Empreinte carbone de la fabrication : | 168,41 |
| Empreinte carbone de la distribution : | 1,284 |
| Utiliser l'empreinte carbone : | 8192,5 |
| Empreinte carbone en fin de vie : | 1,9195 |
| Applicabilité des DEEE : | Produit fini |
| Weee Scope : | Dans |
| Catégorie de produits Weee : | 5 |
| Périmètre du champ d'application : | Du moins en Europe |
| Affichage de disponibilité Eoli : | Oui |
| Document de référence en fin de vie : | ENVEOLI2009021EN |
| Atteindre le statut de conformité totale : | La référence contient des substances extrêmement préoccupantes à des concentrations supérieures au seuil |
| Identifiant du statut de conformité totale : | CONTIENT_SVHC |
| Directive de conformité REACH : | La référence contient des substances extrêmement préoccupantes à des concentrations supérieures au seuil |
| RoHS Europe dans le champ d'application : | Non |
| Statut RoHS UE : | Conforme par exemption |
| Date de conformité RoHS UE : | 2149 |
| État de conformité totale RoHS UE : | Conforme par exemption |
| Norme RoHS chinoise en vigueur : | Oui |
| Étiquette RoHS chinoise : | 5 |
| Avec du carton recyclé : | Oui |
| Sans plastique à usage unique : | Non |
| Ce produit contribue à la réduction et à la diminution des émissions. : | Non |
| Code des marchandises dangereuses : | PILES AU LITHIUM MÉTALLIQUE DANS LES ÉQUIPEMENTS. PILE BOUTON - PILES EXEMPTÉES |
| Identifiant du niveau : | 1 |
| Étage : | 1 |
| ID d'option de fonction : | STANDARD |
| Option de fonction : | Standard |
| Identifiant de segmentation du marché : | INDUSTRIEL |
| Segmentation du marché : | Industriel |
| Identifiant du kit de produit : | N |
| Puissance apparente : | 0,09 kVA |
| Type de connecteur : | 1 RJ45 |
| Format des données : | 8 bits, parité configurable (impaire, paire ou nulle) |
| Nom abrégé de l'appareil : | ATS480 |
| Écran disponible : | vrai |
| Mode d'accès : | esclave Modbus série |
| Fréquence du réseau : | 50/60 Hz |
| Niveau sonore : | 58,0 dB |
| Nombre d'adresses : | Série Modbus 0-227 |
| Position de fonctionnement : | vertical +/- 10 degrés |
| Phase : | triphasé |
| Perte de puissance par appareil (dépendante du courant) : | 302,0 W |
| Perte de puissance Courant statique indépendant : | 25,0 W |
| Disponibilité des produits : | Stock - Normalement stocké dans l'entrepôt de distribution |
| Destination du produit : | moteurs asynchrones |
| Type de produit ou de composant : | démarreur progressif |
| Application spécifique au produit : | processus et infrastructures |
| Gamme de produits : | Démarreur progressif Altivar ATS480 |
| Retournabilité : | Oui |
| Version du logiciel : | EIME v5.9.1 |
| Fréquence d'alimentation : | 50...60 Hz - 20...20 % |
| Emballages durables : | Non |
| Empreinte carbone totale du cycle de vie : | 8 364 kg CO2 eq. |
| Cadre de transmission : | RTU |
| Débit de transmission : | 1200...256000 bit/s |
| Type de polarisation : | série Modbus sans impédance |
| Mise à jour : | Mise à niveau possible grâce à des modules numériques |
| Volume d'air de refroidissement : | 86,0 m³/h |
| Étiquette Weee : | Ce produit doit être éliminé sur les marchés de l'Union européenne conformément aux procédures de collecte des déchets spécifiques et ne doit en aucun cas être jeté dans les poubelles. |
| Avec fonction de sécurité logique programmable sécurisée : | FAUX |
| Contrôle du couple : | vrai |
| Code Pep : | ENVPEP2009021EN |
| Version de la base de données : | 2020-12 |
| Date de vérification Pep : | 2021-11-01 |
| Version PCR : | PCR-ed3-EN-2015 04 02 |
| Type de vérification pour le Pep : | examen externe indépendant |
| Source de données : | produit de référence |
| Description de l'unité fonctionnelle : | Le démarreur progressif a pour but de piloter un moteur asynchrone (à cage d'écureuil) en limitant le courant lors des phases d'accélération et de décélération, grâce à une régulation du couple. Il est basé sur un variateur triphasé avec redresseur commandé au silicium (thyristor). Dans l'étude de cas, le démarreur progressif est dimensionné pour un courant nominal de 110 A, ce qui permet de piloter des moteurs de différentes puissances selon le réseau électrique : un moteur de 230 V de 30 kW et un moteur de 690 V de 90 kW. Le calcul des impacts environnementaux est basé sur une durée de vie du produit de 10 ans. Le profil d'utilisation pris en compte est le suivant : 45 % de temps de fonctionnement en phase de marche, 45 % en phase de veille et 10 % de temps d'arrêt. |
| Quantité d'unité fonctionnelle : | 1 |
| Unité fonctionnelle : | unité |
| Durée de vie de référence, en Y : | 10 |
| Consommation d'énergie sur la durée de vie du produit, en kWh : | 13875,84 |
| Modèle énergétique - Fabrication [A1-a3] : | Modèle énergétique utilisé : Indonésie |
| Modèle énergétique - Installation [A5] : | Mix électrique ; CA ; < 1 kV ; UE-27 |
| Modèle énergétique - Utiliser [B6] : | Mix électrique ; CA ; < 1 kV ; UE-27 |
| Modèle énergétique - Fin de vie [C1-c4] : | Mix électrique ; CA ; < 1 kV ; UE-27 |
| Potentiel de recyclabilité, en % : | 81 |

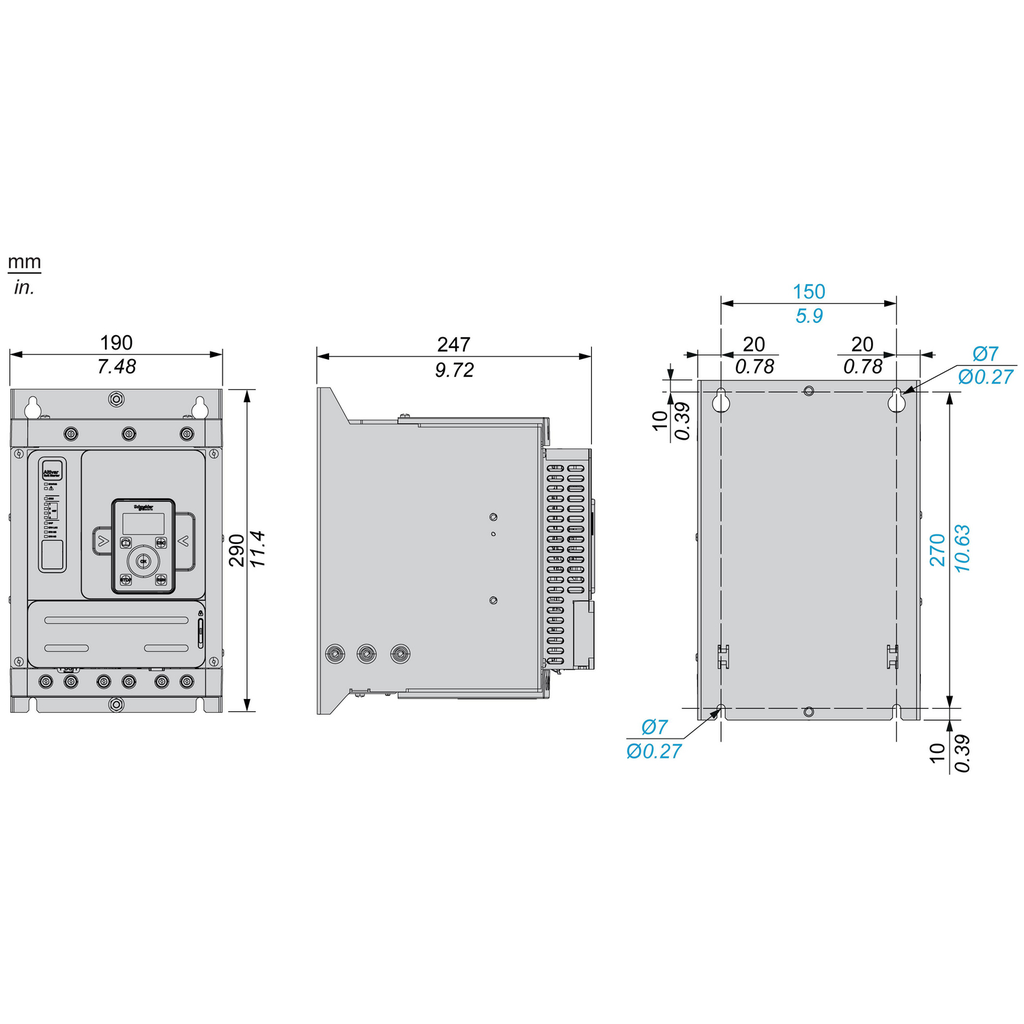

| Taille nominale : | 290,0 mm |
| Largeur nominale : | 190,0 mm |
| [Ie] Courant nominal de fonctionnement : | service normal 110,0 A 40 °C) |
| [Ui] Tension d'isolation nominale : | 690 V |
| [Uimp] Tension de tenue aux impulsions nominale : | 6 kV |
| [Us] Tension d'alimentation nominale : | 208...690 V - 15...10 % |
| Accélération maximale sous choc (en fonctionnement) : | 150 m/s² à 11 ms |
| Accélération maximale sous charge de choc (pendant le stockage) : | 100 m/s² à 11 ms |
| Accélération maximale sous charge de choc (pendant le transport) : | 100 m/s² à 11 ms |
| Accélération maximale sous contrainte vibratoire (en fonctionnement) : | 10 m/s² à 13…200 Hz |
| Déflexion maximale sous charge vibratoire (en fonctionnement) : | 1,5 mm à 2...13 Hz |
| Déflexion maximale sous charge vibratoire (pendant le stockage) : | 1,75 mm à 2...9 Hz |
| Déflexion maximale sous charge vibratoire (pendant le transport) : | 1,75 mm à 2...9 Hz |
| Avec fonction de sécurité Safe Brake Management (Sbc/Sbt) : | FAUX |
| Avec fonction de sécurité Safe Direction (Sdi) : | FAUX |
| Avec fonction de sécurité Arrêt de fonctionnement sécurisé (SOS) : | FAUX |
| Avec fonction de sécurité, position de sécurité (Sp) : | FAUX |
| Avec fonction de sécurité Safe Speed Monitor (SSM) : | FAUX |
| Avec fonction de sécurité Arrêt sûr 1 (Ss1) : | FAUX |
| Avec fonction de sécurité Safe Torque Off (Sto) : | FAUX |
| Avec fonction de sécurité, position limitée en toute sécurité (Slp) : | FAUX |
| Avec fonction de sécurité, vitesse limitée en toute sécurité (SLS) : | FAUX |
| Avec Sft Fct Safe Stop 2 (Ss2) : | FAUX |
| Empreinte carbone (kg CO2 Eq, cycle de vie total) : | 8364.2 |
| Nombre d'unités dans l'emballage. : | 1 |
| Poids du colis (lb) : | 9,656 kg |
| Reprise : | Non |
| Garantie (en mois) : | 18 |
| Acidification des sols et de l'eau (kg équivalent SO2) Cycle de vie total : | 62.405 |
| Acidification des sols et de l'eau (kg équivalent SO2) Utilisation de l'énergie opérationnelle [B6] : | 61,953 |
| Pollution atmosphérique (M3) Cycle de vie total : | 371340 |
| Pollution de l'air (M3) Fabrication [A1-a3] : | 19830 |
| Répartition de la pollution atmosphérique (M3) [A4] : | 54,622 |
| Installation de lutte contre la pollution de l'air (M3) [A5] : | 4,5463 |
| Pollution de l'air (M3) Utilisation de l'énergie opérationnelle [B6] : | 351350 |
| Pollution atmosphérique (M3) Fin de vie [C1-c4] : | 103.12 |
| Épuisement des ressources abiotiques - Combustibles fossiles (MJ) Cycle de vie total : | 86332 |
| Épuisement des ressources abiotiques - Production de combustibles fossiles (MJ) [A1-a3] : | 1908.5 |
| Épuisement des ressources abiotiques - Répartition des combustibles fossiles (MJ) [A4] : | 18.04 |
| Épuisement des ressources abiotiques - Combustibles fossiles (MJ) Utilisation de l'énergie opérationnelle [B6] : | 84393 |
| Épuisement des ressources abiotiques - Combustibles fossiles (MJ) Fin de vie [C1-C4] : | 11.701 |
| Réchauffement climatique (kg équivalent CO2) Cycle de vie total : | 8364.2 |
| Réchauffement climatique (kg équivalent CO2) Fabrication [A1-a3] : | 168,41 |
| Répartition du réchauffement climatique (kg équivalent CO2) [A4] : | 1,284 |
| Réchauffement climatique (kg équivalent CO2) Consommation d'énergie opérationnelle [B6] : | 8192,5 |
| Réchauffement climatique (kg équivalent CO2) Fin de vie [C1-C4] : | 1,9195 |
| Déchets dangereux éliminés (kg) Cycle de vie total : | 673,81 |
| Déchets dangereux éliminés (kg) Fabrication [A1-a3] : | 662,04 |
| Déchets dangereux éliminés (kg) Fin de vie [C1-C4] : | 11.772 |
| Matériaux recyclables (kg) Cycle de vie total : | 9,173 |
| Matériaux recyclables (kg) Fin de vie [C1-C4] : | 7,3958 |
| Utilisation nette d'eau douce (M3) Cycle de vie total : | 24.924 |
| Utilisation nette d'eau douce (M3) Fabrication [A1-a3] : | 3,5544 |
| Utilisation nette d'eau douce (M3) Utilisation d'énergie opérationnelle [B6] : | 21,368 |
| Déchets non dangereux éliminés (kg) Cycle de vie total : | 30687 |
| Déchets non dangereux éliminés (kg) Fabrication [A1-a3] : | 41,34 |
| Déchets non dangereux éliminés (kg) Consommation d'énergie opérationnelle [B6] : | 30645 |
| Formation photochimique d'ozone (kg équivalent C2H4) Cycle de vie total : | 2,9644 |
| Formation photochimique d'ozone (kg équivalent C2h4) Utilisation de l'énergie opérationnelle [B6] : | 2,9282 |
| Déchets radioactifs éliminés (kg) Cycle de vie total : | 25.002 |
| Déchets radioactifs éliminés (kg) Consommation d'énergie opérationnelle [B6] : | 24,98 |
| Utilisation totale des ressources énergétiques primaires non renouvelables (énergie primaire et ressources énergétiques primaires utilisées comme matières premières) (MJ) Cycle de vie total : | 156690 |
| Utilisation totale des ressources énergétiques primaires non renouvelables (énergie primaire et ressources énergétiques primaires utilisées comme matières premières) (MJ) Fabrication [A1-a3] : | 2559,6 |
| Répartition de l’utilisation totale des ressources énergétiques primaires non renouvelables (énergie primaire et ressources énergétiques primaires utilisées comme matières premières) (MJ) [A4] : | 18.131 |
| Utilisation totale des ressources énergétiques primaires non renouvelables (énergie primaire et ressources énergétiques primaires utilisées comme matières premières) (MJ) Utilisation d'énergie opérationnelle [B6] : | 154100 |
| Utilisation totale des ressources énergétiques primaires non renouvelables (énergie primaire et ressources énergétiques primaires utilisées comme matières premières) (MJ) Fin de vie [C1-C4] : | 14,565 |
| Utilisation totale d'énergie primaire au cours du cycle de vie (MJ) Cycle de vie total : | 168650 |
| Utilisation totale d'énergie primaire au cours du cycle de vie (MJ) Fabrication [A1-a3] : | 2647,3 |
| Répartition de l'utilisation totale d'énergie primaire au cours du cycle de vie (MJ) [A4] : | 18.155 |
| Utilisation totale d'énergie primaire au cours du cycle de vie (MJ) Installation [A5] : | 0,9163 |
| Utilisation totale d'énergie primaire au cours du cycle de vie (MJ) Utilisation d'énergie opérationnelle [B6] : | 165970 |
| Utilisation totale d'énergie primaire au cours du cycle de vie (MJ) Fin de vie [C1-C4] : | 14,58 |
| Utilisation totale des ressources énergétiques primaires renouvelables (énergie primaire et ressources énergétiques primaires utilisées comme matières premières) (MJ) Cycle de vie total : | 11964 |
| Utilisation totale des ressources énergétiques primaires renouvelables (énergie primaire et ressources énergétiques primaires utilisées comme matières premières) (MJ) Fabrication [A1-a3] : | 87,668 |
| Utilisation totale des ressources énergétiques primaires renouvelables (énergie primaire et ressources énergétiques primaires utilisées comme matières premières) (MJ) Utilisation d'énergie opérationnelle [B6] : | 11876 |
| Utilisation des ressources énergétiques primaires non renouvelables utilisées comme matières premières (MJ) Cycle de vie total : | 43.214 |
| Utilisation des ressources énergétiques primaires non renouvelables utilisées comme matières premières (MJ) Fabrication [A1-a3] : | 43.214 |
| Utilisation d'énergie primaire non renouvelable, hors ressources énergétiques primaires non renouvelables utilisées comme matières premières (MJ) Cycle de vie total : | 156650 |
| Utilisation d'énergie primaire non renouvelable, à l'exclusion des ressources énergétiques primaires non renouvelables utilisées comme matières premières (MJ) Fabrication [A1-a3] : | 2516.4 |
| Utilisation de l’énergie primaire non renouvelable, à l’exclusion des ressources énergétiques primaires non renouvelables utilisées comme matières premières (MJ) Répartition [A4] : | 18.131 |
| Utilisation d’énergie primaire non renouvelable, à l’exclusion des ressources énergétiques primaires non renouvelables utilisées comme matières premières (MJ) Utilisation d’énergie opérationnelle [B6] : | 154100 |
| Utilisation d'énergie primaire non renouvelable, à l'exclusion des ressources énergétiques primaires non renouvelables utilisées comme matières premières (MJ) Fin de vie [C1-C4] : | 14,565 |
| Utilisation des ressources énergétiques primaires renouvelables utilisées comme matières premières (MJ) Cycle de vie total : | 16,673 |
| Utilisation des ressources énergétiques primaires renouvelables utilisées comme matières premières (MJ) Fabrication [A1-a3] : | 16,673 |
| Utilisation d'énergie primaire renouvelable, hors ressources énergétiques primaires renouvelables utilisées comme matières premières (MJ) Cycle de vie total : | 11947 |
| Utilisation d'énergie primaire renouvelable, à l'exclusion des ressources d'énergie primaire renouvelable utilisées comme matières premières (MJ) Fabrication [A1-a3] : | 70,995 |
| Utilisation d’énergie primaire renouvelable, à l’exclusion des ressources d’énergie primaire renouvelable utilisées comme matières premières (MJ) Utilisation d’énergie opérationnelle [B6] : | 11876 |
| Utilisation de matières secondaires (kg) Cycle de vie total : | 4,8125 |
| Utilisation de matières secondaires (kg) Fabrication [A1-a3] : | 4,8125 |
| Eutrophisation de l'eau (kg équivalent PO4 3-) Cycle de vie total : | 2,4542 |
| Eutrophisation de l'eau (kg équivalent P04 3-) Utilisation de l'énergie opérationnelle [B6] : | 2,3223 |
| Pollution de l'eau (M3) Cycle de vie total : | 357850 |
| Pollution de l'eau (M3) Fabrication [A1-a3] : | 13676 |
| Répartition de la pollution de l'eau (M3) [A4] : | 211,16 |
| Installation de lutte contre la pollution de l'eau (M3) [A5] : | 10,371 |
| Pollution de l'eau (M3) Utilisation de l'énergie opérationnelle [B6] : | 343760 |
| Pollution de l'eau (M3) Fin de vie [C1-c4] : | 185,64 |
| [Dans] Spécification de perte de puissance du courant nominal2 : | 110,0 A |
