| Type de connecteur : | 1 port RJ45 pour la connexion série Modbus, 1 port RJ45 pour la connexion Modbus TCP/EtherNet/IP |
| Connexion de l'appareil : | dans la ligne d'alimentation du moteur, à l'intérieur du delta |
| Type d'affichage : | 1 LED verte et jaune) État, 1 LED rouge) Avertissement/Erreur, 1 LED jaune) ASF, 1 LED jaune) COM, 1 LED verte et jaune) NET1, 1 LED verte et rouge) NET2, 1 LED verte et rouge) NET3, 1 LED verte et jaune) NET4, 1 LED verte et rouge) RUN/ERR (État du module), 1 LED verte et jaune) Liaison Ethernet, 1 LED verte et rouge) ETH MS (État de la configuration du port Ethernet), 1 LED verte et rouge) Eth NS (État du réseau Ethernet) |
| Compatibilité électromagnétique : | Émissions conduites et rayonnées de niveau A, conforme à la norme CEI 60947-4-2 ; ondes oscillantes amorties de niveau 3, conforme à la norme CEI 61000-4-18 ; décharges électrostatiques de niveau 3, conforme à la norme CEI 61000-4-2 ; immunité aux transitoires électriques de niveau 4, conforme à la norme CEI 61000-4-4 ; immunité aux interférences radioélectriques rayonnées de niveau 3, conforme à la norme CEI 61000-4-3 ; impulsions de tension/courant de niveau 3, conforme à la norme CEI 61000-4-5 ; immunité aux interférences conduites dues aux champs radioélectriques de niveau 3, conforme à la norme EN/CEI 61000-4-6. |
| Fonction disponible : | Préchauffage, extraction des fumées, deuxième groupe moteur, décélération avec contrôle du couple, freinage, assistance, commande par contacteur de ligne, commande par contacteur inverseur, anti-blocage, marche par à-coups, démarrage de pompe de forage, surveillance de l'état, surveillance de l'alimentation, mise à jour du micrologiciel sécurisée |
| Marquage : | CE, cULus, UKCA, RCM, CCC, ATEX, EAC, KC |
| Puissance du moteur (kW) : | 7,5 kW 440 V sur la ligne d'alimentation moteur (usage intensif) ; 9 kW 525 V sur la ligne d'alimentation moteur (usage intensif) ; 11 kW 660 V sur la ligne d'alimentation moteur (usage intensif) ; 15 kW 690 V sur la ligne d'alimentation moteur (usage intensif) ; 18,5 kW 400 V sur les bornes delta du moteur (usage normal) ; 7,5 kW 230 V sur les bornes delta du moteur (usage intensif) ; 15 kW 400 V sur les bornes delta du moteur (usage intensif) ; 5,5 kW 230 V sur la ligne d'alimentation moteur (usage normal) ; 11 kW 400 V sur la ligne d'alimentation moteur (usage normal) ; 11 kW 440 V sur la ligne d'alimentation moteur (usage normal) ; 11 kW 500 V sur la ligne d'alimentation moteur (usage normal) ; 11 kW 525 V sur la ligne d'alimentation moteur (usage normal) ; 15 kW 660 V sur la ligne d'alimentation moteur (usage normal) ; 18,5 kW 690 V sur la ligne d'alimentation moteur (usage normal) ; 4 kW 230 V sur la ligne d'alimentation moteur (usage intensif). 7,5 kW 400 V sur la ligne d'alimentation du moteur (usage intensif), 9 kW 500 V sur la ligne d'alimentation du moteur (usage intensif), 9 kW 230 V sur les bornes delta du moteur (usage normal) |
| Carte d'option : | Module de communication CANopen en guirlande, module de communication CANopen Sub-D, module de communication CANopen style ouvert, module de communication Profibus DP V1, module de communication PROFINET |
| Type de protection : | Démarreur avec protection thermique en cas de défaut de phase, protection thermique du moteur, protection contre les surcharges de courant, protection contre les sous-charges, protection contre l'accélération excessive, détection de perte de phase, protection contre l'inversion de phase, protection thermique externe, protection contre les courts-circuits entre phase et terre, court-circuit entre phase et terre. |
| Cadre de transmission : | RTU, TCP/UDP |
| Débit de transmission : | 4,8…38,4 kbit/s, 100 BASE TX |
| Catégorie d'utilisation : | AC-3A, AC-53A |
| Agence de certification : | CE, cULus, UKCA, RCM, CCC, DNV, ATEX, EAC, KC |
| Empreinte carbone de la phase de distribution A4 : | 0,9796829314041559, 1 kg CO2 eq. |
| Empreinte carbone de la phase de fin de vie C1 à C4 : | 7,818913618518471, 8 kg CO2 eq. |
| Empreinte carbone de la phase d'installation A5 : | 1 kg CO2 eq., 0,9536150519870717 |
| Empreinte carbone de la phase de fabrication A1 à A3 : | 119 kg CO2 eq., 119,2013506195182 |
| Empreinte carbone de la phase d'utilisation B2 B3 B4 B6 : | 654 kg CO2 eq., 653,6524032698238 |
| État des données locales : | Publiable |
| Date de publication locale : | 2026-03-26 |
| Date de pré-commission : | 2025-03-26 |
| Indicateur de retour : | Y |
| Type d'appareil : | Démarreur progressif - Démarreur progressif |
| disponibilité : | Non |
| Traçabilité : | Oui |
| Division du service sur le terrain : | IDIBS |
| Durée de vie moyenne : | 10 ans |
| Applicabilité des DEEE : | Produit fini |
| Weee Scope : | Dans |
| Catégorie de produits Weee : | 5 |
| Périmètre du champ d'application : | Du moins en Europe |
| Affichage de disponibilité Eoli : | Oui |
| Document de référence en fin de vie : | ENVEOLI2209013EN |
| Atteindre le statut de conformité totale : | La référence contient des substances extrêmement préoccupantes à des concentrations supérieures au seuil |
| Identifiant d'obtention du statut de conformité totale : | CONTIENT_SVHC |
| Directive de conformité REACH : | La référence contient des substances extrêmement préoccupantes à des concentrations supérieures au seuil |
| RoHS Europe dans le champ d'application : | Oui |
| Statut RoHS UE : | Conforme par exemption |
| Date de conformité RoHS UE : | 2421 |
| État de conformité totale RoHS UE : | Conforme par exemption |
| Norme RoHS chinoise en vigueur : | Oui |
| Étiquette RoHS chinoise : | 5 |
| Avec du carton recyclé : | Oui |
| Sans plastique à usage unique : | Non |
| Ce produit contribue à la réduction et à la diminution des émissions. : | Non |
| Code des marchandises dangereuses : | PILES AU LITHIUM MÉTALLIQUE DANS LES ÉQUIPEMENTS. PILE BOUTON - PILES EXEMPTÉES |
| Identifiant du kit de produit : | N |
| Puissance apparente : | 70 VA |
| Format des données : | 8 bits, parité configurable (impaire, paire ou nulle), 1 ou 2 stops |
| Nom abrégé de l'appareil : | ATS490 |
| Écran disponible : | vrai |
| Dérivation interne : | vrai |
| Déclaration matérielle : | vrai |
| Mode d'accès : | esclave Modbus série |
| Nombre d'adresses : | Série Modbus 0-247 |
| Position de travail : | vertical +/- 10 degrés |
| Taux de fonctionnement : | 10 cycles/h |
| Courant de surcharge : | 400 % Ie pour 13 s |
| Phase : | triphasé |
| Perte de puissance par appareil (dépendante du courant) : | 4 W |
| Perte de puissance Courant statique indépendant : | 19 W |
| Pertes de courant : | 281 W lors du démarrage à 40 °C à 400 % Ie |
| Disponibilité des produits : | Stock - Normalement stocké dans l'entrepôt de distribution |
| Destination du produit : | moteurs asynchrones |
| Type de produit ou de composant : | démarreur progressif |
| Application spécifique au produit : | processus et infrastructures |
| Gamme de produits : | Démarreur progressif Altivar ATS490 |
| Retournabilité : | Oui |
| Fonction de sécurité : | STO (coupure de couple de sécurité) : SIL 1 conforme à la norme IEC 61508 ; STO (coupure de couple de sécurité) : PL c/catégorie 2 conforme à la norme ISO 13849 |
| Niveau de sécurité : | Niveau de sécurité (SL) 1 IEC 62443-4-2 |
| Facteur de service : | 100 |
| Version du logiciel : | v6.1 |
| Fréquence d'alimentation : | 50...60 Hz - 20...20 % |
| Emballages durables : | Non |
| Empreinte carbone totale du cycle de vie : | 783 kg CO2 eq. |
| Type de polarisation : | série Modbus sans impédance |
| Mise à jour : | Mise à niveau possible grâce à des modules numériques |
| Volume d'air de refroidissement : | 3 m³/h |
| Étiquette Weee : | Ce produit doit être éliminé sur les marchés de l'Union européenne conformément aux procédures de collecte des déchets spécifiques et ne doit en aucun cas être jeté dans les poubelles. |
| Avec fonction de sécurité cybersécurité : | vrai |
| Avec fonction de sécurité logique programmable sécurisée : | FAUX |
| Contrôle du couple : | vrai |
| Version de la base de données : | 2023-02 |
| Source de données : | produit de référence |

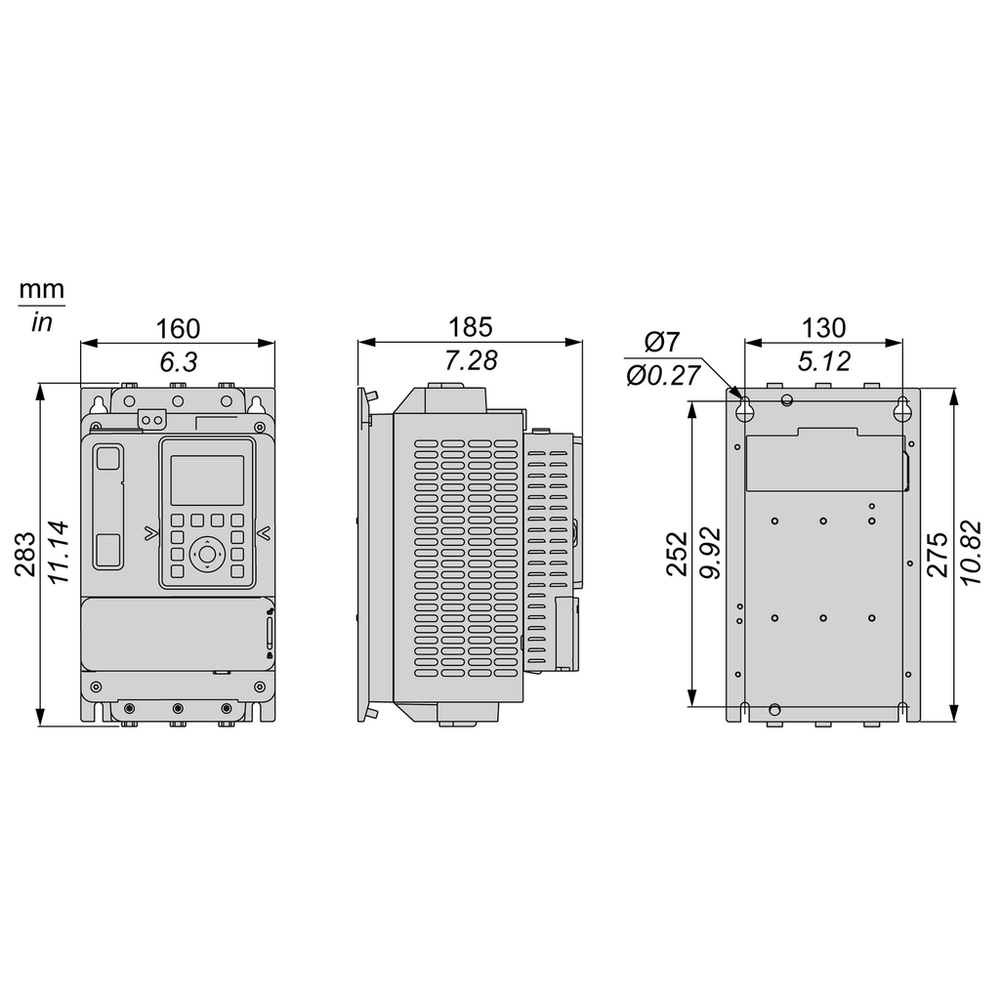

| Taille nominale : | 283 mm |
| Largeur nominale : | 160 mm |
| Nombre d'unités dans l'emballage. : | 1 |
| Code douanier : | 8537109170 |
| Facteur de charge : | 50 % |
| Avec fonction de sécurité, gestion sécurisée du freinage SBC/SBT : | FAUX |
| Avec fonction de sécurité Safe Direction Sdi : | FAUX |
| Avec fonction de sécurité Arrêt d'urgence SOS : | FAUX |
| Avec fonction de sécurité, position sûre Sp : | FAUX |
| Avec fonction de sécurité, moniteur de vitesse sécurisé SSM : | FAUX |
| Avec fonction de sécurité Safe Stop 1 SS1 : | FAUX |
| Avec fonction de sécurité Safe Torque Off Sto : | vrai |
| Avec fonction de sécurité, position limitée en toute sécurité SLP : | FAUX |
| Avec fonction de sécurité, vitesse limitée en toute sécurité SLS : | FAUX |
| Avec Sft Fct Safe Stop 2 Ss : | FAUX |
| Garantie en mois : | 18 |
| Poids de l'emballage en g : | 887.8 |
| Description de l'unité fonctionnelle : | Le démarreur progressif a pour but de piloter un moteur asynchrone (à cage d'écureuil) en limitant le courant lors des phases d'accélération et de décélération, grâce à une régulation du couple. Il est basé sur un variateur triphasé avec redresseur commandé au silicium (thyristor). Dans l'étude de cas, le démarreur progressif est dimensionné pour un courant nominal de 22 A, ce qui permet de piloter des moteurs de différentes puissances en fonction de la tension du réseau électrique : un moteur de 5,5 kW sous 230 V et un moteur de 18,5 kW sous 690 V. Le calcul des impacts environnementaux est basé sur une durée de vie du produit de 10 ans. Le profil d'utilisation pris en compte est le suivant : 3,6 % de temps de fonctionnement en phase active, 46,4 % en phase de veille et 50 % en phase de contrôle. |
| Quantité d'unité fonctionnelle : | 1 |
| Unité fonctionnelle : | Unité |
| Durée de vie de référence en Y : | 10 |
| Potentiel de recyclabilité en % : | 70 |
