| Type de connecteur : | 1 port RJ45 pour la connexion série Modbus, 1 port RJ45 pour la connexion Modbus TCP/EtherNet/IP |
| Connexion de l'appareil : | dans la ligne d'alimentation du moteur, à l'intérieur du delta |
| Type d'affichage : | 1 LED verte et jaune) État, 1 LED rouge) Avertissement/Erreur, 1 LED jaune) ASF, 1 LED jaune) COM, 1 LED verte et jaune) NET1, 1 LED verte et rouge) NET2, 1 LED verte et rouge) NET3, 1 LED verte et jaune) NET4, 1 LED verte et rouge) RUN/ERR (État du module), 1 LED verte et jaune) Liaison Ethernet, 1 LED verte et rouge) ETH MS (État de la configuration du port Ethernet), 1 LED verte et rouge) Eth NS (État du réseau Ethernet) |
| Compatibilité électromagnétique : | Émissions conduites et rayonnées de niveau A conforme à la norme CEI 60947-4-2, ondes oscillantes amorties de niveau 3 conforme à la norme CEI 61000-4-18, décharges électrostatiques de niveau 3 conforme à la norme CEI 61000-4-2, immunité aux transitoires électriques de niveau 4 conforme à la norme CEI 61000-4-4, immunité aux interférences radioélectriques rayonnées de niveau 3 conforme à la norme CEI 61000-4-3, impulsions de tension/courant de niveau 3 conforme à la norme CEI 61000-4-5, immunité aux interférences conduites dues aux champs radioélectriques de niveau 3 conforme à la norme EN/CEI 61000-4-6 |
| Fonction disponible : | Préchauffage, extraction des fumées, deuxième groupe moteur, décélération avec contrôle du couple, freinage, assistance, commande par contacteur de ligne, commande par contacteur inverseur, anti-blocage, marche par à-coups, démarrage de pompe de forage, surveillance de l'état, surveillance de l'alimentation, mise à jour du micrologiciel sécurisée |
| Marquage : | CE, cULus, UKCA, RCM, CCC, ATEX, EAC, KC |
| Puissance du moteur (kW) : | 132 kW 440 V sur la ligne d'alimentation moteur (usage intensif), 160 kW 500 V sur la ligne d'alimentation moteur (usage intensif), 160 kW 525 V sur la ligne d'alimentation moteur (usage intensif), 220 kW 660 V sur la ligne d'alimentation moteur (usage intensif), 250 kW 690 V sur la ligne d'alimentation moteur (usage intensif), 250 kW 400 V sur les bornes delta du moteur (usage normal), 132 kW 230 V sur les bornes delta du moteur (usage intensif), 220 kW 400 V sur les bornes delta du moteur (usage intensif), 90 kW 230 V sur la ligne d'alimentation moteur (usage normal), 160 kW 400 V sur la ligne d'alimentation moteur (usage normal), 160 kW 440 V sur la ligne d'alimentation moteur (usage normal), 220 kW 500 V sur la ligne d'alimentation moteur (usage normal), 220 kW 525 V sur la ligne d'alimentation moteur (usage normal), 250 kW 6 ...500 V sur la ligne d'alimentation moteur (usage normal), 160 kW 525 V sur la ligne d'alimentation moteur (usage normal), 250 kW 690 V sur la ligne d'alimentation moteur (usage normal), 250 kW 400 V sur la ligne d'alimentation moteur (usage normal), 132 kW 230 V sur les bornes delta du moteur (usage intensif), 220 kW 400 V sur les bornes delta du moteur (usage intensif), 160 kW 44 Alimentation moteur en service normal : 315 kW, 690 V ; alimentation moteur en service normal : 75 kW, 230 V ; alimentation moteur en service intensif : 132 kW, 400 V ; alimentation moteur en service intensif : 160 kW, 230 V (bornes delta du moteur, service normal). |
| Carte d'option : | Module de communication CANopen en guirlande, module de communication CANopen Sub-D, module de communication CANopen style ouvert, module de communication Profibus DP V1, module de communication PROFINET |
| Type de protection : | Défaut de phase du réseau électrique, démarreur à protection thermique, protection thermique du moteur, surcharge du moteur, sous-charge du moteur, temps d'accélération excessif du moteur, détection de perte de phase du moteur, protection contre l'inversion de phase du réseau électrique, protection thermique externe du moteur, protection contre les courts-circuits entre phase et terre du moteur, court-circuit entre phase et terre du moteur |
| Fonction de sécurité : | STO (coupure de couple de sécurité) : SIL 1 conforme à la norme IEC 61508, STO (coupure de couple de sécurité) : PL c/catégorie 2 conforme à la norme ISO 13849 |
| Cadre de transmission : | RTU, TCP/UDP |
| Débit de transmission : | 4,8…38,4 kbit/s, 100 BASE TX |
| Catégorie d'utilisation : | AC-3A, AC-53A |
| Empreinte carbone de la phase de distribution A4 : | 4,493477928137594, 4 kg CO2 eq. |
| Empreinte carbone de la phase de fin de vie C1 à C4 : | 33,85288119695396, 34 kg CO2 eq. |
| Empreinte carbone de la phase d'installation A5 : | 5 kg CO2 eq., 5,366839289401329 |
| Empreinte carbone de la phase de fabrication A1 à A3 : | 232 kg CO2 eq., 231,5635844400564 |
| Empreinte carbone de la phase d'utilisation B2 B3 B4 B6 : | 2 388 kg CO2 eq., 2388,213912534936 |
| Agence de certification : | CE, cULus, UKCA, RCM, CCC, DNV, ATEX, EAC, KC |
| État des données locales : | Publiable |
| Date de publication locale : | 2026-03-26 |
| Date de pré-commission : | 2025-03-26 |
| Indicateur de retour : | Y |
| Drapeau de bas : | N |
| Politique boursière : | 2 |
| Type d'appareil : | Démarreur progressif - Démarreur progressif |
| disponibilité : | Non |
| Traçabilité : | Oui |
| Division du service sur le terrain : | IDIBS |
| Durée de vie moyenne : | 10 ans |
| Weee Scope : | Dans |
| Catégorie de produits Weee : | 5 |
| Périmètre du champ d'application : | Du moins en Europe |
| Affichage de disponibilité Eoli : | Oui |
| Document de référence en fin de vie : | ENVEOLI2311026EN |
| Atteindre le statut de conformité totale : | La référence contient des substances extrêmement préoccupantes à des concentrations supérieures au seuil |
| Identifiant du statut de conformité totale : | CONTIENT_SVHC |
| Directive de conformité REACH : | La référence contient des substances extrêmement préoccupantes à des concentrations supérieures au seuil |
| RoHS Europe dans le champ d'application : | Oui |
| Statut RoHS UE : | Conforme par exemption |
| Date de conformité RoHS UE : | 2421 |
| État de conformité totale RoHS UE : | Conforme par exemption |
| Norme RoHS chinoise en vigueur : | Oui |
| Étiquette RoHS chinoise : | 5 |
| Avec du carton recyclé : | Oui |
| Sans plastique à usage unique : | Non |
| Ce produit contribue à la réduction et à la diminution des émissions. : | Non |
| Code des marchandises dangereuses : | PILES AU LITHIUM MÉTALLIQUE DANS LES ÉQUIPEMENTS. PILE BOUTON - PILES EXEMPTÉES |
| Identifiant du kit de produit : | N |
| Puissance apparente : | 90 VA |
| Format des données : | 8 bits, parité configurable (impaire, paire ou nulle), 1 ou 2 stops |
| Nom abrégé de l'appareil : | ATS490 |
| Écran disponible : | vrai |
| Dérivation interne : | vrai |
| Déclaration matérielle : | vrai |
| Mode d'accès : | esclave Modbus série |
| Nombre d'adresses : | Série Modbus 0-247 |
| Facteur de charge : | 50 % |
| Position de fonctionnement : | vertical +/- 10 degrés |
| Taux de fonctionnement : | 10 cycles/h |
| Courant de surcharge : | 400 % Ie pour 13 s |
| Phase : | triphasé |
| Perte de puissance par appareil (dépendante du courant) : | 60 W |
| Perte de puissance Courant statique indépendant : | 19 W |
| Pertes de courant : | 4326 W lors du démarrage à 40 °C à 400 % Ie |
| Disponibilité des produits : | Stock - Normalement stocké dans l'entrepôt de distribution |
| Destination du produit : | moteurs asynchrones |
| Type de produit ou de composant : | démarreur progressif |
| Application spécifique au produit : | processus et infrastructures |
| Gamme de produits : | Démarreur progressif Altivar ATS490 |
| Retournabilité : | Oui |
| Niveau de sécurité : | Niveau de sécurité (SL) 1 IEC 62443-4-2 |
| Facteur de service : | 100 |
| Version du logiciel : | v6.1 |
| Fréquence d'alimentation : | 50...60 Hz - 20...20 % |
| Emballages durables : | Non |
| Empreinte carbone totale du cycle de vie : | 2 663 kg CO2 eq. |
| Type de polarisation : | série Modbus sans impédance |

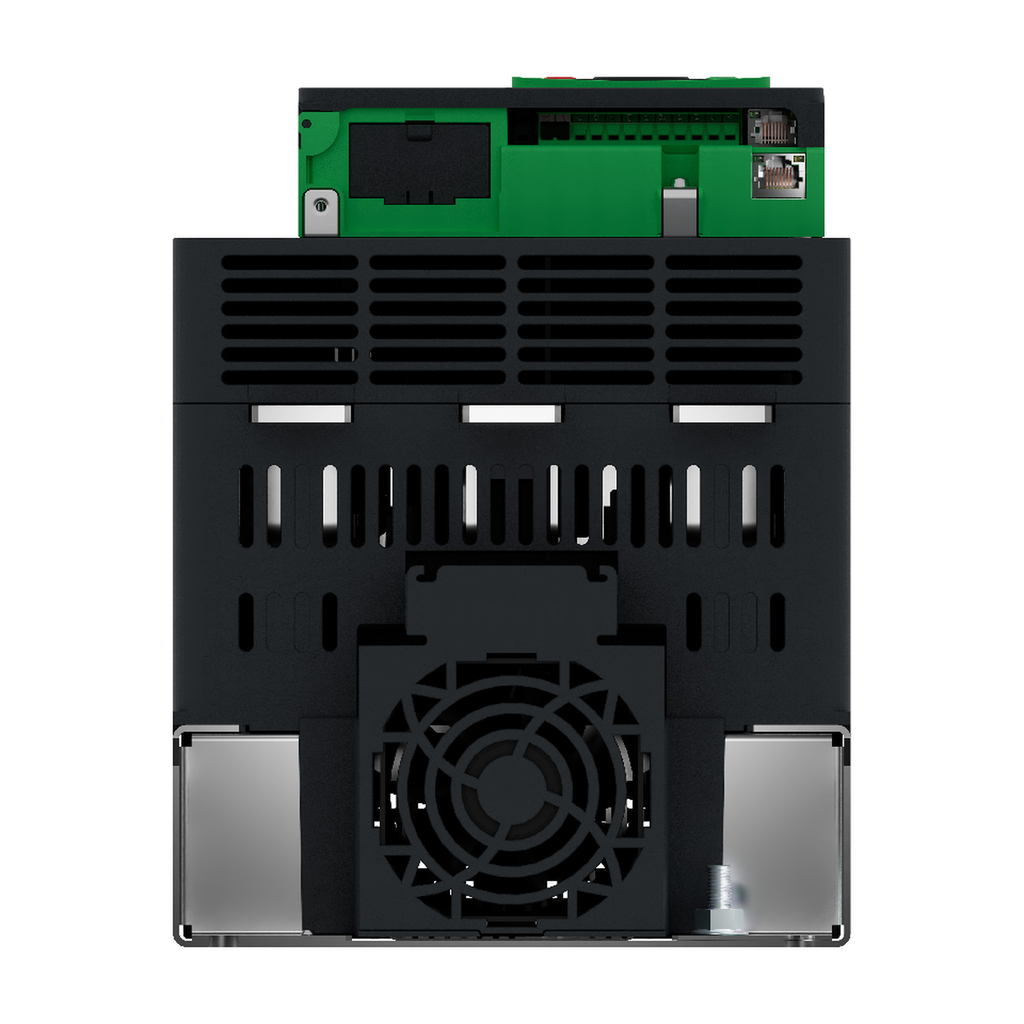

| Volume d'air de refroidissement : | 106 m³/h |
| Étiquette Weee : | Ce produit doit être éliminé sur les marchés de l'Union européenne conformément aux procédures de collecte des déchets spécifiques et ne doit en aucun cas être jeté dans les poubelles. |
| Avec fonction de sécurité cybersécurité : | vrai |
| Avec fonction de sécurité logique programmable sécurisée : | FAUX |
| Contrôle du couple : | vrai |
| Courant de fonctionnement nominal : | service normal 320 A en ligne 40 °C) |
| Dans les spécifications de perte de puissance du courant nominal : | 320 A |
| Avec fonction de sécurité Safe Brake Management SBC SBT : | FAUX |
| Avec fonction de sécurité Safe Direction Sdi : | FAUX |
| Avec fonction de sécurité Arrêt d'urgence SOS : | FAUX |
| Avec fonction de sécurité, position sûre Sp : | FAUX |
| Avec fonction de sécurité, moniteur de vitesse sécurisé SSM : | FAUX |
| Avec fonction de sécurité Safe Stop 1 SS1 : | FAUX |
| Avec fonction de sécurité Safe Torque Off Sto : | vrai |
| Avec fonction de sécurité, position limitée en toute sécurité SLP : | FAUX |
| Avec fonction de sécurité, vitesse limitée en toute sécurité SLS : | FAUX |
| Avec Sft Fct Safe Stop 2 Ss : | FAUX |
| Garantie en mois : | 18 |
| Code Pep : | ENVPEP2311026EN |
| Version de la base de données : | 2023-02 |
| Date de vérification Pep : | 2024-07-01 |
| Version PCR : | PCR-4-ed4-EN-2021 09 06 |
| Version PSR : | PSR-0005-ed3-EN-2023 06 06 |
| Type de vérification pour le Pep : | examen externe indépendant |
| Source de données : | produit de référence |
| Description de l'unité fonctionnelle : | Le démarreur progressif a pour but de piloter un moteur asynchrone (à cage d'écureuil) en limitant le courant lors des phases d'accélération et de décélération, grâce à une régulation du couple. Il est basé sur un variateur triphasé avec redresseur commandé au silicium (thyristor). Dans l'étude de cas, le démarreur progressif est dimensionné pour un courant nominal de 320 A, ce qui permet de piloter différents moteurs de puissance en fonction de la tension du réseau électrique : un moteur de 90 kW sous 230 V et un moteur de 315 kW sous 690 V. Le calcul des impacts environnementaux est basé sur une durée de vie du produit de 10 ans. Le profil d'utilisation pris en compte est le suivant : 2,16 % de temps de fonctionnement en phase active, 47,84 % en phase de veille et 50 % en phase de contrôle. |
| Quantité d'unité fonctionnelle : | 1 |
| Unité fonctionnelle : | Unité |
| Durée de vie de référence, en Y : | 10 |
| Modèle énergétique - Fabrication [A1-a3] : | Indonésie, ID |
| Modèle énergétique - Installation [A5] : | Mix électrique ; Basse tension ; 2018 ; Europe, UE-27 |
| Modèle énergétique - Utiliser [B6] : | Mix électrique ; Basse tension ; 2018 ; Europe, UE-27 |
| Modèle énergétique - Fin de vie [C1-c4] : | Mix électrique ; Basse tension ; 2018 ; Europe, UE-27 |
| Potentiel de recyclabilité, en % : | 88 |
| Code du propriétaire de l'offre : | 190786 |
| Pn : | 1 |

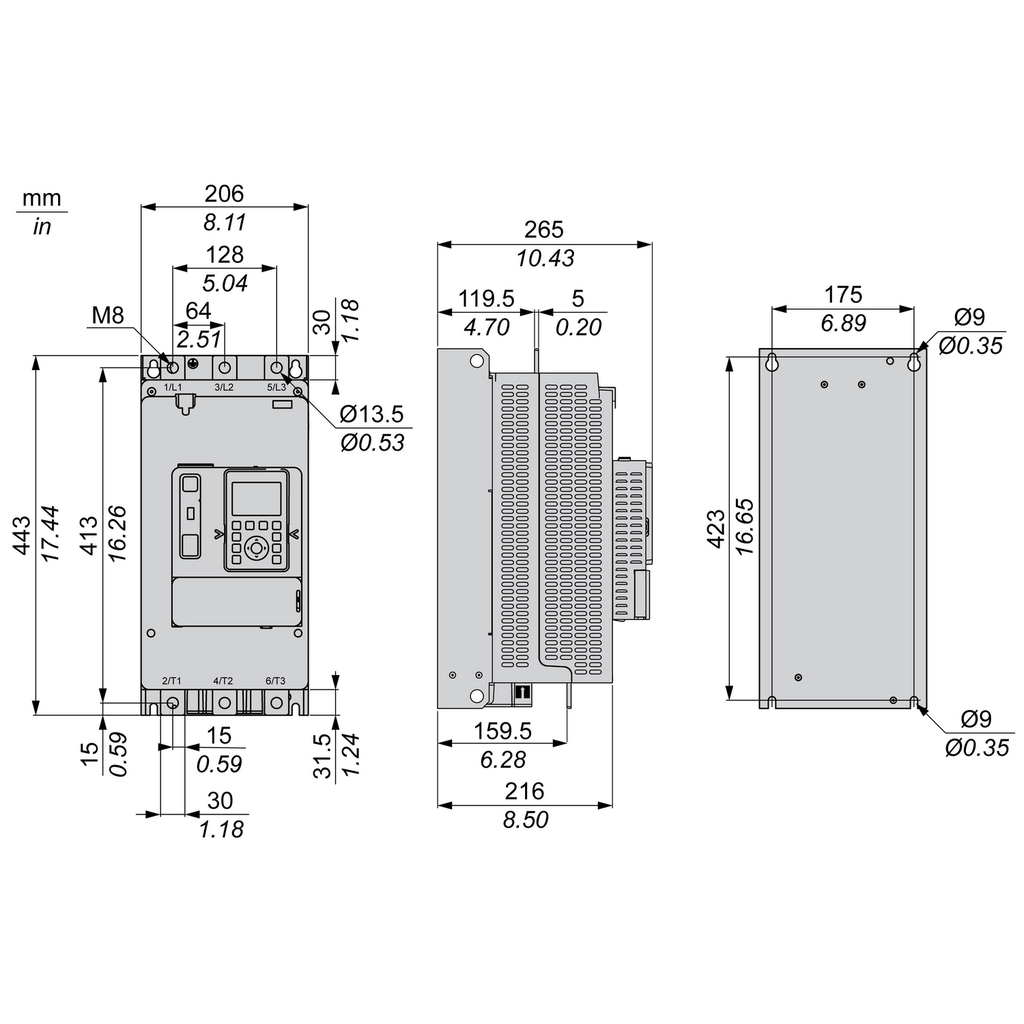

| Taille nominale : | 443 mm |
| Largeur nominale : | 206 mm |
