Type de connecteur :

1 port RJ45 pour la connexion série Modbus, 1 port RJ45 pour la connexion Modbus TCP/EtherNet/IP

Connexion de l'appareil :

dans la ligne d'alimentation du moteur, à l'intérieur du delta

Type d'affichage :

1 LED verte et jaune) État, 1 LED rouge) Avertissement/Erreur, 1 LED jaune) ASF, 1 LED jaune) COM, 1 LED verte et jaune) NET1, 1 LED verte et rouge) NET2, 1 LED verte et rouge) NET3, 1 LED verte et jaune) NET4, 1 LED verte et rouge) RUN/ERR (État du module), 1 LED verte et jaune) Liaison Ethernet, 1 LED verte et rouge) ETH MS (État de la configuration du port Ethernet), 1 LED verte et rouge) Eth NS (État du réseau Ethernet)

Compatibilité électromagnétique :

Émissions conduites et rayonnées de niveau A conforme à la norme CEI 60947-4-2, ondes oscillantes amorties de niveau 3 conforme à la norme CEI 61000-4-18, décharges électrostatiques de niveau 3 conforme à la norme CEI 61000-4-2, immunité aux transitoires électriques de niveau 4 conforme à la norme CEI 61000-4-4, immunité aux interférences radioélectriques rayonnées de niveau 3 conforme à la norme CEI 61000-4-3, impulsions de tension/courant de niveau 3 conforme à la norme CEI 61000-4-5, immunité aux interférences conduites dues aux champs radioélectriques de niveau 3 conforme à la norme EN/CEI 61000-4-6

Fonction disponible :

Préchauffage, extraction des fumées, deuxième groupe moteur, décélération avec contrôle du couple, freinage, assistance, commande par contacteur de ligne, commande par contacteur inverseur, anti-blocage, marche par à-coups, démarrage de pompe de forage, surveillance de l'état, surveillance de l'alimentation, mise à jour du micrologiciel sécurisée

Marquage :

CE, cULus, UKCA, RCM, CCC, ATEX, EAC, KC

Puissance du moteur (kW) :

37 kW 440 V sur la ligne d'alimentation moteur (usage intensif), 45 kW 500 V sur la ligne d'alimentation moteur (usage intensif), 45 kW 525 V sur la ligne d'alimentation moteur (usage intensif), 55 kW 660 V sur la ligne d'alimentation moteur (usage intensif), 55 kW 690 V sur la ligne d'alimentation moteur (usage intensif), 75 kW 400 V aux bornes delta du moteur (usage normal), 37 kW 230 V aux bornes delta du moteur (usage intensif), 55 kW 400 V aux bornes delta du moteur (usage intensif), 22 kW 230 V sur la ligne d'alimentation moteur (usage normal), 45 kW 400 V sur la ligne d'alimentation moteur (usage normal), 45 kW 440 V sur la ligne d'alimentation moteur (usage normal), 55 kW 500 V sur la ligne d'alimentation moteur (usage normal), 55 kW 525 V sur la ligne d'alimentation moteur (usage normal), 75 kW 660 V sur la ligne d'alimentation moteur (usage normal), 75 kW 690 V sur la ligne d'alimentation du moteur (service normal), 18,5 kW ; 230 V sur la ligne d'alimentation du moteur (service intensif), 37 kW ; 400 V sur la ligne d'alimentation du moteur (service intensif), 45 kW ; 230 V aux bornes delta du moteur (service normal).

Carte d'option :

Module de communication CANopen en guirlande, module de communication CANopen Sub-D, module de communication CANopen style ouvert, module de communication Profibus DP V1, module de communication PROFINET

Type de protection :

Défaut de phase du réseau électrique, démarreur à protection thermique, protection thermique du moteur, surcharge du moteur, sous-charge du moteur, temps d'accélération excessif du moteur, détection de perte de phase du moteur, protection contre l'inversion de phase du réseau électrique, protection thermique externe du moteur, protection contre les courts-circuits entre phase et terre du moteur, court-circuit entre phase et terre du moteur

Fonction de sécurité :

STO (coupure de couple de sécurité) : SIL 1 conforme à la norme IEC 61508, STO (coupure de couple de sécurité) : PL c/catégorie 2 conforme à la norme ISO 13849

Cadre de transmission :

RTU, TCP/UDP

Débit de transmission :

4,8…38,4 kbit/s, 100 BASE TX

Catégorie d'utilisation :

AC-3A, AC-53A

Empreinte carbone de la phase de distribution A4 :

1,675854202443732, 2 kg CO2 eq.

Empreinte carbone de la phase de fin de vie C1 à C4 :

13,54967047048759, 14 kg CO2 eq.

Empreinte carbone de la phase d'installation A5 :

1 kg CO2 eq., 1,097534577230263

Empreinte carbone de la phase de fabrication A1 à A3 :

177 kg CO2 eq., 177,3826224613421

Empreinte carbone de la phase d'utilisation B2 B3 B4 B6 :

1 134 kg CO2 eq., 1134,0599709308801

Agence de certification :

CE, cULus, UKCA, RCM, CCC, DNV, ATEX, EAC, KC

État des données locales :

Publiable

Date de publication locale :

2026-03-26

Date de pré-commission :

2025-03-26

Indicateur de retour :

Y

Drapeau de bas :

N

Politique boursière :

2

Type d'appareil :

Démarreur progressif - Démarreur progressif

disponibilité :

Non

Traçabilité :

Oui

Division du service sur le terrain :

IDIBS

Durée de vie moyenne :

10 ans

Weee Scope :

Dans

Catégorie de produits Weee :

5

Périmètre du champ d'application :

Du moins en Europe

Affichage de disponibilité Eoli :

Oui

Document de référence en fin de vie :

ENVEOLI2209015EN

Atteindre le statut de conformité totale :

La référence contient des substances extrêmement préoccupantes à des concentrations supérieures au seuil

Identifiant d'obtention du statut de conformité totale :

CONTIENT_SVHC

Directive de conformité REACH :

La référence contient des substances extrêmement préoccupantes à des concentrations supérieures au seuil

RoHS Europe dans le champ d'application :

Oui

Statut RoHS UE :

Conforme par exemption

Date de conformité RoHS UE :

2421

État de conformité totale RoHS UE :

Conforme par exemption

Norme RoHS chinoise en vigueur :

Oui

Étiquette RoHS chinoise :

5

Avec du carton recyclé :

Oui

Sans plastique à usage unique :

Non

Ce produit contribue à la réduction et à la diminution des émissions. :

Non

Code des marchandises dangereuses :

PILES AU LITHIUM MÉTALLIQUE DANS LES ÉQUIPEMENTS. PILE BOUTON - PILES EXEMPTÉES

Identifiant du kit de produit :

N

Puissance apparente :

80 VA

Format des données :

8 bits, parité configurable (impaire, paire ou nulle), 1 ou 2 stops

Nom abrégé de l'appareil :

ATS490

Écran disponible :

vrai

Dérivation interne :

vrai

Déclaration matérielle :

vrai

Mode d'accès :

esclave Modbus série

Nombre d'adresses :

Série Modbus 0-247

Facteur de charge :

50 %

Position de travail :

vertical +/- 10 degrés

Taux de fonctionnement :

10 cycles/h

Courant de surcharge :

400 % Ie pour 13 s

Phase :

triphasé

Perte de puissance par appareil (dépendante du courant) :

15 W

Perte de puissance Courant statique indépendant :

19 W

Pertes de courant :

1113 W lors du démarrage à 40 °C à 400 % Ie

Disponibilité des produits :

Stock - Normalement stocké dans l'entrepôt de distribution

Destination du produit :

moteurs asynchrones

Type de produit ou de composant :

démarreur progressif

Application spécifique au produit :

processus et infrastructures

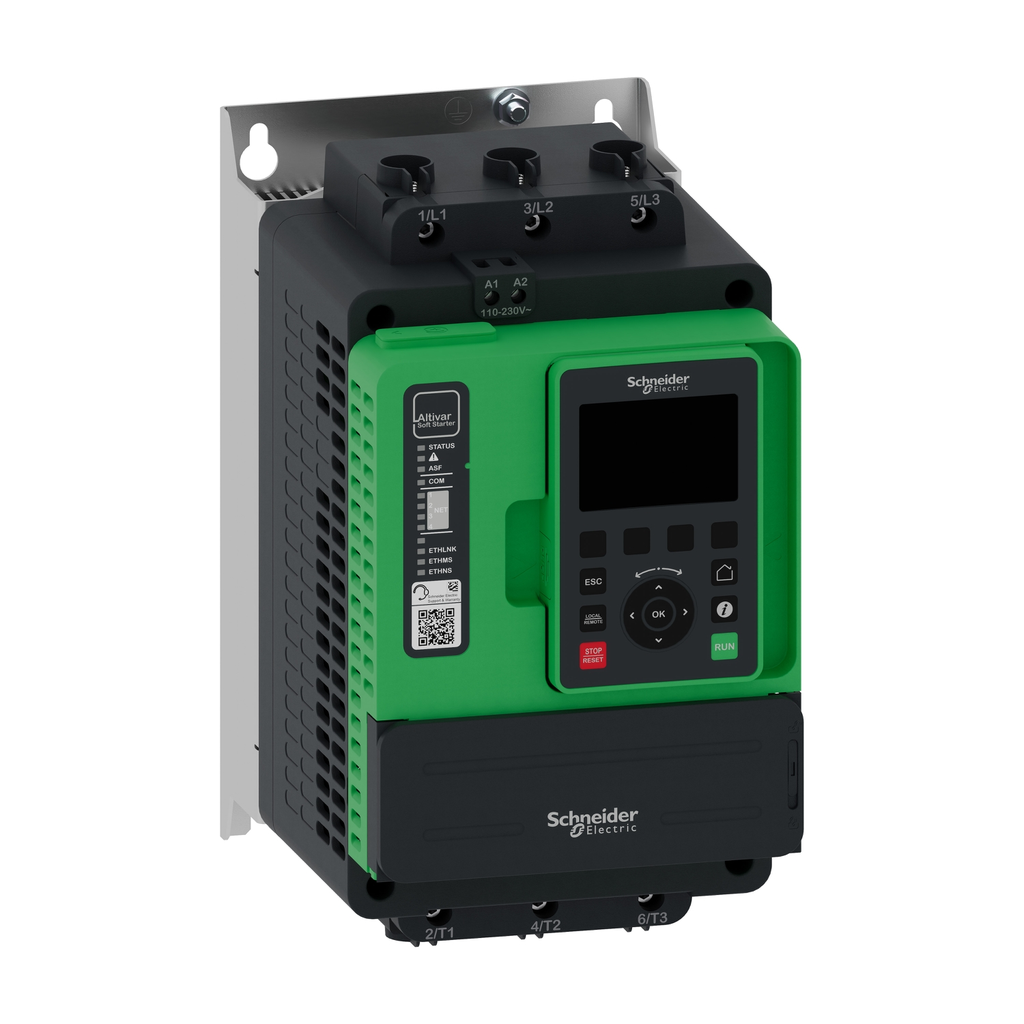

Gamme de produits :

Démarreur progressif Altivar ATS490

Retournabilité :

Oui

Niveau de sécurité :

Niveau de sécurité (SL) 1 IEC 62443-4-2

Facteur de service :

100

Version du logiciel :

v6.1

Fréquence d'alimentation :

50...60 Hz - 20...20 %

Emballages durables :

Non

Empreinte carbone totale du cycle de vie :

1 328 kg CO2 eq.

Type de polarisation :

série Modbus sans impédance

Volume d'air de refroidissement :

31 m³/h

Étiquette Weee :

Ce produit doit être éliminé sur les marchés de l'Union européenne conformément aux procédures de collecte des déchets spécifiques et ne doit en aucun cas être jeté dans les poubelles.

Avec fonction de sécurité cybersécurité :

vrai

Avec fonction de sécurité logique programmable sécurisée :

FAUX

Contrôle du couple :

vrai

Courant de fonctionnement nominal :

service normal 88 A en ligne 40 °C)

Dans les spécifications de perte de puissance du courant nominal :

88 A

Avec fonction de sécurité Safe Brake Management SBC SBT :

FAUX

Avec fonction de sécurité Safe Direction Sdi :

FAUX

Avec fonction de sécurité Arrêt d'urgence SOS :

FAUX

Avec fonction de sécurité, position sûre Sp :

FAUX

Avec fonction de sécurité, moniteur de vitesse sécurisé SSM :

FAUX

Avec fonction de sécurité Safe Stop 1 SS1 :

FAUX

Avec fonction de sécurité Safe Torque Off Sto :

vrai

Avec fonction de sécurité, position limitée en toute sécurité SLP :

FAUX

Avec fonction de sécurité, vitesse limitée en toute sécurité SLS :

FAUX

Avec Sft Fct Safe Stop 2 Ss :

FAUX

Garantie en mois :

18

Code Pep :

ENVPEP2209015EN

Version de la base de données :

2023-02

Date de vérification Pep :

2024-07-01

Version PCR :

PCR-4-ed4-EN-2021 09 06

Version PSR :

PSR-0005-ed3.1-EN-2023 12 08

Type de vérification pour le Pep :

examen externe indépendant

Source de données :

produit extrapolé

Description de l'unité fonctionnelle :

Le démarreur progressif a pour but de piloter un moteur asynchrone (à cage d'écureuil) en limitant le courant lors des phases d'accélération et de décélération, grâce à une régulation du couple. Il est basé sur un variateur triphasé avec redresseur commandé au silicium (thyristor). Dans l'étude de cas, le démarreur progressif est dimensionné pour un courant nominal de 110 A, ce qui permet de piloter des moteurs de différentes puissances en fonction de la tension du réseau électrique : un moteur de 30 kW sous 230 V et un moteur de 90 kW sous 690 V. Le calcul des impacts environnementaux est basé sur une durée de vie du produit de 10 ans. Le profil d'utilisation pris en compte est le suivant : 3,6 % de temps de fonctionnement en phase active, 46,4 % en phase de veille et 50 % en phase de contrôle.

Quantité d'unité fonctionnelle :

1

Unité fonctionnelle :

unité

Durée de vie de référence, en Y :

10

Modèle énergétique - Fabrication [A1-a3] :

Indonésie, ID

Modèle énergétique - Installation [A5] :

Mix électrique ; Basse tension ; 2018 ; Europe, UE-27

Modèle énergétique - Utiliser [B6] :

Mix électrique ; Basse tension ; 2018 ; Europe, UE-27

Modèle énergétique - Fin de vie [C1-c4] :

Mix électrique ; Basse tension ; 2018 ; Europe, UE-27

Potentiel de recyclabilité, en % :

77

Code du propriétaire de l'offre :

190786

Pn :

1

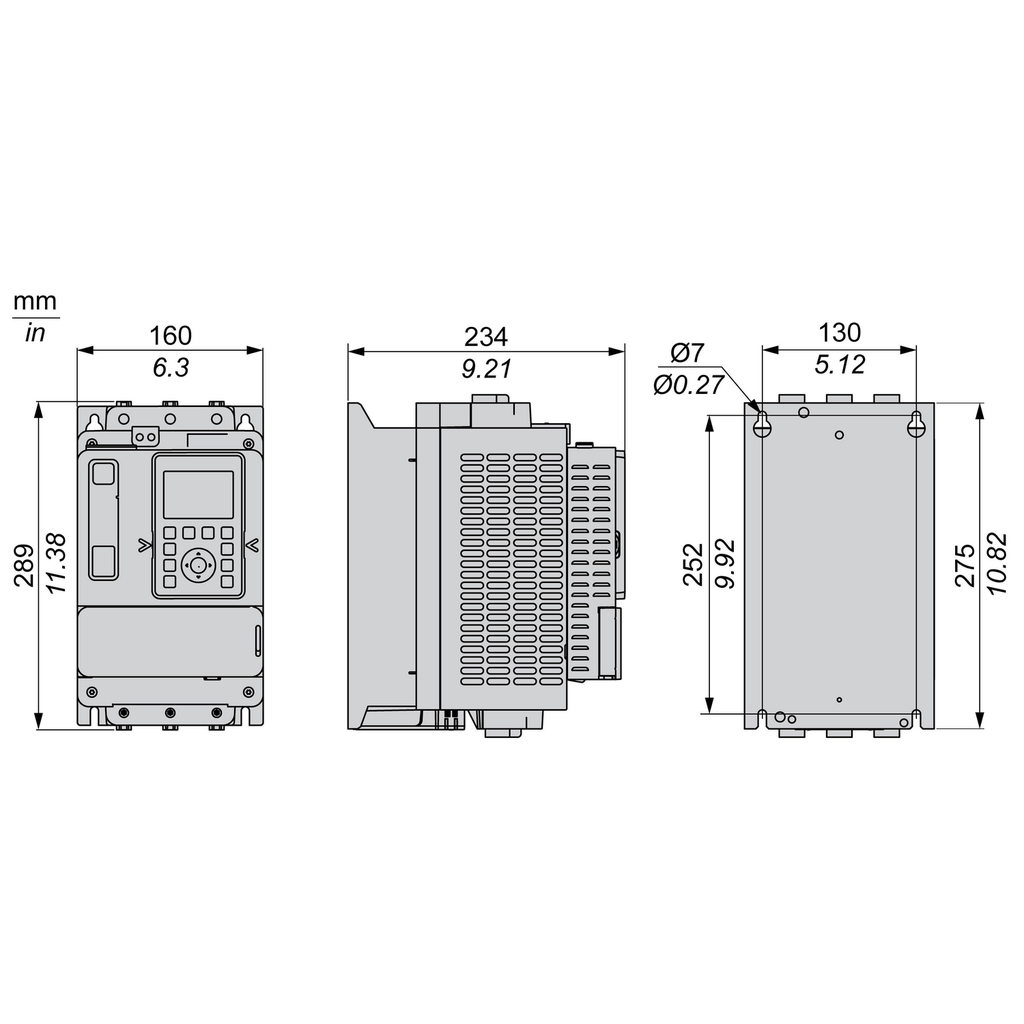

Taille nominale :

289 mm

Largeur nominale :

160 mm

Protocole de port de communication :	Modbus série, Modbus série, Modbus TCP/Ethernet/IP
Puissance maximale en chevaux :	25 ch 230 V usage intensif, 60 ch 575 V usage intensif ; 25 ch 208 V usage normal, 30 ch 230 V usage normal, 60 ch 460 V usage normal, 75 ch 575 V usage normal, 20 ch 208 V usage intensif, 50 ch 460 V usage intensif
Courant de commutation maximal :	Sorties relais 2 A / 250 V CA pour AC-15 100 000 cycles selon IEC 60947-5-1, sorties relais 2 A / 30 V CC pour DC-13 150 000 cycles selon IEC 60947-5-1


Puissance maximale en chevaux :	25 ch 230 V usage intensif, 60 ch 575 V usage intensif ; 25 ch 208 V usage normal, 30 ch 230 V usage normal, 60 ch 460 V usage normal, 75 ch 575 V usage normal, 20 ch 208 V usage intensif, 50 ch 460 V usage intensif
Courant de commutation maximal :	Sorties relais 2 A / 250 V CA pour AC-15 100 000 cycles selon IEC 60947-5-1, sorties relais 2 A / 30 V CC pour DC-13 150 000 cycles selon IEC 60947-5-1
Tension du circuit de commande Uc :	24 V CC, 110...230 V CA 50-60 Hz - 15...10 %
Tension de fonctionnement nominale Ue :	440 V 37 kW sur la ligne d'alimentation moteur (usage intensif), 500 V 45 kW sur la ligne d'alimentation moteur (usage intensif), 525 V 45 kW sur la ligne d'alimentation moteur (usage intensif), 660 V 55 kW sur la ligne d'alimentation moteur (usage intensif), 690 V 55 kW sur la ligne d'alimentation moteur (usage intensif), 230 V 25 ch (usage intensif), 575 V 60 ch (usage intensif), 230 V 22 kW sur la ligne d'alimentation moteur (usage normal), 400 V 45 kW sur la ligne d'alimentation moteur (usage normal), 440 V 45 kW sur la ligne d'alimentation moteur (usage normal), 500 V 55 kW sur la ligne d'alimentation moteur (usage normal), 525 V 55 kW sur la ligne d'alimentation moteur (usage normal), 660 V 75 kW sur la ligne d'alimentation moteur (usage normal), 690 V 75 kW sur la ligne d'alimentation moteur (usage normal), 230 V 18,5 kW sur la ligne d'alimentation moteur (usage intensif). 400 V 37 kW sur la ligne d'alimentation du moteur (usage intensif), 208 V 25 ch (usage normal), 230 V 30 ch (usage normal), 460 V 60 ch (usage normal), 575 V 75 ch (usage normal), 208 V 20 ch (usage intensif), 460 V 50 ch (usage intensif), 208…690 V CA - 15…10 %)
Accélération maximale sous charge vibratoire pendant le stockage :	1 gn à 9…200 Hz, 1,5 gn à 200…500 Hz
Accélération maximale sous charge vibratoire pendant le transport :	1 gn à 9…200 Hz, 1,5 gn à 200…500 Hz
Protection intégrée contre les surcharges du moteur :	vrai
Courant permanent maximal :	75 A à 40 °C, usage intensif
Courant de commutation minimal :	Sorties relais 100 mA 12 V CC
Courant de fonctionnement nominal :	service normal 88 A en ligne 40 °C)
Tension d'isolation nominale Ui :	690 V
Tension de tenue aux impulsions nominale Uimp :	6 kV
Dans les spécifications de perte de puissance du courant nominal :	88 A
Accélération maximale sous l'effet d'un choc en cours de fonctionnement :	15 gn à 11 ms
Accélération maximale sous charge de choc pendant le stockage :	10 gn à 11 ms
Accélération maximale sous charge de choc pendant le transport :	10 gn à 11 ms
Accélération maximale sous contrainte vibratoire en fonctionnement :	1 gn à 13…200 Hz
Déflexion maximale sous charge vibratoire en fonctionnement :	1,5 mm à 2...13 Hz
Déflexion maximale sous charge vibratoire pendant le stockage :	1,75 mm à 2...9 Hz
Déflexion maximale sous charge vibratoire pendant le transport :	1,75 mm à 2...9 Hz


Température ambiante de fonctionnement :	-25-40 °C (sans déclassement), -25-40 °C (sans déclassement) -25-40 °C (sans déclassement), -25-40 °C (sans déclassement), 40-60 °C (avec un déclassement de courant de 1 % par °C au-dessus de 40 °C)
Température ambiante de stockage :	-40-70 °C, -40-70 °C
Température ambiante de transport :	-40-70 °C, -40-70 °C
Altitude opérationnelle :	≤ 2 000 m (6 561,68 pi) sans déclassement, ≤ 2 000 m (6 561,68 pi) sans déclassement, > 2 000…4 800 m avec déclassement de courant de 1 % par 100 m au-dessus de 2 000 m, > 2 000…4 800 m avec déclassement de courant de 1 % par 100 m au-dessus de 2 000 m ≤ 2 000 m (6 561,68 pi) sans déclassement, ≤ 2 000 m (6 561,68 pi) sans déclassement, > 2 000…4 800 m avec déclassement de courant de 1 % par 100 m au-dessus de 2 000 m, > 2 000…4 800 m avec déclassement de courant de 1 % par 100 m au-dessus de 2 000 m
Classe environnementale pendant le fonctionnement :	classe 3C3 selon la norme IEC 60721-3-3, classe 3S3 selon la norme IEC 60721-3-3
Reprendre :	Non
Teneur en métaux recyclés au niveau de Cr :	0 %
Réglementation RoHS chinoise :	X
Sans mercure :	Oui
Empreinte carbone :	1327,7656526423839
Profil de circularité :	ENVEOLI2209015EN
Déclaration environnementale :	ENVPEP2209015EN
Directive RoHS de l'UE :	Conforme par exemption
Degré de protection IP :	IP20
Emballage fabriqué à partir de carton recyclé :	Oui
Emballages sans plastique à usage unique :	Non
Règlement REACH :	La référence contient des substances extrêmement préoccupantes à des concentrations supérieures au seuil
Humidité relative :	5-95 % sans condensation ni écoulement d'eau EN/IEC 60068-2-3
Code Pep :	ENVPEP2209015EN
Date de vérification Pep :	2024-07-01
Version PCR :	PCR-4-ed4-EN-2021 09 06
Version PSR :	PSR-0005-ed3.1-EN-2023 12 08
Type de vérification pour le Pep :	examen externe indépendant


ETIM 8 :	EC000640
ETIM 9 :	EC000640


Type de sortie analogique :	Sortie de courant AQ1 : 0...20 mA/4...20 mA, impédance < 500 Ω, sortie de tension AQ1 : 0...10 V, impédance > 470 Ω
Type de sortie discrète :	Sortie numérique programmable DQ1 <= 30 V 100 mA, sortie numérique programmable DQ2 <= 30 V 100 mA
Type de sortie relais :	Sorties relais R1A, R1C NO, sorties relais R2A, R2C NO, sorties relais R3A, R3C NO
Numéro de sortie analogique :	1
Nombre de sortie discret :	2
Compatibilité de sortie :	Automate programmable de niveau 1 à collecteur ouvert IEC 65A-68
Dérive du courant de sortie :	150-700 %
Numéro de sortie du relais :	3


Type d'entrée analogique :	AI1/PTC1 : Sonde de température PTC/PT 100/PT 1000/KTY84, PTC2 : Sonde de température PTC/PT 100/PT 1000/KTY84, PTC3 : Sonde de température PTC/PT 100/PT 1000/KTY84
Logique d'entrée discrète :	Entrée numérique DI1 0...< 5 V <= 2 mA > 11 V, >= 5 mA, entrée numérique DI2 0...< 5 V <= 2 mA > 11 V, >= 5 mA, entrée numérique DI3 0...< 5 V <= 2 mA > 11 V, >= 5 mA, entrée numérique DI4 0...< 5 V <= 2 mA > 11 V, >= 5 mA, entrée numérique STO 0...< 5 V <= 2 mA > 11 V, >= 5 mA
Type d'entrée discrète :	DI1) entrée numérique, 4,4 kΩ, DI2) entrée numérique, 4,4 kΩ, DI3) entrée numérique, 4,4 kΩ, DI4) entrée numérique, 4,4 kΩ, STO) entrée numérique, > 1 kΩ
Compatibilité des entrées :	DI1, DI2, DI3, DI4 et STO (entrée discrète de niveau 1, conforme à la norme EN/IEC 61131-2) ; automate programmable de niveau 1, conforme à la norme EN/IEC 61131-2.
Numéro d'entrée analogique :	1
Nombre d'entrée discret :	5


Pays d'origine :	Brésil, France, Indonésie, Mexique, Philippines, États-Unis
Profondeur :	234 mm
