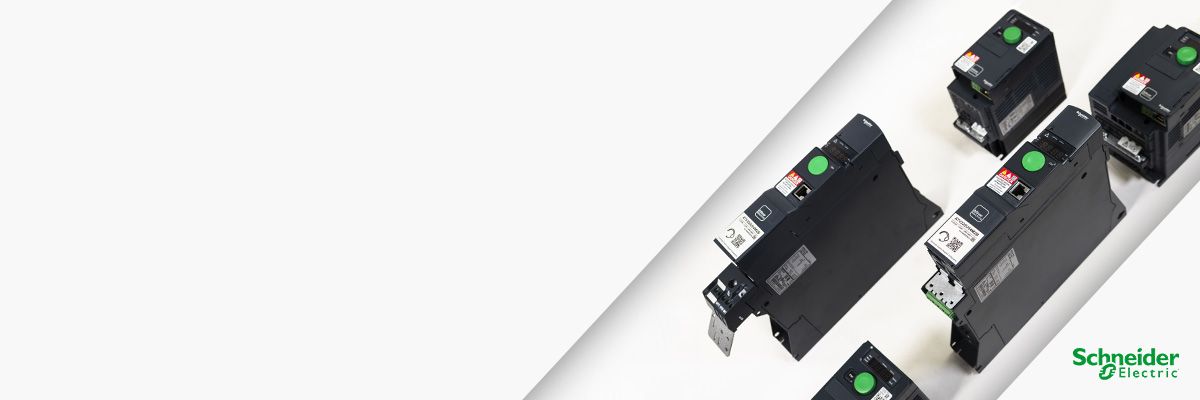

Le variateur de vitesse Altivar Machine ATV320 de Schneider Electric est la solution moderne, robuste et connectée pour la commande de moteurs asynchrones et synchrones triphasés. Conçu pour les constructeurs de machines (OEM) et les intégrateurs industriels, il succède avec brio au Altivar ATV12 en offrant plus de puissance, une augmentation de sécurité et une meilleure connectivité.

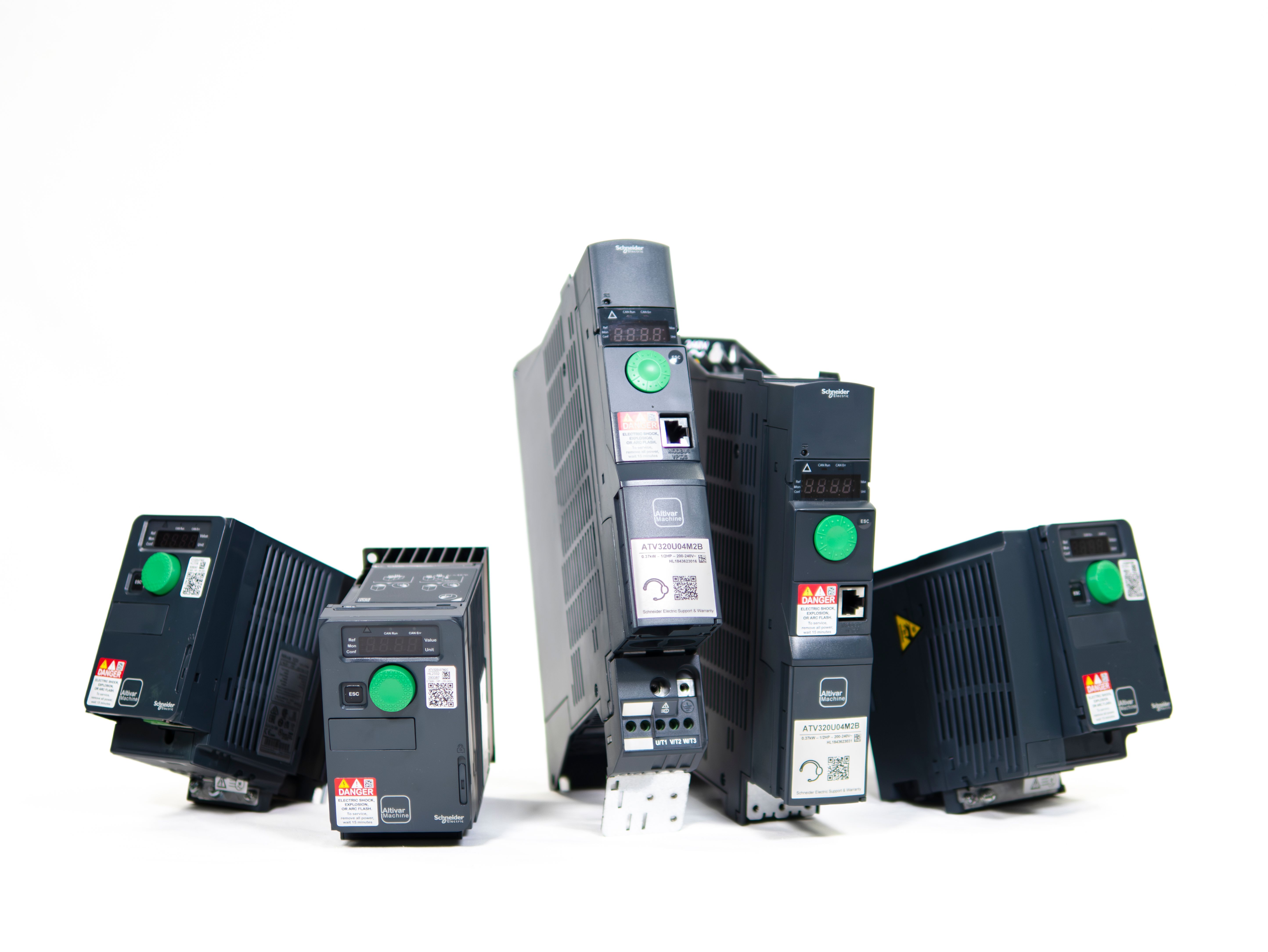

Les variateurs de vitesse Altivar Machine ATV320 de Schneider Electric offrent une solution compacte, performante et connectée pour la commande de moteurs asynchrones et synchrones triphasés de 0,18 à 15 kW.
Idéals pour les machines industrielles, OEM, systèmes de pompage, de ventilation, de levage et d’emballage, ils allient robustesse, précision et simplicité d’intégration.
Grâce à leur format compact ou book, leur protection jusqu’à IP66 et leur compatibilité avec les principaux réseaux industriels (Modbus, CANopen, Ethernet/IP, PROFINET, EtherCAT…), les ATV320 s’intègrent parfaitement dans les architectures EcoStruxure™ Machine.
Dotés de fonctions de sécurité avancées (STO, SS1, SLS, SIL3/PLe) et de fonctions programmables ATV Logic, ils assurent productivité, fiabilité et efficacité énergétique optimales.

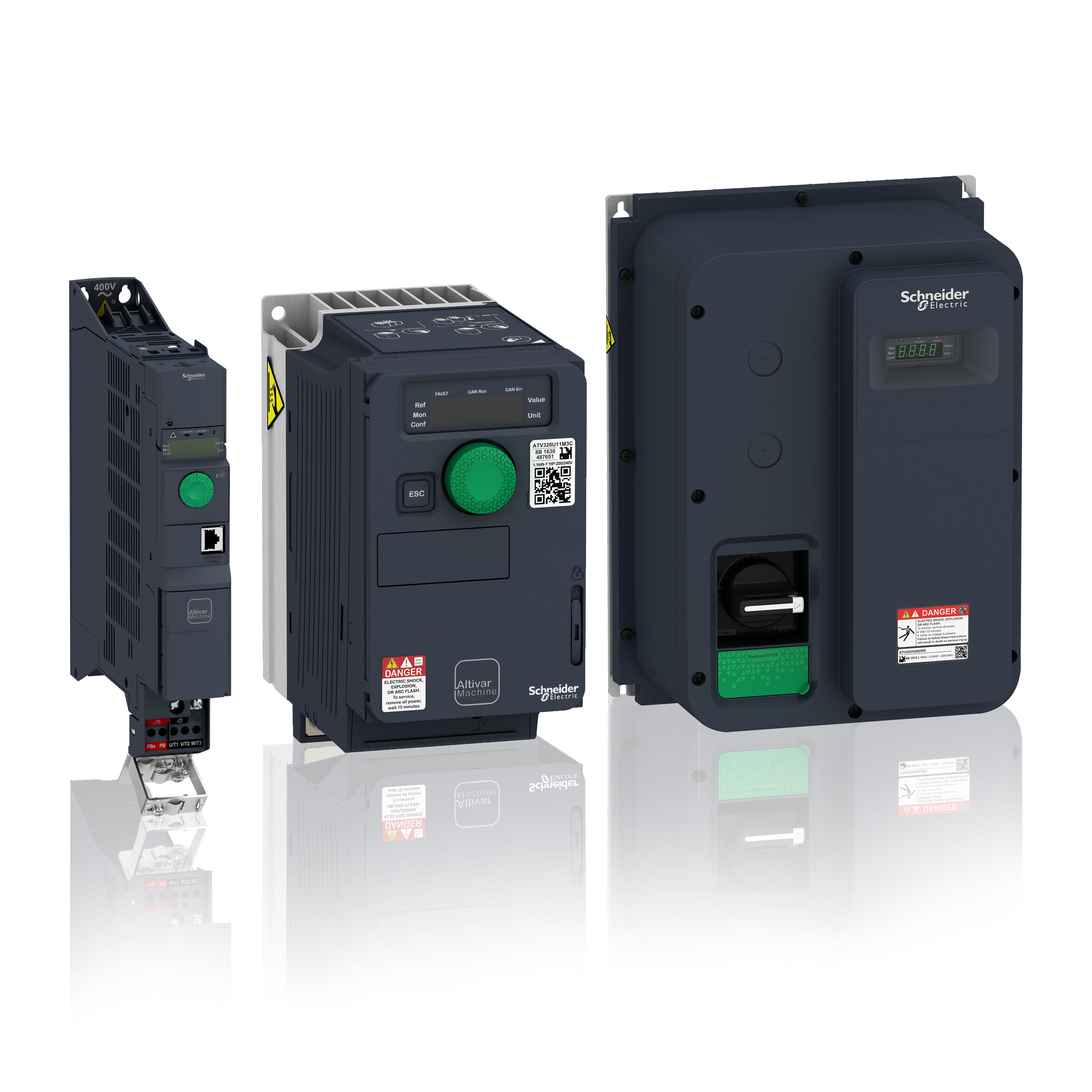

ATV320C (Compact)
ATV320B (Book)
| Sous‑gamme ATV320 | Format | Plage de puissance | Atouts clés | Applications typiques |
|---|---|---|---|---|
Sous‑gamme ATV320 ATV320C (Compact) | Format Boîtier compact, profondeur réduite | Plage de puissance 0.18 to 7.5 kW | Atouts clés Gain d’espace, montage mural ou en armoire | Applications typiques Convoyeurs, pompes, petites machines OEM |
Sous‑gamme ATV320 ATV320B (Book) | Format Format « Book », montage côte à côte | Plage de puissance 0.18 to 22 kW | Atouts clés Haute densité, intégration en armoire | Applications typiques Levage, textile, emballage, manutention |
Performance et robustesse
Connectivité universelle
Sécurité intégrée
Durabilité et efficacité énergétique
L'Altivar Machine 320 s’adapte à une grande diversité de machines et procédés :
Avantages concurrentiels
L'Altivar 320 est compatible avec :
Résistances de freinage Bobines de ligne (chokes) et bobines moteur / Filtres CEM additionnels (C2/C3) / Modules de communication Ethernet, Profibus, CANopen, etc / HMI graphique déporté ou local / Kits de montage et adaptateurs pour armoire ou surface / Modules de surveillance de vitesse
Ne perdez plus de temps à comparer ! Cliquez sur ce bouton et découvrez l’outil qui vous guide directement vers le produit fait pour vous. Rapide, pratique et efficace.
*Chez Tradelco Inc., nous distribuons la gamme complète des variateurs de vitesse Schneider Electric, dont l’Altivar ATV12, l’Altivar ATV320, l’Altivar ATV630 et Altivar ATV930, accompagnés de support technique local, de solutions de câblage personnalisées et de services d’intégration pour toutes vos applications d’automatisme industriel.
Il y a 5 fonctions de sécurité intégrées qui sont l’un des grands avantages du variateur de vitesse Altivar Machine ATV320. Elles permettent de protéger les opérateurs, le matériel et les machines, tout en réduisant les coûts (puis qu’elles ne nécessitent pas de modules de sécurité externes).
*Entièrement configurables via le logiciel SoMove.
La machine décélère de manière sécurisée avant de s’arrêter complètement. Combine sécurité et préservation mécanique du moteur.
💡 Exemple : arrêt rapide d’une scie ou d’une broyeuse.
Le moteur est mis à “couple nul”, supprimant toute force motrice. Empêche le redémarrage accidentel pendant une intervention ou une maintenance.
💡 Exemple : ouverture d’une porte de protection sur un convoyeur.
Permet de travailler à vitesse réduite pour les réglages, positionnements ou essais. Si la limite est dépassée, le variateur exécute automatiquement un STO.
💡 Exemple : mode “maintenance lente” sur une ligne d’emballage.
Surveille en continu la vitesse moteur pour empêcher tout dépassement dangereux. Active un arrêt sécurisé dès qu’un seuil critique est franchi.
💡 Exemple : protection d’un mélangeur industriel contre les survitesses.
Empêche l’ouverture d’un capot ou d’une porte tant que la machine n’est pas totalement arrêtée. Le déverrouillage est autorisé uniquement après arrêt vérifié.
💡 Exemple : porte verrouillée sur une presse ou une enrouleuse en rotation.
*Obtenez dès aujourd’hui un devis rapide ou bénéficiez de notre expertise technique pour sélectionner le variateur Altivar Machine ATV320 le mieux adapté à vos besoins.
| Catégorie | Détails techniques et commerciaux |
|---|---|
Catégorie Nom complet du modèle | Détails techniques et commerciaux Altivar Machine ATV320 – Variateurs de vitesse pour moteurs asynchrones et synchrones (Schneider Electric). |
Catégorie Signification du code modèle | Détails techniques et commerciaux ATV320 : Série Altivar Machine 320 U02 : Puissance 0,18 kW M2 : Alimentation monophasée 200–240 V N4 : Alimentation triphasée 380–500 V S6 : Alimentation triphasée 525–600 V B : Format “Book” (bloc de commande étroit) C : Format compact (bloc de commande compact) W : Indice IP66 sans interrupteur Vario WS : Indice IP65 avec interrupteur Vario |
Catégorie Plage de puissance moteur | Détails techniques et commerciaux De 0,18 kW (0,25 HP) à 15 kW (20 HP) selon la tension et la version (IP20, IP65 ou IP66). |
Catégorie Options de tension d’alimentation | Détails techniques et commerciaux Monophasé 200–240 V (0,18 à 2,2 kW) Triphasé 200–240 V (0,18 à 15 kW) Triphasé 380–500 V (0,37 à 15 kW) Triphasé 525–600 V (0,75 à 15 kW) |
Catégorie Type de commande moteur | Détails techniques et commerciaux Commande U/F (2 points, 5 points, quadratique, économie d’énergie) Commande vectorielle sans capteur (moteurs asynchrones et synchrones) Commande en flux vectoriel avec précision ±10 % du glissement Commande en couple ou en vitesse avec limitation de courant |
Catégorie Caractéristiques électriques | Détails techniques et commerciaux Fréquence de sortie : 0,1 à 599 Hz Surcharge : jusqu’à 200 % du couple nominal Filtre CEM intégré (catégorie C2 ou C3 selon le modèle) Température de fonctionnement : –10 °C à +50 °C (jusqu’à +60 °C avec déclassement) |
Catégorie Interfaces et communication | Détails techniques et commerciaux Ports intégrés Modbus RTU et CANopen (RJ45)En option : Modbus TCP, Ethernet/IP, Profibus DP, Profinet, EtherCAT, Powerlink, DeviceNet Module Wi-Fi optionnel pour supervision et diagnostic à distance |
Catégorie Fonctions programmables et de sécurité | Détails techniques et commerciaux ATV Logic : jusqu’à 50 blocs fonction pour l’automatisation simple Sécurité intégrée : STO, SS1, SLS, SMS, GDL (jusqu’à SIL3 / PLe) Régulateur PID, vitesses prédéfinies (jusqu’à 16) Surveillance personnalisée “MyMenu” et clonage de configuration (possible hors tension) |
Catégorie Conception environnementale | Détails techniques et commerciaux Cartes tropicalisées (3C3 / 3S2) Fonctionnement jusqu’à 60 °C avec déclassement Résistance aux vibrations et à la poussière Certification Green Premium™, conforme RoHS & REACH |
Catégorie Applications typiques | Détails techniques et commerciaux Manutention, convoyeurs, emballage Pompage, ventilation, systèmes CVC Levage, textile, bois, usinage Machines industrielles générales |
Catégorie Outils de configuration | Détails techniques et commerciaux SoMove et interface DTM EcoStruxure Machine Simple Loader et Multi-Loader Terminal graphique (option) |
Catégorie Certifications et normes | Détails techniques et commerciaux EN 61800-5-1 / -3 / -2 EN ISO 13849-1 (PLe), UL, CSA, CE, ATEX Sécurité fonctionnelle jusqu’à SIL3 |
Catégorie Avantages client | Détails techniques et commerciaux Économies d’énergie jusqu’à 30 % Installation rapide et maintenance aisée Micrologiciel évolutif et compatible rétrofit Connectivité EcoStruxure |
| Variateur | Usage Cible | Plage de Tension | Puissance / Capacité | Fonctions | Connectivité | Applications |
|---|---|---|---|---|---|---|
Variateur | Usage Cible Petites machines, équipements simples | Plage de Tension 100–240 V mono/triphasé | Puissance / Capacité 0.18 to 4 kW (0.25 to 5 HP) | Fonctions Contrôle vectoriel sans capteur, PID intégré | Connectivité Modbus intégré, IHM LED | Applications Pompes, ventilateurs, convoyeurs légers |
Variateur | Usage Cible Machines OEM, automatisation modérée | Plage de Tension 200–240 V mono / 200–600 V triphasé | Puissance / Capacité 0.18 to 15 kW (0.25 to 20 HP) | Fonctions Contrôle vectoriel, sécurité intégrée | Connectivité Modbus, CANopen, Ethernet | Applications Convoyeurs, emballage, systèmes OEM |
Variateur | Usage Cible Process à couple variable | Plage de Tension 200–690 V triphasé | Puissance / Capacité 0.75 to 800 kW (1 to 1,070 HP) | Fonctions Optimisé pour pompes/ventilateurs, diagnostics | Connectivité Ethernet TCP/IP, Modbus TCP | Applications HVAC, pompes, traitement d’eau |
Variateur | Usage Cible Process lourds, couple constant | Plage de Tension 380–690 V triphasé | Puissance / Capacité 0.75 to 1,500 kW (1 to 2,000 HP) | Fonctions Contrôle avancé, IoT, levage, freinage | Connectivité Ethernet/IP, Modbus, Web server | Applications Levage, grues, industrie lourde |
