| SKU |
|---|
| Titre |
| Évaluations par : | IEC/EN 60947-7-3 |

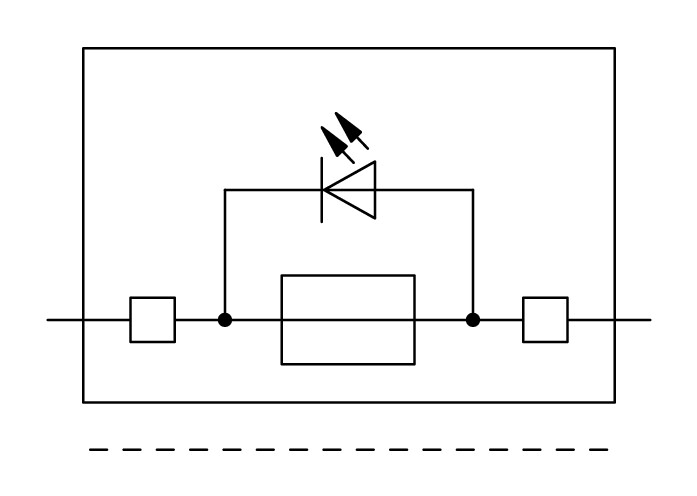

| Évaluations (note) : | Les caractéristiques électriques sont indiquées par le fusible et l'indication de fusible grillé. |
| Tension nominale (III/3) : | 250 V |
| Évaluations par : | IEC/EN 60947-7-3 |
| Évaluations (note) : | Les caractéristiques électriques sont indiquées par le fusible et l'indication de fusible grillé. |
| Tension nominale (III/3) : | 250 V |
| Température de traitement : | -35 … +85 °C |
| température de fonctionnement continue : | -60 … +105 °C |

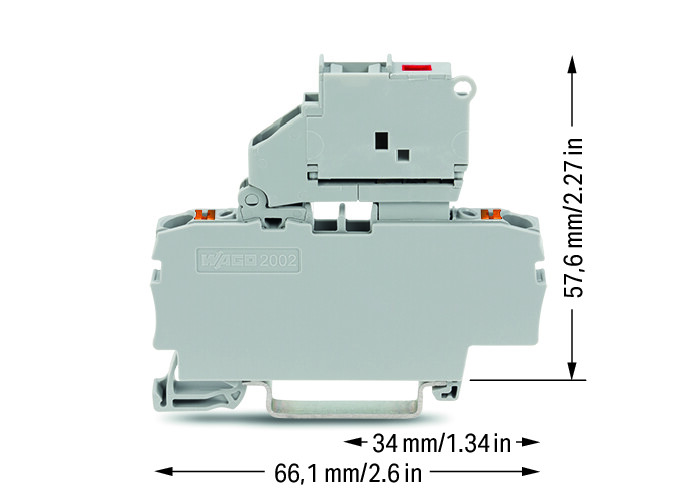

| Largeur : | 6,2 mm / 0,244 pouces |
| Hauteur : | 66,1 mm / 2,602 pouces |
| Profondeur à partir du bord supérieur du rail DIN : | 57,6 mm / 2,268 pouces |
| Note (données sur les matériaux) : | <a href="https://www.wago.com/us/material-specifications" href="_blank">Vous trouverez ici des informations sur les spécifications des matériaux.</a> |
| Couleur : | Gris |
| Groupe de matériaux : | je |
| Type de montage : | Rail DIN-35 |
| Niveau de notation : | Marquage central/latéral |
| Réceptacle à fusible : | Pivotement |
| Type de fusible : | Fusible cylindrique ; 5 x 20 mm |
| Code du groupe de produits : | 0036 |
| Type d'emballage : | Boîte |
| Pays d'origine : | DE |
| GTIN : | 4055143907934 |
| Zones dangereuses de référence : | Voir « Téléchargements – Documentation – Informations complémentaires : Section technique ; Explications techniques » |
| Évaluations par : | ATEX : PTB 20 ATEX 1007 U / IECEx : PTB 20.0013U (Ex ec IIC Gc) |
| Tension nominale EN (Ex e II) : | 275 V |
| Approbations par : | CSA 22.2 n° 158 |
| Tension nominale CSA (Utiliser le groupe B) : | 250 V |
| CSA courant nominal (Groupe d'utilisation B) : | 10 A |
| Perte de puissance (max.) Pl (max.) (remarque) : | Lors du choix de fusibles à cartouche en verre, veillez à ne pas dépasser la perte de puissance maximale indiquée ci-dessous. Cette perte de puissance est déterminée conformément aux normes IEC ou EN 60947-7-3/VDE 0611-6 à 23 °C. L'échauffement du bornier doit être vérifié en fonction de son application et de son montage. Les températures ambiantes élevées ont un impact supplémentaire sur les fusibles miniatures. Par conséquent, dans de telles applications, le courant nominal doit être réduit si nécessaire. Pour plus d'informations, veuillez contacter les fabricants. |
| Perte de puissance Pl max. Protection contre les surcharges et les courts-circuits (réglage individuel) : | 1,6 W |
| Perte de puissance Pl max. Protection contre les surcharges et les courts-circuits (configuration groupée) : | 1,6 W |
| Technologie de connexion : | Pince de cage à insertion® |
| Type d'actionnement : | Bouton |
| Matériaux conducteurs connectables : | Cuivre |
| Approbations par : | UL 1059 |
| Tension nominale UL (Groupe d'utilisation B) : | 250 V |
| Courant nominal UL (Groupe d'utilisation B) : | 10 A |
