Type d'affichage :

1 LED verte) alimentation de commande activée, 1 LED jaune et rouge) phases de fonctionnement du moteur, erreurs

Compatibilité électromagnétique :

Émissions conduites et rayonnées niveau B conforme à la norme IEC 60947-4-2, interruptions de tension de courte durée niveau 3 conforme à la norme IEC 61000-4-11, décharges électrostatiques niveau 2 conforme à la norme IEC 61000-4-2, essai d'immunité aux champs électromagnétiques radiofréquences rayonnés niveau 1 conforme à la norme IEC 61000-4-3, essai d'immunité aux transitoires/rafales électriques rapides niveau 2 conforme à la norme IEC 61000-4-4, immunité aux ondes oscillatoires niveau 3 conforme à la norme IEC 61000-4-12, impulsions de tension/courant niveau 2 conforme à la norme IEC 61000-4-5, perturbations conduites induites par les champs radiofréquences niveau 1 conforme à la norme IEC 61000-4-6

Caractéristique environnementale :

sans brouillard salin 3C3 IEC 60721-3-3, 3S3 IEC 60721-3-3

Fonction disponible :

rampe de tension de décélération, suralimentation

Marquage :

CE, CCC, UKCA, RCM, EAC

Puissance du moteur (kW) :

30 kW 230 V service normal, 55 kW 400 V service normal, 55 kW 440 V service normal

Type de protection :

Défaillance de phase, démarreur à protection thermique, démarreur de dérivation en cas d'erreur de phase, démarreur à tension de commande

Puissance de contrôle :

21,6 W au démarrage et à l'arrêt, 3 W en régime permanent

Empreinte carbone de la phase de distribution A4 :

0,30178, 0,3 kg CO2 eq.

Empreinte carbone de la phase de fin de vie C1 à C4 :

0,37251, 0,4 kg CO2 eq.

Empreinte carbone de la phase d'installation A5 :

0 kg CO2 eq., 0,0044923

Empreinte carbone de la phase de fabrication A1 à A3 :

163 kg CO2 eq., 163,42

Empreinte carbone de la phase d'utilisation B2 B3 B4 B6 :

88 kg CO2 eq., 87,666

Agence de certification :

Certifications CE, UKCA, CCC, RCM, EAC et UL

État des données locales :

Publiable

Date de publication locale :

2025-11-29

Indicateur de retour :

Y

Drapeau de bas :

N

Politique boursière :

2

Type d'appareil :

Démarreur progressif - Démarreur progressif

disponibilité :

Non

Traçabilité :

Oui

Division du service sur le terrain :

IDIBS

Durée de vie moyenne :

10 ans

Empreinte carbone de la fabrication :

163,42

Utiliser l'empreinte carbone :

87,666

Weee Scope :

Dans

Catégorie de produits Weee :

5

Périmètre du champ d'application :

Du moins en Europe

Affichage de disponibilité Eoli :

Oui

Document de référence en fin de vie :

ENVEOLI2111001EN

Atteindre le statut de conformité totale :

Exempt de substances extrêmement préoccupantes au-dessus du seuil

Identifiant du statut de conformité totale :

NE CONTENANT PAS DE SVHC

Directive de conformité REACH :

Exempt de substances extrêmement préoccupantes au-dessus du seuil

RoHS Europe dans le champ d'application :

Non

Statut RoHS UE :

Conforme

Date de conformité RoHS UE :

2235

État de conformité totale RoHS UE :

Conforme

Norme RoHS chinoise en vigueur :

Oui

Étiquette RoHS chinoise :

1

Avec du carton recyclé :

Oui

Sans plastique à usage unique :

Oui

Ce produit contribue à la réduction et à la diminution des émissions. :

Non

Identifiant du kit de produit :

N

Connexion de l'appareil :

en ligne

Nom abrégé de l'appareil :

ATS130

Écran disponible :

FAUX

Dérivation interne :

vrai

Déclaration matérielle :

vrai

Facteur de charge :

70 %

Position de fonctionnement :

vertical +/- 30 degrés

Taux de fonctionnement :

10 cycles/h

Courant de surcharge :

300 % Ie pendant 5 s

Phase :

triphasé

Perte de puissance par appareil (dépendante du courant) :

27 W

Perte de puissance Courant statique indépendant :

3 W

Pertes de courant :

703 W 300 % Ie

Disponibilité des produits :

Stock - Normalement stocké dans l'entrepôt de distribution

Destination du produit :

moteurs asynchrones

Type de produit ou de composant :

démarreur progressif

Application spécifique au produit :

machine simple

Gamme de produits :

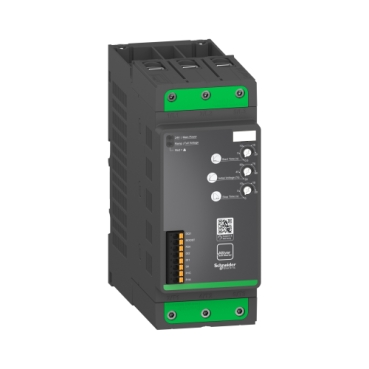

Démarreur progressif Altivar ATS130

Retournabilité :

Oui

Facteur de service :

100

Version du logiciel :

EIME v5.9.3

Fréquence d'alimentation :

50...60 Hz +/- 5 Hz

Emballages durables :

Oui

Empreinte carbone totale du cycle de vie :

252 kg CO2 eq.

Catégorie d'utilisation :

AC-53A

Volume d'air de refroidissement :

9 m³/h

Étiquette Weee :

Ce produit doit être éliminé sur les marchés de l'Union européenne conformément aux procédures de collecte des déchets spécifiques et ne doit en aucun cas être jeté dans les poubelles.

Avec fonction de sécurité logique programmable sécurisée :

FAUX

Contrôle du couple :

FAUX

Courant moteur minimal :

20 % Ie

Courant de fonctionnement nominal :

105 A en ligne 40 °C)

Dans les spécifications de perte de puissance du courant nominal :

105 A

Avec fonction de sécurité Safe Brake Management SBC SBT :

FAUX

Avec fonction de sécurité Safe Direction Sdi :

FAUX

Avec fonction de sécurité Arrêt d'urgence SOS :

FAUX

Avec fonction de sécurité, position sûre Sp :

FAUX

Avec fonction de sécurité, moniteur de vitesse sécurisé SSM :

FAUX

Avec fonction de sécurité Safe Stop 1 SS1 :

FAUX

Avec fonction de sécurité Safe Torque Off Sto :

FAUX

Avec fonction de sécurité, position limitée en toute sécurité SLP :

FAUX

Avec fonction de sécurité, vitesse limitée en toute sécurité SLS :

FAUX

Avec Sft Fct Safe Stop 2 Ss :

FAUX

Empreinte carbone kg CO2 eq Cycle de vie total :

251,77

Garantie en mois :

18

Courant opérationnel nominal 2 :

105 A

Code Pep :

ENVPEP2111001EN

Version de la base de données :

2020-12

Date de vérification Pep :

2022-03-01

Version PCR :

PCR-ed3-EN-2015 04 02

Type de vérification pour le Pep :

examen externe indépendant

Source de données :

produit de référence

Description de l'unité fonctionnelle :

Démarrage de moteurs asynchrones avec un courant maximal de 105 A pendant au moins 400 000 cycles. Le calcul des impacts environnementaux est basé sur une durée de vie du produit de 10 ans. Le profil d'utilisation pris en compte est le suivant : 27,5 % de temps de fonctionnement en phase d'utilisation à 75 % de la charge, 22,5 % de temps de fonctionnement en phase de veille et 50 % de temps de fonctionnement en phase d'arrêt.

Quantité d'unité fonctionnelle :

1

Unité fonctionnelle :

unité

Durée de vie de référence en Y2 :

10

Consommation d'énergie sur la durée de vie du produit en kWh :

148.482

Modèle énergétique de fabrication A1 A3 2 :

Modèle énergétique utilisé : Allemagne

Modèle énergétique d'installation A5 2 :

Mix électrique ; CA ; < 1 kV ; UE-27

Modèle énergétique : Utilisation B6 2 :

Mix électrique ; CA ; < 1 kV ; UE-27

Modèle énergétique de fin de vie C1 C4 2 :

Mix électrique ; CA ; < 1 kV ; UE-27

Potentiel de recyclabilité en 2 :

63

Code du propriétaire de l'offre :

190786

Pn :

1

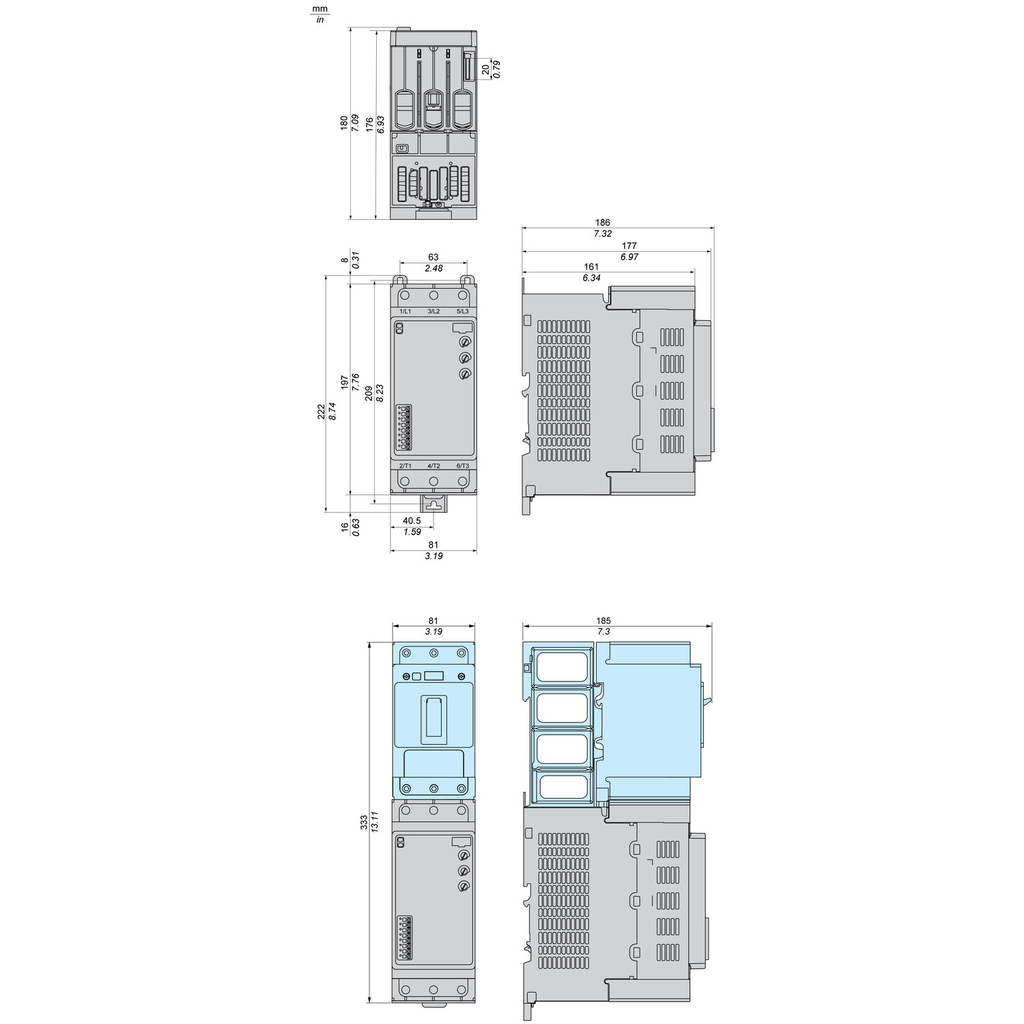

Taille nominale :

197 mm

Largeur nominale :

81 mm

Épuisement des ressources abiotiques Combustibles fossiles Mj Manufacturing A1 A3 2 :

2110

Épuisement des ressources abiotiques Combustibles fossiles Distribution Mj A4 2 :

4,2398

Épuisement des ressources abiotiques, combustibles fossiles, consommation d'énergie opérationnelle (MJ), B6 2 :

903,07

Épuisement des ressources abiotiques Combustibles fossiles Mj Fin de vie C1 C4 2 :

2,7809

Déchets dangereux éliminés de Kg Fabrication A1 A3 2 :

259,23

Déchets dangereux éliminés en kg Fin de vie C1 C4 2 :

3.2019

Matériaux pour le recyclage Kg Fabrication A1 A3 2 :

0,061

Matériaux recyclables (kg) Fin de vie C1 C4 2 :

1,4102

Utilisation nette d'eau douce M3 Fabrication A1 A3 2 :

2,926

Déchets non dangereux éliminés de kg Fabrication A1 A3 2 :

36,618

Déchets non dangereux éliminés (kg) Énergie opérationnelle consommée B6 2 :

327,92

Utilisation totale des ressources énergétiques primaires non renouvelables Énergie primaire et ressources énergétiques primaires utilisées comme matières premières Mj Cycle de vie total² :

3937,5

Utilisation totale des ressources énergétiques primaires non renouvelables Énergie primaire et ressources énergétiques primaires utilisées comme matières premières Mj Fabrication A1 A3 2 :

2280,7

Utilisation totale des ressources énergétiques primaires non renouvelables Énergie primaire et ressources énergétiques primaires utilisées comme matières premières Répartition en MJ A4 2 :

4,2613

Utilisation totale des ressources énergétiques primaires non renouvelables Énergie primaire et ressources énergétiques primaires utilisées comme matières premières Mj Utilisation d'énergie opérationnelle B6 2 :

1649

Utilisation totale des ressources énergétiques primaires non renouvelables Énergie primaire et ressources énergétiques primaires utilisées comme matières premières MJ Fin de vie C1 C4 2 :

3,4604

Utilisation totale d'énergie primaire au cours du cycle de vie (MJ) Fabrication A1 A3 2 :

2372.4

Utilisation totale d'énergie primaire au cours du cycle de vie (MJ) - Répartition A4 2 :

4,267

Utilisation totale d'énergie primaire au cours du cycle de vie (MJ) Utilisation d'énergie opérationnelle (B6) 2 :

1776.1

Utilisation totale d'énergie primaire au cours du cycle de vie (MJ) Fin de vie C1 C4 2 :

3,4642

Utilisation totale des ressources énergétiques primaires renouvelables Énergie primaire et ressources énergétiques primaires utilisées comme matières premières Mj Cycle de vie total² :

218,76

Utilisation totale des ressources énergétiques primaires renouvelables Énergie primaire et ressources énergétiques primaires utilisées comme matières premières Mj Fabrication A1 A3 2 :

91,674

Utilisation totale des ressources énergétiques primaires renouvelables Énergie primaire et ressources énergétiques primaires utilisées comme matières premières Mj Utilisation d'énergie opérationnelle B6 2 :

127,08

Utilisation des ressources énergétiques primaires non renouvelables utilisées comme matières premières (MJ) Cycle de vie total² :

13,468

Utilisation des ressources énergétiques primaires non renouvelables utilisées comme matières premières Mj Manufacturing A1 A3 2 :

13,468

Utilisation d'énergie primaire non renouvelable, à l'exclusion des ressources énergétiques primaires non renouvelables utilisées comme matières premières (MJ) Cycle de vie total² :

3924.1

Utilisation d'énergie primaire non renouvelable, à l'exclusion des ressources énergétiques primaires non renouvelables utilisées comme matières premières : Mj Manufacturing A1 A3 2 :

2267.3

Utilisation d'énergie primaire non renouvelable, à l'exclusion des ressources énergétiques primaires non renouvelables utilisées comme matières premières (MJ) Distribution A4 2 :

4,2613

Utilisation d'énergie primaire non renouvelable (à l'exclusion des ressources énergétiques primaires non renouvelables utilisées comme matières premières) Mj Utilisation d'énergie opérationnelle B6 2 :

1649

Utilisation d'énergie primaire non renouvelable, à l'exclusion des ressources énergétiques primaires non renouvelables utilisées comme matières premières (MJ) Fin de vie C1 C4 2 :

3,4604

Utilisation d'énergie primaire renouvelable (hors ressources énergétiques primaires renouvelables utilisées comme matières premières) Mj Cycle de vie total² :

218,76

Utilisation d'énergie primaire renouvelable, à l'exclusion des ressources d'énergie primaire renouvelable utilisées comme matières premières, Mj Manufacturing A1 A3 2 :

91,674

Utilisation d'énergie primaire renouvelable (hors ressources énergétiques primaires renouvelables utilisées comme matières premières) Mj Utilisation d'énergie opérationnelle B6 2 :

127,08

Pollution de l'air M3 Fabrication A1 A3 2 :

17597

Pollution de l'air M3 Distribution A4 2 :

12,838

Pollution atmosphérique M3 Consommation d'énergie opérationnelle B6 2 :

3759,7

Pollution atmosphérique M3 Fin de vie C1 C4 2 :

24,534

Pollution de l'eau M3 Cycle de vie total2 :

14410

Pollution de l'eau M3 Fabrication A1 A3 2 :

10641

Pollution de l'eau M3 Distribution A4 2 :

49,628

Pollution de l'eau M3 Consommation d'énergie opérationnelle B6 2 :

3678,5

Pollution de l'eau M3 Fin de vie C1 C4 2 :

39,69

Eutrophisation de l'eau Kg équivalent P04 3 Cycle de vie total2 :

0,0858

Réchauffement climatique Kg équivalent CO2 Cycle de vie total2 :

251,77

Réchauffement climatique Kg équivalent CO2 Fabrication A1 A3 2 :

163,42

Réchauffement climatique (kg équivalent CO2) Consommation d'énergie opérationnelle B6 2 :

87,666

Puissance maximale en chevaux :	30 ch 200 V en service normal, 30 ch 208 V en service normal, 40 ch 230 V en service normal, 75 ch 460 V en service normal, 75 ch 480 V en service normal
Courant de commutation maximal :	Sur charge inductive pour les sorties relais : 1 A, 30 V CC, cos φ = 0,4, 100 000 cycles ; sur charge résistive pour les sorties relais : 1 A, 250 V CA, 400 000 cycles.
Tension du circuit de commande Uc :	24 V CC +/- 10 %, 24 V CC


Puissance maximale en chevaux :	30 ch 200 V en service normal, 30 ch 208 V en service normal, 40 ch 230 V en service normal, 75 ch 460 V en service normal, 75 ch 480 V en service normal
Courant de commutation maximal :	Sur charge inductive pour les sorties relais : 1 A, 30 V CC, cos φ = 0,4, 100 000 cycles ; sur charge résistive pour les sorties relais : 1 A, 250 V CA, 400 000 cycles.
Tension du circuit de commande Uc :	24 V CC +/- 10 %, 24 V CC
Tension de fonctionnement nominale Ue :	200 V 30 ch (service normal), 208 V 30 ch (service normal), 230 V 40 ch (service normal), 230 V 30 kW (service normal), 400 V 55 kW (service normal), 440 V 55 kW (service normal), 460 V 75 ch (service normal), 480 V 75 ch (service normal)
Protection intégrée contre les surcharges du moteur :	FAUX
Courant de commutation minimal :	Sorties relais 2,5 mA 24 V CC
Courant de fonctionnement nominal :	105 A en ligne 40 °C)
Tension d'isolation nominale Ui :	480 V
Tension de tenue aux impulsions nominale Uimp :	4 kV
Tension d'alimentation nominale américaine :	200...480 V - 15...10 %
Dans les spécifications de perte de puissance du courant nominal :	105 A
Accélération maximale sous l'effet d'un choc en cours de fonctionnement :	100 m/s² à 11 ms
Accélération maximale sous charge de choc pendant le stockage :	100 m/s² à 11 ms
Accélération maximale sous charge de choc pendant le transport :	100 m/s² à 11 ms
Accélération maximale sous contrainte vibratoire en fonctionnement :	10 m/s² à 9…200 Hz
Accélération maximale sous charge vibratoire pendant le stockage :	10 m/s² à 9…200 Hz
Accélération maximale sous charge vibratoire pendant le transport :	10 m/s² à 9…200 Hz
Déflexion maximale sous charge vibratoire en fonctionnement :	3 mm à 2-9 Hz
Déflexion maximale sous charge vibratoire pendant le stockage :	3 mm à 2-9 Hz
Déflexion maximale sous charge vibratoire pendant le transport :	3 mm à 2-9 Hz

Puissance maximale en chevaux :	30 ch 200 V en service normal, 30 ch 208 V en service normal, 40 ch 230 V en service normal, 75 ch 460 V en service normal, 75 ch 480 V en service normal
Courant de commutation maximal :	Sur charge inductive pour les sorties relais : 1 A, 30 V CC, cos φ = 0,4, 100 000 cycles ; sur charge résistive pour les sorties relais : 1 A, 250 V CA, 400 000 cycles.
Tension du circuit de commande Uc :	24 V CC +/- 10 %, 24 V CC


Puissance maximale en chevaux :	30 ch 200 V en service normal, 30 ch 208 V en service normal, 40 ch 230 V en service normal, 75 ch 460 V en service normal, 75 ch 480 V en service normal
Courant de commutation maximal :	Sur charge inductive pour les sorties relais : 1 A, 30 V CC, cos φ = 0,4, 100 000 cycles ; sur charge résistive pour les sorties relais : 1 A, 250 V CA, 400 000 cycles.
Tension du circuit de commande Uc :	24 V CC +/- 10 %, 24 V CC
Tension de fonctionnement nominale Ue :	200 V 30 ch (service normal), 208 V 30 ch (service normal), 230 V 40 ch (service normal), 230 V 30 kW (service normal), 400 V 55 kW (service normal), 440 V 55 kW (service normal), 460 V 75 ch (service normal), 480 V 75 ch (service normal)
Protection intégrée contre les surcharges du moteur :	FAUX
Courant de commutation minimal :	Sorties relais 2,5 mA 24 V CC
Courant de fonctionnement nominal :	105 A en ligne 40 °C)
Tension d'isolation nominale Ui :	480 V
Tension de tenue aux impulsions nominale Uimp :	4 kV
Tension d'alimentation nominale américaine :	200...480 V - 15...10 %
Dans les spécifications de perte de puissance du courant nominal :	105 A
Accélération maximale sous l'effet d'un choc en cours de fonctionnement :	100 m/s² à 11 ms
Accélération maximale sous charge de choc pendant le stockage :	100 m/s² à 11 ms
Accélération maximale sous charge de choc pendant le transport :	100 m/s² à 11 ms
Accélération maximale sous contrainte vibratoire en fonctionnement :	10 m/s² à 9…200 Hz
Accélération maximale sous charge vibratoire pendant le stockage :	10 m/s² à 9…200 Hz
Accélération maximale sous charge vibratoire pendant le transport :	10 m/s² à 9…200 Hz
Déflexion maximale sous charge vibratoire en fonctionnement :	3 mm à 2-9 Hz
Déflexion maximale sous charge vibratoire pendant le stockage :	3 mm à 2-9 Hz
Déflexion maximale sous charge vibratoire pendant le transport :	3 mm à 2-9 Hz


Température ambiante de fonctionnement :	-10-40 °C (sans déclassement), -10-40 °C (sans déclassement), -10-40 °C (sans déclassement), -10-40 °C (sans déclassement), 40-60 °C (avec déclassement de courant de 2 % par °C)
Température ambiante de transport :	-40-70 °C, -40-70 °C
Altitude opérationnelle :	0…3280,84 pi (0…1000 m) sans déclassement, 3280,84…13123,36 pi (1000…4000 m) 1 % par 100 m
Reprendre :	Non
Atteindre Free Shvc :	Oui
Teneur en métaux recyclés au niveau de Cr :	0 %
Réglementation RoHS chinoise :	X
Sans métaux lourds toxiques :	Oui
Sans mercure :	Oui
Empreinte carbone :	251,77
Température ambiante de stockage :	-25 à 70 °C
Profil de circularité :	ENVEOLI2111001EN
Déclaration environnementale :	ENVPEP2111001EN
Directive RoHS de l'UE :	Conforme
Degré de protection IP :	IP20
Emballage fabriqué à partir de carton recyclé :	Oui
Emballages sans plastique à usage unique :	Oui
Accéder gratuitement à Svhc :	Oui
Règlement REACH :	Exempt de substances extrêmement préoccupantes au-dessus du seuil
Humidité relative :	5-95 % sans condensation ni écoulement d'eau IEC 60068-2-3
Code Pep :	ENVPEP2111001EN
Date de vérification Pep :	2022-03-01
Version PCR :	PCR-ed3-EN-2015 04 02
Type de vérification pour le Pep :	examen externe indépendant


Nombre de sortie discret :	1
Type de sortie discrète :	Sortie numérique non programmable DQ1 <= 30 V 200 mA
Numéro de sortie du relais :	1
Type de sortie relais :	Sorties relais R1A, R1C NON


Type d'entrée discrète :	DI) entrée numérique, 10 kΩ, DI2) entrée numérique, 10 kΩ, BOOST) entrée numérique, 10 kΩ
Logique d'entrée discrète :	Entrée numérique 0...13 V, ≥ 0,5 mA
Nombre d'entrée discret :	3
Compatibilité des entrées :	automate programmable industriel (API) de niveau 1 à entrée discrète EN/IEC 61131-2


Pays d'origine :	Brésil, Allemagne, France
Profondeur :	180 mm

SKU
Titre


ETIM 8 :	EC000640
ETIM 9 :	EC000640

Comparateur de produits

Nos produits

Nos marques

Guides et conseils

Faites partie de l'équipe

Contactez-nous

Contactez-nous

Abonnez-vous !

About Tradelco (Structured Overview)

Automatisation

Éclairage

Distribution

Fils Câble Acc

Finition

Conduit Boîte Acc

Chauffage ventilation

Outils

Automatisation

Alimentation

Asservissement

Accessoire Panneaux Bornes

Panneaux

Commande Moteur

Bouton Signalisation

Détection

Fils Câble Passe Paroi

HMI

IPC

Logiciels

PLC

Systèmes Es

Relais Minuterie Compteur

Robotique

Réseaux

Sécurité Machine

Éclairage

Encastré

Surface

Troffer

Réglette

Étanche

Haut Plafond

Extérieur

Accessoire

Lampes

Urgence

Distribution

Barre D'Alimentation

Canniveau Boites Mesurage

Compteur

Disjoncteurs

Fusible

Lock Out / Tag Out

Mat & Accessoire

Panneau

Sectionneur

Transformateurs

Ups

Fils Câble Acc

Nmd90

Armé

Attaches Ty Rap

Bare

Câble Plat

Communication

Connecteurs Accessoire

Cosses Terminaison

Fils Aérien

Haute Température

PVC

Rw90

Soow

Souterrain

T90

TED

VFD

Finition

Appareil Connecté

Boîte Plancher

Couvercle Étanche
