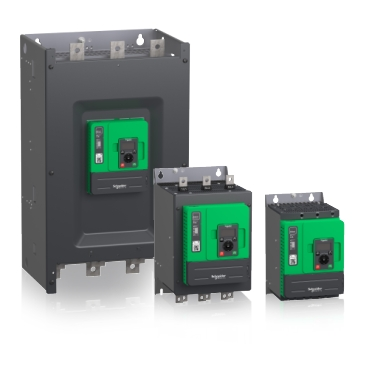

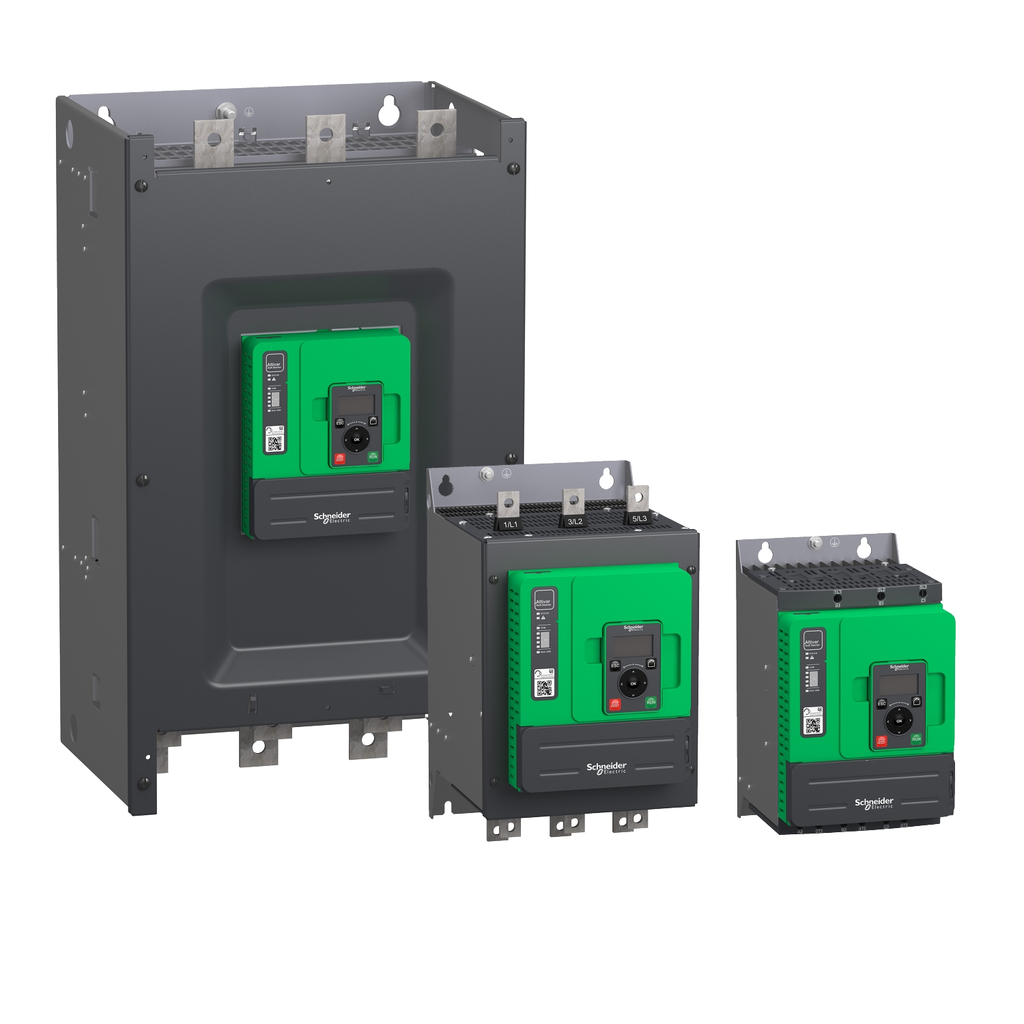

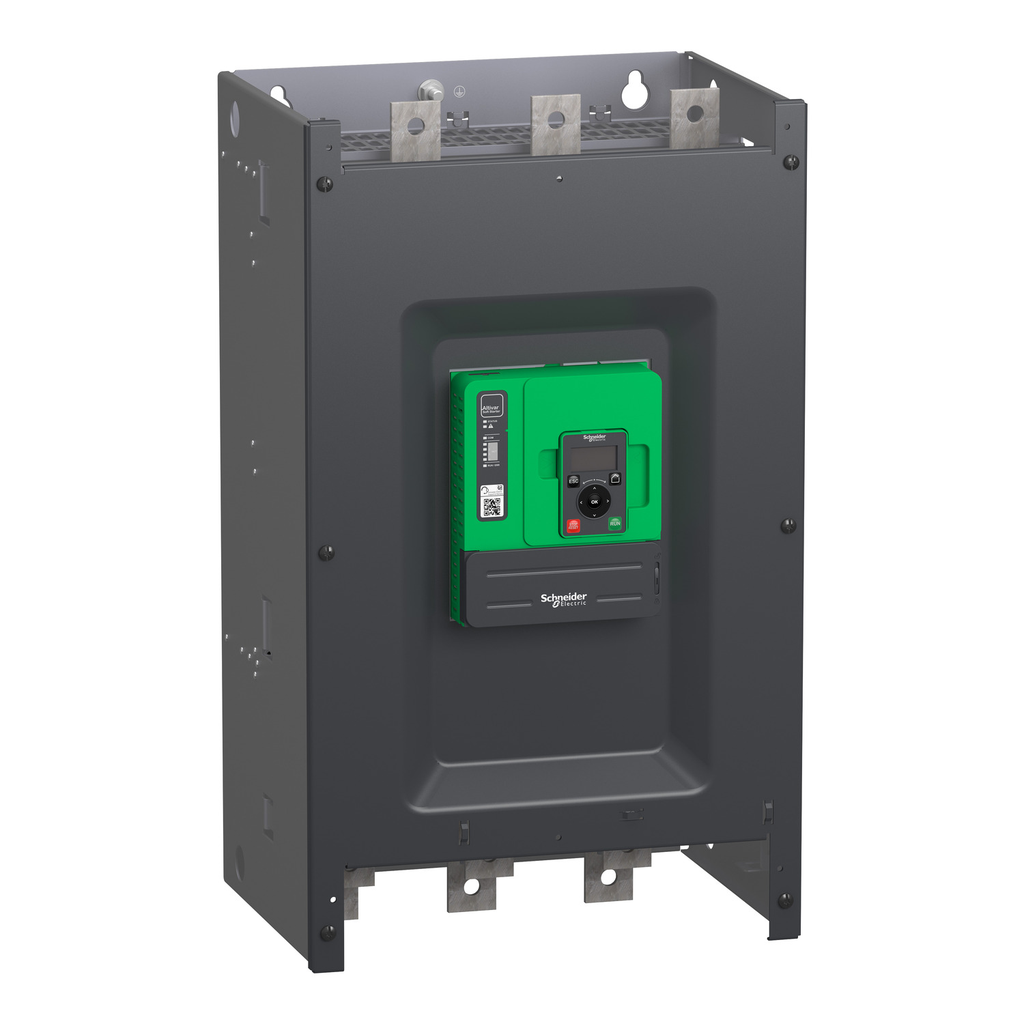

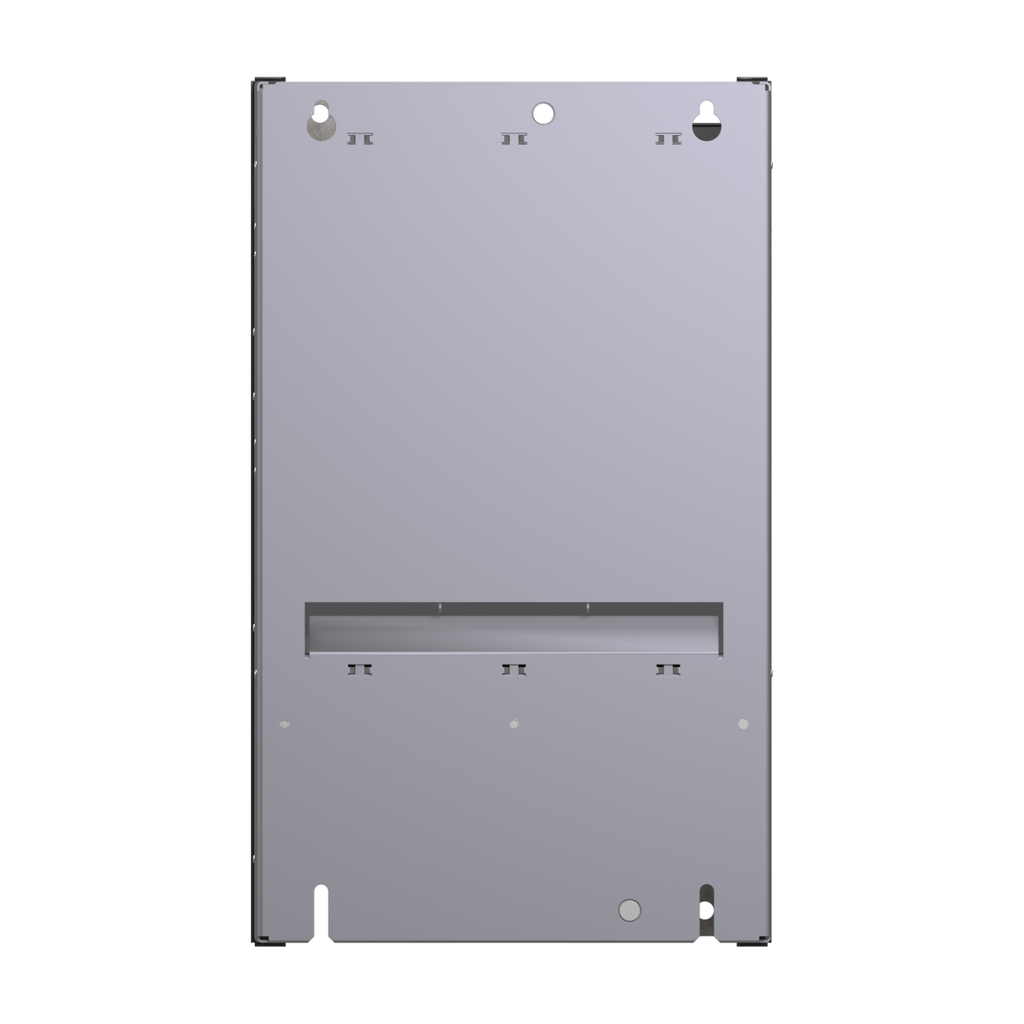

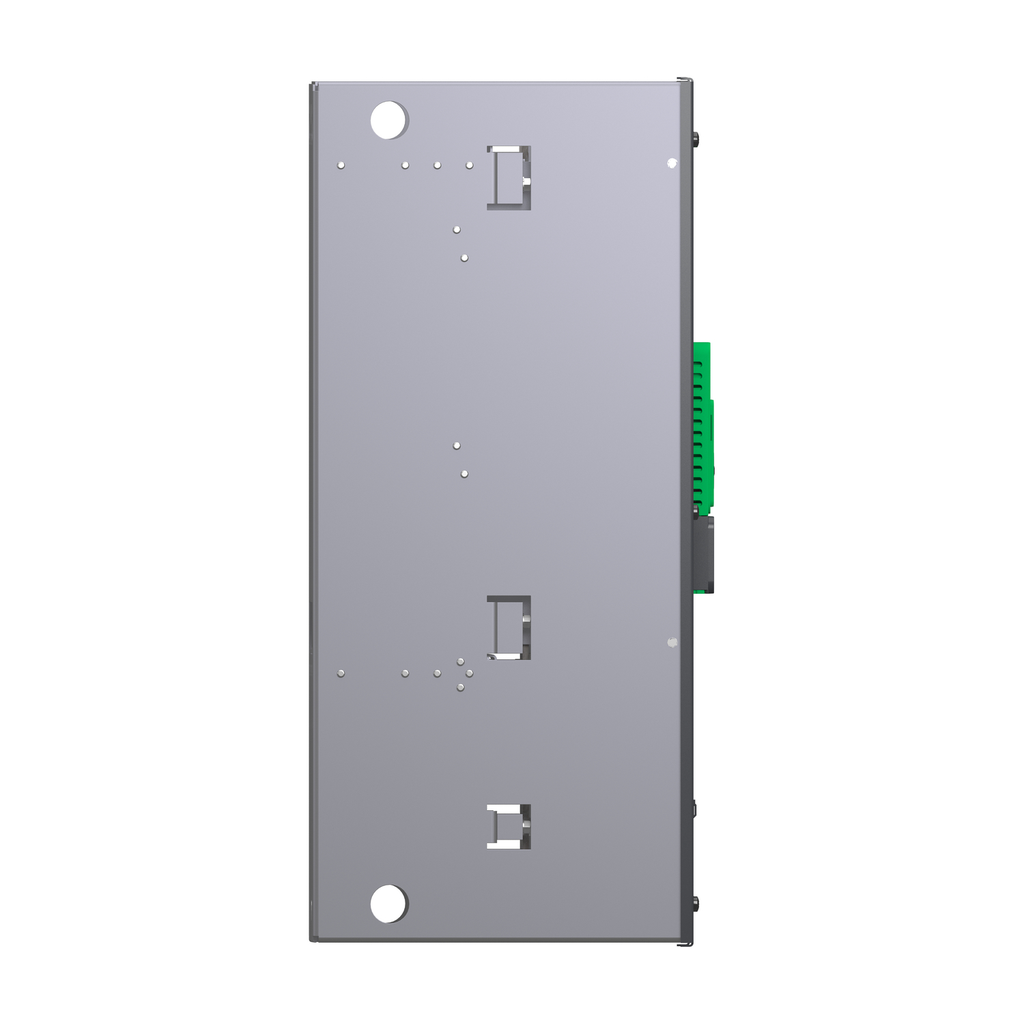

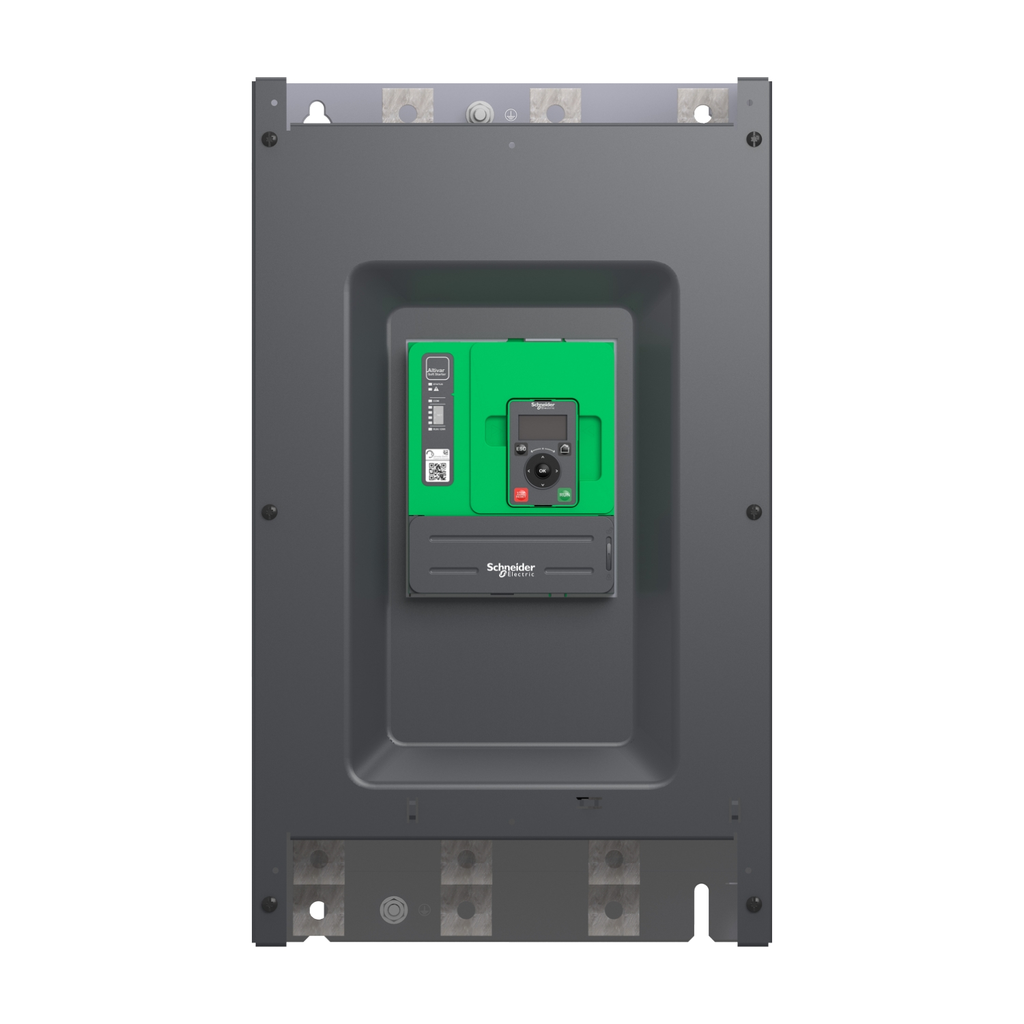

Démarreur progressif Altistart 480, 660 A, 208 à 690 V CA, alimentation de commande 110 à 230 V CA

SKU #ATS480C66Y

Schneider Electric

Démarreur progressif Altistart 480, 660 A, 208 à 690 V CA, alimentation de commande 110 à 230 V CA

Name: Démarreur progressif Altistart 480, 660 A, 208 à 690 V CA, alimentation de commande 110 à 230 V CA
Brand: Schneider Electric
SKU: ATS480C66Y
Price: 15749.00 CAD
Availability: OutOfStock

SKU #ATS480C66Y

Spécifications

Voir tous les spécifications

Liaison de données de communication :	en série
Protocole de port de communication :	Série Modbus
Puissance maximale en chevaux :	500 ch 575 V (usage intensif), 200 ch 208 V (usage normal), 250 ch 230 V (usage normal), 200 ch 230 V (usage intensif), 500 ch 460 V (usage normal), 400 ch 460 V (usage intensif), 600 ch 575 V (usage normal)

Quantité disponible000

Votre prix

0,00 $ / Chaque

Ajouter au modèle

Accessoires

Doit être un multiple de 1 pour chaque

Description du produit

SOFTSTAR 208V @ 690V 3 PHASE 110/230Vac CRTL 660A 600HP NORMAL DUTY
500HP HEAVY DUTY

Outils recommandés

Attributs de communication et de gestion


Liaison de données de communication :	en série
Protocole de port de communication :	Série Modbus

Puissance maximale en chevaux :

500 ch 575 V (usage intensif), 200 ch 208 V (usage normal), 250 ch 230 V (usage normal), 200 ch 230 V (usage intensif), 500 ch 460 V (usage normal), 400 ch 460 V (usage intensif), 600 ch 575 V (usage normal)

Courant de commutation maximal :

Sorties relais, sorties relais 2 A 250 V CA, sorties relais 2 A 30 V CC

Tension du circuit de commande Uc :

24 V CC, 110...230 V CA 50/60 Hz - 15...10 %

Tension de fonctionnement nominale Ue :

440 V 355,0 kW sur la ligne d'alimentation moteur (usage intensif), 690 V 560,0 kW sur la ligne d'alimentation moteur (usage intensif), 230 V 200,0 ch (usage intensif), 575 V 500,0 ch (usage intensif), 230 V 160,0 kW sur la ligne d'alimentation moteur (usage intensif), 400 V 355,0 kW sur la ligne d'alimentation moteur (usage normal), 400 V 315,0 kW sur la ligne d'alimentation moteur (usage intensif), 440 V 400,0 kW sur la ligne d'alimentation moteur (usage normal), 500 V 400,0 kW sur la ligne d'alimentation moteur (usage intensif), 525 V 400,0 kW sur la ligne d'alimentation moteur (usage intensif), 660 V 630,0 kW sur la ligne d'alimentation moteur (usage normal), 660 V 560,0 kW sur la ligne d'alimentation moteur (usage intensif), 690 V 630,0 kW sur la ligne d'alimentation moteur Service normal (208 V, 200 ch), service normal (230 V, 250 ch), service normal (460 V, 500 ch), service intensif (460 V, 400 ch), service normal (575 V, 600 ch).

Accélération maximale sous charge vibratoire pendant le stockage :

15 m/s² à 200…500 Hz, 10 m/s² à 9…200 Hz

Accélération maximale sous charge vibratoire pendant le transport :

15 m/s² à 200…500 Hz, 10 m/s² à 9…200 Hz

Protection intégrée contre les surcharges du moteur :

vrai

Courant permanent maximal :

590,0 A à 40 °C, usage intensif

Courant de commutation minimal :

Sorties relais 100 mA 12 V CC

Courant de fonctionnement nominal :

service normal 660,0 A 40 °C)

Tension d'isolation nominale Ui :

690 V

Tension de tenue aux impulsions nominale Uimp :

6 kV

Tension d'alimentation nominale américaine :

208...690 V - 15...10 %

Dans les spécifications de perte de puissance du courant nominal :

660,0 A

Accélération maximale sous l'effet d'un choc en cours de fonctionnement :

150 m/s² à 11 ms

Accélération maximale sous charge de choc pendant le stockage :

100 m/s² à 11 ms

Accélération maximale sous charge de choc pendant le transport :

100 m/s² à 11 ms

Accélération maximale sous contrainte vibratoire en fonctionnement :

10 m/s² à 13…200 Hz

Déflexion maximale sous charge vibratoire en fonctionnement :

1,5 mm à 2...13 Hz

Déflexion maximale sous charge vibratoire pendant le stockage :

1,75 mm à 2...9 Hz

Déflexion maximale sous charge vibratoire pendant le transport :

1,75 mm à 2...9 Hz

Identifiants de type Persona :

UE, OM, OM8

Noms des types de personnages :

Utilisateur final, fabricant d'équipement d'origine (OEM) - Constructeur de panneaux de commande

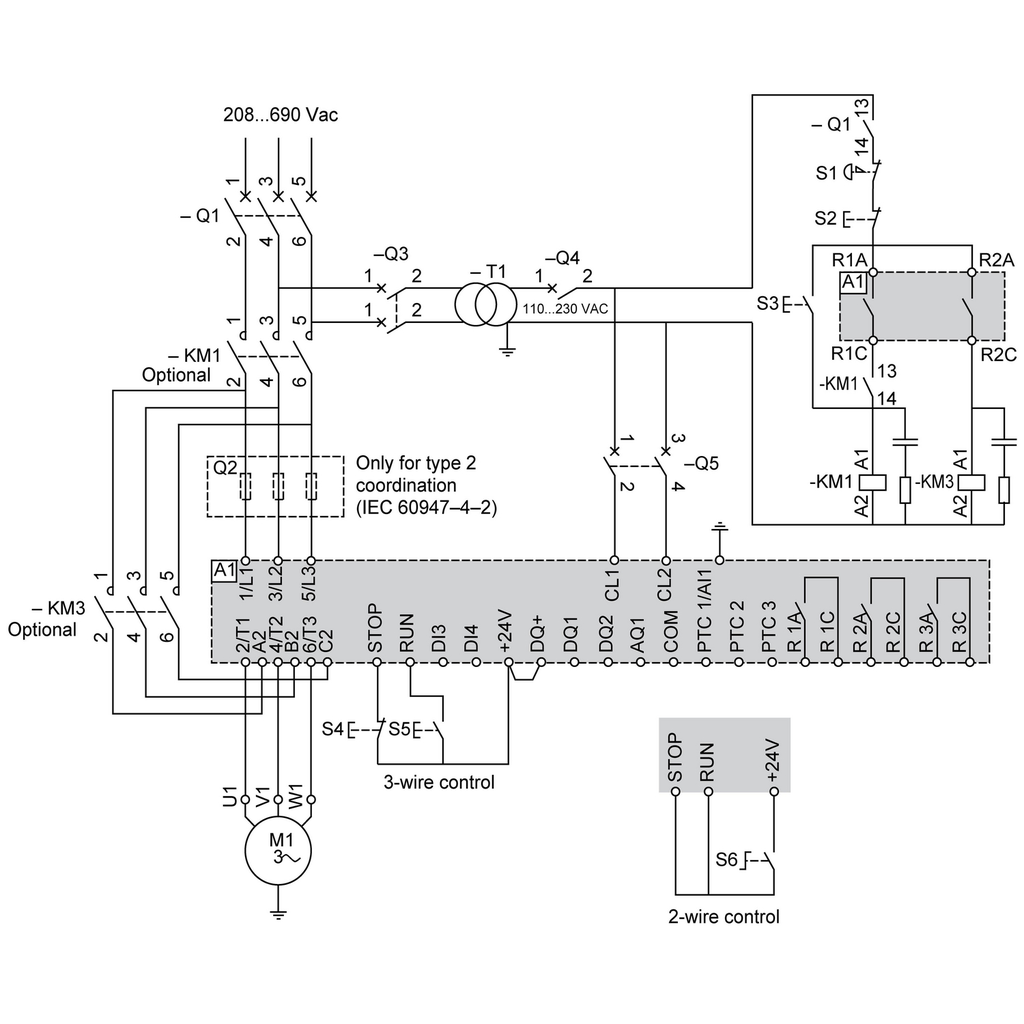

Connexion de l'appareil :

sur la ligne d'alimentation du moteur, jusqu'aux bornes delta du moteur

Compatibilité électromagnétique :

Émissions conduites et rayonnées de niveau A conformes à la norme CEI 60947-4-2, émissions conduites et rayonnées avec contournement de niveau B conformes à la norme CEI 60947-4-2, ondes oscillantes amorties de niveau 3 conformes à la norme CEI 61000-4-12, décharges électrostatiques de niveau 3 conformes à la norme CEI 61000-4-11, immunité aux transitoires électriques de niveau 4 conforme à la norme CEI 61000-4-4, immunité aux interférences radioélectriques rayonnées de niveau 3 conforme à la norme CEI 61000-4-3, impulsions de tension/courant de niveau 3 conforme à la norme CEI 61000-4-5

Fonction disponible :

Commande de dérivation externe, préchauffage, extraction des fumées, cascade multi-moteurs, deuxième groupe moteur, gestion des utilisateurs, renforcement des ports et des services, journalisation des événements de sécurité, mise à jour sécurisée du firmware, sens unique

Marquage :

CE, CCC, UKCA, EAC, RCM, cULus

Puissance du moteur (kW) :

355,0 kW 440 V sur la ligne d'alimentation moteur (usage intensif), 560,0 kW 690 V sur la ligne d'alimentation moteur (usage intensif), 400,0 kW 400 V sur les bornes delta du moteur (usage intensif), 160,0 kW 230 V sur la ligne d'alimentation moteur (usage intensif), 355,0 kW 400 V sur la ligne d'alimentation moteur (usage normal), 315,0 kW 400 V sur la ligne d'alimentation moteur (usage intensif), 400,0 kW 440 V sur la ligne d'alimentation moteur (usage normal), 400,0 kW 500 V sur la ligne d'alimentation moteur (usage intensif), 400,0 kW 525 V sur la ligne d'alimentation moteur (usage intensif), 630,0 kW 660 V sur la ligne d'alimentation moteur (usage normal), 560,0 kW 660 V sur la ligne d'alimentation moteur (usage intensif), 630,0 kW 690 V sur la ligne d'alimentation moteur (usage normal). 315,0 kW 230 V aux bornes delta du moteur en service normal, 500,0 kW 400 V aux bornes delta du moteur en service normal

Carte d'option :

Module de communication Profibus DP V1, module de communication Modbus TCP/EtherNet/IP, module de communication CANopen en guirlande, module de communication CANopen Sub-D, module de communication CANopen ouvert, module de communication PROFINET

Type de protection :

Moteur à perte de phase sur le réseau, moteur à protection thermique, ligne de défaut de phase, moteur à protection thermique intégrée, démarreur à protection thermique, moteur en surcharge, moteur en sous-charge, temps de démarrage excessif, moteur à rotor bloqué, moteur à perte de phase, ligne de défaut de phase sur le réseau

Catégorie d'utilisation :

AC-3A, AC-53A

Empreinte carbone de la phase de distribution A4 :

7,7413, 8 kg CO2 eq.

Empreinte carbone de la phase de fin de vie C1 à C4 :

6,7739, 7 kg CO2 eq.

Empreinte carbone de la phase d'installation A5 :

8 kg CO2 eq., 7,8839

Empreinte carbone de la phase de fabrication A1 à A3 :

496 kg CO2 eq., 495,73

Empreinte carbone de la phase d'utilisation B2 B3 B4 B6 :

46 269 kg CO2 eq., 46269

Agence de certification :

CE, cULus, CCC, UKCA, RCM, EAC, DNV, ABS, BV, CCS

État des données locales :

Publiable

Date de publication locale :

12 janvier 2026

Date de pré-commission :

2021-12-20

Indicateur de retour :

Drapeau de bas :

Politique boursière :

Type d'appareil :

Démarreur progressif - Démarreur progressif

disponibilité :

Oui

Traçabilité :

Oui

Division du service sur le terrain :

IDIBS

Durée de vie moyenne :

10 ans

Empreinte carbone de la fabrication :

495,73

Empreinte carbone de la distribution :

7,7413

Empreinte carbone de l'installation :

7,8839

Utiliser l'empreinte carbone :

46269

Empreinte carbone en fin de vie :

6,7739

Weee Scope :

Dans

Catégorie de produits Weee :

Périmètre du champ d'application :

Du moins en Europe

Affichage de disponibilité Eoli :

Oui

Document de référence en fin de vie :

ENVEOLI2102013EN

Atteindre le statut de conformité totale :

La référence contient des substances extrêmement préoccupantes à des concentrations supérieures au seuil

Identifiant d'obtention du statut de conformité totale :

CONTIENT_SVHC

Directive de conformité REACH :

La référence contient des substances extrêmement préoccupantes à des concentrations supérieures au seuil

RoHS Europe dans le champ d'application :

Non

Statut RoHS UE :

Conforme par exemption

Date de conformité RoHS UE :

2149

État de conformité totale RoHS UE :

Conforme par exemption

Norme RoHS chinoise en vigueur :

Oui

Étiquette RoHS chinoise :

Avec du carton recyclé :

Oui

Sans plastique à usage unique :

Non

Ce produit contribue à la réduction et à la diminution des émissions. :

Non

Code des marchandises dangereuses :

PILES AU LITHIUM MÉTALLIQUE DANS LES ÉQUIPEMENTS. PILE BOUTON - PILES EXEMPTÉES

Identifiant du niveau :

Étage :

ID d'option de fonction :

STANDARD

Option de fonction :

Standard

Identifiant de segmentation du marché :

INDUSTRIEL

Segmentation du marché :

Industriel

Identifiant du kit de produit :

Puissance apparente :

0,125 kVA

Type de connecteur :

1 RJ45

Format des données :

8 bits, parité configurable (impaire, paire ou nulle)

Nom abrégé de l'appareil :

ATS480

Écran disponible :

vrai

Mode d'accès :

esclave Modbus série

Fréquence du réseau :

50/60 Hz

Niveau sonore :

55,0 dB

Nombre d'adresses :

Série Modbus 0-227

Position de fonctionnement :

vertical +/- 10 degrés

Phase :

triphasé

Perte de puissance par appareil (dépendante du courant) :

1938,0 W

Perte de puissance Courant statique indépendant :

25,0 W

Disponibilité des produits :

Stock - Normalement stocké dans l'entrepôt de distribution

Destination du produit :

moteurs asynchrones

Type de produit ou de composant :

démarreur progressif

Application spécifique au produit :

processus et infrastructures

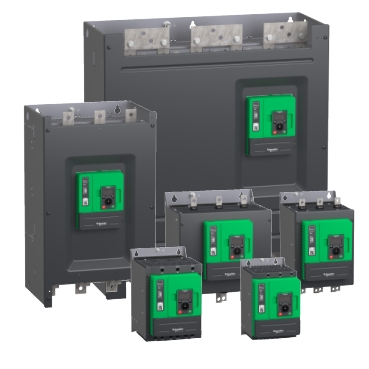

Gamme de produits :

Démarreur progressif Altivar ATS480

Retournabilité :

Oui

Version du logiciel :

EIME v5.9.1

Fréquence d'alimentation :

50...60 Hz - 20...20 %

Emballages durables :

Non

Empreinte carbone totale du cycle de vie :

46 787 kg CO2 eq.

Cadre de transmission :

RTU

Débit de transmission :

1200...256000 bit/s

Type de polarisation :

série Modbus sans impédance

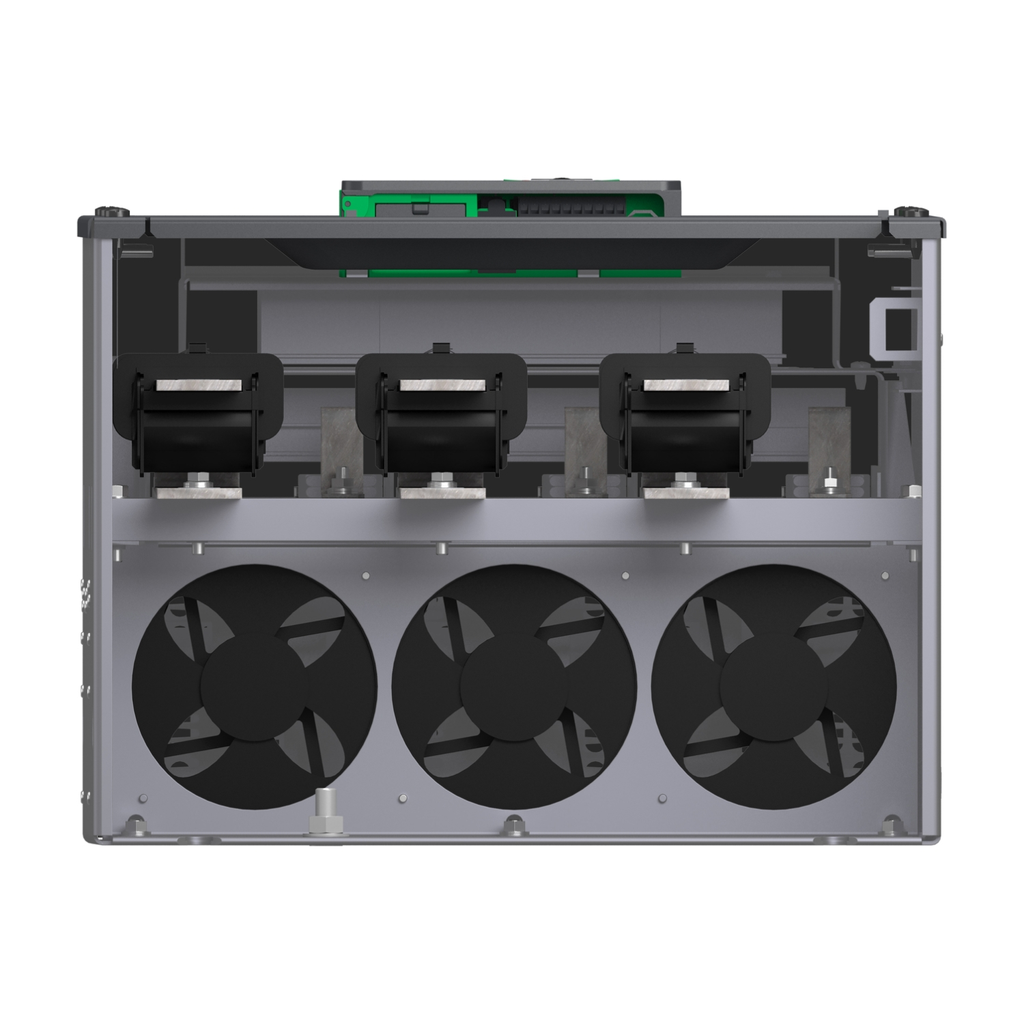

Volume d'air de refroidissement :

600,0 m³/h

Étiquette Weee :

Ce produit doit être éliminé sur les marchés de l'Union européenne conformément aux procédures de collecte des déchets spécifiques et ne doit en aucun cas être jeté dans les poubelles.

Avec fonction de sécurité logique programmable sécurisée :

FAUX

Contrôle du couple :

vrai

Courant de fonctionnement nominal :

service normal 660,0 A 40 °C)

Dans les spécifications de perte de puissance du courant nominal :

660,0 A

Avec fonction de sécurité Safe Brake Management SBC SBT :

FAUX

Avec fonction de sécurité Safe Direction Sdi :

FAUX

Avec fonction de sécurité Arrêt d'urgence SOS :

FAUX

Avec fonction de sécurité, position sûre Sp :

FAUX

Avec fonction de sécurité, moniteur de vitesse sécurisé SSM :

FAUX

Avec fonction de sécurité Safe Stop 1 SS1 :

FAUX

Avec fonction de sécurité Safe Torque Off Sto :

FAUX

Avec fonction de sécurité, position limitée en toute sécurité SLP :

FAUX

Avec fonction de sécurité, vitesse limitée en toute sécurité SLS :

FAUX

Avec Sft Fct Safe Stop 2 Ss :

FAUX

Empreinte carbone kg CO2 eq Cycle de vie total :

46787

Garantie en mois :

Code Pep :

ENVPEP2102013EN

Version de la base de données :

2020-12

Date de vérification Pep :

2021-11-01

Version PCR :

PCR-ed3-EN-2015 04 02

Type de vérification pour le Pep :

examen externe indépendant

Source de données :

produit de référence

Description de l'unité fonctionnelle :

Le démarreur progressif a pour but de piloter un moteur asynchrone (à cage d'écureuil) en limitant le courant lors des phases d'accélération et de décélération, grâce à une régulation du couple. Il est basé sur un variateur triphasé avec redresseur commandé au silicium (thyristor). Dans l'étude de cas, le démarreur progressif est dimensionné pour un courant nominal de 660 A, ce qui permet de piloter différents moteurs de puissance selon le réseau électrique : un moteur de 110 kW sous 230 V et un moteur de 355 kW sous 690 V. Le calcul des impacts environnementaux est basé sur une durée de vie du produit de 10 ans. Le profil d'utilisation pris en compte est le suivant : 45 % de temps de fonctionnement en phase de marche, 45 % en phase de veille et 10 % de temps d'arrêt.

Quantité d'unité fonctionnelle :

Unité fonctionnelle :

unité

Durée de vie de référence en Y2 :

Consommation d'énergie sur la durée de vie du produit en kWh :

78366,96

Modèle énergétique de fabrication A1 A3 2 :

Modèle énergétique utilisé : Chine

Modèle énergétique d'installation A5 2 :

Mix électrique ; CA ; < 1 kV ; UE-27

Modèle énergétique : Utilisation B6 2 :

Mix électrique ; CA ; < 1 kV ; UE-27

Modèle énergétique de fin de vie C1 C4 2 :

Mix électrique ; CA ; < 1 kV ; UE-27

Potentiel de recyclabilité en 2 :

Code du propriétaire de l'offre :

190786

Pn :

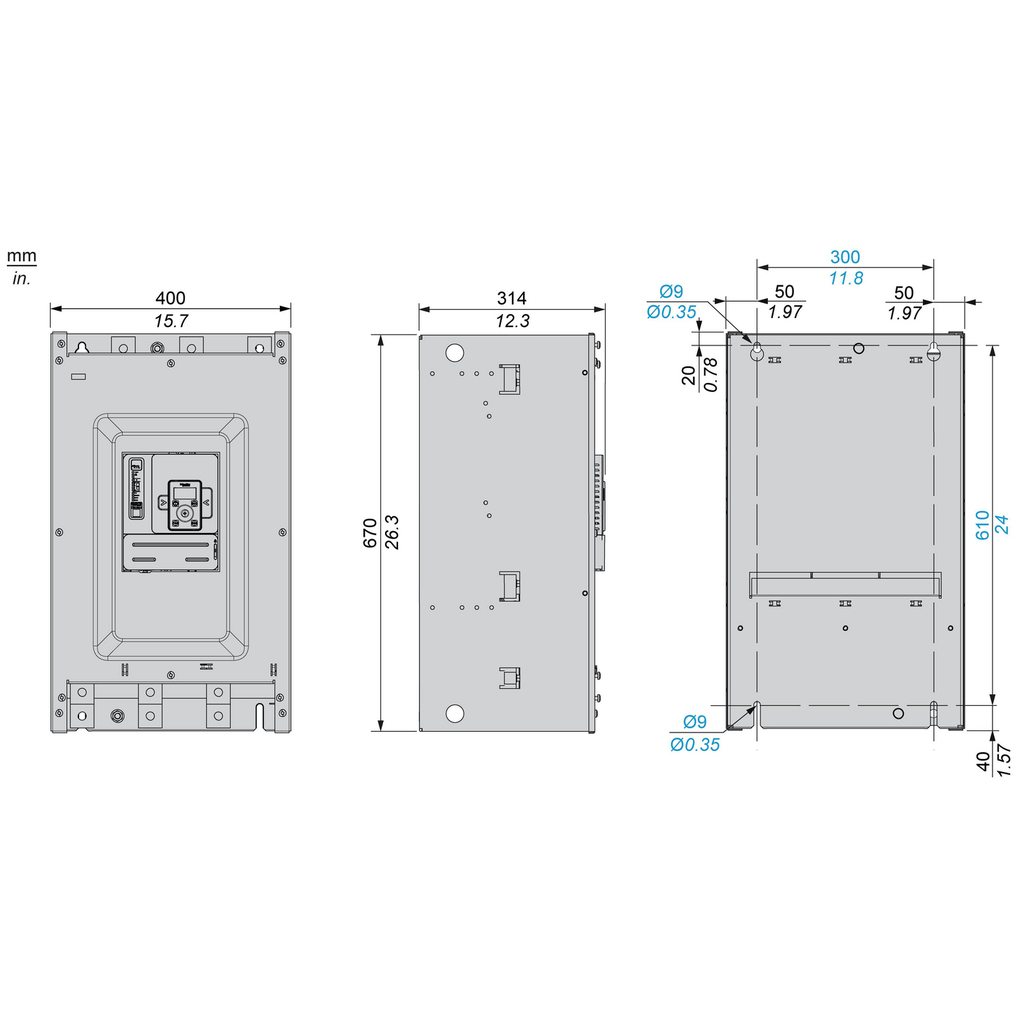

Taille nominale :

670,0 mm

Largeur nominale :

400,0 mm

Épuisement des ressources abiotiques Combustibles fossiles Mj Manufacturing A1 A3 2 :

5738.2

Épuisement des ressources abiotiques Combustibles fossiles Distribution Mj A4 2 :

108,76

Épuisement des ressources abiotiques Combustibles fossiles Installation Mj A5 2 :

11.049

Épuisement des ressources abiotiques, combustibles fossiles, consommation d'énergie opérationnelle (MJ), B6 2 :

476630

Épuisement des ressources abiotiques Combustibles fossiles Mj Fin de vie C1 C4 2 :

56.919

Énergie exportée (MJ) par l'installation Energy Vector A5 2 :

4,4505

Déchets dangereux éliminés de Kg Fabrication A1 A3 2 :

1637.4

Déchets dangereux éliminés en kg Fin de vie C1 C4 2 :

54,733

Matériaux pour le recyclage Kg Fabrication A1 A3 2 :

4.2416

Matériaux pour le recyclage Kg Installation A5 2 :

6,4741

Matériaux recyclables (kg) Fin de vie C1 C4 2 :

40,736

Utilisation nette d'eau douce M3 Fabrication A1 A3 2 :

13,78

Utilisation nette d'eau douce M3 Utilisation d'énergie opérationnelle B6 2 :

120,68

Déchets non dangereux éliminés de kg Fabrication A1 A3 2 :

283,05

Déchets non dangereux éliminés de kg Installation A5 2 :

6.2603

Déchets non dangereux éliminés (kg) Énergie opérationnelle consommée B6 2 :

173070

Déchets radioactifs éliminés (kg) Énergie opérationnelle utilisée B6 2 :

141,08

Utilisation totale des ressources énergétiques primaires non renouvelables Énergie primaire et ressources énergétiques primaires utilisées comme matières premières Mj Cycle de vie total² :

880160

Utilisation totale des ressources énergétiques primaires non renouvelables Énergie primaire et ressources énergétiques primaires utilisées comme matières premières Mj Fabrication A1 A3 2 :

9657

Utilisation totale des ressources énergétiques primaires non renouvelables Énergie primaire et ressources énergétiques primaires utilisées comme matières premières Répartition en MJ A4 2 :

109,31

Utilisation totale des ressources énergétiques primaires non renouvelables Énergie primaire et ressources énergétiques primaires utilisées comme matières premières Installation Mj A5 2 :

11,668

Utilisation totale des ressources énergétiques primaires non renouvelables Énergie primaire et ressources énergétiques primaires utilisées comme matières premières Mj Utilisation d'énergie opérationnelle B6 2 :

870310

Utilisation totale des ressources énergétiques primaires non renouvelables Énergie primaire et ressources énergétiques primaires utilisées comme matières premières MJ Fin de vie C1 C4 2 :

71.221

Utilisation totale d'énergie primaire au cours du cycle de vie (MJ) Fabrication A1 A3 2 :

10061

Utilisation totale d'énergie primaire au cours du cycle de vie (MJ) - Répartition A4 2 :

109,46

Utilisation totale d'énergie primaire au cours du cycle de vie Installation A5 2 :

11,857

Utilisation totale d'énergie primaire au cours du cycle de vie (MJ) Utilisation d'énergie opérationnelle (B6) 2 :

937380

Utilisation totale d'énergie primaire au cours du cycle de vie (MJ) Fin de vie C1 C4 2 :

71.299

Utilisation totale des ressources énergétiques primaires renouvelables Énergie primaire et ressources énergétiques primaires utilisées comme matières premières Mj Cycle de vie total² :

67477

Utilisation totale des ressources énergétiques primaires renouvelables Énergie primaire et ressources énergétiques primaires utilisées comme matières premières Mj Fabrication A1 A3 2 :

403,96

Utilisation totale des ressources énergétiques primaires renouvelables Énergie primaire et ressources énergétiques primaires utilisées comme matières premières Mj Utilisation d'énergie opérationnelle B6 2 :

67073

Utilisation des ressources énergétiques primaires non renouvelables utilisées comme matières premières (MJ) Cycle de vie total² :

160,23

Utilisation des ressources énergétiques primaires non renouvelables utilisées comme matières premières Mj Manufacturing A1 A3 2 :

160,23

Utilisation d'énergie primaire non renouvelable, à l'exclusion des ressources énergétiques primaires non renouvelables utilisées comme matières premières (MJ) Cycle de vie total² :

880000

Utilisation d'énergie primaire non renouvelable, à l'exclusion des ressources énergétiques primaires non renouvelables utilisées comme matières premières : Mj Manufacturing A1 A3 2 :

9496,8

Utilisation d'énergie primaire non renouvelable, à l'exclusion des ressources énergétiques primaires non renouvelables utilisées comme matières premières (MJ) Distribution A4 2 :

109,31

Utilisation d'énergie primaire non renouvelable, à l'exclusion des ressources énergétiques primaires non renouvelables utilisées comme matières premières. Installation Mj A5 2 :

11,668

Utilisation d'énergie primaire non renouvelable (à l'exclusion des ressources énergétiques primaires non renouvelables utilisées comme matières premières) Mj Utilisation d'énergie opérationnelle B6 2 :

870310

Utilisation d'énergie primaire non renouvelable, à l'exclusion des ressources énergétiques primaires non renouvelables utilisées comme matières premières (MJ) Fin de vie C1 C4 2 :

71.221

Utilisation des ressources énergétiques primaires renouvelables utilisées comme matières premières (MJ) Cycle de vie total² :

235,33

Utilisation des ressources énergétiques primaires renouvelables utilisées comme matières premières Mj Manufacturing A1 A3 2 :

235,33

Utilisation d'énergie primaire renouvelable (hors ressources énergétiques primaires renouvelables utilisées comme matières premières) Mj Cycle de vie total² :

67242

Utilisation d'énergie primaire renouvelable, à l'exclusion des ressources d'énergie primaire renouvelable utilisées comme matières premières, Mj Manufacturing A1 A3 2 :

168,63

Utilisation d'énergie primaire renouvelable (hors ressources énergétiques primaires renouvelables utilisées comme matières premières) Mj Utilisation d'énergie opérationnelle B6 2 :

67073

Utilisation de matières secondaires (kg) Cycle de vie total² :

14,586

Utilisation de matières secondaires Kg Fabrication A1 A3 2 :

14,586

Pollution de l'air M3 Fabrication A1 A3 2 :

76874

Pollution de l'air M3 Distribution A4 2 :

329,31

Pollution de l'air M3 Installation A5 2 :

194,65

Pollution atmosphérique M3 Consommation d'énergie opérationnelle B6 2 :

1984300

Pollution atmosphérique M3 Fin de vie C1 C4 2 :

502.07

Pollution de l'eau M3 Cycle de vie total2 :

1993400

Pollution de l'eau M3 Fabrication A1 A3 2 :

49562

Pollution de l'eau M3 Distribution A4 2 :

1273

Pollution de l'eau M3 Installation A5 2 :

123,38

Pollution de l'eau M3 Consommation d'énergie opérationnelle B6 2 :

1941500

Pollution de l'eau M3 Fin de vie C1 C4 2 :

959

Formation photochimique d'ozone Kg équivalent C2h4 Cycle de vie total2 :

16,685

Eutrophisation de l'eau Kg équivalent P04 3 Cycle de vie total2 :

13.462

Acidification des sols et de l'eau (kg équivalent SO2) Production A1 A3 2 :

1,816

Acidification des sols et de l'eau (kg équivalent SO2) Consommation d'énergie opérationnelle B6 2 :

349,9

Réchauffement climatique Kg équivalent CO2 Cycle de vie total2 :

46787

Réchauffement climatique Kg équivalent CO2 Fabrication A1 A3 2 :

495,73

Régulation du réchauffement climatique (kg équivalent CO2) A4 2 :

7,7413

Réchauffement climatique Kg équivalent CO2 Installation A5 2 :

7,8839

Réchauffement climatique (kg équivalent CO2) Consommation d'énergie opérationnelle B6 2 :

46269

Réchauffement climatique kg équivalent CO2 Fin de vie C1 C4 2 :

6,7739

Formation photochimique d'ozone Kg équivalent C2h4 Consommation d'énergie opérationnelle B6 2 :

16,538

Eutrophisation de l'eau (kg équivalent P04 3) Consommation d'énergie opérationnelle (B6 2) :

13.116


Température ambiante de fonctionnement :	-15-40 °C (sans déclassement), -15-40 °C (sans déclassement), 40-60 °C (avec un déclassement de courant de 2 % par °C), -15-40 °C (sans déclassement), -15-40 °C (sans déclassement)
Altitude opérationnelle :	≤ 3280,84 pi (1000 m) sans déclassement, ≤ 3280,84 pi (1000 m) sans déclassement, > 3280,84...13123,36 pi (> 1000...4000 m) avec déclassement de courant de 1 % par 100 m, > 3280,84...13123,36 pi (> 1000...4000 m) avec déclassement de courant de 1 % par 100 m, ≤ 3280,84 pi (1000 m) sans déclassement, ≤ 3280,84 pi (1000 m) sans déclassement, > 3280,84...13123,36 pi (> 1000...4000 m) avec déclassement de courant de 1 % par 100 m, > 3280,84...13123,36 pi (> 1000...4000 m) avec une réduction de courant de 1 % par 100 m
Classe environnementale pendant le fonctionnement :	classe 3C3 selon la norme IEC 60721-3-3, classe 3S2 selon la norme IEC 60721-3-3
Reprendre :	Non
Teneur en métaux recyclés au niveau de Cr :	0 %
Réglementation RoHS chinoise :	X
Sans mercure :	Oui
Empreinte carbone :	46787
Température ambiante de stockage :	-25 à 70 °C
Profil de circularité :	ENVEOLI2102013EN
Déclaration environnementale :	ENVPEP2102013EN
Directive RoHS de l'UE :	Conforme par exemption
Degré de protection IP :	IP00
Emballage fabriqué à partir de carton recyclé :	Oui
Emballages sans plastique à usage unique :	Non
Règlement REACH :	La référence contient des substances extrêmement préoccupantes à des concentrations supérieures au seuil
Humidité relative :	0-95 % sans condensation ni écoulement d'eau IEC 60068-2-3
Code Pep :	ENVPEP2102013EN
Date de vérification Pep :	2021-11-01
Version PCR :	PCR-ed3-EN-2015 04 02
Type de vérification pour le Pep :	examen externe indépendant


ETIM 8 :	EC000640
ETIM 9 :	EC000640


Type de sortie discrète :	Sortie numérique programmable DQ1) ≤ 30 V, sortie numérique programmable DQ2) ≤ 30 V
Type de sortie relais :	Sorties relais R1A 1 NO, sorties relais R1B 1 NO, sorties relais RIC NO/NC programmables
Numéro de sortie analogique :	1
Type de sortie analogique :	Sortie de courant AQ1 0...20 mA ou 0...10 V 500 Ohm
Nombre de sortie discret :	2
Compatibilité de sortie :	Automate programmable de niveau 1 à collecteur ouvert IEC 65A-68
Dérive du courant de sortie :	150-700 %
Numéro de sortie du relais :	3


Type d'entrée analogique :	Sonde de température AI1/PTC PTC/Pt 100, sonde de température PTC2 PTC/Pt 100, sonde de température PTC3 PTC/Pt 100
Type d'entrée discrète :	Entrées logiques STOP), 3500 ohms, entrées logiques RUN), 3500 ohms, DI3) programmable en entrée logique, 3500 ohms, DI4) programmable en entrée logique, 3500 ohms
Compatibilité des entrées :	STOP, entrée discrète de niveau 1, automate programmable IEC 61131-2 ; RUN, entrée discrète de niveau 1, automate programmable IEC 61131-2 ; DI3, entrée discrète de niveau 1, automate programmable IEC 61131-2 ; DI4, entrée discrète de niveau 1, automate programmable IEC 61131-2.
Numéro d'entrée analogique :	1
Logique d'entrée discrète :	Entrée numérique programmable < 5 V
Nombre d'entrée discret :	4


Pays d'origine :	Brésil, Chine, France, Indonésie, États-Unis
Profondeur :	314,0 mm

Comparateur de produits

Nos produits

Nos marques

Guides et conseils

Faites partie de l'équipe

Contactez-nous

Contactez-nous

Abonnez-vous !

About Tradelco (Structured Overview)

Description

Ressources

Détails techniques

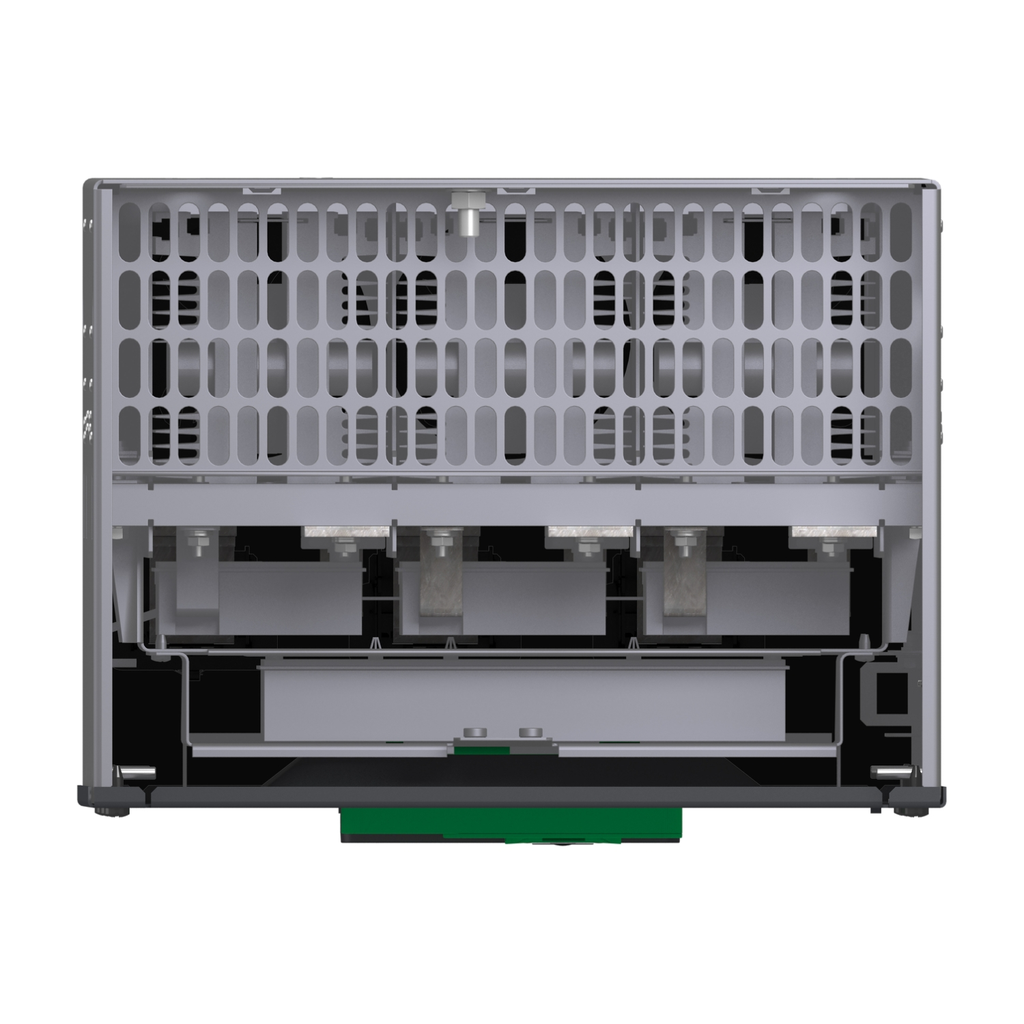

Démarreur progressif Altistart 480, 660 A, 208 à 690 V CA, alimentation de commande 110 à 230 V CA

Démarreur progressif Altistart 480, 660 A, 208 à 690 V CA, alimentation de commande 110 à 230 V CA

Spécifications

Description du produit

Outils recommandés

Comparer

Attributs de communication et de gestion

Automatisation

Éclairage

Distribution

Fils Câble Acc

Finition

Conduit Boîte Acc

Chauffage ventilation

Outils

Automatisation

Alimentation

Asservissement

Accessoire Panneaux Bornes

Panneaux

Commande Moteur

Bouton Signalisation

Détection

Fils Câble Passe Paroi

HMI

IPC

Logiciels

PLC

Systèmes Es

Relais Minuterie Compteur

Robotique

Réseaux

Sécurité Machine

Éclairage

Encastré

Surface

Troffer

Réglette

Étanche

Haut Plafond

Extérieur

Accessoire

Lampes

Urgence

Distribution

Barre D'Alimentation

Canniveau Boites Mesurage

Compteur

Disjoncteurs

Fusible

Lock Out / Tag Out

Mat & Accessoire

Panneau

Sectionneur

Transformateurs

Ups

Fils Câble Acc

Nmd90

Armé

Attaches Ty Rap

Bare

Câble Plat

Communication

Connecteurs Accessoire

Cosses Terminaison

Fils Aérien

Haute Température

PVC
