| Type de connecteur : | 1 port RJ45, modèle ouvert |
| Format des données : | 8 bits, parité impaire, paire ou nulle, 1 ou 2 bits d'arrêt pour Modbus série RJ45, 8 bits, parité impaire, paire ou nulle configurable pour Modbus série style ouvert (DO, D1, PE, COM) |
| Type d'affichage : | 1 LED verte-jaune (état), 1 LED rouge (avertissement/erreur), 1 LED jaune (COM1), 1 LED jaune (COM2) |
| Compatibilité électromagnétique : | Émissions conduites et rayonnées de niveau A conforme à la norme CEI 60947-4-2, décharges électrostatiques de niveau 3 conforme à la norme CEI 61000-4-2, immunité aux interférences radioélectriques rayonnées de niveau 3 conforme à la norme CEI 61000-4-3, immunité aux transitoires électriques de niveau 4 conforme à la norme CEI 61000-4-4, impulsions de tension/courant de niveau 3 conforme à la norme CEI 61000-4-5, ondes oscillantes amorties de niveau 3 conforme à la norme CEI 61000-4-18, immunité aux perturbations conduites radiofréquences de niveau 3 conforme à la norme CEI 61000-4-6 |
| Fonction disponible : | Fonctionnement unidirectionnel, préchauffage, surveillance de l'alimentation, surveillance de l'état, gestion des utilisateurs, renforcement des ports et des services, journalisation des événements de sécurité, mise à jour sécurisée du micrologiciel, test des petits moteurs |
| Marquage : | cULus, CE, UKCA, CCC, RCM, EAC, KC |
| Puissance du moteur (kW) : | 22 kW 230 V en service normal, 45 kW 400 V en service normal, 45 kW 440 V en service normal, 55 kW 500 V en service normal, 55 kW 525 V en service normal |
| Type de protection : | Défaut de phase du réseau électrique, protection thermique du réseau électrique, démarreur à protection thermique, surcharge moteur, sous-charge moteur, temps d'accélération excessif du moteur, détection de perte de phase du moteur, protection contre l'inversion de phase du réseau électrique, protection thermique externe du moteur, court-circuit entre phase et terre du moteur |
| Cadre de transmission : | RTU : 1 RJ45, RTU : style ouvert (DO, D1, PE, COM) |
| Débit de transmission : | 4,8…38,4 kbit/s pour Modbus série RJ45, 0,3…115,2 kbit/s pour Modbus série ouvert (DO, D1, PE, COM) |
| Catégorie d'utilisation : | AC-3A, AC-53A |
| Empreinte carbone de la phase de distribution A4 : | 1,442014081172513, 1 kg CO2 eq. |
| Empreinte carbone de la phase de fin de vie C1 à C4 : | 13,636426353921111, 14 kg CO2 eq. |
| Empreinte carbone de la phase d'installation A5 : | 1 kg CO2 eq., 1,0448796897112338 |
| Empreinte carbone de la phase de fabrication A1 à A3 : | 160 kg CO2 eq., 160,06263746896525 |
| Empreinte carbone de la phase d'utilisation B2 B3 B4 B6 : | 2 621 kg CO2 eq., 2621,0164719984464 |
| Agence de certification : | cULus, CE, UKCA, CCC, RCM, EAC, KC |
| État des données locales : | Publiable |
| Date de publication locale : | 2026-03-26 |
| Date de pré-commission : | 2025-03-26 |
| Indicateur de retour : | Y |
| Drapeau de bas : | N |
| Politique boursière : | 2 |
| Type d'appareil : | Démarreur progressif - Démarreur progressif |
| disponibilité : | Non |
| Traçabilité : | Oui |
| Division du service sur le terrain : | IDIBS |
| Durée de vie moyenne : | 10 ans |
| Weee Scope : | Dans |
| Catégorie de produits Weee : | 5 |
| Périmètre du champ d'application : | Du moins en Europe |
| Affichage de disponibilité Eoli : | Oui |
| Document de référence en fin de vie : | ENVEOLI2301005EN |
| Atteindre le statut de conformité totale : | La référence contient des substances extrêmement préoccupantes à des concentrations supérieures au seuil |
| Identifiant d'obtention du statut de conformité totale : | CONTIENT_SVHC |
| Directive de conformité REACH : | La référence contient des substances extrêmement préoccupantes à des concentrations supérieures au seuil |
| RoHS Europe dans le champ d'application : | Oui |
| Statut RoHS UE : | Conforme par exemption |
| Date de conformité RoHS UE : | 2412 |
| État de conformité totale RoHS UE : | Conforme par exemption |
| Norme RoHS chinoise en vigueur : | Oui |
| Étiquette RoHS chinoise : | 5 |
| Avec du carton recyclé : | Non |
| Sans plastique à usage unique : | Non |
| Ce produit contribue à la réduction et à la diminution des émissions. : | Non |
| Code des marchandises dangereuses : | PILES AU LITHIUM MÉTALLIQUE DANS LES ÉQUIPEMENTS. PILE BOUTON - PILES EXEMPTÉES |
| Identifiant du kit de produit : | N |
| Puissance apparente : | 70 VA |
| Connexion de l'appareil : | en ligne |
| Nom abrégé de l'appareil : | ATS430 |
| Écran disponible : | vrai |
| Dérivation interne : | vrai |
| Déclaration matérielle : | vrai |
| Mode d'accès : | esclave Modbus série |
| Fréquence du réseau : | 50-60 Hz |
| Nombre d'adresses : | Série Modbus 0-247 |
| Facteur de charge : | 50 % |
| Position de fonctionnement : | vertical +/- 10 degrés |
| Taux de fonctionnement : | 10 cycles/h |
| Courant de surcharge : | 400 % Ie pour 13 s |
| Phase : | triphasé |
| Perte de puissance par appareil (dépendante du courant) : | 11 W |
| Perte de puissance Courant statique indépendant : | 19 W |
| Pertes de courant : | 717 W lors du démarrage à 40 °C à 400 % In |
| Disponibilité des produits : | Stock - Normalement stocké dans l'entrepôt de distribution |
| Destination du produit : | moteurs asynchrones |
| Type de produit ou de composant : | démarreur progressif |
| Application spécifique au produit : | machines industrielles standard |
| Gamme de produits : | Démarreur progressif Altivar ATS430 |
| Retournabilité : | Oui |
| Facteur de service : | 100 |
| Version du logiciel : | v6.1 |
| Fréquence d'alimentation : | 50...60 Hz - 20...20 % |
| Emballages durables : | Non |
| Empreinte carbone totale du cycle de vie : | 2 797 kg CO2 eq. |
| Type de polarisation : | série Modbus sans impédance |
| Rampe de tension : | vrai |
| Volume d'air de refroidissement : | 31 m³/h |
| Étiquette Weee : | Ce produit doit être éliminé sur les marchés de l'Union européenne conformément aux procédures de collecte des déchets spécifiques et ne doit en aucun cas être jeté dans les poubelles. |
| Avec fonction de sécurité logique programmable sécurisée : | FAUX |
| Contrôle du couple : | vrai |
| Courant de fonctionnement nominal : | service normal 88 A en ligne 40 °C) |
| Dans les spécifications de perte de puissance du courant nominal : | 88 A |
| Avec fonction de sécurité Safe Brake Management SBC SBT : | FAUX |
| Avec fonction de sécurité Safe Direction Sdi : | FAUX |
| Avec fonction de sécurité Arrêt d'urgence SOS : | FAUX |
| Avec fonction de sécurité, position sûre Sp : | FAUX |
| Avec fonction de sécurité, moniteur de vitesse sécurisé SSM : | FAUX |
| Avec fonction de sécurité Safe Stop 1 SS1 : | FAUX |
| Avec fonction de sécurité Safe Torque Off Sto : | FAUX |
| Avec fonction de sécurité, position limitée en toute sécurité SLP : | FAUX |
| Avec fonction de sécurité, vitesse limitée en toute sécurité SLS : | FAUX |
| Avec Sft Fct Safe Stop 2 Ss : | FAUX |
| Garantie en mois : | 18 |
| Code Pep : | ENVPEP2301005EN |
| Version de la base de données : | 2023-02 |
| Date de vérification Pep : | 2024-05-01 |
| Version PCR : | PCR-4-ed4-EN-2021 09 06 |
| Version PSR : | PSR-0005-ed3.1-EN-2023 12 08 |
| Type de vérification pour le Pep : | examen externe indépendant |
| Source de données : | produit extrapolé |
| Description de l'unité fonctionnelle : | Le démarreur progressif a pour but d'entraîner un moteur asynchrone (à cage d'écureuil) en limitant le courant durant la phase d'accélération grâce à une régulation du couple. Il est basé sur un variateur biphasé avec redresseur commandé au silicium (thyristor). Dans l'étude de cas, le démarreur progressif est dimensionné pour un courant nominal de 110 A, ce qui permet d'entraîner des moteurs de différentes puissances en fonction de la tension du réseau électrique : un moteur de 30 kW sous 230 V et un moteur de 75 kW sous 500 V. Le calcul des impacts environnementaux est basé sur une durée de vie du produit de 20 ans. Le profil d'utilisation considéré est de 50 % de temps de fonctionnement en phase de service et 50 % de temps de veille. |
| Quantité d'unité fonctionnelle : | 1 |
| Unité fonctionnelle : | Unité |
| Durée de vie de référence en Y2 : | 20 |
| Consommation d'énergie sur la durée de vie du produit en kWh : | 6394,8 |
| Modèle énergétique de fabrication A1 A3 2 : | Indonésie, ID |
| Modèle énergétique d'installation A5 2 : | Mix électrique ; Basse tension ; 2018 ; Europe, UE-27 |
| Modèle énergétique : Utilisation B6 2 : | Mix électrique ; Basse tension ; 2018 ; Europe, UE-27 |
| Modèle énergétique de fin de vie C1 C4 2 : | Mix électrique ; Basse tension ; 2018 ; Europe, UE-27 |
| Code du propriétaire de l'offre : | 190786 |
| Pn : | 1 |

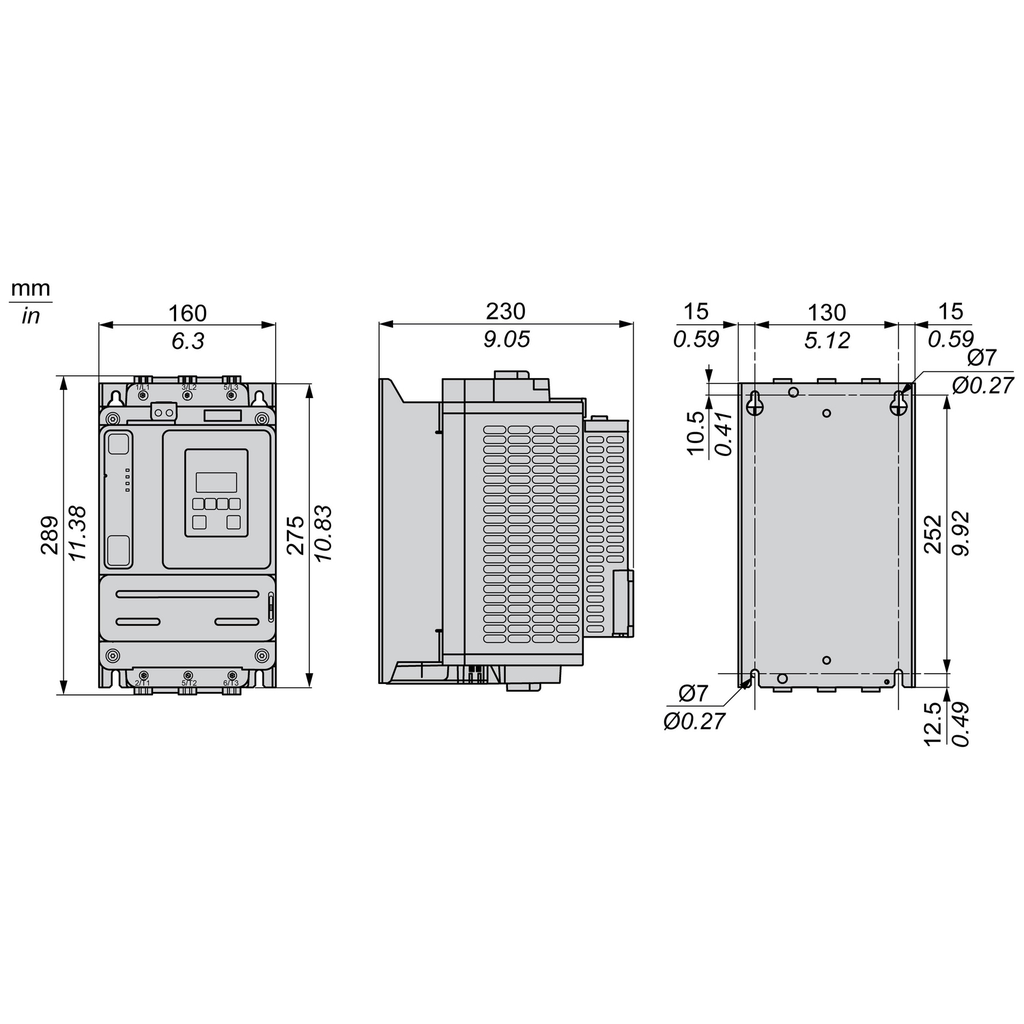

| Taille nominale : | 289 mm |
| Largeur nominale : | 160 mm |
