| Identifiants de type Persona : | BM9, UE, LC, OM, OM8, PB, SC, SI, VR |
| Noms des types de personnages : | Exploitant de bornes de recharge, utilisateur final, entrepreneur, fabricant d'équipement d'origine (OEM) - Fabricant de panneaux de commande, monteur de panneaux, électricien, intégrateur de systèmes, partenaire informatique |
| Identifiant de segmentation du marché : | COMMERCIAL, INDUSTRIEL |
| Segmentation du marché : | Commercial, industriel |
| Tension d'essai diélectrique : | 2 kV CA 50 Hz, 1 minute CEI 60255-5, 2 kV CA 50 Hz, 1 minute CEI 60664-1 |
| Résistance d'isolement : | > 500 MΩ 500 V CC entre l'alimentation et la sortie relais IEC 60255-5, > 500 MΩ 500 V CC entre l'alimentation et la sortie relais IEC 60255-5, > 500 MΩ 500 V CC entre l'alimentation et la sortie relais IEC 60255-5, > 500 MΩ 500 V CC entre l'alimentation et la sortie relais IEC 60255-5, > 500 MΩ 500 V CC entre l'alimentation et la sortie relais IEC 60255-5, > 500 MΩ 500 V CC entre la mesure et la sortie relais IEC 60664-1, > 500 MΩ 500 V CC entre la mesure et la sortie relais IEC 60664-1, > 500 MΩ 500 V CC entre la mesure et la sortie relais IEC 60664-1, > 500 MΩ 500 V CC entre la mesure et la sortie relais IEC 60664-1, > 1 MΩ 500 V CC entre l'alimentation et la mesure IEC 60255-5, > 1 MΩ 500 V CC entre l'alimentation et la mesure IEC 60255-5, > 1 MΩ 500 V CC entre l'alimentation et la mesure IEC 60255-5, > 1 MΩ 500 V CC entre l'alimentation et la mesure IEC 60255-5, > 1 MΩ 500 V CC entre l'alimentation et la mesure IEC 60255-5, > 500 MΩ 500 V CC entre l'alimentation et la sortie relais IEC 60664-1, > 500 MΩ 500 V CC entre l'alimentation et la sortie relais IEC 60664-1, > 500 MΩ 500 V CC entre l'alimentation et la sortie relais IEC 60664-1, > 500 MΩ 500 V CC entre l'alimentation et la sortie relais IEC 60664-1, > 500 MΩ 500 V CC entre l'alimentation et la sortie relais IEC 60664-1, > 500 MΩ 500 V CC entre la mesure et la sortie relais IEC 60255-5, > 500 MΩ 500 V CC entre la mesure et la sortie relais IEC 60255-5, > 500 MΩ 500 V CC entre la mesure et la sortie relais IEC 60255-5, > 500 MΩ 500 V CC entre la mesure et la sortie relais IEC 60255-5, > 500 MΩ 500 V CC entre la mesure et la sortie relais IEC 60255-5, > 1 MΩ 500 V CC entre l'alimentation et la mesure IEC 60664-1, > 1 MΩ 500 V CC entre l'alimentation et la mesure IEC 60664-1, > 1 MΩ 500 V CC entre l'alimentation et la mesure IEC 60664-1, > 1 MΩ 500 V CC entre l'alimentation et la mesure IEC 60664-1, > 1 MΩ 500 V CC entre l'alimentation et la mesure IEC 60664-1 > 500 MΩ 500 V CC entre l'alimentation et la sortie relais IEC 60255-5, > 500 MΩ 500 V CC entre l'alimentation et la sortie relais IEC 60255-5, > 500 MΩ 500 V CC entre l'alimentation et la sortie relais IEC 60255-5, > 500 MΩ 500 V CC entre l'alimentation et la sortie relais IEC 60255-5, > 500 MΩ 500 V CC entre la mesure et la sortie relais IEC 60664-1, > 500 MΩ 500 V CC entre la mesure et la sortie relais (IEC 60664-1), > 1 MΩ 500 V CC entre l'alimentation et la mesure (IEC 60255-5), > 1 MΩ 500 V CC entre l'alimentation et la mesure (IEC 60255-5) |
| Précision de mesure : | +/- 10 % de la valeur pleine échelle, +/- 10 % de la valeur pleine échelle |
| Erreur de mesure : | ± 0,05 %/°C en fonction de la température, ± 0,05 %/°C en fonction de la température, < 1 % sur toute la plage en fonction de la tension, < 1 % sur toute la plage en fonction de la tension ± 0,05 %/°C en fonction de la température, ± 0,05 %/°C en fonction de la température, < 1 % sur toute la plage en fonction de la tension, < 1 % sur toute la plage en fonction de la tension |
| Taux de fonctionnement : | ≤ 360 opérations/heure à pleine charge, ≤ 360 opérations/heure à pleine charge ≤ 360 opérations/heure à pleine charge, ≤ 360 opérations/heure à pleine charge |
| Précision de répétition : | Circuit d'entrée et de mesure : +/- 0,5 %, +/- 0,5 %, délai : +/- 2 %, +/- 2 % |
| Données de fiabilité en matière de sécurité : | B10d = 290 000, MTTFd = 308,2 ans |
| Bornes de connexion : | Connecteurs à vis, bornes à vis, 1 x 0,5...1 x 4 mm² (20 AWG...11 AWG), rigides sans cosses à vis, 2 x 0,5...2 x 2,5 mm² (20 AWG...14 AWG), rigides sans cosses à vis, 1 x 0,2...2 x 2,5 mm² (24 AWG...12 AWG), souples avec cosses à vis, 2 x 0,2...2 x 1,5 mm² (24 AWG...16 AWG), souples avec cosses à vis |
| Agence de certification : | GOST, C-tick, UL, GL, CSA |
| Empreinte carbone de la phase de distribution A4 : | 0,017915001454333914, 0 kg CO2 eq. |
| Empreinte carbone de la phase de fin de vie C1 à C4 : | 0,3 kg CO2 eq., 0,25719378999418263 |
| Empreinte carbone de la phase d'installation A5 : | 0,04445227603257708, 0 kg CO2 eq. |
| Empreinte carbone de la phase de fabrication A1 à A3 : | 9 kg CO2 eq., 9,225184700407212 |
| Empreinte carbone de la phase d'utilisation B2 B3 B4 B6 : | 40 kg CO2 eq., 40,2095999999999995 |
| État des données locales : | Publiable |
| Date de publication locale : | 10 août 2026 |
| Indicateur de retour : | Y |
| Weee Scope : | Dehors |
| Catégorie de produits Weee : | 5 |
| Périmètre du champ d'application : | Du moins en Europe |
| Affichage de disponibilité Eoli : | Oui |
| Document de référence en fin de vie : | ENVEOLI1601004EN |
| Atteindre le statut de conformité totale : | La référence contient des substances extrêmement préoccupantes à des concentrations supérieures au seuil |
| Identifiant d'obtention du statut de conformité totale : | CONTIENT_SVHC |
| Directive de conformité REACH : | La référence contient des substances extrêmement préoccupantes à des concentrations supérieures au seuil |
| RoHS Europe dans le champ d'application : | Non |
| Statut RoHS UE : | Conforme par exemption |
| Date de conformité RoHS UE : | 1918 |
| État de conformité totale RoHS UE : | Conforme par exemption |
| Norme RoHS chinoise en vigueur : | Oui |
| Étiquette RoHS chinoise : | 5 |
| Avec du carton recyclé : | Oui |
| Sans plastique à usage unique : | Oui |
| Ce produit contribue à la réduction et à la diminution des émissions. : | Non |
| Identifiant du niveau : | 1 |
| Étage : | 1 |
| ID d'option de fonction : | STANDARD |
| Option de fonction : | Standard |
| Identifiant du kit de produit : | N |
| Code de compatibilité : | RM3 |
| Type et composition des contacts : | 2 C/O |
| Type de contrôle : | sans bouton de test |
| Durabilité électrique : | 100 000 cycles |
| Compatibilité électromagnétique : | Norme d'émission pour les environnements industriels conforme à la norme CEI 61000-6-4 ; norme d'émission pour les environnements résidentiels, commerciaux et industriels légers conforme à la norme CEI 61000-6-3 ; immunité pour les environnements industriels conforme à la norme NF EN/CEI 61000-6-2 |
| Matériau du boîtier : | polycarbonate |
| Hystérèse : | Réglage du seuil de 5 à 50 % |
| Signalisation locale : | LED verte : alimentation activée. LED jaune : relais activé. |
| Plage de mesure : | 1...100 V CA/CC |
| Durabilité mécanique : | 30 000 000 cycles |
| Support de montage : | Rail DIN symétrique de 35 mm conforme à la norme IEC 60715 |
| Position de fonctionnement : | toute position sans déclassement |
| Catégorie de surtension : | III conforme à la norme IEC 60664-1 |
| Polarité : | polarité non réversible sur l'alimentation CC |
| Consommation électrique en VA : | 0-3,5 VA CA |
| Disponibilité des produits : | Hors stock - Ne se trouve généralement pas dans l'entrepôt de distribution |
| Type de produit ou de composant : | relais de commande de tension |
| Étiquettes de qualité : | CE |

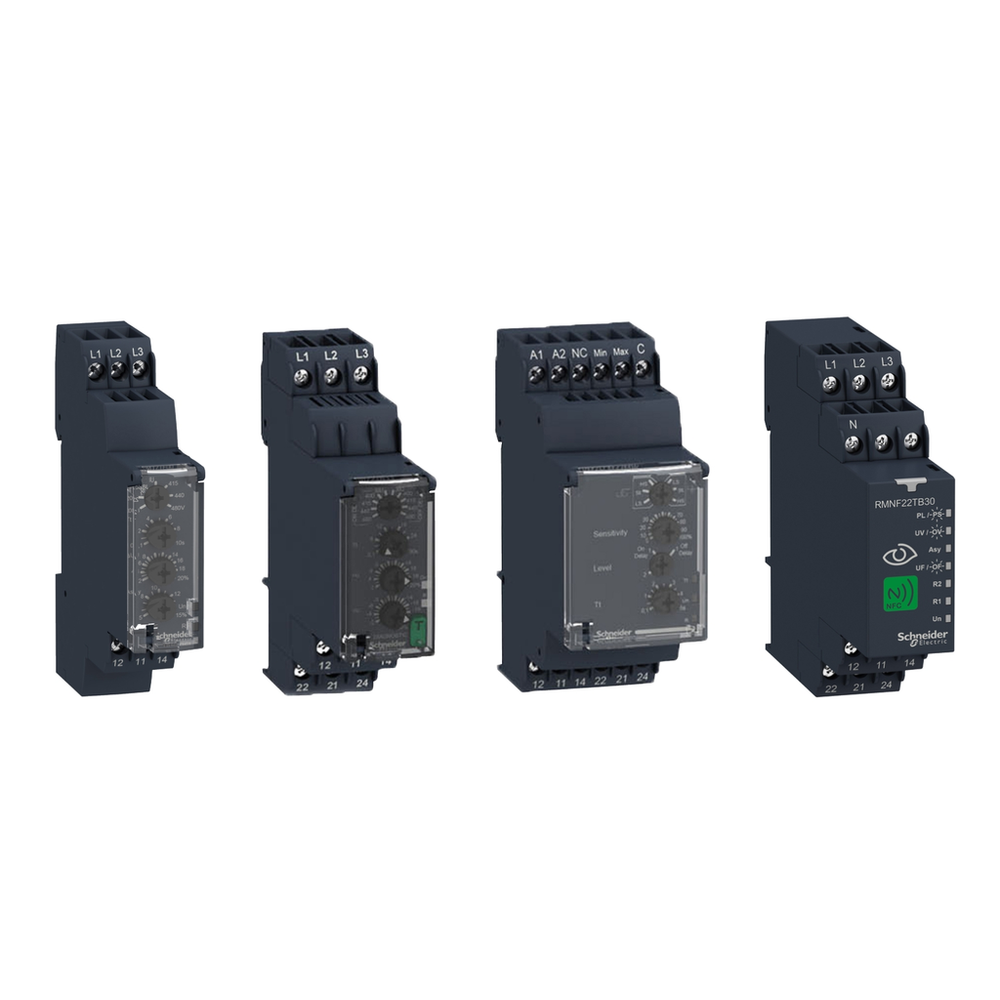

| Gamme de produits : | Relais de contrôle d'harmonie |
| Paramètres surveillés par relais : | détection de surtension ou de sous-tension |

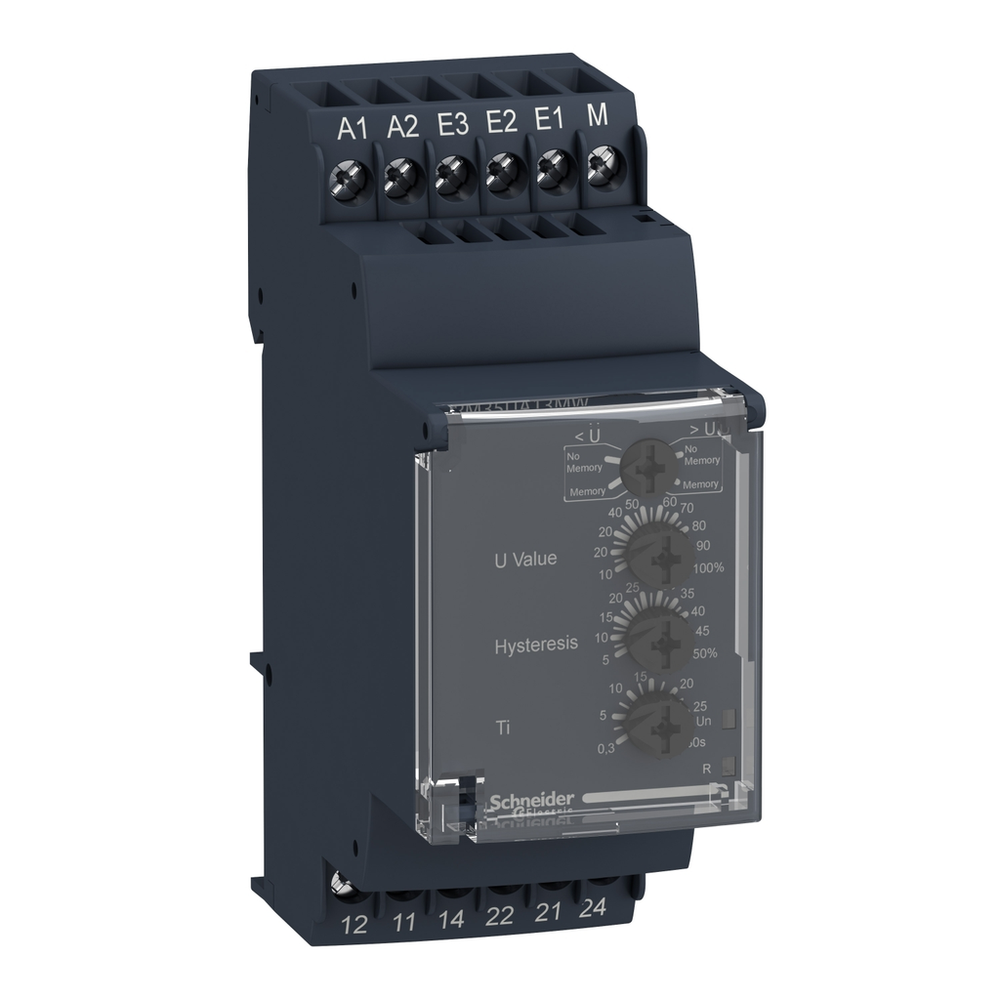

| Nom du relais : | RM35UA |
| Type de relais : | relais de contrôle de tension multifonction |
| Réinitialisation du temps : | Délai de 1500 ms |
| Résistance aux bornes : | Bornes E2-M de 110 mΩ, bornes E1-M de 22 mΩ, bornes E3-M de 220 mΩ |
| Retournabilité : | Oui |
| Échelle de sensibilité : | 1...10 V Bornes E1-M 10...100 V Bornes E3-M 5...50 V Bornes E2-M |
| Réglage de la précision du délai : | 10 % |
| Version du logiciel : | v5.9.4 |
| Limites de tension d'alimentation : | 20,4-264 V CA/CC |
| Emballages durables : | Oui |
| Capacité de commutation en Virginie : | 1250 VA |
| Réglage du seuil : | 10...100 % |
| Couple de serrage : | 0,6-1 N.m IEC 60947-1 |
| Type de temporisation : | Délai réglable de 0,3 à 30 s, 0 ± 10 % Tt - délai en cas de défaut |
| Empreinte carbone totale du cycle de vie : | 50 kg CO2 eq. |
| Version de la base de données : | 2022-01 |
| Source de données : | produit extrapolé |

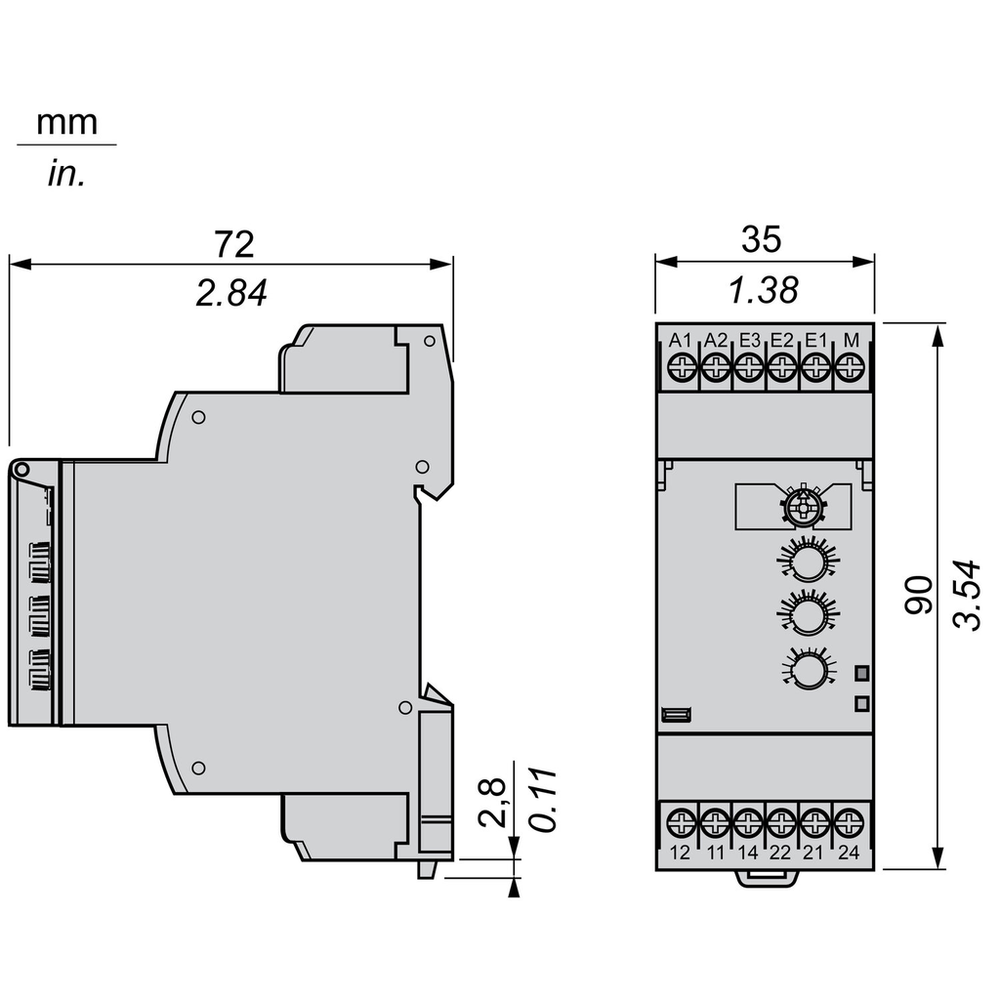

| Taille nominale : | 90 mm |
| Hauteur utile : | 90 mm |
| Largeur nominale : | 35 mm |
| Largeur réelle : | 35 mm |
| Nombre d'unités dans l'emballage. : | 1 |
| Code douanier : | 8536490075 |
| Délai de démarrage à la mise sous tension : | 600 ms |
| Garantie en mois : | 18 |
| Description de l'unité fonctionnelle : | Le relais RM35 est utilisé pour mesurer et surveiller les anomalies de fonctionnement, notamment le courant, la tension, la fréquence, la phase, la vitesse, la température et le niveau de liquide. En cas de défaut, la machine ne peut plus fonctionner. Il permet à l'utilisateur d'intervenir avant que des pannes graves et coûteuses ne surviennent. Ce produit fonctionne à 80 % en mode actif avec une consommation de 1 W pendant 10 ans, conformément à la norme IEC 60255-1. |
| Quantité d'unité fonctionnelle : | 1 |
| Unité fonctionnelle : | Unité |
| Durée de vie de référence en Y : | 10 |
| Potentiel de recyclabilité en % : | 8 |
