CCC || BT 2006/95/CE || UL || GOST || ASC || CE || C-Tique
Degré de protection Ik :
IK03 conforme à la norme IEC 62262
Degré de protection IP :
IP65 IEC 60529 55 °C 0,1 m
Quantité disponible000
Votre prix
0,00 $ / Chaque
Ajouter au modèle
Accessoires
Doit être un multiple de 1 pour chaque
Description du produit

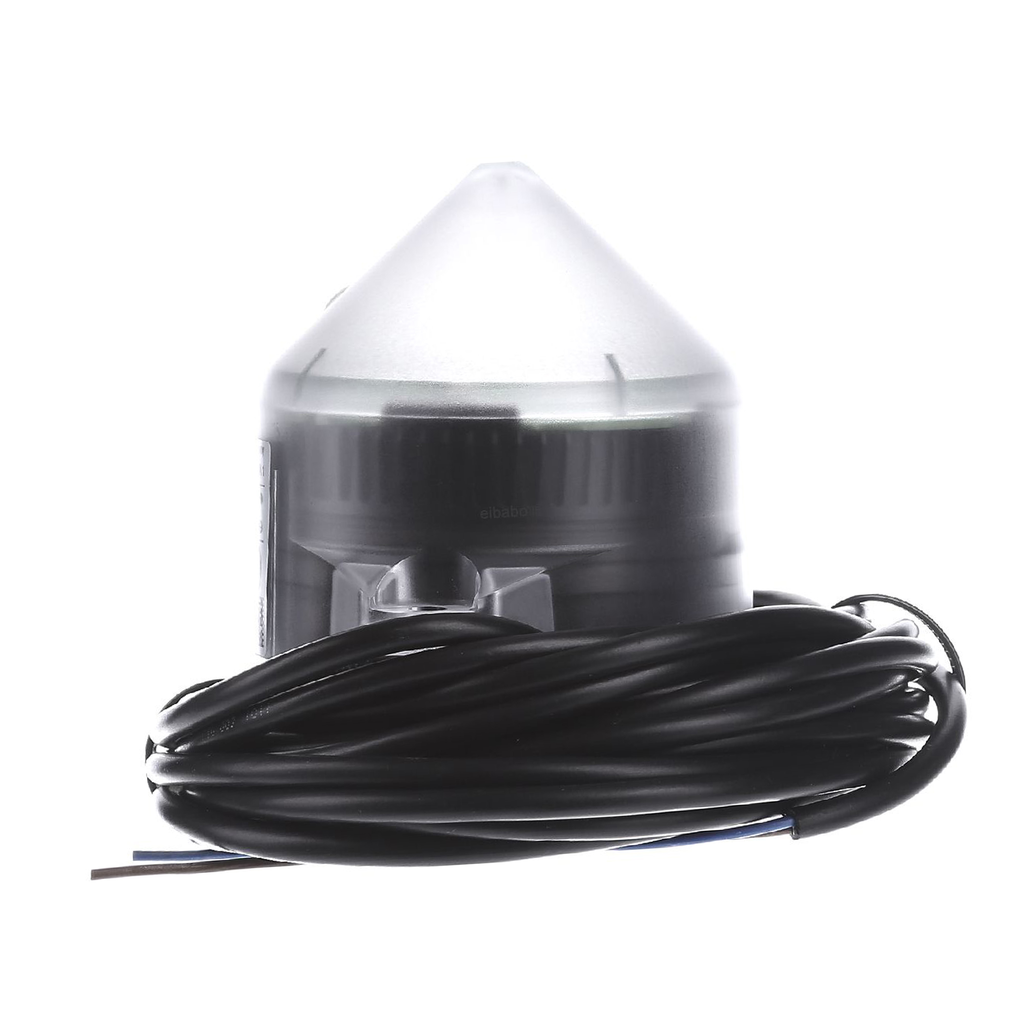

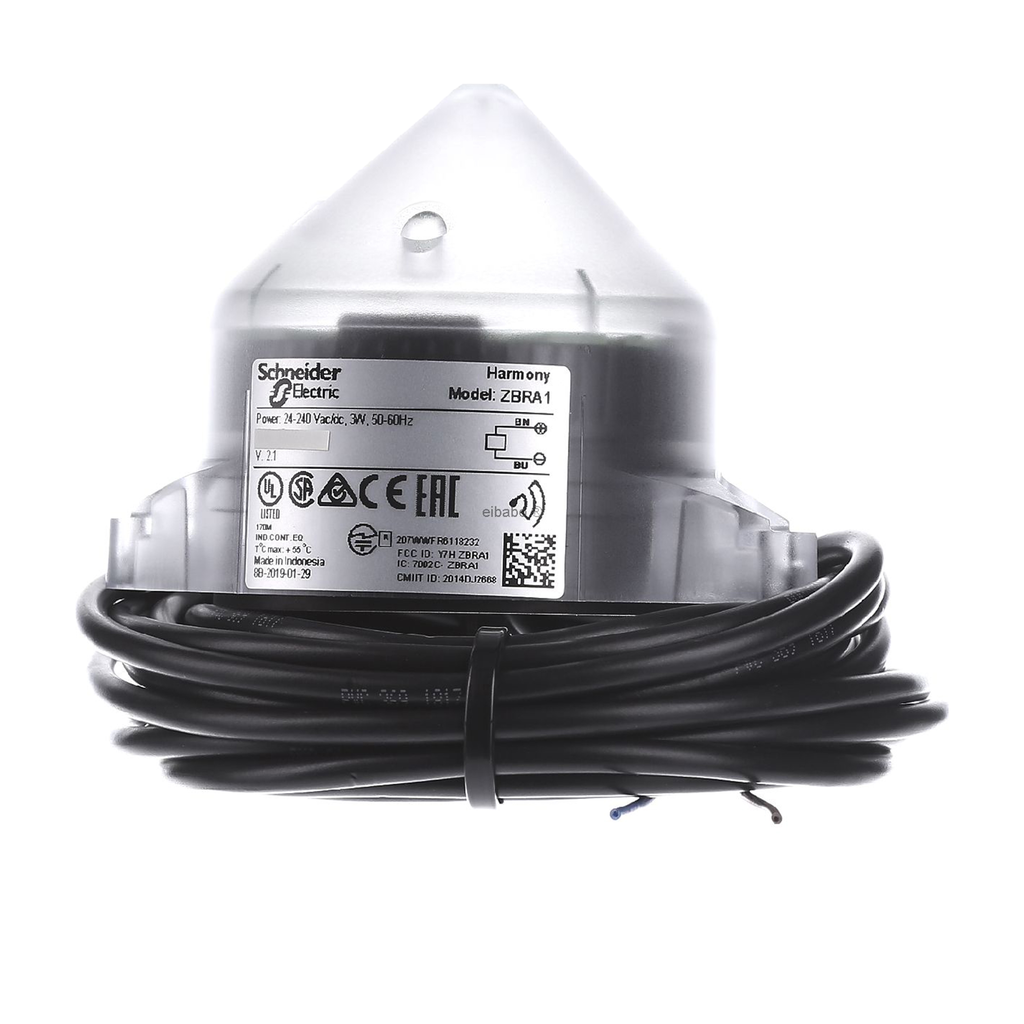

Cette antenne relais fait partie de la gamme de boutons-poussoirs sans fil et sans pile Harmony XB5R (plastique) et XB4R (métal). Installée entre l'émetteur et le récepteur, elle permet d'augmenter la portée et/ou de contourner les obstacles. Résistante aux chocs, à la poussière, à l'eau et aux vibrations grâce à son indice de protection IP65, elle est idéale pour une utilisation dans des environnements difficiles.
Outils recommandés
Environnement
Certifications de produits :
CCC || BT 2006/95/CE || UL || GOST || ASC || CE || C-Tique
Degré de protection Ik :
IK03 conforme à la norme IEC 62262
Degré de protection IP :
IP65 IEC 60529 55 °C 0,1 m
Compatibilité électromagnétique :
Immunité pour environnements industriels conforme à la norme IEC 61000-6-2 || Émissions conduites et rayonnées classe B conforme à la norme CISPR 22 || Test d'immunité aux décharges électrostatiques - niveau de test : 8 kV (à l'air libre (sur les parties isolantes)) conforme à la norme IEC 61000-4-2 || Test d'immunité aux décharges électrostatiques - niveau de test : 6 kV (par contact (sur les parties métalliques)) conforme à la norme IEC 61000-4-2 || Sensibilité aux champs électromagnétiques - niveau de test : 10 V/m (80…2000 MHz) conforme à la norme IEC 61000-4-3 || Sensibilité aux champs électromagnétiques - niveau de test : 3 V/m (80…2700 MHz, distance = 20 m) conforme à la norme IEC 61000-4-3 || Test d'immunité aux transitoires électriques rapides/salves - niveau de test : 2 kV conforme à la norme IEC 61000-4-4 || Test d'immunité aux ondes de choc de 1,2/50 µs - niveau de test : 1 kV (mode différentiel) conforme à la norme IEC 61000-4-5 || Test d'immunité aux ondes de choc de 1,2/50 µs - niveau de test : 2 kV (mode commun) conforme à la norme IEC 61000-4-5 || Perturbations RF conduites - niveau de test : 10 V conforme à la norme IEC 61000-4-6 || Immunité aux micro-coupures et aux chutes de tension conforme à la norme IEC 61000-4-11 || Émissions rayonnées conformes à la norme ETSI EN 300 440-1 || Émissions conduites conformes à la norme EN 300-489-1 || Émissions conduites conformes à la norme ETSI EN 300 489-3 || Émissions rayonnées conformes à la norme ETSI EN 300 440-2
Résistance aux chocs :
25 gn (6 ms) : 6 000 chocs (norme CEI 60068-2-27) ; 15 gn (11 ms) : accélération en demi-sinusoïde (norme CEI 60068-2-27)
Résistance aux vibrations :
+/-0,5 mm (10-55 Hz) IEC 60068-2-6 || 6 gn (55-150 Hz) IEC 60068-2-6
90-90 % -20-55 °C, sans condensation ETSI EN 300 440-1
Classe de protection contre les chocs électriques :
classe II IEC 61140
Accord radio :
RSS || SRRC || ANATEL, type III ETSI EN 301 489-3 || ARIB T66, classe 2 ETSI EN 301 489-3 || FCC, catégorie 2 ETSI EN 300 440-1 || ICASA, catégorie 1 ETSI EN 300 440-1
La référence contient des substances extrêmement préoccupantes à des concentrations supérieures au seuil
Weee :
Ce produit doit être éliminé sur les marchés de l'Union européenne conformément aux procédures de collecte des déchets spécifiques et ne doit en aucun cas être jeté dans les poubelles.
Réglementation RoHS chinoise :
X
Profil de circularité :
ENVEOLI1103010EN
Directive RoHS de l'UE :
Conformité proactive (Produit hors du champ d'application légal de la directive RoHS de l'UE)
Complémentaire
[Us] Tension d'alimentation nominale :
24...240 V CA/CC 50/60 Hz - 10...10 %
Raccordement électrique :
Câble à 2 conducteurs 0,34-0,34 mm² - flexible - 5 m IEC 60947-1
Protection contre les courts-circuits :
Fusible de 0,4 A à fusion rapide
Technique de modulation :
O-QPSK
[Uimp] Tension de tenue aux impulsions nominale :
4 kV
Voyant d'état :
1 LED verte : alimentation activée || 1 LED verte : signal d'émission
Gain d'antenne :
0 dBi
Protocole de port de communication :
Zigbee Green Power 2,4 GHz IEEE 802.15.4
Puissance d'émission :
3 mW
Poids net :
0,2 kg
Catégorie de surtension :
III IEC 60664-1
Tension de tenue nominale de courte durée à fréquence industrielle :
4 kV 50 Hz CEI 60947-5-1
Distance de détection maximale :
Émetteur 300 m en boîtier type XAL D, récepteur en boîtier métallique et utilisation d'une antenne relais
Consommation électrique maximale en W :
1 mW
Nombre de chaînes :
1
Matériau du boîtier :
plastique autoextinguible
Position de travail :
verticale
Couple de serrage :
0,6-0,6 N.m IEC 60947-1
Consommation électrique maximale en W :
4 W AC/DC
Bande passante :
5-5 MHz
Caractéristiques
Type d'antenne :
omnidirectionnel
Application pour station de contrôle :
émetteur-récepteur (émission et réception)
Destination du produit :
Dispositifs sans fil de l'écosystème Schneider Electric
