| Identifiants de type Persona : | BM9, UE, LC, OM, OM8, PB, SC, SI, VR |
| Noms des types de personnages : | Exploitant de bornes de recharge, utilisateur final, entrepreneur, fabricant d'équipement d'origine (OEM) - Fabricant de panneaux de commande, monteur de panneaux, électricien, intégrateur de systèmes, partenaire informatique |
| Identifiant de segmentation du marché : | COMMERCIAL, INDUSTRIEL |
| Segmentation du marché : | Commercial, industriel |
| Type de contrôle : | sans bouton de test |
| Tension d'essai diélectrique : | 2 kV CA 50 Hz, 1 minute CEI 60255-5, 2 kV CA 50 Hz, 1 minute CEI 60664-1 |
| Compatibilité électromagnétique : | Norme d'émission pour les environnements industriels conforme à la norme IEC 61000-6-4, norme d'émission pour les environnements résidentiels, commerciaux et industriels légers conforme à la norme IEC 61000-6-3, immunité pour les environnements industriels conforme à la norme IEC 61000-6-2 |
| Résistance d'isolement : | > 500 MΩ 500 V CC IEC 60255-5, > 500 MΩ 500 V CC IEC 60255-5, > 500 MΩ 500 V CC IEC 60255-5, > 500 MΩ 500 V CC IEC 60255-5, > 500 MΩ 500 V CC IEC 60664-1, > 500 MΩ 500 V CC IEC 60664-1, > 500 MΩ 500 V CC IEC 60664-1> 500 MΩ 500 V CC IEC 60255-5, > 500 MΩ 500 V CC IEC 60255-5, > 500 MΩ 500 V CC IEC 60255-5, > 500 MΩ 500 V CC CEI 60255-5, > 500 MΩ 500 V CC CEI 60664-1 |
| Signalisation locale : | Voyant LED vert : alimentation activée ; voyant LED jaune : relais activé. |
| Erreur de mesure : | < 0,05 %/°C avec variation de température, < 0,05 %/°C avec variation de température, < 1 % sur toute la plage avec variation de tension, < 1 % sur toute la plage avec variation de tension < 0,05 %/°C avec variation de température, < 0,05 %/°C avec variation de température, < 1 % sur toute la plage avec variation de tension, < 1 % sur toute la plage avec variation de tension |
| Support de montage : | Rail DIN symétrique de 35 mm conforme à la norme IEC 60715 |
| Onde de choc non dissipative : | 4 kV CEI 60255-5, 4 kV CEI 60664-1, 4 kV CEI 61000-4-5 |
| Taux de fonctionnement : | ≤ 360 opérations/heure à pleine charge, ≤ 360 opérations/heure à pleine charge ≤ 360 opérations/heure à pleine charge, ≤ 360 opérations/heure à pleine charge |
| Type de produit ou de composant : | relais de commande triphasé |
| Paramètres surveillés par relais : | détection de défaillance de phase, détection de sous-tension, séquence de phases, détection de défaillance de phase |
| Précision de répétition : | Circuit d'entrée et de mesure : 0,5 %, délai : 3 % |
| Temps de réponse : | < 200 ms (en cas de défaut), < 200 ms (en cas de défaut) < 200 ms (en cas de défaut), < 200 ms (en cas de défaut) |
| Données de fiabilité en matière de sécurité : | MTTFd = 502,2 ans, B10d = 470000 |
| Tension de réglage du seuil : | -2...-12 % dans la plage 208 V CA, -2...-17 % dans la plage 220 V CA, 2...20 % de Non sélectionné, -2...-12 % dans la plage 208 V CA, -2...-17 % dans la plage 220 V CA |
| Couple de serrage : | 0,6-1 N.m IEC 60947-1 |
| Type de temporisation : | Réglable de 0,1 à 10 s, +/- 10 % de la valeur pleine échelle. Délai Tt en cas de défaut. |
| Catégorie d'utilisation : | AC-12 IEC 60947-5-1, AC-13 IEC 60947-5-1, AC-14 IEC 60947-5-1, AC-15 IEC 60947-5-1, DC-12 IEC 60947-5-1, DC-13 IEC 60947-5-1 |
| Résistance aux vibrations : | 0,35 mm (f = 5-57,6 Hz) conforme à la norme IEC 60068-2-6, 1 gn (f = 57,6-150 Hz) conforme à la norme IEC 60255-21-1 |
| Bornes de connexion : | Bornes à vis, 1 x 0,5...1 x 4 mm² AWG 20...AWG 11) rigides sans extrémité de câble, bornes à vis, 2 x 0,5...2 x 2,5 mm² AWG 20...AWG 14) rigides sans extrémité de câble, bornes à vis, 1 x 0,2...1 x 2,5 mm² AWG 24...AWG 12) souple avec extrémité de câble, bornes à vis, 2 x 0,2...2 x 1,5 mm² AWG 24...AWG 16) souple avec extrémité de câble, connecteurs à vis |
| Empreinte carbone de la phase de distribution A4 : | 0,3854885085872304, 0,4 kg CO2 eq. |
| Empreinte carbone de la phase de fin de vie C1 à C4 : | 0,3524507606340501, 0,4 kg CO2 eq. |
| Empreinte carbone de la phase d'installation A5 : | 0 kg CO2 eq., 0,0005841575735513169 |
| Empreinte carbone de la phase de fabrication A1 à A3 : | 3 kg CO2 eq., 2,9579268838546358 |
| Empreinte carbone de la phase d'utilisation B2 B3 B4 B6 : | 95 kg CO2 eq., 95,41983755211216 |
| Agence de certification : | GL, GOST, UL, C-tick, CSA |
| État des données locales : | Publiable |
| Date de publication locale : | 2026-03-26 |
| Indicateur de retour : | Y |
| Drapeau de bas : | Y |
| Politique boursière : | 1 |
| Weee Scope : | Dehors |
| Catégorie de produits Weee : | 5 |
| Périmètre du champ d'application : | Du moins en Europe |
| Affichage de disponibilité Eoli : | Oui |
| Document de référence en fin de vie : | ENVEOLI1601001EN |
| Atteindre le statut de conformité totale : | La référence contient des substances extrêmement préoccupantes à des concentrations supérieures au seuil |
| Identifiant d'obtention du statut de conformité totale : | CONTIENT_SVHC |
| Directive de conformité REACH : | La référence contient des substances extrêmement préoccupantes à des concentrations supérieures au seuil |
| RoHS Europe dans le champ d'application : | Non |
| Statut RoHS UE : | Conforme par exemption |
| Date de conformité RoHS UE : | 1918 |
| État de conformité totale RoHS UE : | Conforme par exemption |
| Norme RoHS chinoise en vigueur : | Oui |
| Étiquette RoHS chinoise : | 5 |
| Avec du carton recyclé : | Oui |
| Sans plastique à usage unique : | Oui |
| Ce produit contribue à la réduction et à la diminution des émissions. : | Non |
| Identifiant du niveau : | 1 |
| Étage : | 1 |
| ID d'option de fonction : | STANDARD |
| Option de fonction : | Standard |
| Identifiant du kit de produit : | N |
| Code de compatibilité : | RM17 |
| Type et composition des contacts : | 1 C/O |
| Durabilité électrique : | 100 000 cycles |
| Fonctionnalité : | détection de sous-tension |
| Matériau du boîtier : | polycarbonate |
| Hystérèse : | 2-2 % |
| Marquage : | CE |
| Plage de mesure : | 208...480 V CA |
| Limites de tension de mesure : | 183-528 V CA |
| Durabilité mécanique : | 30 000 000 cycles |
| Position de fonctionnement : | toute position sans déclassement |
| Catégorie de surtension : | III conforme à la norme IEC 60664-1 |
| Sensibilité à la défaillance de phase : | 0,7 Non |
| Consommation électrique en VA : | 0-22 VA 400 V CA 50 Hz |
| Disponibilité des produits : | Stock - Normalement stocké dans l'entrepôt de distribution |
| Application spécifique au produit : | pour alimentation triphasée |
| Gamme de produits : | Relais de contrôle d'harmonie |
| Nom du relais : | RM17TU |
| Type de relais : | relais de commande multifonction |
| Réinitialisation du temps : | Délai de 1500 ms |
| Retournabilité : | Oui |
| Délai de démarrage à la mise sous tension : | 650 ms |
| Résistance aux chocs : | 15 gn 11 ms IEC 60255-21-1 |
| Version du logiciel : | v6.2-6 |
| Fréquence d'alimentation : | 50/60 Hz +/- 10 % |
| Limites de tension d'alimentation : | 183-528 V CA |
| Emballages durables : | Oui |
| Capacité de commutation en Virginie : | 1250 VA |
| Empreinte carbone totale du cycle de vie : | 99 kg CO2 eq. |
| Plage de tension : | 208...480 V entre phases |
| Garantie en mois : | 18 |
| Composition des contacts : | 1 C/O |
| Plage de mesure 4 : | 208...480 V CA |
| Code Pep : | ENVPEP1601001EN |
| Version de la base de données : | 2024-04 |
| Date de vérification Pep : | 2025-03-09 |
| Version PCR : | PCR-4-ed4-EN-2021 09 06 |
| Version PSR : | PSR-0005-ed3.1-EN-2023 12 08 |
| Type de vérification pour le Pep : | examen interne indépendant |
| Source de données : | produit extrapolé |
| Description de l'unité fonctionnelle : | Le relais Harmony RM17-TE permet la surveillance des circuits d'alimentation dans les réseaux triphasés. Ce relais de commande d'alimentation triphasé modulaire et multifonction est idéal pour la surveillance des valeurs électriques dans les tableaux de contrôle industriels et de bâtiments. Il convient à une large gamme d'applications d'automatisation industrielle telles que le levage, l'emballage, les ascenseurs, le textile et le traitement de l'eau. Il consomme 2,7 W en mode actif à 80 % et a une durée de vie de 10 ans. |
| Quantité d'unité fonctionnelle : | 1 |
| Unité fonctionnelle : | Unité |
| Durée de vie de référence, en Y : | 10 |
| Modèle énergétique - Fabrication [A1-a3] : | Indonésie, ID |
| Modèle énergétique - Installation [A5] : | Mix électrique ; Basse tension ; 2018 ; Asie-Pacifique (APAC) |
| Modèle énergétique - Utiliser [B6] : | Mix électrique ; Basse tension ; 2018 ; Asie-Pacifique (APAC) |
| Modèle énergétique - Fin de vie [C1-c4] : | Mix électrique ; Basse tension ; 2018 ; Asie-Pacifique (APAC) |

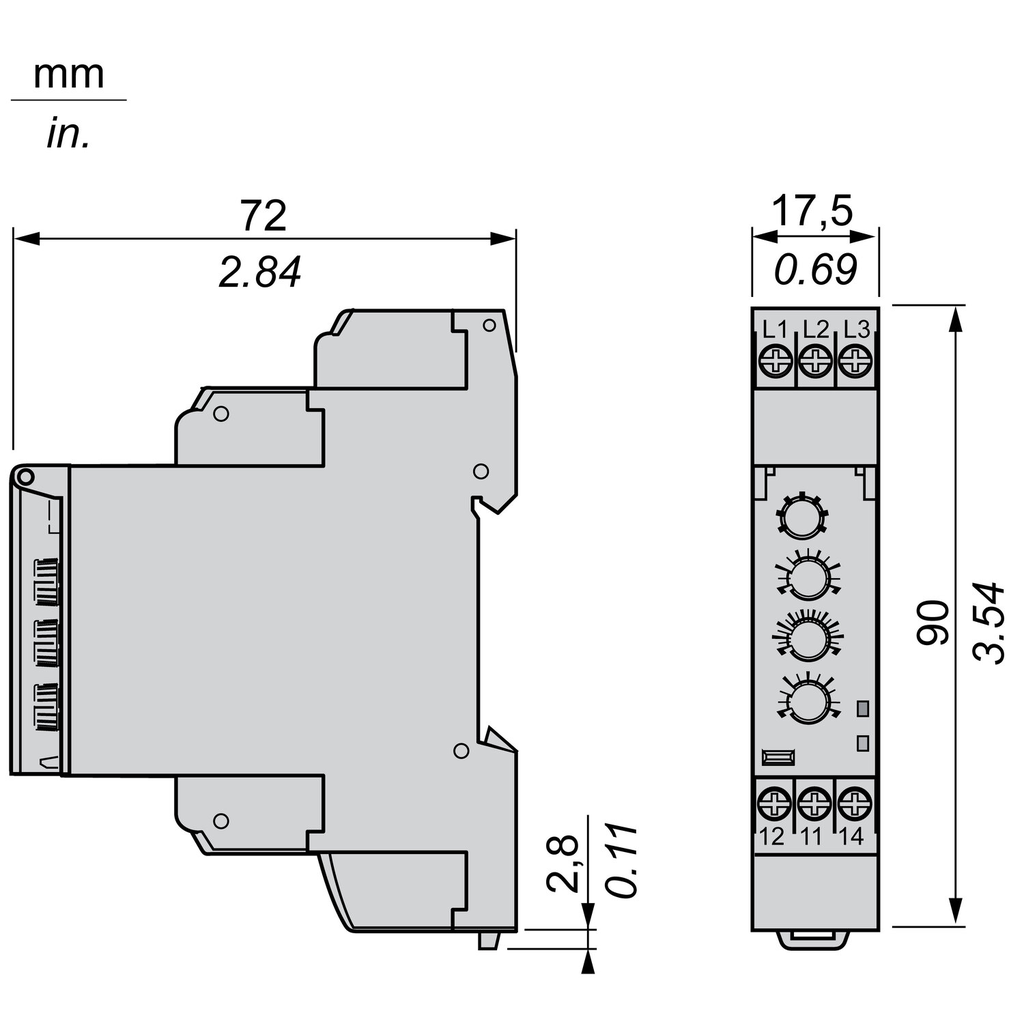

| Largeur nominale : | 17,5 mm |
