| Identifiants de type Persona : | BM9, UE, LC, OM, OM8, PB, SC, SI, VR |
| Noms des types de personnages : | Exploitant de bornes de recharge, utilisateur final, entrepreneur, fabricant d'équipement d'origine (OEM) - Fabricant de panneaux de commande, monteur de panneaux, électricien, intégrateur de systèmes, partenaire informatique |
| Identifiant de segmentation du marché : | COMMERCIAL, INDUSTRIEL |
| Segmentation du marché : | Commercial, industriel |
| Type de contrôle : | sans bouton de test |
| Type de coordination : | type 1, type 2 |
| Force diélectrique : | 4 kV CA pour le circuit d'entrée/sortie, 4 kV CA pour l'entrée ou la sortie vers le boîtier |
| Compatibilité électromagnétique : | Décharge électrostatique 6 kV, critère A ; décharge par contact conforme à la norme IEC 61000-4-2 ; décharge électrostatique 8 kV, critère A ; décharge dans l'air conforme à la norme IEC 61000-4-2 ; perturbations RF conduites 10 V, 0,15…80 MHz, critère A, niveau 3 conforme à la norme IEC 61000-4-6 ; test d'immunité aux transitoires/rafales électriques rapides 2 kV, 5/100 kHz, critère B ; ports de sortie conformes à la norme IEC 61000-4-4 ; test d'immunité aux transitoires/rafales électriques rapides 1 kV, 5/100 kHz, critère B ; ports d'entrée conformes à la norme IEC 61000-4-4 ; test d'immunité aux champs électromagnétiques radiofréquences rayonnés 10 V/m, 80 MHz…1 GHz, critère A conforme à la norme IEC 61000-4-3 ; test d'immunité aux champs électromagnétiques radiofréquences rayonnés 3 V/m, 1,4…2 GHz, critère A conforme à la norme IEC 61000-4-3, test d'immunité aux champs électromagnétiques radiofréquences rayonnés 1 V/m, 2...2,7 GHz, critère A conforme à la norme CEI 61000-4-3 ; test d'immunité aux surtensions 1 kV, critère A, ports de sortie entre phases, conforme à la norme CEI 61000-4-5 ; test d'immunité aux surtensions 2 kV, critère B, ports de sortie entre phase et terre, conforme à la norme CEI 61000-4-5 ; environnement d'émission rayonnée B pour l'alimentation CC, conforme à la norme CEI 60947-4-3 ; environnement d'émission conduite B pour l'alimentation CC, conforme à la norme CEI 60947-4-3 ; immunité aux micro-coupures et aux chutes de tension 30 %, 500 ms, critère A conforme à la norme CEI 61000-4-11 ; immunité aux micro-coupures et aux chutes de tension 100 %, 20 ms, critère B conforme à la norme CEI 61000-4-11. |
| Courant d'appel : | 300 A à 60 Hz |
| Puissance du moteur (kW) : | 0,37 kW/0,5 ch à 120 V CA, 1,12 kW/1,5 ch à 240 V CA, 2,24 kW/3 ch à 480 V CA |

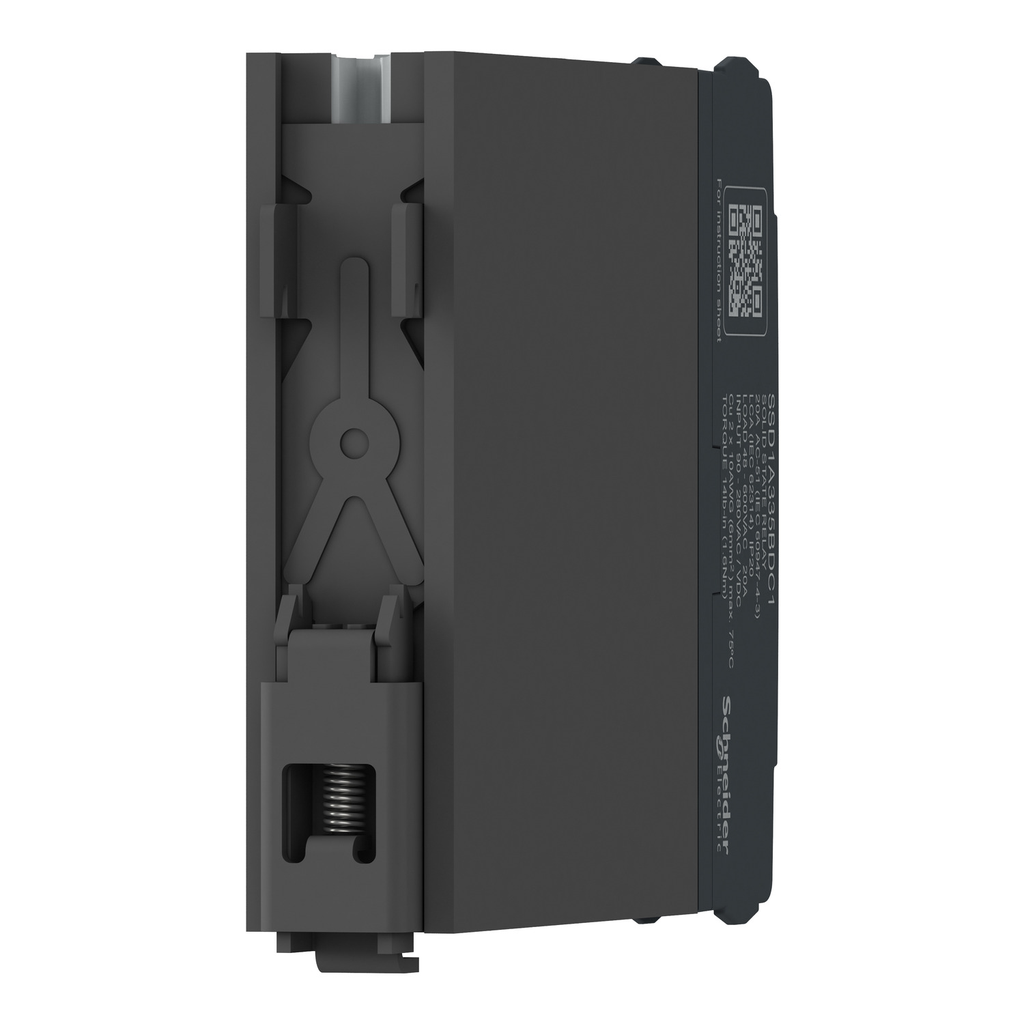

| Support de montage : | Rail DIN symétrique de 35 mm conforme à la norme IEC 60715 |
| Nombre de chaînes : | 1 |

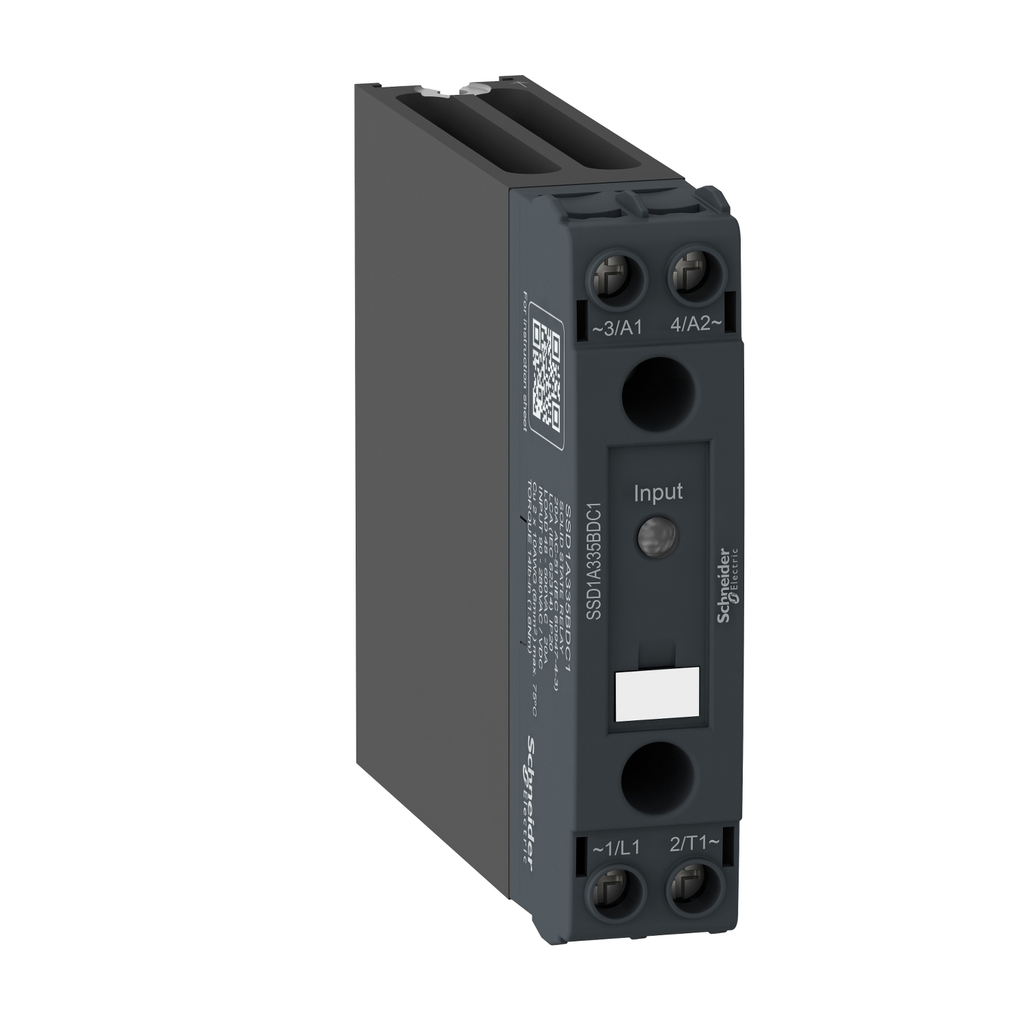

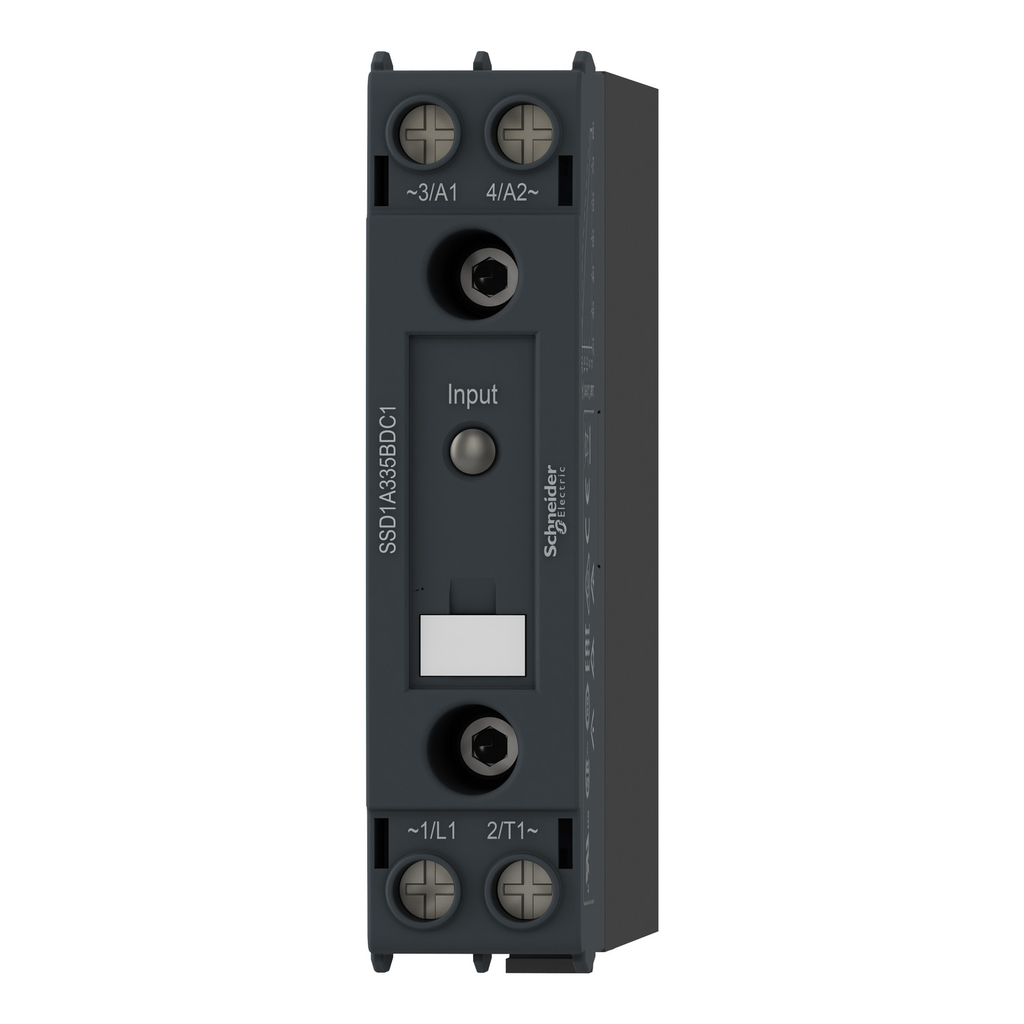

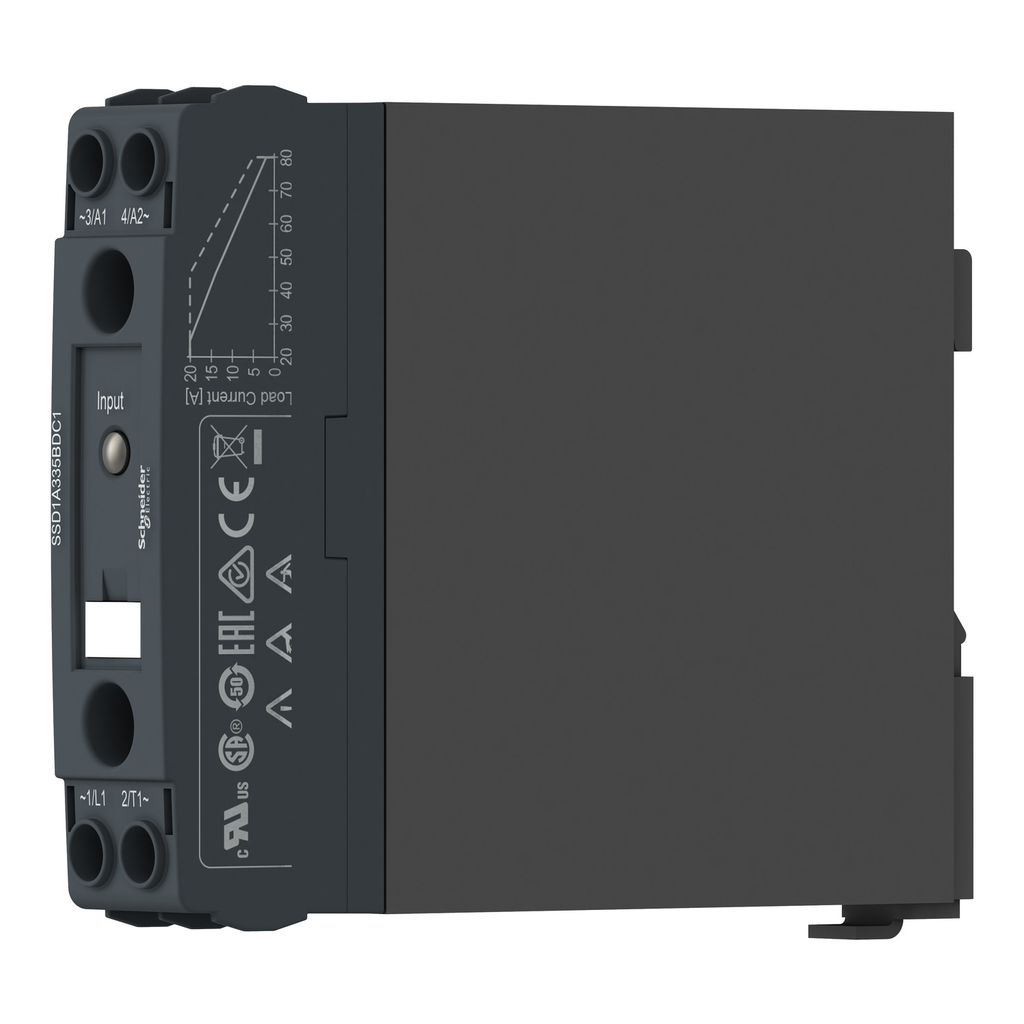

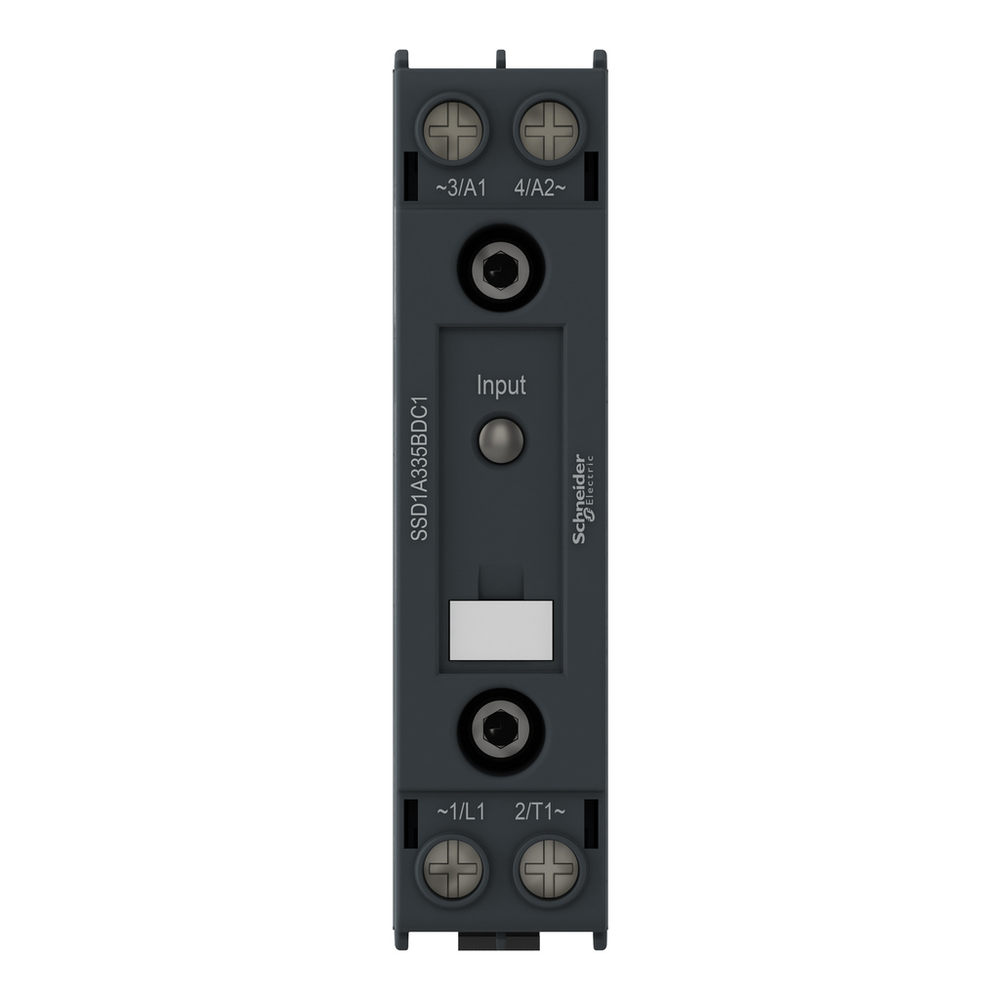

| Type de produit ou de composant : | Relais modulaire sur rail DIN |
| Temps de réponse : | 0,5 cycle (allumage), 0,5 cycle (extinction) |
| Résistance aux chocs : | 50 gn pendant 11 ms (accélération de pointe), position longitudinale conforme à la norme IEC 60068-2-27, 30 gn pendant 11 ms (accélération de pointe), position verticale conforme à la norme IEC 60068-2-27 |
| Couple de serrage : | 13 à 15 lb.in pour la sortie de charge, 1,5 à 1,7 N.m pour l'entrée de commande. |
| Bornes de connexion : | Bornes à vis, capacité de serrage : 1 à 4 mm², AWG 18 à AWG 12 pour l’entrée ; bornes à vis, capacité de serrage : 1 à 6 mm², AWG 18 à AWG 10 pour la sortie ; connecteurs à vis |
| Empreinte carbone de la phase de distribution A4 : | 0,0415452906, 0 kg CO2 eq. |
| Empreinte carbone de la phase de fin de vie C1 à C4 : | 0 kg CO2 eq., 0,0441376943 |
| Empreinte carbone de la phase d'installation A5 : | 0,0016556268, 0 kg CO2 eq. |
| Empreinte carbone de la phase de fabrication A1 à A3 : | 4 kg CO2 eq., 3,8260283019 |
| Empreinte carbone de la phase d'utilisation B2 B3 B4 B6 : | 235 kg CO2 eq., 234,853376 |
| Tension du circuit de commande : | 4...32 V |
| Agence de certification : | IEC 61373 : classe B : catégorie 1, IEC 60947-4-3, IEC 62314, IEC 60950-1, CSA C22.2 n° 14-13, UL 508 |
| État des données locales : | Publiable |
| Date de publication locale : | 2026-03-26 |
| Indicateur de retour : | Y |
| Drapeau de bas : | Y |
| Politique boursière : | 1 |
| Weee Scope : | Dehors |
| Catégorie de produits Weee : | 5 |
| Périmètre du champ d'application : | Du moins en Europe |
| Atteindre le statut de conformité totale : | La référence contient des substances extrêmement préoccupantes à des concentrations supérieures au seuil |
| Identifiant d'obtention du statut de conformité totale : | CONTIENT_SVHC |
| Directive de conformité REACH : | La référence contient des substances extrêmement préoccupantes à des concentrations supérieures au seuil |
| RoHS Europe dans le champ d'application : | Non |
| Statut RoHS UE : | Conforme par exemption |
| Date de conformité RoHS UE : | 1930 |
| État de conformité totale RoHS UE : | Conforme par exemption |
| Norme RoHS chinoise en vigueur : | Oui |
| Étiquette RoHS chinoise : | 5 |
| Avec du carton recyclé : | Oui |
| Sans plastique à usage unique : | Oui |
| Ce produit contribue à la réduction et à la diminution des émissions. : | Non |
| Identifiant du niveau : | 1 |
| Étage : | 1 |
| ID d'option de fonction : | STANDARD |
| Option de fonction : | Standard |
| Identifiant du kit de produit : | N |
| Formulaire de contact : | Contacteur DOL de sortie à semi-conducteurs de forme 5 |
| Nom abrégé de l'appareil : | SSD1 |
| Dv Dt : | 500 V/µs à l'état bloqué à la tension nominale maximale |
| Ignifugation : | V-0 conforme à la norme UL 94 |
| Résistance d'isolement : | 1000 MΩ à 500 V CC |
| Courant de charge : | 0,2-20 A |
| Signalisation locale : | LED (verte) pour la tension de contrôle |
| Fréquence du réseau : | 47...440 Hz |
| Catégorie de surtension : | III |
| Phase : | 1 phase |
| Facteur de puissance : | 0,5 avec charge maximale |
| Disponibilité des produits : | Stock - Normalement stocké dans l'entrepôt de distribution |
| Type de configuration du produit : | configuration du relais |

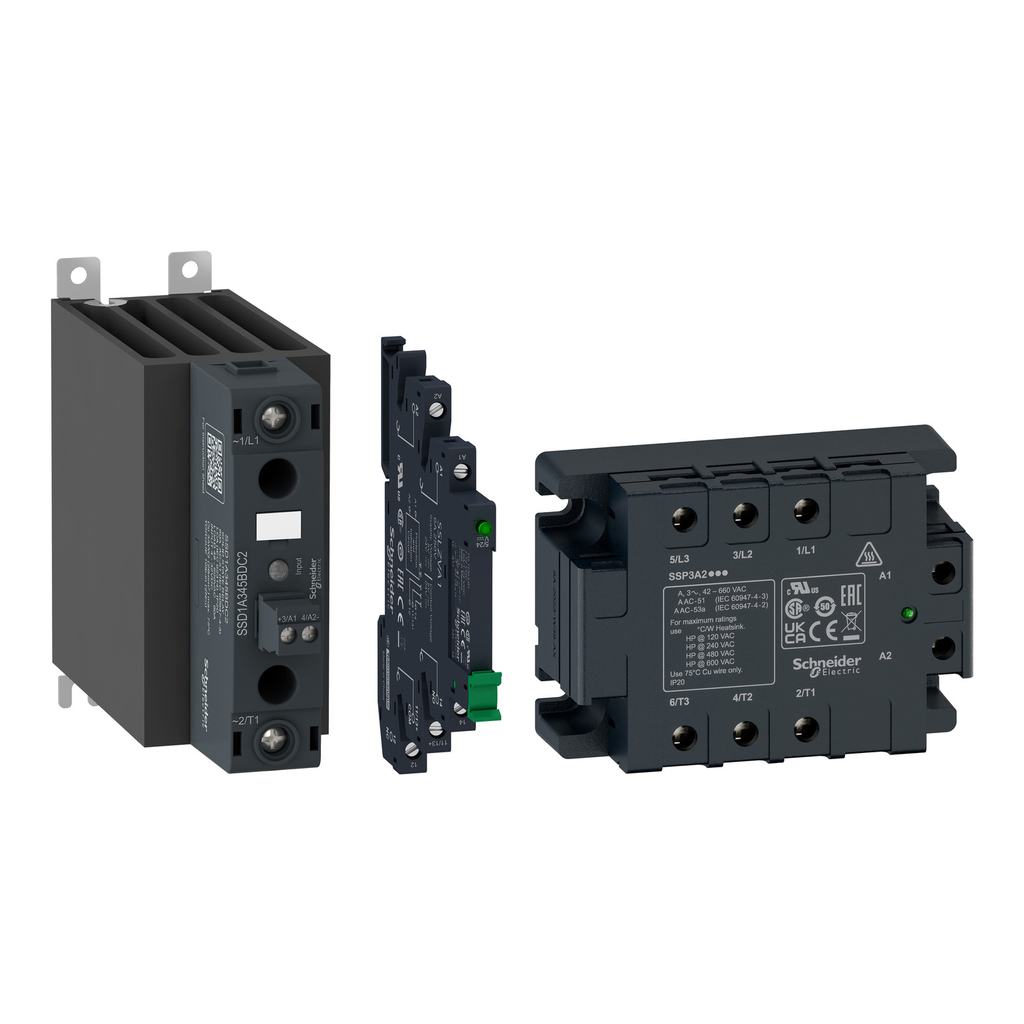

| Gamme de produits : | Relais statiques Harmony |
| Retournabilité : | Oui |
| Version du logiciel : | EIME v5.8.1 |
| Emballages durables : | Oui |
| Empreinte carbone totale du cycle de vie : | 239 kg CO2 eq. |
| Résistance aux vibrations : | 0,75 mm (f = 10-150 Hz) conforme à la norme IEC 60068-2-6 |
| Garantie en mois : | 18 |
| Type de configuration du produit X : | configuration du relais |
| Code Pep : | ENVPEP1508007_V3 |
| Version de la base de données : | 2016-11 |
| Date de vérification Pep : | 2019-12-01 |
| Version PCR : | PCR-ed3-EN-2015 04 02 |
| Version PSR : | PSR-0005-ed2-EN-2016 03 29 |
| Type de vérification pour le Pep : | examen interne indépendant |
| Source de données : | produit extrapolé |
| Description de l'unité fonctionnelle : | Pour activer/désactiver un contact électronique pendant 10 ans à un taux d'utilisation de 50 %. |
| Quantité d'unité fonctionnelle : | 1 |
| Unité fonctionnelle : | unité (unité) |
| Durée de vie de référence, en Y : | 10 |
| Consommation d'énergie sur la durée de vie du produit, en kWh : | 479.3472 |
| Modèle énergétique - Fabrication [A1-a3] : | Modèle énergétique utilisé : Mexique |
| Modèle énergétique - Installation [A5] : | Mix électrique ; CA ; < 1 kV ; UE-27 |
| Modèle énergétique - Utiliser [B6] : | Mix électrique ; CA ; < 1 kV ; UE-27 |
| Modèle énergétique - Fin de vie [C1-c4] : | Mix électrique ; CA ; < 1 kV ; UE-27 |
| Code du propriétaire de l'offre : | 190786 |
| Pn : | 1 |

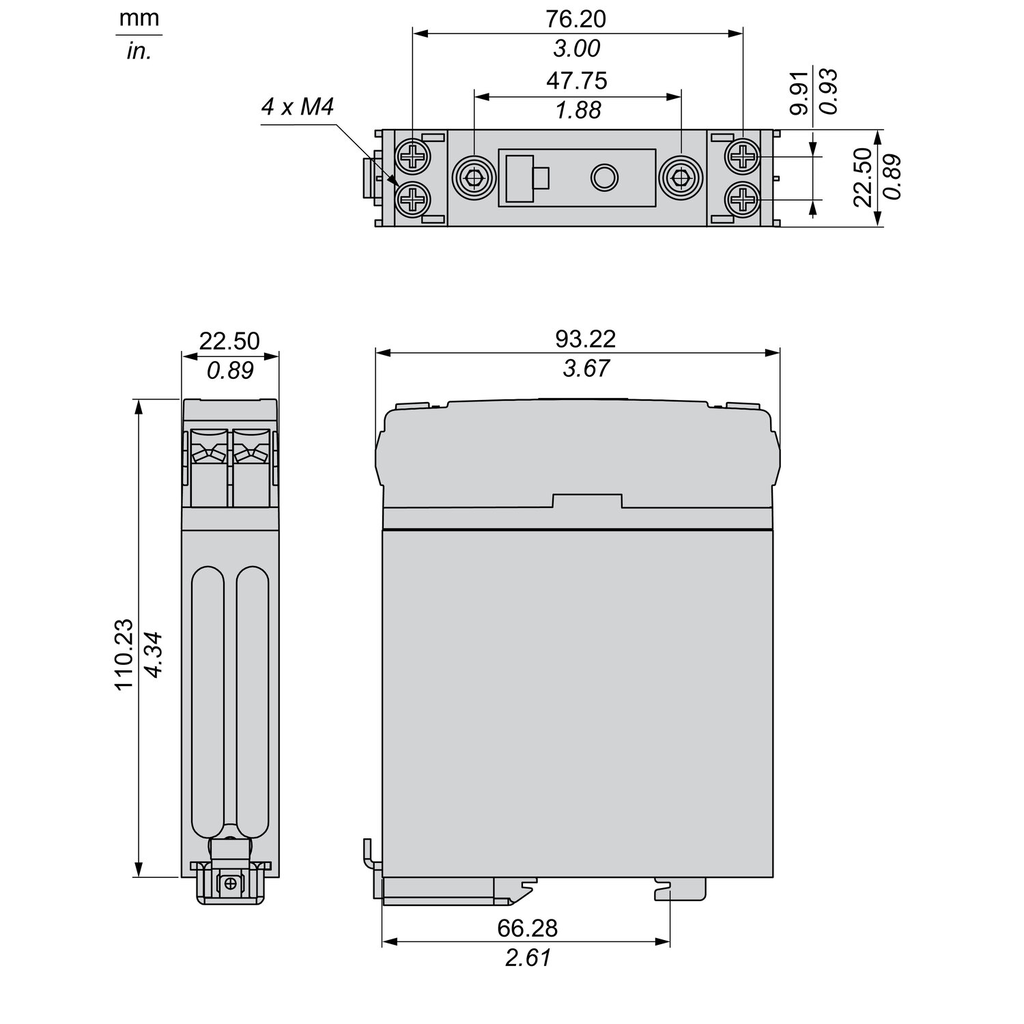

| Taille nominale : | 95,4 mm |
| Largeur nominale : | 22,5 mm |
| Pollution de l'air (M3) Utilisation de l'énergie opérationnelle [B6] : | 10108.1216 |
| Épuisement des ressources abiotiques - Combustibles fossiles (MJ) Utilisation de l'énergie opérationnelle [B6] : | 2665,7152 |
| Déchets non dangereux éliminés (kg) Consommation d'énergie opérationnelle [B6] : | 875.6416 |
| Utilisation totale des ressources énergétiques primaires non renouvelables (énergie primaire et ressources énergétiques primaires utilisées comme matières premières) (MJ) Utilisation d'énergie opérationnelle [B6] : | 4094.0288 |
| Utilisation totale d'énergie primaire au cours du cycle de vie (MJ) Utilisation d'énergie opérationnelle [B6] : | 4690.5984 |
| Utilisation totale des ressources énergétiques primaires renouvelables (énergie primaire et ressources énergétiques primaires utilisées comme matières premières) (MJ) Utilisation d'énergie opérationnelle [B6] : | 596.448 |
| Utilisation d’énergie primaire non renouvelable, à l’exclusion des ressources énergétiques primaires non renouvelables utilisées comme matières premières (MJ) Utilisation d’énergie opérationnelle [B6] : | 4094.0288 |
| Utilisation d’énergie primaire renouvelable, à l’exclusion des ressources d’énergie primaire renouvelable utilisées comme matières premières (MJ) Utilisation d’énergie opérationnelle [B6] : | 596.448 |
| Pollution de l'eau (M3) Utilisation de l'énergie opérationnelle [B6] : | 9691.0336 |
