Les variateurs de vitesse (VSD/VFD) et les démarreurs progressifs (Soft Starters) sont des solutions électroniques destinées à contrôler le démarrage et le fonctionnement des moteurs électriques. Les VSD offrent un contrôle précis de la vitesse et du couple, permettent des économies d’énergie et assurent une protection avancée du moteur, ce qui les rend idéaux pour les pompes, ventilateurs, convoyeurs et applications industrielles exigeantes. Les démarreurs progressifs, plus simples et économiques, réduisent le courant de démarrage et les chocs mécaniques, tout en maintenant le moteur à sa vitesse nominale. Ils sont idéaux pour les pompes, compresseurs et machines nécessitant un démarrage en douceur.
| Type | Fonction principale | Contrôle de vitesse | Économie d’énergie | Courant au démarrage | Coût / Complexité | Applications |
|---|---|---|---|---|---|---|
Type Variateur de vitesse (VSD / VFD) | Fonction principale Démarrage, arrêt et contrôle continu de la vitesse et du couple | Contrôle de vitesse ✅ Oui, sur toute la plage | Économie d’énergie ✅ Oui, surtout pour pompes et ventilateurs | Courant au démarrage ✅ Contrôlé et limité | Coût / Complexité Plus coûteux, installation plus complexe | Applications Convoyeurs, HVAC, compresseurs, pompes, levage, process industriels |
Type Démarreur progressif (Soft Starter) | Fonction principale Démarrage et arrêt progressifs, réduction des contraintes mécaniques et électriques | Contrôle de vitesse ❌ Non, le moteur tourne à pleine vitesse après le démarrage | Économie d’énergie ❌ Non, pas d’économie en fonctionnement | Courant au démarrage ✅ Courant limité (2 à 3× In typique) | Coût / Complexité Moins coûteux, installation simple | Applications Pompes, compresseurs, ventilateurs, convoyeurs, machines simples |

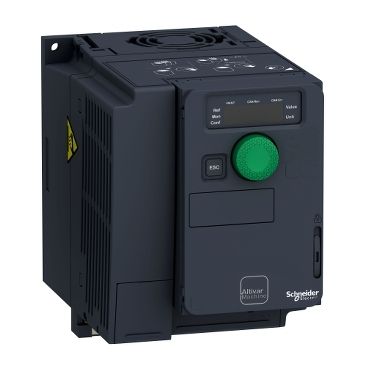

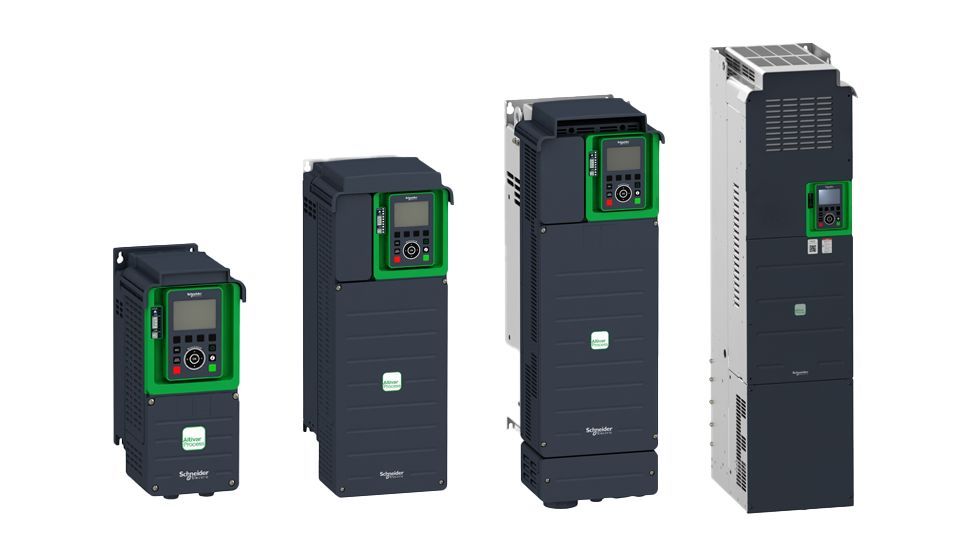

Les “ATV” (ou Altivar) sont des variateurs de fréquence (VFD / drives) de Schneider Electric destinés à piloter des moteurs électriques (asynchrones ou synchrones) en vitesse variable, permettant de contrôler la vitesse, le couple, la régénération, etc. Chaque série (ATV12, ATV320, ATV630, ATV930, etc.) vise une gamme d’applications particulière (petits équipements, machines OEM, procédés industriels exigeants, etc.).
| Variateur | Usage Cible | Plage de Tension | Puissance / Capacité | Fonctions | Connectivité / Interface | Applications Typiques |
|---|---|---|---|---|---|---|
Variateur | Usage Cible Petites machines, équipements simples | Plage de Tension 100–240 V mono/triphasé | Puissance / Capacité 0,18 à 4 kW (0,25 à 5 HP) | Fonctions Contrôle vectoriel sans capteur, PID intégré | Connectivité / Interface Modbus intégré, IHM LED | Applications Typiques Pompes, ventilateurs, convoyeurs légers |
Variateur | Usage Cible Machines OEM, automatisation modérée | Plage de Tension 200–240 V mono / 200–600 V triphasé | Puissance / Capacité 0,18 à 15 kW (0,25 à 20 HP) | Fonctions Contrôle vectoriel, sécurité intégrée | Connectivité / Interface Modbus, CANopen, Ethernet | Applications Typiques Convoyeurs, emballage, systèmes OEM |
Variateur | Usage Cible Process à couple variable | Plage de Tension 200–690 V triphasé | Puissance / Capacité 0,75 à 800 kW (1 à 1 070 HP) | Fonctions Optimisé pour pompes/ventilateurs, diagnostics | Connectivité / Interface Ethernet TCP/IP, Modbus TCP | Applications Typiques HVAC, pompes, traitement d’eau |
Variateur | Usage Cible Process lourds, couple constant | Plage de Tension 380–690 V triphasé | Puissance / Capacité 0,75 à 1 500 kW (1 à 2 000 HP) | Fonctions Contrôle avancé, IoT, levage, freinage | Connectivité / Interface Ethernet/IP, Modbus, Web moderne | Applications Typiques Levage, grues, industrie lourde |

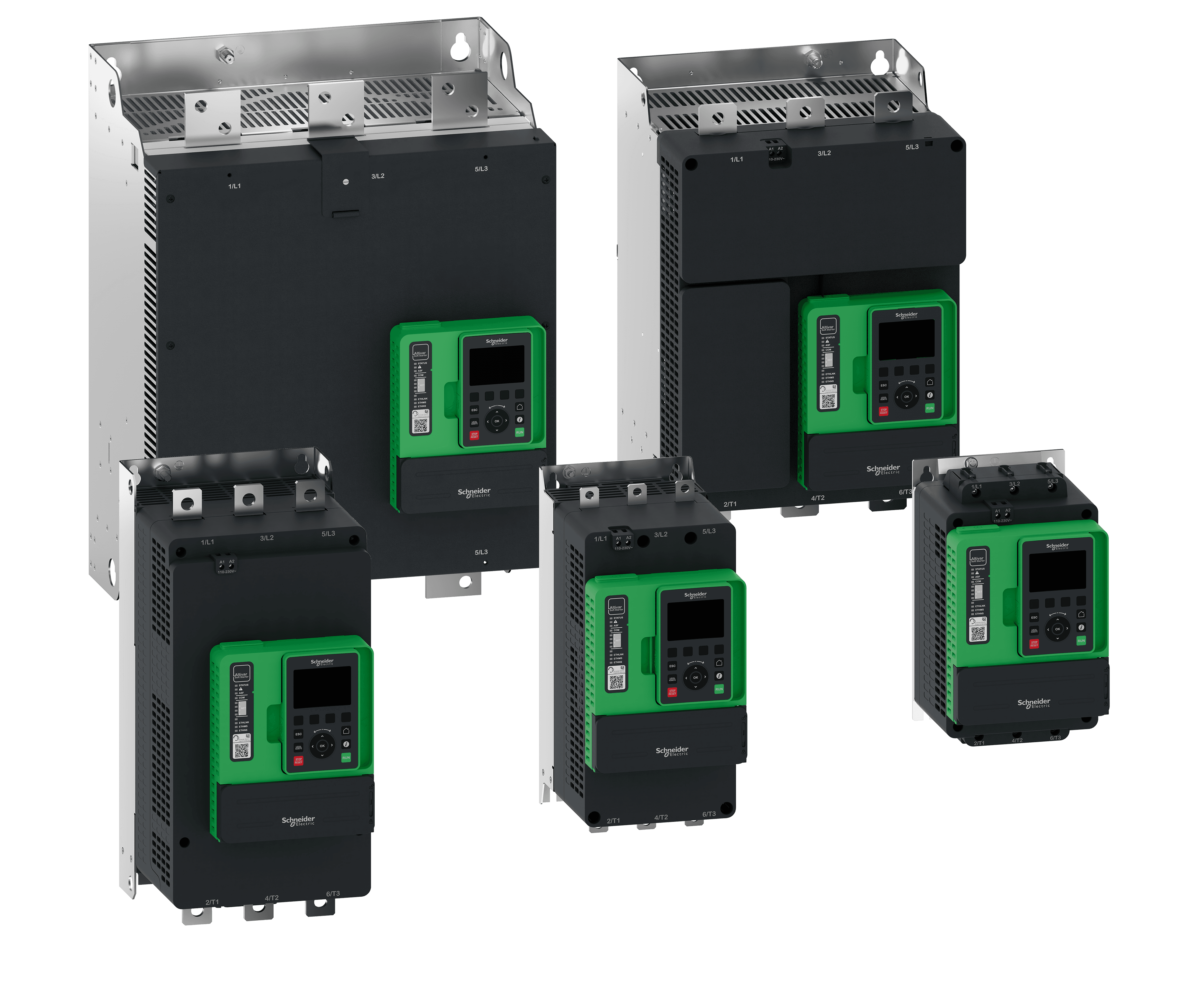

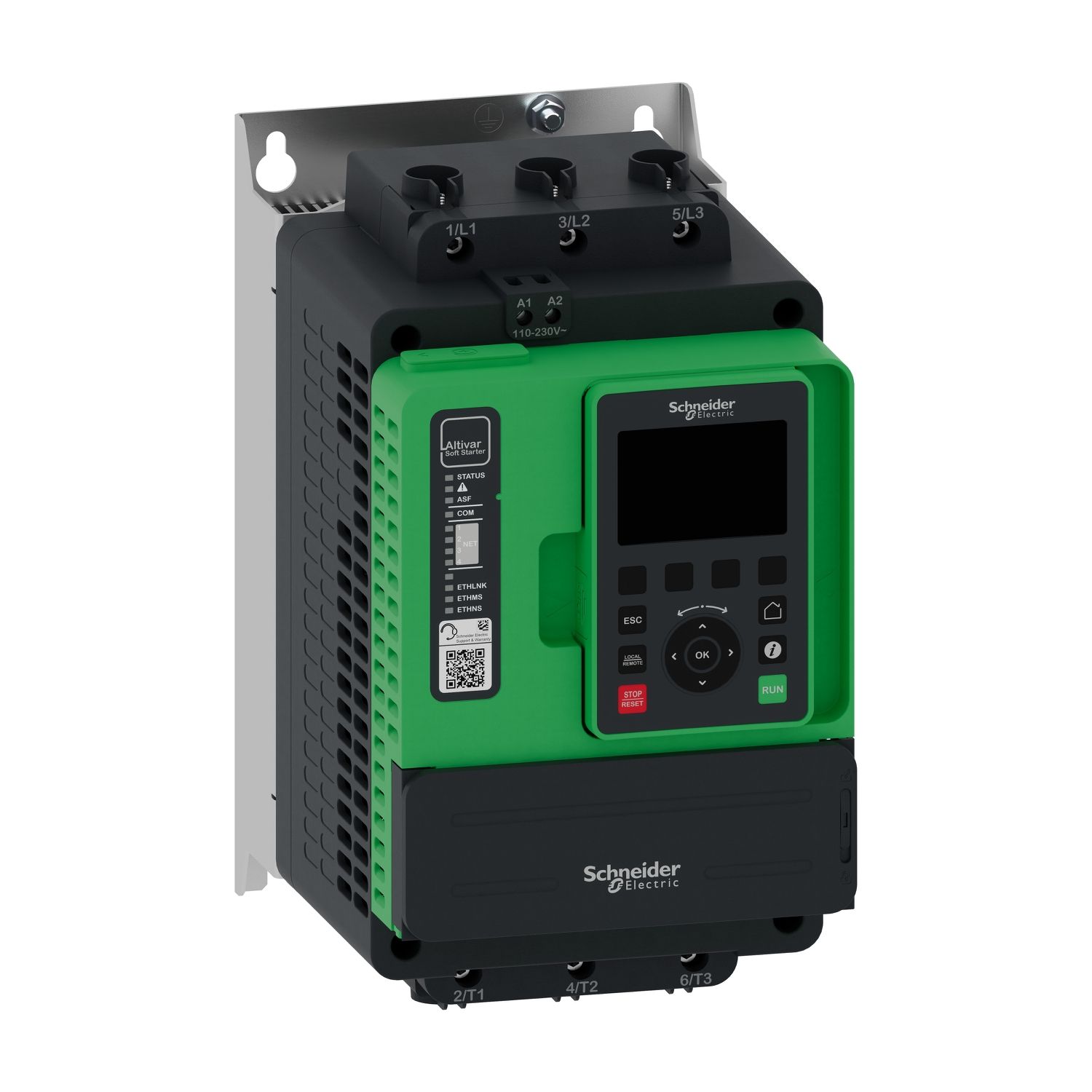

Les démarreurs progressifs (« soft starters » ou ATS pour “adjustable torque starter”) de Schneider Electric permettent un démarrage et un arrêt en douceur des moteurs asynchrones triphasés. Plutôt que d’appliquer instantanément la pleine tension au moteur (avec les pointes de courant et les chocs mécaniques que cela implique), les ATS contrôlent la tension au démarrage pour limiter le courant d’appel et la sollicitation mécanique. Ils assurent ensuite une transition progressive vers la pleine tension une fois le régime nominal atteint.
Applications recommandées : petites pompes, ventilateurs, convoyeurs légers, machines OEM.
Applications recommandées : pompes industrielles, compresseurs, convoyeurs, machines de process légères.
Applications recommandées : pompes et ventilateurs industriels, convoyeurs lourds, équipements de process industriels.
Applications recommandées : gros moteurs industriels, pompes et compresseurs critiques, machines de procédés lourds, applications exigeantes de levage ou de transport.
| Modèle | Utilisation cible | Plage de tension | Puissance / Capacité | Fonctions principales | Connectivité / Interface | Applications typiques |
|---|---|---|---|---|---|---|
Modèle | Utilisation cible Applications simples, petits moteurs | Plage de tension 200–480 V AC | Puissance / Capacité ≈ 11 à 55 kW | Fonctions principales Démarrage progressif basique, bypass intégré, protections moteur standard | Connectivité / Interface Réglages locaux uniquement | Applications typiques Petites pompes, ventilateurs, compresseurs, convoyeurs légers |
Modèle | Utilisation cible Machines industrielles standards | Plage de tension 208–600 V AC | Puissance / Capacité 4 à 400 kW | Fonctions principales Rampe configurable, arrêt progressif, surveillance conditionnelle | Connectivité / Interface Interface locale, communication limitée | Applications typiques Pompes, ventilateurs, convoyeurs, machines de process |
Modèle | Utilisation cible Procédés lourds et infrastructures | Plage de tension 208–690 V AC | Puissance / Capacité 4 à 900+ kW (jusqu’à 1 200 A) | Fonctions principales Contrôle de couple, arrêt progressif, injection DC, protections avancées | Connectivité / Interface Modbus, Ethernet, intégration numérique, IHM moderne | Applications typiques Pumping stations, HVAC, water treatment, heavy industrial processes |
Modèle | Utilisation cible Procédés et infrastructures exigeants | Plage de tension 208–690 V AC | Puissance / Capacité 4 à 900 kW / 17 à 1 200 A | Fonctions principales Torque Control System, freinage dynamique, STO SIL1, cybersécurité IEC 62443, suivi énergétique et qualité de puissance | Connectivité / Interface Modbus série, Modbus TCP, EtherNet/IP, serveur Web intégré, CANopen, Profibus (optionnel) | Applications typiques Eaux usées, pétrole & gaz, mines, agroalimentaire, marine, concasseurs, presses, convoyeurs lourds |
